带叉口铰接式连接固定支座结构设计

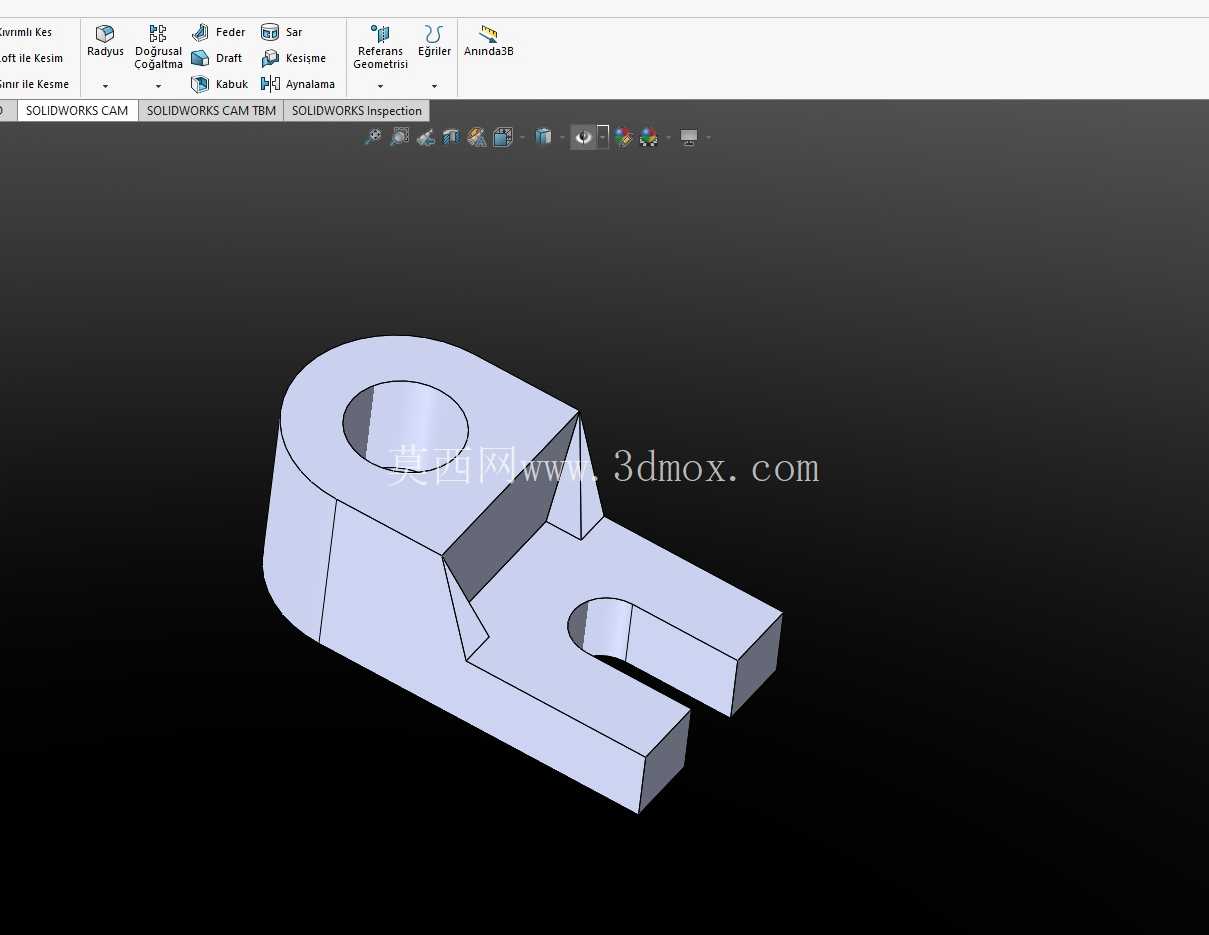

该零件属于典型的铰接式连接固定支座，在汽车冲压模具的送料、卸料辅助机构中应用广泛，同时也可适配小型自动化设备的连杆传动节点、工装夹具的定位连接部位，承担铰接转动、载荷传递、位置固定的多重作用。从结构功能来看，零件上部的带孔圆环端为铰接配合位，内孔可穿入销轴与相邻活动连杆形成转动副，孔壁与销轴的配合间隙需控制在IT8级精度区间，既保证转动过程无卡滞，也避免间隙过大造成传动过程的冲击晃动，孔口位置做了微小倒角处理，既方便销轴装配导入，也能消除锐边避免装配时划伤操作人员或零件表面。下部的叉形开口结构为卡接固定位，开口槽的宽度尺寸与配套连接件的厚度匹配，装配时可直接卡入对应安装位，通过侧面的紧固件锁紧完成固定，这种叉口设计相比整板式安装结构，能减少装配时的对位调整工作量，尤其适合模具内部空间狭窄、操作视野受限的安装场景，无需从杆件端部穿套即可完成侧向装配，大幅提升模具维保阶段的零件更换效率。

设计阶段首先围绕载荷传递路径做结构优化，圆环端与叉口端的连接过渡位置设置了三角形加强筋，筋板厚度与主体壁厚保持一致，避免应力集中造成的零件断裂失效——在冲压模具的周期性开合动作中，该支座会承受反复的交变载荷，若过渡位置无加强结构，长期运行后极易在转角处产生疲劳裂纹，加强筋的设置既不额外占用过多安装空间，也能将圆环端承受的径向载荷均匀传导至下部叉口结构，让整体受力更均衡。零件整体壁厚保持均匀，所有转角位置均设置了R2以上的工艺圆角，既符合冲压成型的工艺要求，避免折弯、冲裁过程中出现材料撕裂问题，也能减少热处理环节的应力集中风险。

从安装边界来看，零件整体外形规整无外凸异形结构，上部铰接孔的中心到下部叉口安装面的垂直距离为核心安装尺寸，直接决定配套连杆的活动行程范围，设计时需严格控制该尺寸的形位公差，保证铰接中心与安装面的平行度误差不超过0.05mm，避免连杆转动时出现别劲现象。下部叉口的两个平行端面平面度需控制在0.03mm以内，保证与安装基面贴合紧密，锁紧后不会出现歪斜偏移；叉口开口的根部设置了退刀槽结构，方便加工时刀具退出，也能保证配合面的有效接触长度。零件的整体外轮廓尺寸适配小型冲压模具的内部安装空间，不会与周边的凸模、凹模、卸料板等零部件产生运动干涉，在建模阶段已完成全行程的干涉检查，确保铰接转动过程中，零件所有外表面与周边结构的最小安全间隙保持在2mm以上，满足模具连续运行的安全要求。

从实际使用场景出发，该零件的结构设计充分考虑了易损件的快速更换需求，所有配合尺寸均采用通用化设计，铰接孔可适配行业内通用的标准销轴，叉口尺寸也与常规的冲压模具安装连杆规格匹配，无需单独定制配套零件，出现磨损后可直接快速替换，减少生产线停机等待时间。零件表面无复杂曲面结构，所有特征均可通过常规冲压、折弯、铣削工序完成加工，加工工艺性良好，适合批量生产，加工成本可控。
