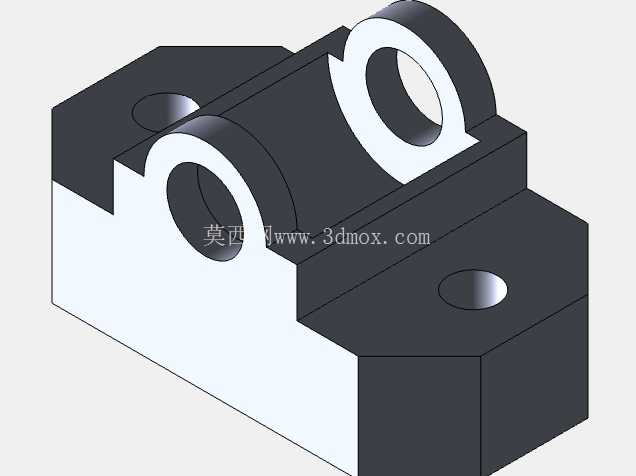

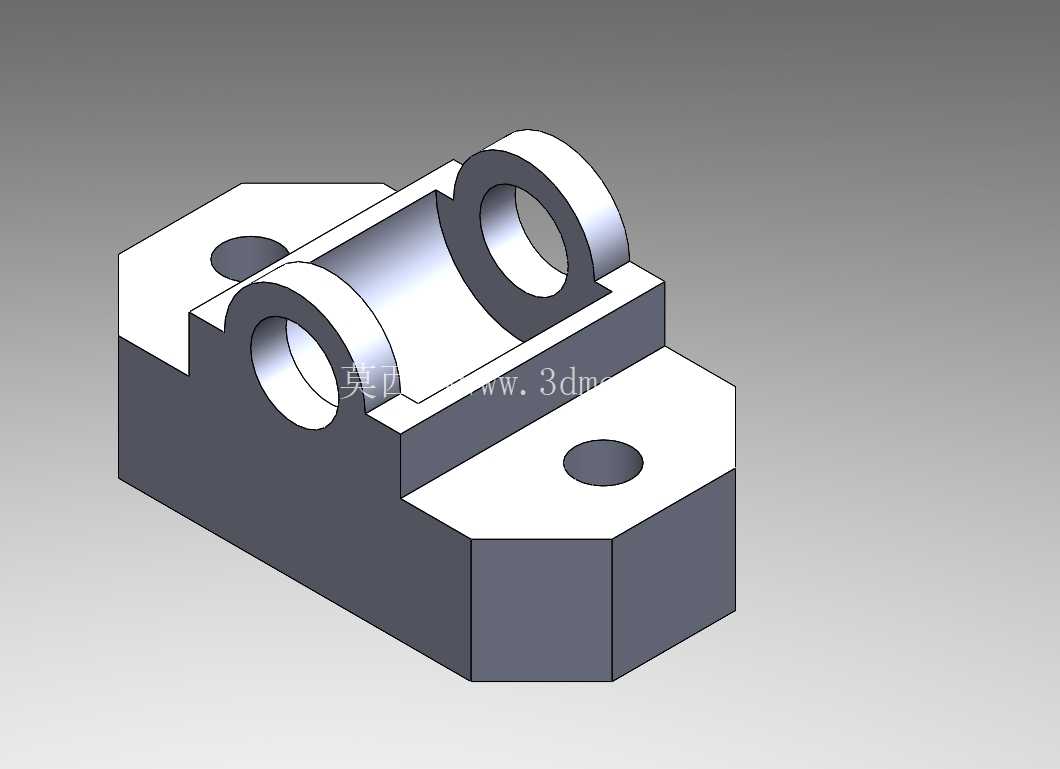

汽车冲压线用轴承支撑安装座结构

在汽车覆盖件冲压生产线的工装布局里，这类支撑构件是承担转轴类部件定位承载的核心小件，常布置在模具侧部的传动、导向或者卸料机构的转轴安装位，用来给贯穿的轴类零件提供稳定的径向支撑，避免转轴在连续冲压的往复载荷下出现挠曲变形，保证轴上配套的滚轮、摆杆或者传动件始终保持精准的运动轨迹。从实际工况出发，这类支撑块的安装基面直接贴合在模座的加工平面上，两侧延伸出的带孔安装耳是整个构件的固定边界，两个安装孔的中心距需要和模座上预先加工的螺纹孔位完全匹配，安装时通过内六角螺栓穿入孔位锁紧，锁紧后支撑块的底面和模座平面完全贴合，不能出现局部翘曲，否则会导致上部的轴承安装孔轴线出现偏斜，直接影响转轴的转动顺畅度。上部的半开放轴承安装位是整个零件的功能核心，这个弧形槽的内径尺寸和配套的滚动轴承外径采用过渡配合，装配时轴承压入槽位后，上部可以配套加装压盖完成轴承的轴向固定，槽位两侧的凸台端面需要和轴承的端面完全贴合，保证轴承不会在槽内出现轴向窜动。设计这类构件的时候，首先要核算对应转轴的额定载荷，根据冲压过程中转轴传递的冲击力、往复运动的惯性力来确定支撑块基体的厚度，尤其是轴承安装位下方的实体部分，需要预留足够的强度余量，避免连续冲压的交变载荷导致基体出现开裂或者塑性变形。安装耳的厚度设计需要兼顾螺栓的锁紧强度和模座的安装空间，不能因为安装耳过厚导致周边其他模具构件的运动出现干涉，两个安装孔的沉头深度要和配套螺栓的头部高度匹配，保证螺栓锁紧后头部不会高出安装耳的上平面，避免和周边运动部件发生刮擦。从建模的逻辑来看，首先要确定轴承安装孔的轴线高度，这个高度直接决定了转轴的中心高，需要和模具内其他同轴线的支撑位保持高度一致，否则会出现转轴别劲、转动卡滞的问题；其次要确定两个安装孔的位置尺寸，以轴承孔的轴线为基准，对称布置两侧的安装耳，保证受力均匀，避免单侧受力过大导致螺栓松动。基体的转角位置都做了小尺寸的倒角处理，一方面是去除加工后的锐边，避免装配时划伤操作人员，另一方面也能减少热处理或者加工过程中的应力集中，提升零件的疲劳强度。轴承安装槽的内壁粗糙度需要达到Ra1.6以下，保证和轴承外圈的贴合精度，安装底面的粗糙度需要达到Ra3.2，保证和模座贴合的紧密性，避免锁紧后出现间隙。在实际的模具维护场景里，这类支撑块属于易检查的易损件周边构件，当轴承出现磨损需要更换时，只需要拆卸上部的压盖就可以取出轴承，不需要将整个支撑块从模座上拆除，大幅缩短了生产线的停机维护时间。支撑块的整体外形采用方正的结构设计，没有多余的外伸结构，一方面是方便铣削加工，减少不必要的加工工序，降低加工成本，另一方面也能最大化利用模座上的安装空间，不会和周边的导柱、导套、卸料弹簧等构件产生空间干涉。在进行三维建模的时候，需要重点校验轴承安装槽和安装孔之间的位置公差，尤其是轴承孔轴线和安装底面的平行度，以及两个安装孔的同轴度、安装孔相对于轴承孔轴线的对称度，这些形位公差如果超出设计范围，装配后就会出现转轴转动阻力大、轴承过早磨损的问题。另外，支撑块的整体高度需要控制在设计范围内，不能因为尺寸超差导致转轴的中心高出现偏差，进而影响整个传动机构的运动精度，比如配套的摆杆行程不足、滚轮和导轨的贴合压力过大等问题，这些细节都会直接影响冲压件的成型精度和模具的连续运行寿命。
