齿轮齿条式快速返回机构三维结构设计

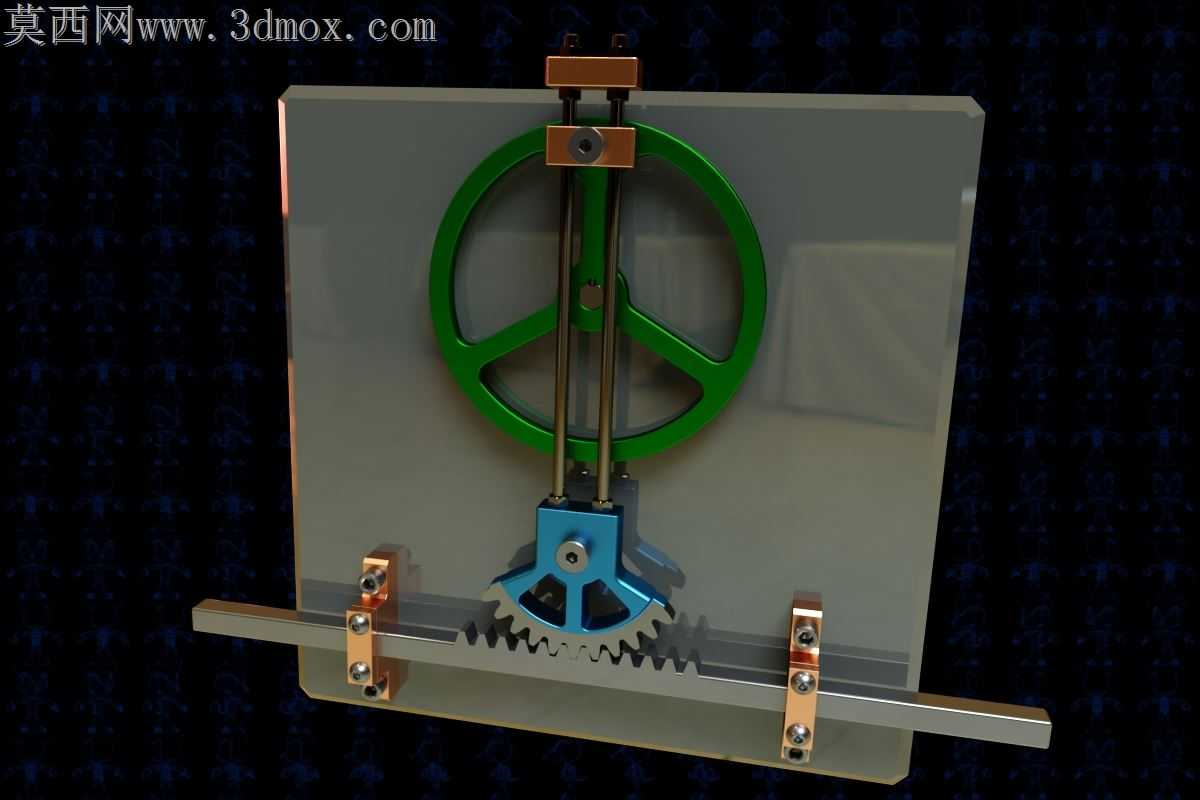

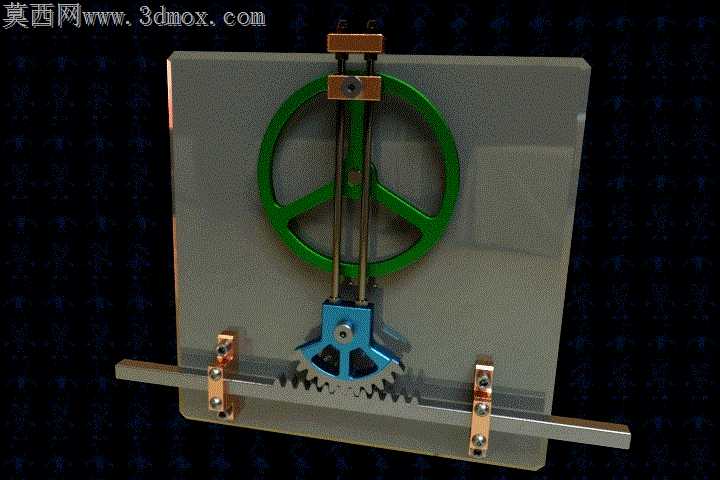

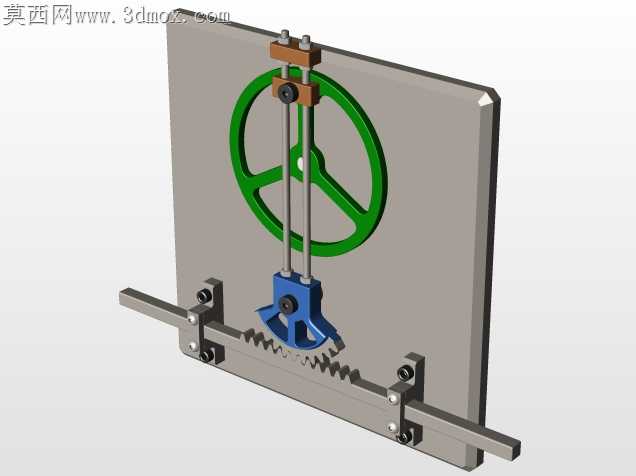

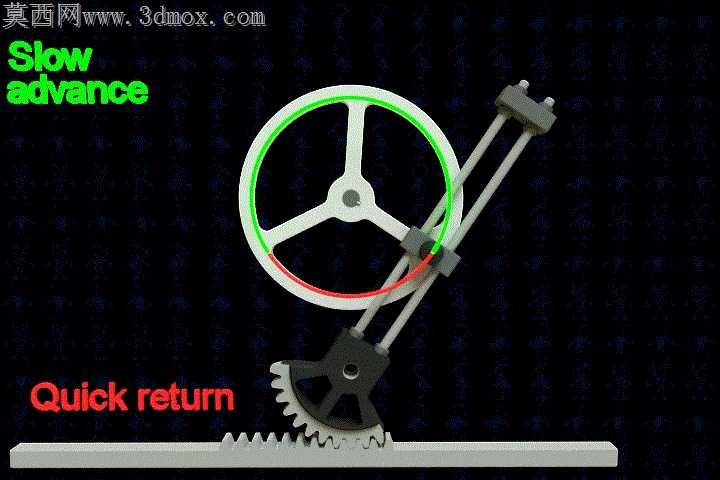

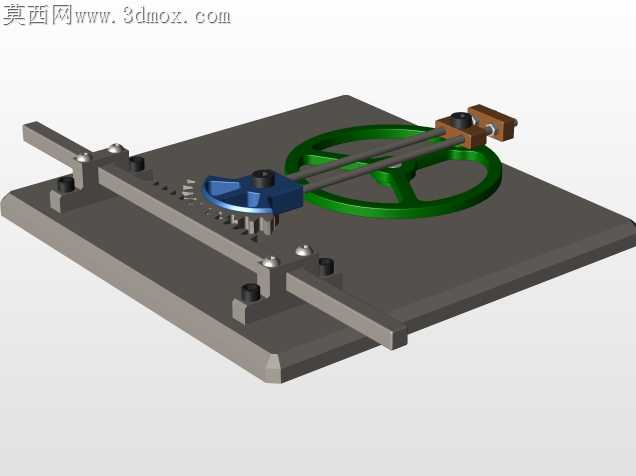

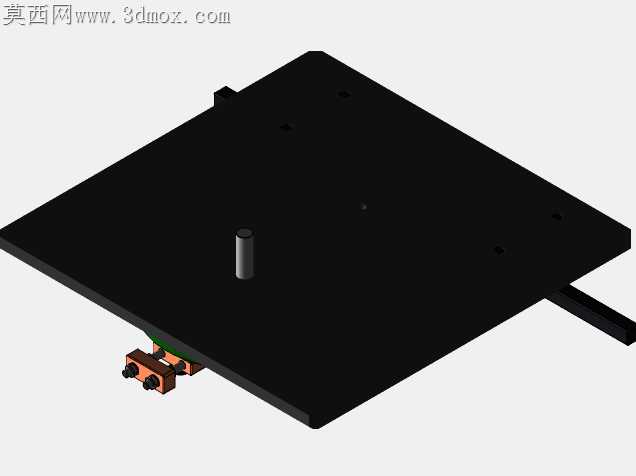

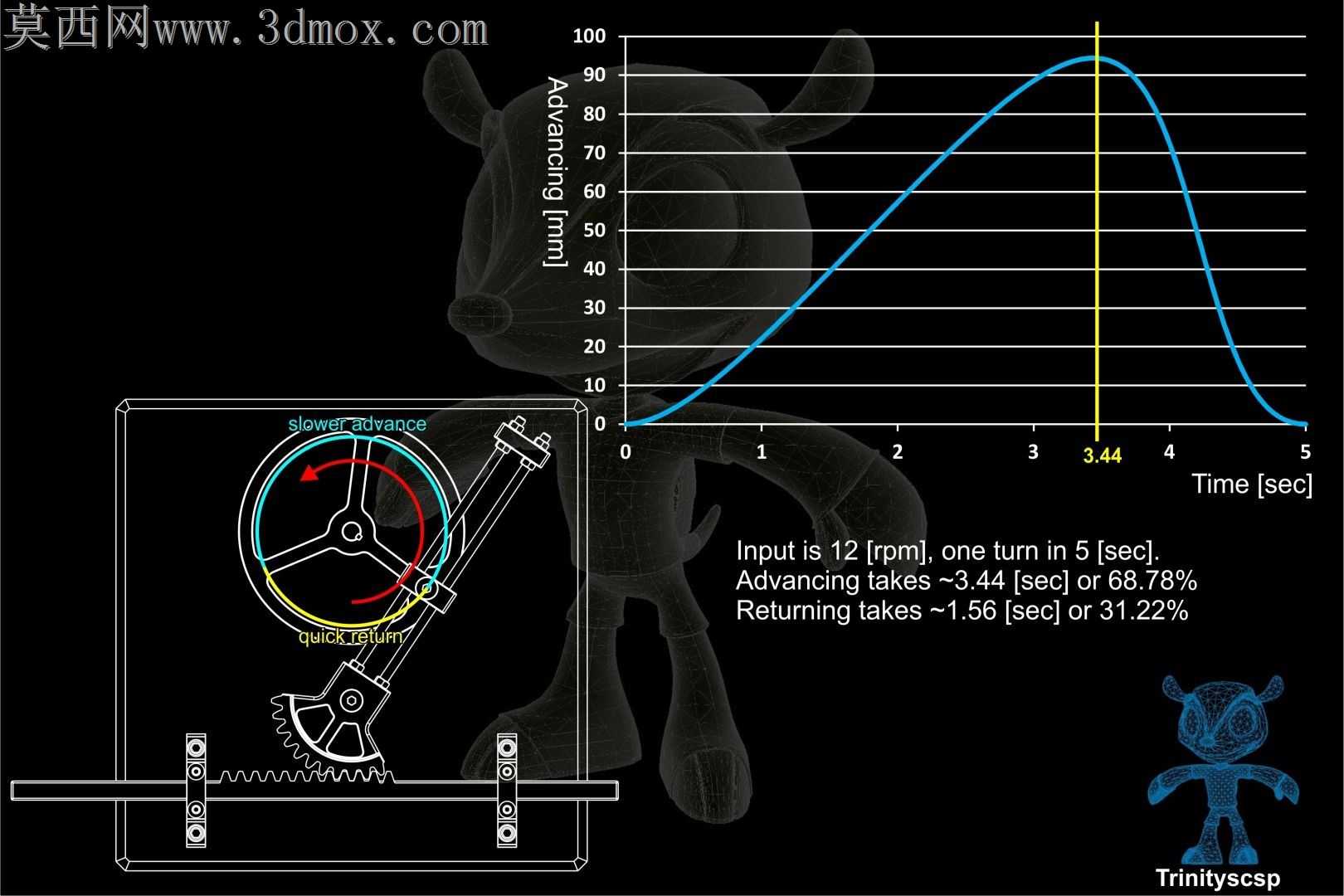

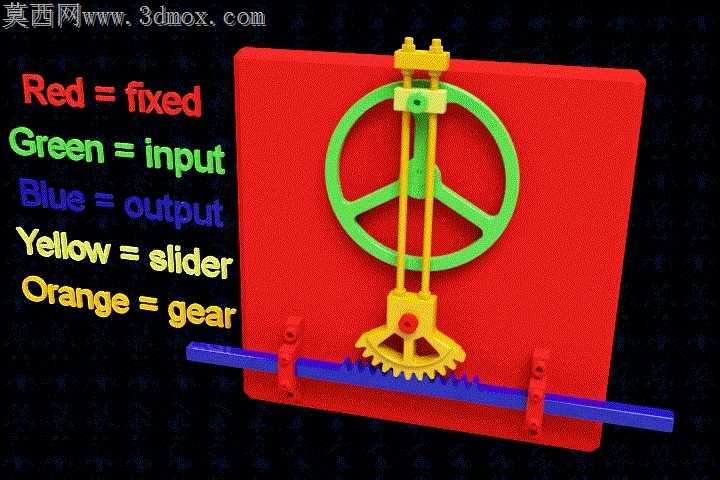

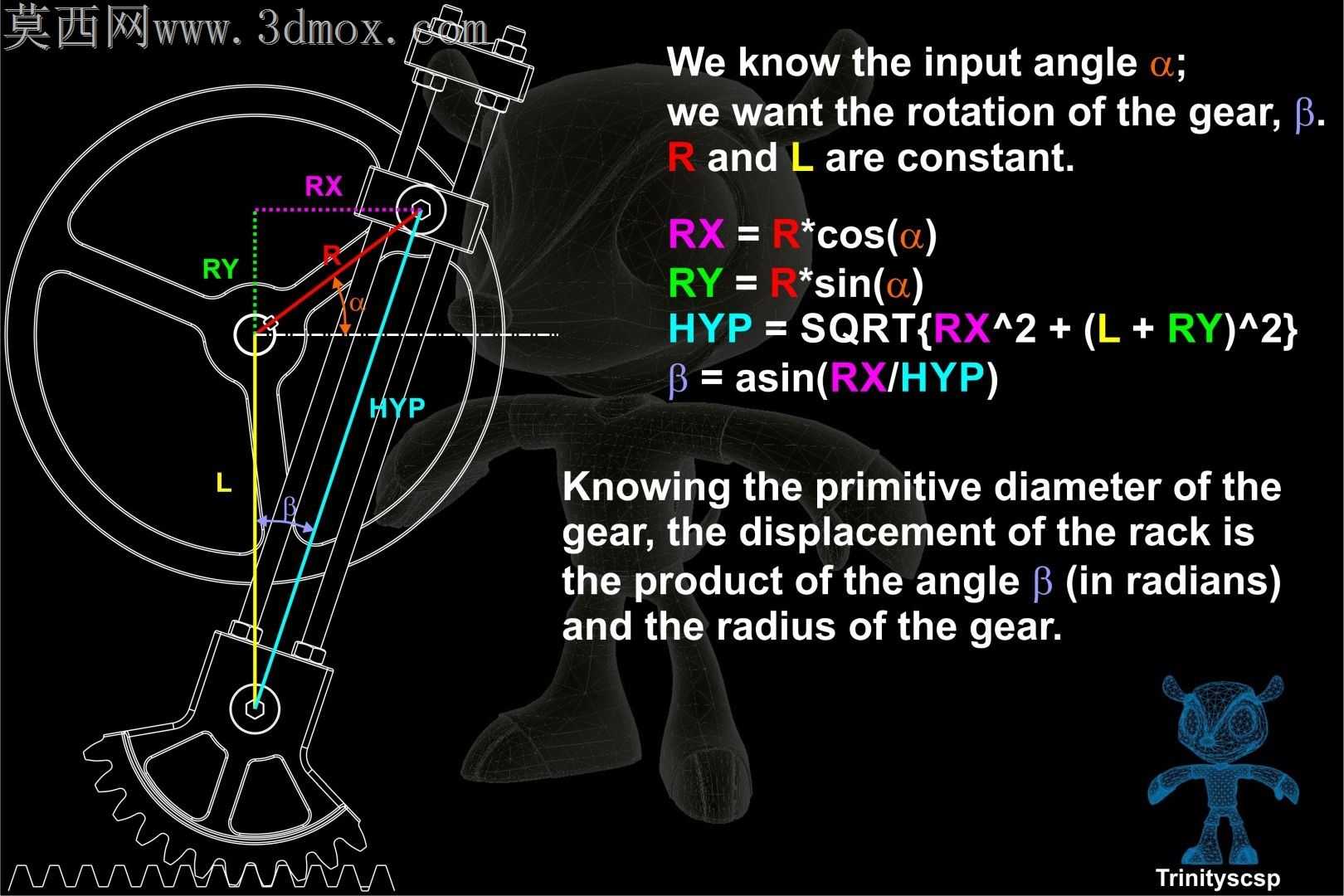

本作品为齿轮齿条式快速返回传动机构，整体采用立式安装布局，以灰色哑光安装平板作为承载基底，所有传动构件均通过铜质紧固夹块固定在平板及水平导轨上，结构紧凑规整，传动路径清晰直观。建模过程中严格遵循机械设计公差规范，对各运动副的配合间隙进行了合理预留，确保机构运动过程中无卡滞、无干涉。模型渲染阶段针对不同构件赋予了差异化材质：轮盘类构件采用亮绿色工程塑料材质，表面做半哑光质感处理，清晰呈现轮辐式结构轮廓；齿轮、齿条及导轨构件采用银灰色金属材质，还原钢材表面的细微磨砂纹理，齿形部分做了边缘锐化处理，精准还原渐开线齿廓的几何特征；连接轴、紧固件采用抛光金属材质，突出金属构件的光泽质感；滑动拨叉构件采用蓝色工程塑料材质，与其他构件形成明确视觉区分，便于观察运动过程中的位置变化。机构核心传动逻辑为：上部绿色轮盘作为原动件做匀速圆周回转运动，通过竖直导杆带动下方蓝色不完全齿轮构件沿竖直方向做往复滑动，同时不完全齿轮与固定在水平导轨上的齿条形成间歇啮合传动，当轮盘处于工作行程转角区间时，不完全齿轮与齿条保持啮合，带动齿条沿水平导轨做慢速进给运动；当轮盘进入返回行程转角区间时，不完全齿轮与齿条脱离啮合，齿条在配套复位构件作用下沿导轨快速回到初始位置，以此实现工作行程慢速进给、空回行程快速退回的运动特性，大幅缩短非工作行程的耗时，提升设备运行效率。建模过程中对所有运动构件的行程极限位置做了限位结构设计，导轨两端设置了止挡结构，避免齿条运动超程脱出；导杆与轮盘的铰接处采用了耐磨衬套结构设计，降低长期运动的磨损量。模型完成后通过运动仿真验证了传动逻辑的可行性，对齿形啮合的接触位置、导杆的滑动行程、齿条的移动速度变化曲线做了反复校核，确保各构件运动时序匹配准确，快速返回的行程速比系数符合设计预期，整体结构可直接用于机械原理教学演示、专用设备往复进给机构的方案参考，具备较强的实用参考价值。
