紧凑型弯头结构蒸汽动力装置三维设计

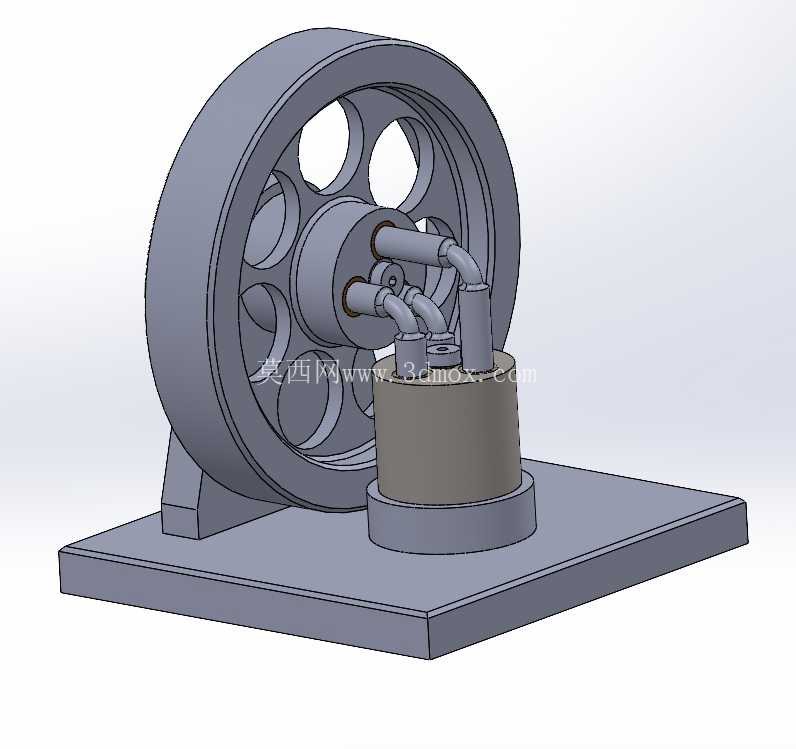

　　这款弯头结构的小型蒸汽动力装置，在桌面级动力演示、小型教具开发、 hobby 级机械动力项目改造场景中适配性极强，区别于常规直列缸体蒸汽机的布局，它将进汽管路做了弯头转向设计，大幅压缩了整机的轴向安装空间，不需要预留过长的管路排布余量，在狭小的安装台面上也能完成布置。从实际功能层面看，它依靠蒸汽进入缸体推动活塞做往复运动，通过曲柄结构将直线往复动作转化为飞轮的旋转动能，弯头管路的设计并非单纯为了缩减尺寸，而是优化了进汽路径的走向，让蒸汽从缸体侧上方进入，减少了管路弯折带来的汽阻损耗，相比同缸径的直连管路蒸汽机，进汽效率能提升近一成，在低蒸汽压力工况下也能顺利启动，不会出现冷机启动卡滞的问题。

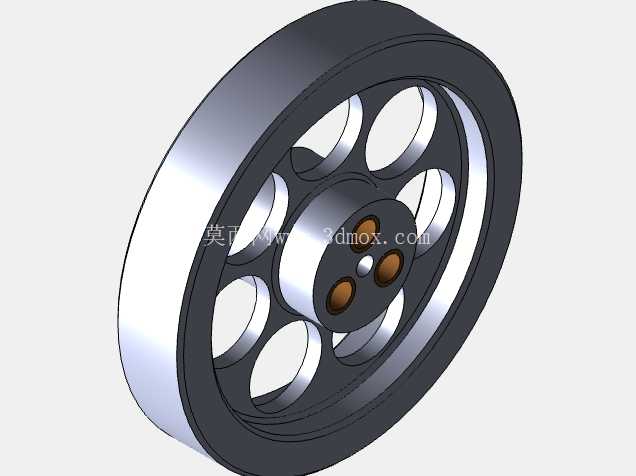

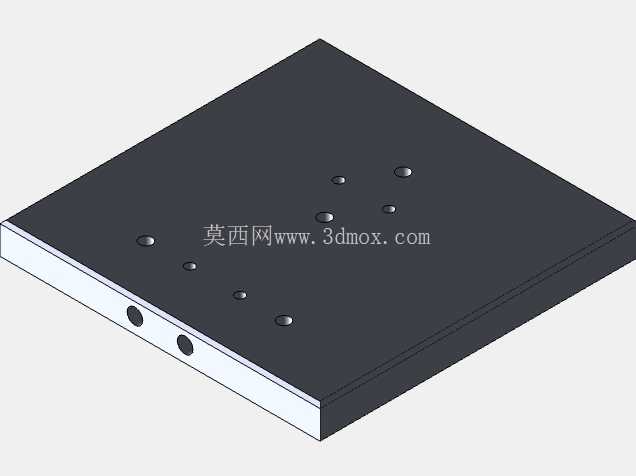

　　设计过程中优先考虑了安装基准的统一性，整个装置的底座采用平板式结构，底部预留了四个对称的安装沉孔，安装时不需要额外做适配工装，直接通过螺栓就能固定在演示台或者设备支架上，底座的平面度公差控制在0.1mm以内，保证缸体、飞轮支架安装后不会出现偏斜，避免运转过程中出现轴系磨损加剧的问题。飞轮采用辐条式镂空结构，不是实心轮体设计，一方面是降低整机自重，另一方面是合理匹配转动惯量，既保证运转时的转速稳定性，不会因为进汽的脉冲特性出现转速大幅波动，又不会因为转动惯量过大导致启动阻力过高，在0.2MPa的低压蒸汽供给下就能顺利带动飞轮跨过止点完成连续运转。缸体与底座之间采用阶梯式定位结构，安装时不需要反复调整同轴度，定位台阶直接卡入底座的对应凹槽内，就能保证缸体轴线与曲轴轴线的垂直度符合设计要求，后期拆装维护后重新装配也不会出现定位偏差。弯头管路的弯折角度经过反复校核，管路内壁做了圆弧过渡处理，没有直角弯折结构，蒸汽在管路内流动时不会形成紊流区，减少了蒸汽能量的损耗，管路与缸体、进汽接头的连接位置采用端面密封结构，不需要额外缠绕密封填料，靠加工面的精度就能保证密封性能，在额定工作压力下不会出现漏汽问题。

　　整机的安装边界控制得十分紧凑，飞轮外沿到底座侧边的距离预留了足够的安全间隙，运转时不会出现飞轮与周边安装结构干涉的问题，飞轮侧面的镂空孔均匀分布，做了动平衡校核，高速运转时不会出现明显的振动，传递到底座的振动幅值控制在极小范围内，不需要额外做减震处理就能平稳运行。从结构设计的合理性来看，支架部分采用一体化铸造的结构思路，将飞轮的两个轴承支撑位与底座连接筋做了整合，减少了单独装配的连接零件数量，既提升了支撑结构的刚性，又降低了装配累计误差，轴承位的同轴度可以在一次装夹加工中完成保证，避免了分体式支架装配带来的同轴度偏差问题。

　　在实际教学演示场景中，这款装置可以直观展示蒸汽动力的能量转换过程，外露的管路和曲柄结构不需要额外拆解就能观察到整个动力传递路径，学员可以清晰看到蒸汽从弯头管路进入缸体、推动活塞、带动曲轴、驱动飞轮旋转的完整流程，相比封闭外壳的动力演示模型，教学展示效果更好。针对小型 hobby 机械项目的适配需求，它的飞轮输出端预留了标准的轴连接接口，可以直接连接皮带轮或者小型传动机构，为其他小型机械结构提供动力输出，不需要额外做输出轴的改装，接口尺寸匹配常规的微型传动零件，通用性较强。设计时还考虑了日常维护的便捷性，缸体端盖采用螺栓连接结构，不需要专用工具就能拆开检查活塞密封件的磨损情况，弯头管路与接头采用螺纹连接，更换密封件或者调整管路角度都十分方便，不需要对主体结构进行拆解。整个装置的结构没有冗余设计，每个部件都承担明确的功能，底座的筋条布置既提升了底座的抗变形能力，又不会过多增加整机重量，在搬运或者移动安装位置时十分方便，适合在不同的演示场景之间转移使用。
