农用拖拉机配套捆叉作业部件结构

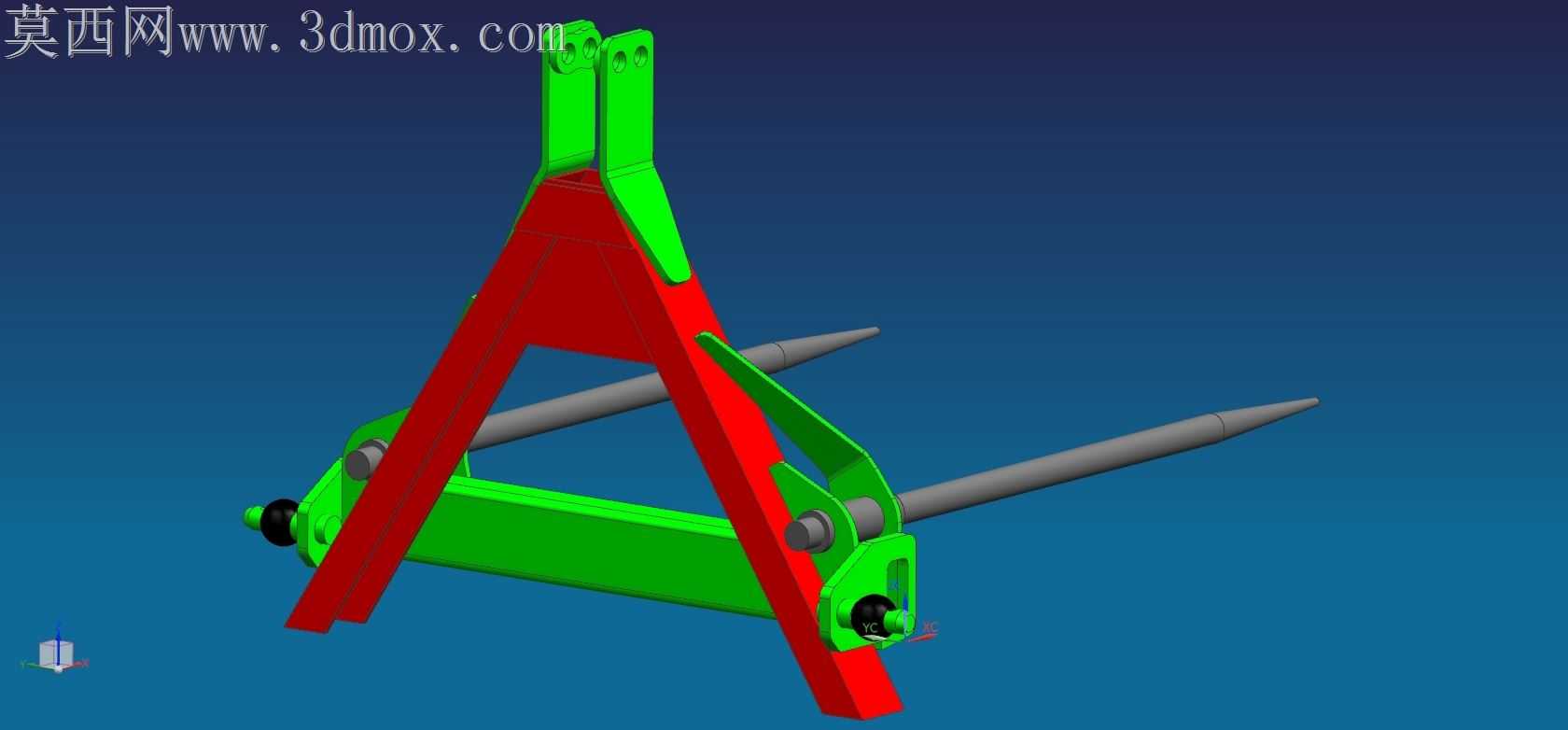

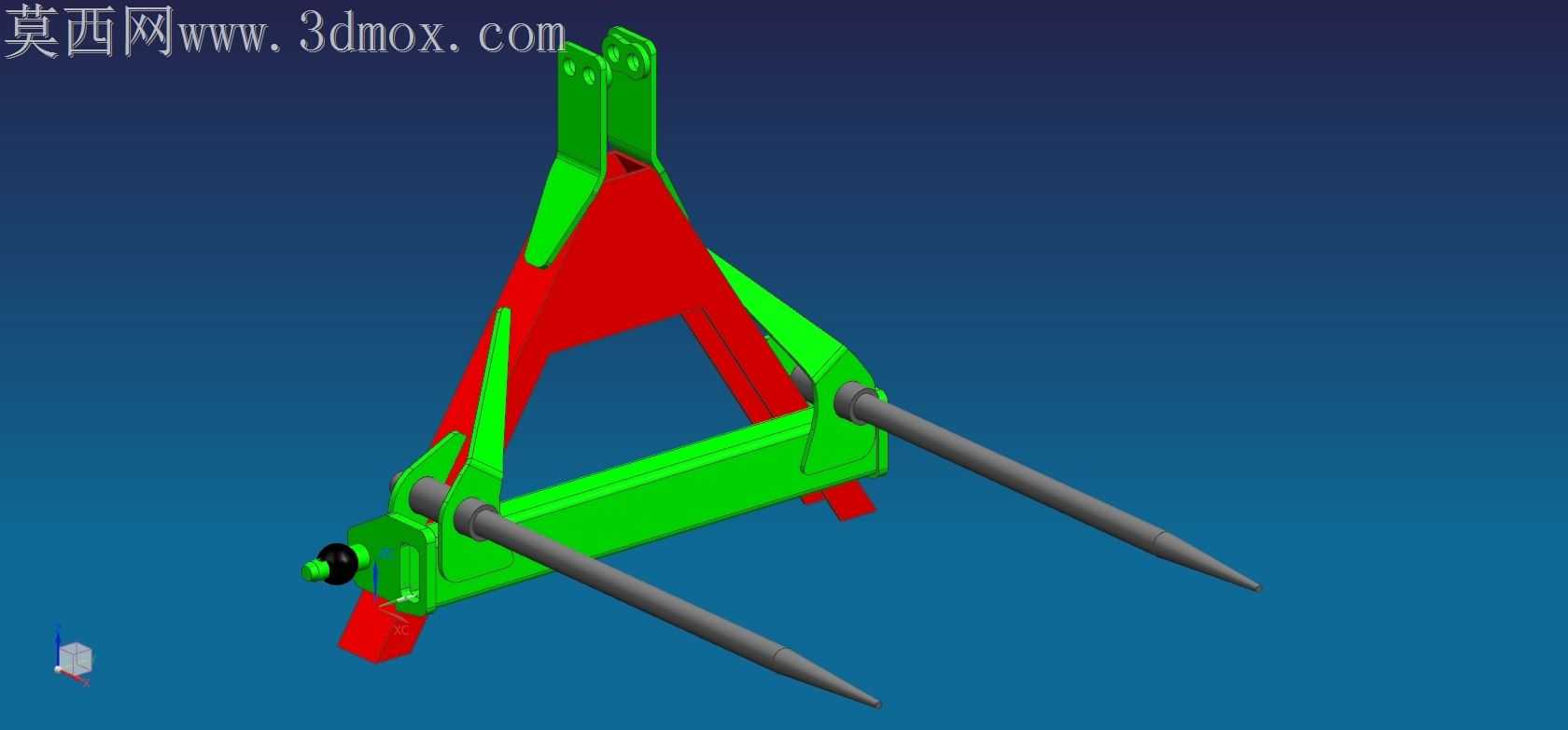

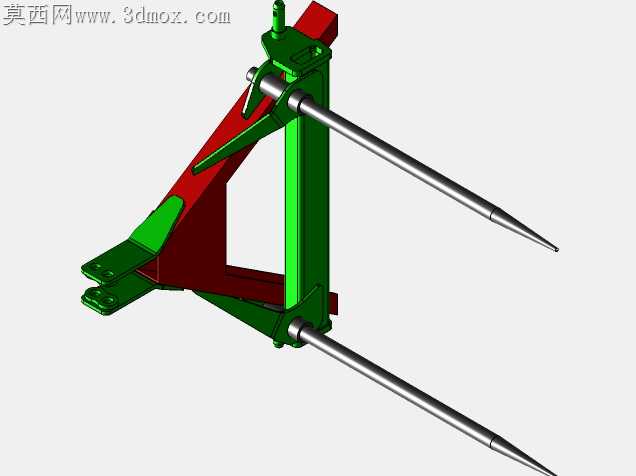

本作品为农用拖拉机配套使用的捆叉作业属具三维建模成果，建模过程中严格遵循农用挂接机具的实际尺寸比例与装配逻辑，首先完成主体承载框架的结构搭建：主体框架采用三角稳定受力结构设计，上部设置双铰接挂接耳板，用于和拖拉机后悬挂的三点连杆机构完成铰接装配，耳板位置预留标准销轴安装孔位，保证挂接后机具可随悬挂机构完成升降、角度调整动作。建模阶段对框架的受力筋结构做了精细化还原，两侧斜向支撑筋与下部横向承载梁做一体化布尔运算处理，还原实际焊接结构的连接强度特征，避免装配干涉问题。材质与渲染环节，根据部件功能区分材质属性：主体承载结构的焊接机架部分，分别赋予高饱和度的绿色与红色防锈漆材质，调整材质粗糙度参数模拟农用机具漆面的哑光耐磨质感，还原农机设备常用的双色涂装标识特征；两根向前延伸的挑捆叉齿赋予高强度合金钢材质，调整金属反射参数与表面细微划痕纹理，模拟淬火处理后钢构件的坚硬金属质感，叉齿采用锥形渐缩结构设计，根部与横向承载梁通过轴套结构铰接固定，还原实际作业中叉齿可小幅转动缓冲载荷的结构特性；挂接销轴、端部调节旋钮等小部件分别赋予发黑处理金属、工程塑料等对应材质，不同材质的光影反射差异在渲染输出中做了分层调整，保证整体视觉效果贴近真实农用机具的外观特征。结构设计上，该捆叉采用标准三点挂接结构，可适配weiste系列配套连杆机构与KAT II型三点连杆接口，上部双铰接点对应拖拉机上拉杆挂接位，下部两侧轴接位对应拖拉机下拉杆挂接点，挂接后可通过拖拉机液压悬挂系统控制机具升降，叉齿间距经过优化设计，可稳定插入草捆中部完成挑取、转运、堆垛作业，框架的三角结构可在承载草捆重量时将载荷均匀分散到各个挂接点与支撑筋位置，避免局部应力集中导致的结构变形。建模过程中对所有活动铰接部位都预留了合理的装配间隙，还原实际机具的活动自由度，可直接用于装配模拟、作业动画演示或农机设计参考使用。
