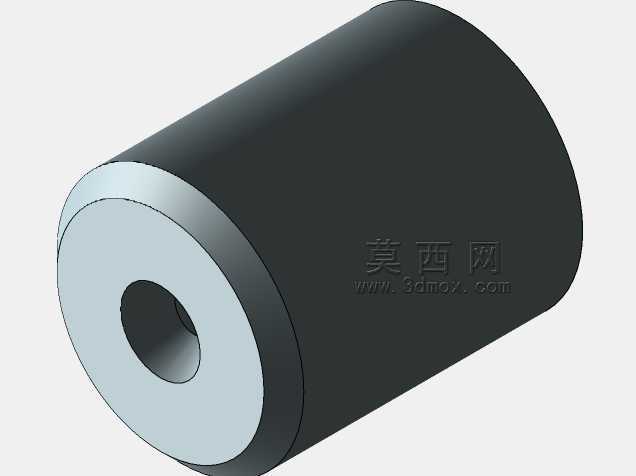

长型圆盘拉拔器轮毂拆卸桥架结构

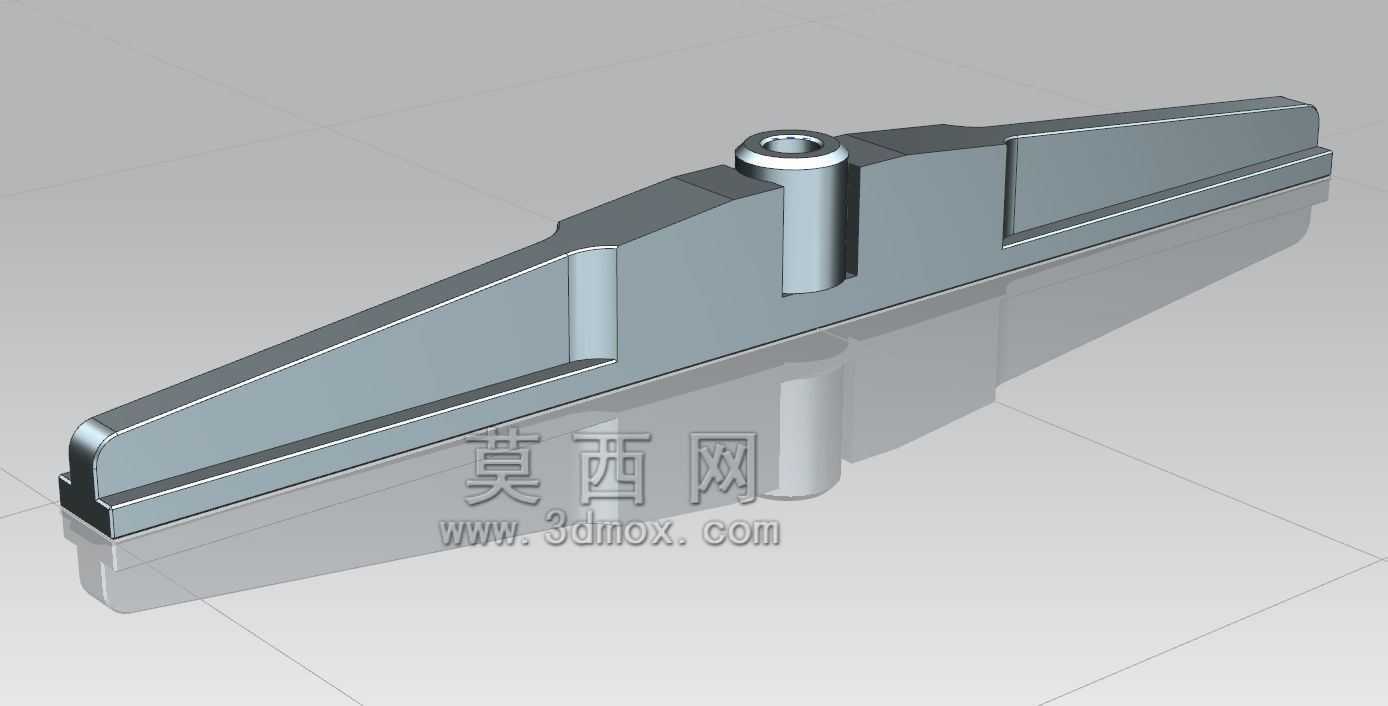

　　在重型车辆维修、大型工业传动部件拆装的现场作业场景里，经常会遇到大尺寸轮毂、过盈配合盘类部件难以拆卸的问题，这类部件往往配合面长、抱紧力大，普通短臂拉马的受力行程不足，作业时很容易出现偏载、滑脱，甚至刮伤配合轴颈、拉裂部件端面的情况，这款长桥架结构就是针对这类大尺寸盘类部件拆卸需求设计的拉拔器承载构件。从实际作业的受力逻辑来看，这款桥架采用了对称式长跨度梁体结构，整体沿中心安装孔呈左右对称延伸，梁体的截面做了渐变式的加厚设计，靠近中心受力柱的位置截面高度更高，向两端延伸的过程中截面高度逐步收窄，这种变截面设计不是为了造型美观，而是完全匹配简支梁受集中载荷的弯矩分布规律——中心位置是弯矩峰值区，更大的截面高度可以提升梁的抗弯截面模量，

　　避免受力时出现中部下凹的塑性变形，两端作为拉爪的挂接位置，弯矩逐步降低，收窄截面可以在保证结构强度的前提下控制整体重量，减少现场搬运、对位的劳动强度。中心位置的凸台安装孔是整个构件的核心受力基准，孔位做了同轴度的公差约束，用来和拉拔器的中心施压螺杆配合，作业时螺杆的顶推力垂直作用在桥架中心，不会因为孔位偏斜产生侧向分力，避免螺杆别弯、桥架受力偏移的问题。凸台的高度经过实际作业场景的适配，刚好可以留出螺杆旋进的行程空间，同时不会因为凸台过高导致整体重心上移，影响作业时的稳定性。梁体的两个端面做了平直的定位边，用来和拉拔器的卡爪挂接结构配合，挂接位置的接触面做了铣平处理，保证卡爪挂载后受力面完全贴合，不会出现点接触导致的应力集中，

　　避免长期使用后挂接位置出现崩裂、变形。从安装边界来看，这款桥架的总跨度适配直径范围在400mm到800mm之间的盘类部件拆卸，作业时不需要额外加装接长杆，直接将桥架横跨在待拆卸轮毂的端面上方，两端的卡爪勾住轮毂背面的轮缘或者工艺卡槽，中心螺杆顶在轴端的中心孔位置，缓慢旋进螺杆就可以将轮毂沿轴向平稳拉出，整个过程中桥架的梁体始终保持水平受力状态，不会因为跨度大出现两端上翘的情况，保证拉出过程中轮毂和轴的同轴度，避免卡滞、刮伤轴面。和普通短臂拉马的桥架相比，这款长桥架的受力行程更长，可以适配轮毂轴向配合长度更大的拆卸场景，比如重型卡车的后轮轮毂、大型减速机的输入轴盘类齿轮、矿山设备的制动盘这类部件，普通拉马的桥架跨度不够，

　　卡爪无法勾住部件背面，就算勉强挂接也会因为卡爪倾斜角度过大，受力时出现滑脱，而这款长桥架的跨度可以让卡爪保持接近垂直的挂接角度，受力方向完全沿轴向，不会产生径向的分力，既提升了作业的安全性，也能保护待拆卸部件的配合面不受损伤。梁体的侧面做了轻微的拔模斜度，这是考虑到构件如果采用铸造成型工艺的话，可以方便脱模，同时斜度不会影响梁体的受力性能，边角位置都做了小圆角过渡，避免热处理或者受力时出现应力集中导致的开裂，也能防止现场作业时尖锐边角划伤操作人员。在实际维修现场的使用反馈里，这类长桥架结构的拉拔器相比液压拉马的便携性更好，不需要外接液压动力源，在野外作业、没有电源气源的维修场景下，只需要配合手动扳手就可以完成大尺寸轮毂的拆卸作业，而且整体结构没有易损的液压密封件，维护成本极低，长期在油污、粉尘的维修环境里使用也不容易出现故障。设计过程中也充分考虑了不同规格拉爪的适配性，两端的挂接槽做了通用尺寸的开口设计，可以适配同系列不同长度的拉爪，应对不同厚度的盘类部件拆卸需求，不需要更换整个拉拔器，只需要更换对应长度的拉爪就可以拓展作业范围，降低了工具采购的成本。梁体的底面做了平面度处理，作业时如果需要临时将桥架放置在部件端面上做对位调整，平整的底面可以保证桥架放置平稳，不会出现晃动偏移，方便操作人员快速对位安装卡爪和中心螺杆。
