攻丝铁加工用螺纹刀具配套刀架结构

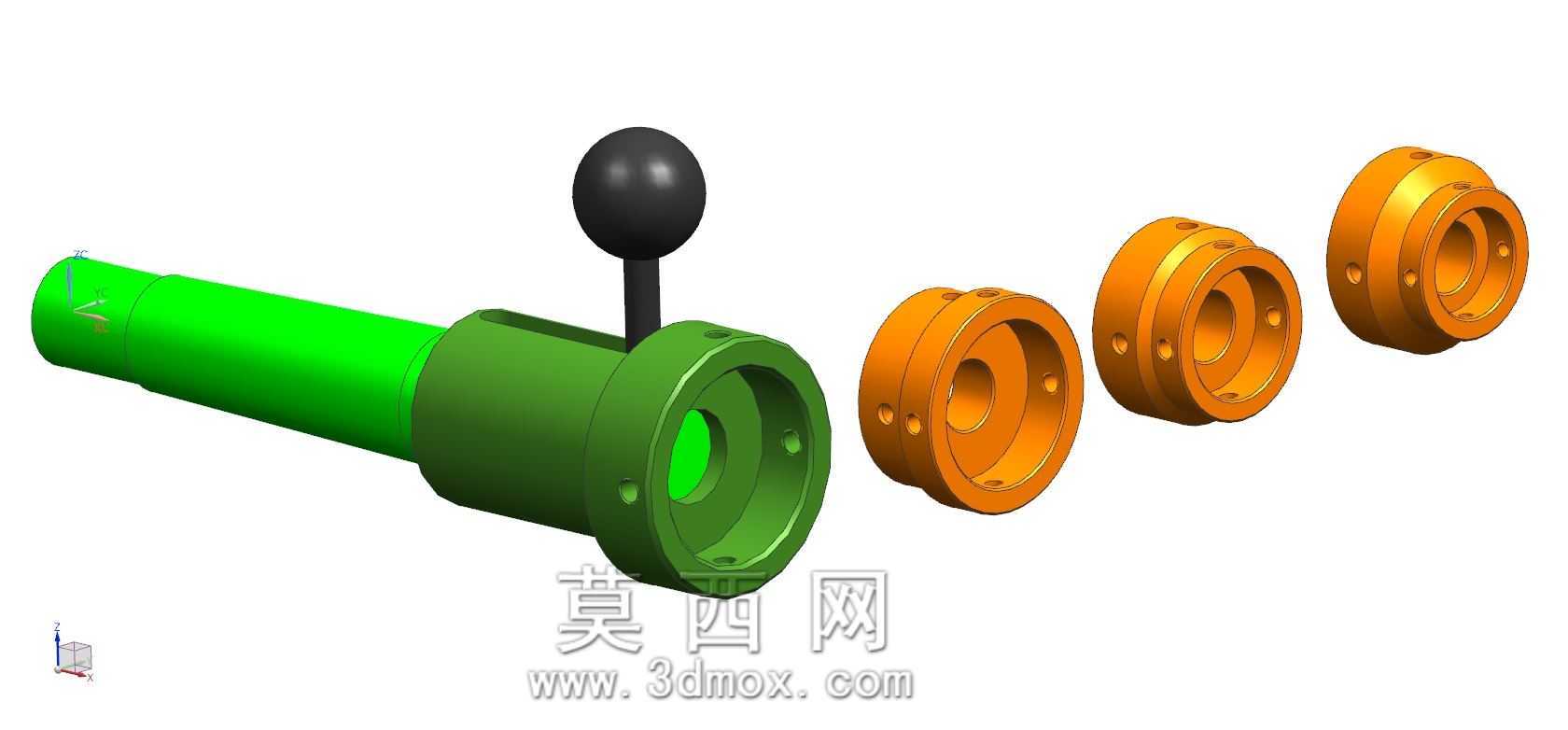

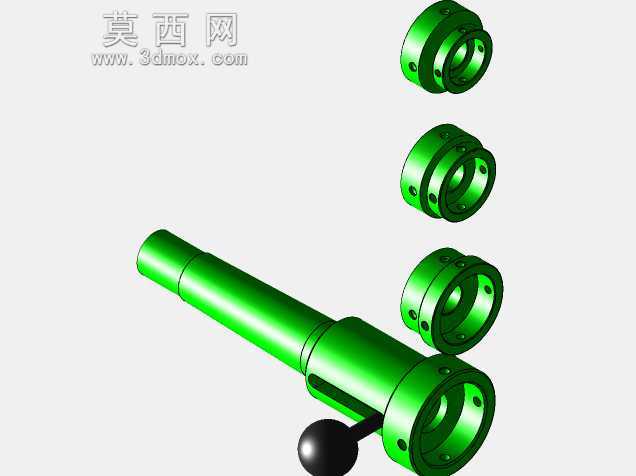

　　在普通车床的内螺纹、外螺纹批量加工工序里，这类适配螺纹锥的刀架是一线操作岗绕不开的配套工装，不少车间做小规格铁制工件攻丝作业时，常遇到刀具装夹偏移、不同规格丝锥换刀耗时久的问题，这套刀架结构就是针对这类现场痛点做的适配设计。整套组件包含长杆状的刀架主体与三个不同规格的锁紧套环，主体一端是带操作手柄的装夹基座，另一端是带锥面定位的装夹端，锥面的锥度匹配DIN标准螺纹锥的柄部锥度，靠锥面的自锁特性保证刀具装夹后的同轴度，避免攻丝过程中出现螺纹牙型偏斜、烂牙的问题。三个套环分别对应M4、M8、M20三个常用规格的螺纹刀具，套环内壁开有定位卡槽，和刀架主体上的定位销孔对应，安装时将对应规格的套环套入主体装夹端，拧入紧定螺钉即可完成套环固定，

　　换不同规格丝锥时只需要更换对应套环，不需要重新调整刀架在车床刀塔上的安装位置，能大幅缩短换刀辅助时间。从安装边界来看，刀架主体的装夹柄部是标准的车床刀塔适配方柄尺寸，能直接装夹在普通卧式车床的四方刀架工位上，不需要额外做转接板，整体伸出刀塔的长度控制在合理范围内，攻M20规格的铁件螺纹时也不会出现杆部颤振的问题，套环的外径尺寸做了避让设计，加工内螺纹时不会和工件内孔壁发生刮碰。设计时特意在刀架主体靠近手柄的位置做了防滑滚花结构，手动微调刀具进给角度时能增加摩擦力，操作更顺手，紧定螺钉的位置都做了沉孔处理，避免高速旋转时螺钉凸出部位勾住切屑，造成安全隐患。实际车间应用里，这类刀架除了车床攻丝用，也能适配摇臂钻床的手动攻丝工位，

　　只需要更换对应的连接柄即可，锥面定位的结构相比传统的三爪卡盘装夹丝锥，重复定位精度更高，同一批次工件的螺纹通止规合格率能提升不少，尤其是加工薄壁铁件的螺纹时，不会因为装夹偏心导致工件受力变形。套环和主体的配合面做了淬硬处理，硬度达到HRC45以上，长期更换套环也不会出现配合面磨损导致的定位间隙，延长整套工装的使用寿命，排屑空间的预留也做了考量，套环端面和刀具之间留有足够的切屑流出通道，攻丝产生的铁屑能顺着槽排出，不会积在装夹部位造成刀具卡死。
