韦斯特红色人字形支撑结构件

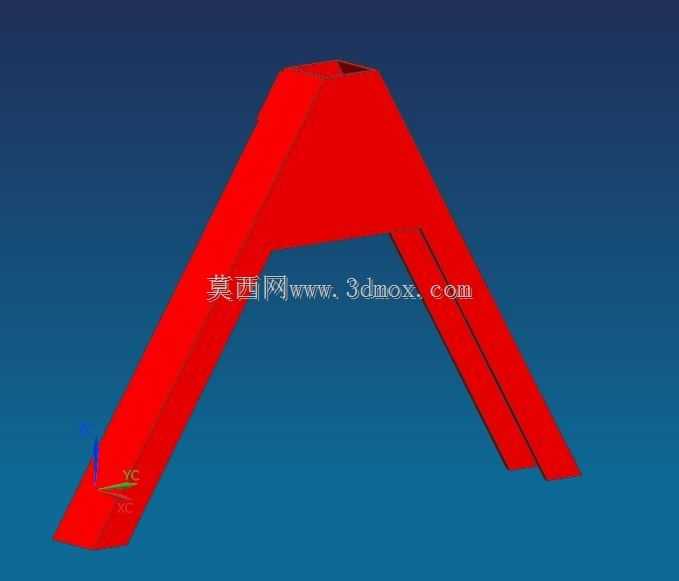

该人字形支撑构件在工程场景中多用于需要分散竖向载荷、同时兼顾侧向稳定性的支撑工位，常见于小型设备机架的斜向支撑段、工装夹具的定位支撑臂、轻型输送线的侧边加固结构，也可作为非标自动化设备中承托小型工位模组的连接支架，相比直杆式支撑，其人字形分叉结构能将单点承受的载荷拆分到两个支脚端，降低单条支撑臂的弯矩负载，适配安装面存在一定高度差、需要跨距支撑的装配场景。从结构设计逻辑来看，构件采用等截面薄壁实体构型，主杆段从顶端安装面位置向下逐步分叉为两个对称的斜向支脚，两支脚的张开角度经过力学校核，既保证支撑状态下的抗侧倾能力，也避免支脚跨距过大占用过多安装空间，顶端预留的方形安装接口可直接与对应规格的方管型材、设备安装基座通过螺栓紧固连接，无需额外加工转接法兰，两支脚的末端为平面贴合结构，可直接固定在底部安装基准面上，安装时仅需保证两支脚的端面与安装面完全贴合，即可避免支撑状态下出现局部应力集中。在实际装配边界上，该构件的整体外轮廓无突出的尖锐棱边，所有转角位置均做了小半径圆角过渡，避免装配过程中划伤操作人员，支脚的长度与张开角度匹配常规小型设备的支撑高度需求，安装后不会与周边的传动部件、管线排布产生空间干涉，构件的壁厚设计兼顾了结构强度与自身重量，在承受额定静载荷的状态下，支脚段的形变位移量控制在工程允许的范围内，不会因长期承重出现塑性变形。从建模实现角度，该结构采用对称建模思路，先绘制单侧支脚的截面轮廓沿路径拉伸，再通过镜像操作完成另一侧支脚的构型，最后合并顶端的连接段，整体曲面过渡连续，无碎面、重叠面等建模缺陷，可直接导入工程软件做后续的装配干涉检查、有限元受力分析，也可直接导出用于3D打印样件验证、机加工生产的参考模型，在做结构改型时，仅需调整支脚的张开角度、截面尺寸即可适配不同的承载需求与安装空间，无需重构整体拓扑结构。
