车床配套钻孔安装转接工装

　　在普通车床的工序拓展作业中，经常会遇到需要在回转类工件上完成径向钻孔加工的场景，常规车床刀架仅适配车削刀具装夹，无法直接固定钻床类钻孔工具，这款转接工装正是为解决该类装夹痛点设计的配套结构。从实际使用场景来看，车间内没有配置钻铣动力头的普通卧式车床，在加工轴类、套类工件的径向定位孔、销孔时，不需要二次拆装工件转移到钻床工位，通过该转接件就能将手持或台钻用的钻孔工具稳定装夹在车床刀架位置，配合车床的进给系统完成钻孔作业，能大幅减少工件二次装夹的找正时间，避免跨工位转运带来的定位误差，尤其适合小批量修配、单件试制类的加工场景。

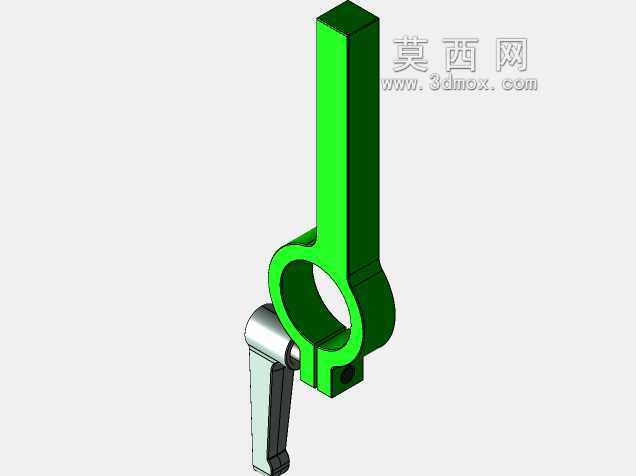

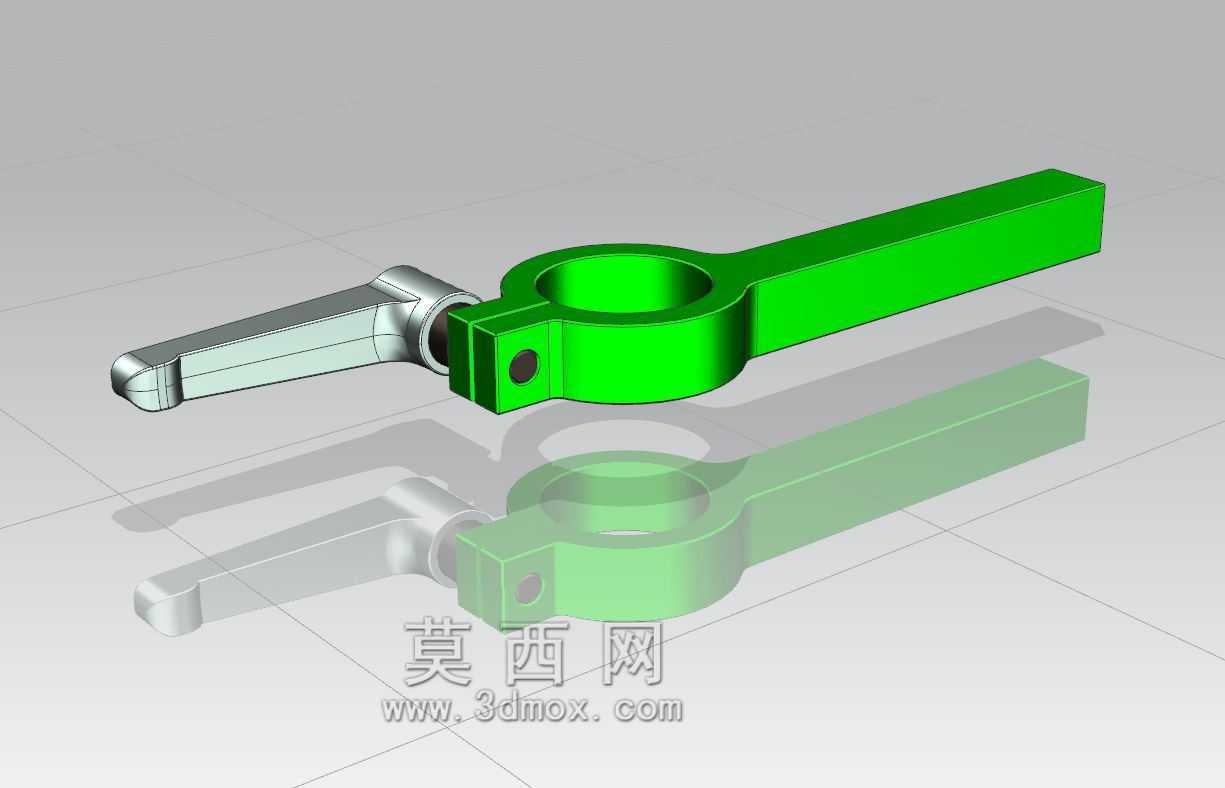

　　从结构功能特性来看，该工装分为两个核心功能段，一端是环形抱紧安装座，内孔直径为43毫米，这个尺寸是适配对应规格的Euro标准刀柄类钻孔工具的安装边界，抱紧座侧面设置有锁紧顶丝孔，装入钻孔工具后拧紧顶丝即可实现周向与轴向的双重固定，避免钻孔过程中工具出现窜动、偏转；另一端是平直的装夹柄部，截面为矩形结构，尺寸匹配普通车床四方刀架的装夹槽宽度，装入刀架后锁紧刀架压板即可完成工装的整体固定，不需要额外加工过渡垫块，适配市面上多数CA系列、CW系列普通卧式车床的刀架安装尺寸。

　　设计思路上完全围绕现场装夹的实用性出发，没有多余的冗余结构，整体采用一体式铸钢或型材加工成型，抱紧段与装夹柄部为垂直布局，保证钻孔工具的轴线与车床主轴轴线处于同一垂直平面内，钻孔时的进给方向与工件径向完全重合，避免出现孔位偏斜。环形抱紧座的壁厚经过受力核算，在钻孔时承受轴向进给力与钻削扭矩的情况下不会出现形变，侧面的顶丝孔位置避开了装夹柄部的受力面，不会因为顶丝锁紧导致柄部变形影响刀架装夹精度。装夹柄部的长度经过优化，既保证刀架有足够的夹持长度避免工装翘动，又不会因为过长导致刀架回转时与卡盘、尾座发生干涉，安装后钻孔工具的钻头伸出长度刚好覆盖常规轴类工件的钻孔深度需求，不需要额外调整刀架的伸出量。

　　从安装边界来看，该工装装入刀架后，整体回转半径控制在车床刀架的安全回转范围内，不会在刀架换位时碰撞床身导轨；环形座的内孔公差采用H7级精度，与配套钻孔工具的柄部采用间隙配合，既能保证工具顺利装入，又能将同轴度误差控制在0.02毫米以内，避免钻孔时出现孔径扩大、孔壁粗糙的问题。顶丝采用内六角平端紧定螺丝，锁紧时不会损伤钻孔工具的柄部表面，后续拆卸更换不同规格的钻孔工具也更加方便。在实际使用中，该工装除了装夹钻孔工具，也可以根据作业需求换装铰刀、丝锥等工具，完成铰孔、攻丝等拓展工序，不需要更换其他转接件，一机多用的属性也能降低车间的工装配置成本。

　　结构细节上，抱紧座与装夹柄部的衔接位置做了圆角过渡处理，避免应力集中导致工装在长期承受钻削冲击载荷时出现断裂风险，所有棱边都做了倒角处理，安装时不会划伤操作人员的手部，也不会刮擦车床刀架的定位面。工装整体表面做了氧化发黑处理，具备基础的防锈能力，在车间多切削液、多油污的环境下长期使用也不会出现锈蚀卡滞的问题，日常维护只需要定期清理内孔与柄部的铁屑、油污，在顶丝位置涂抹少量润滑脂即可，不需要复杂的保养流程。
