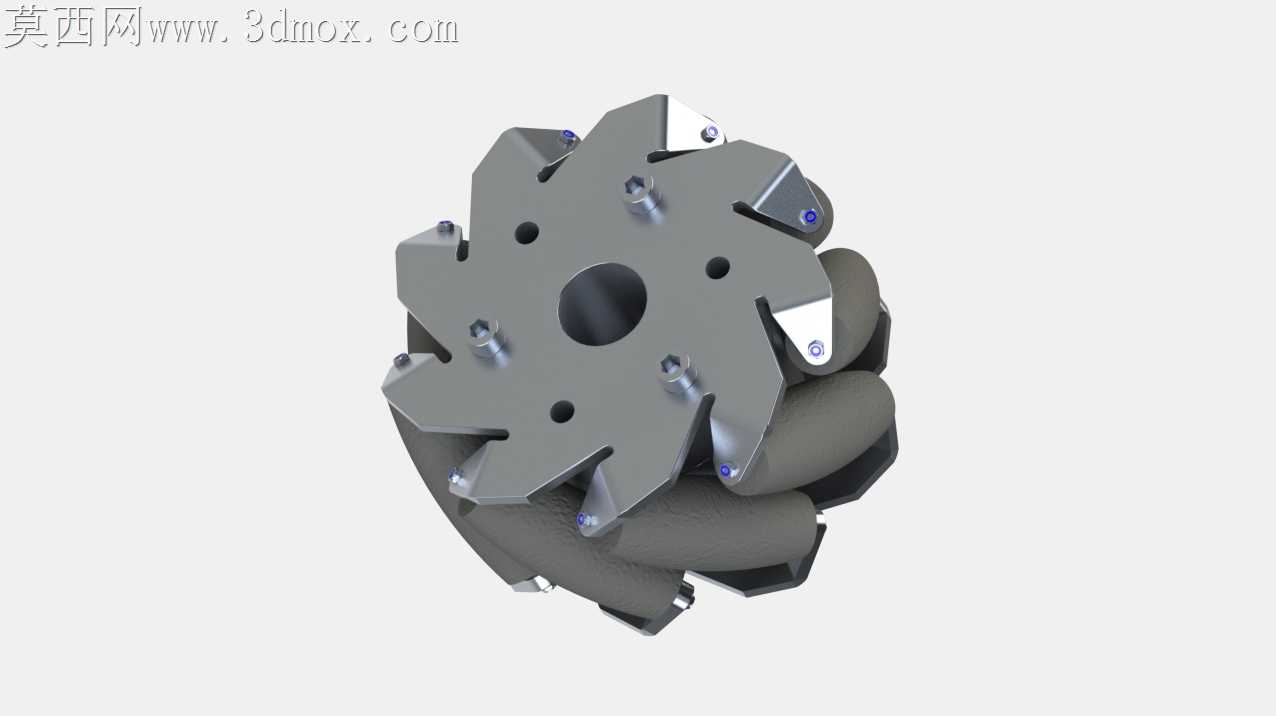

100mm规格全向移动胎粪轮结构设计

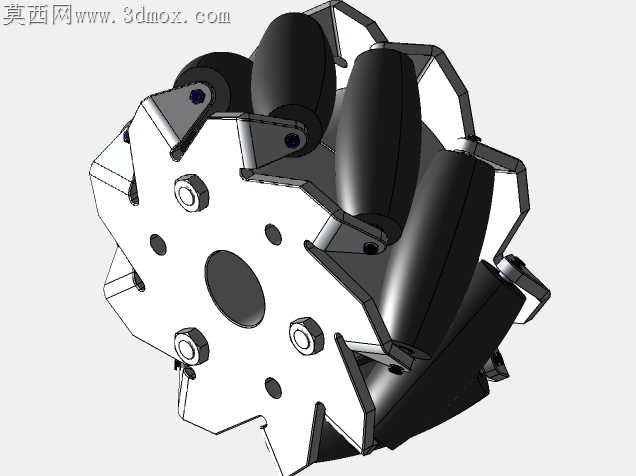

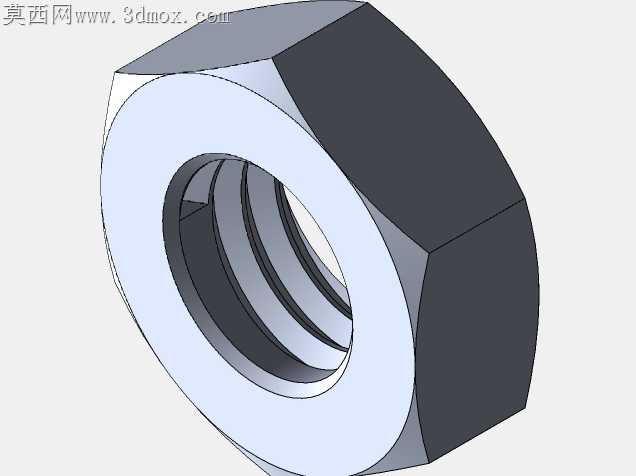

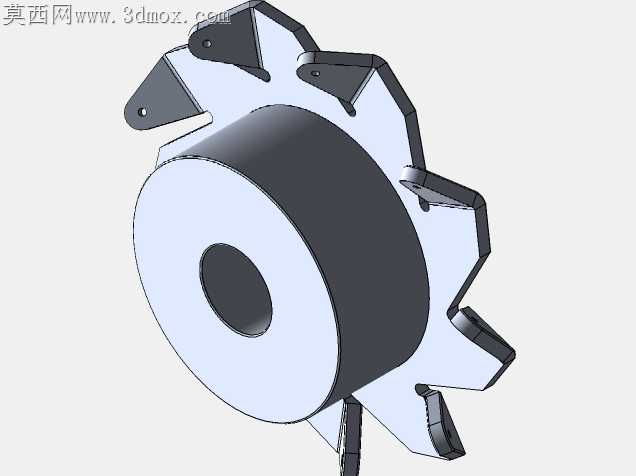

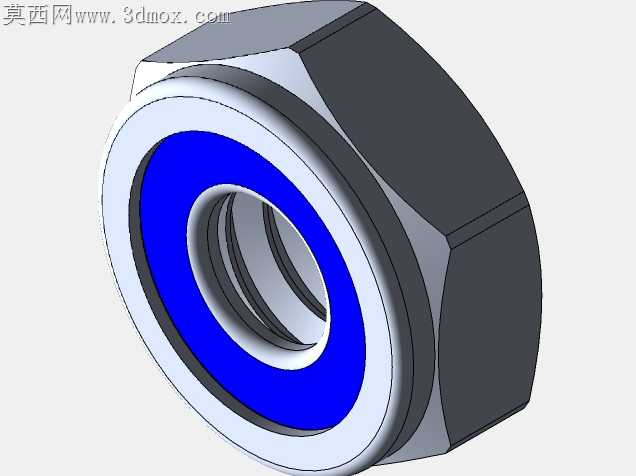

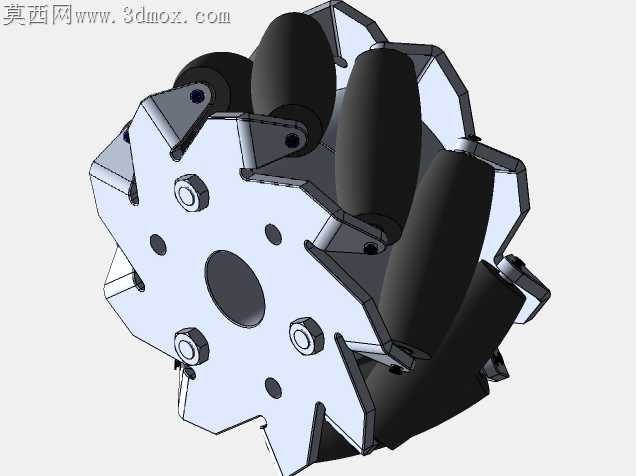

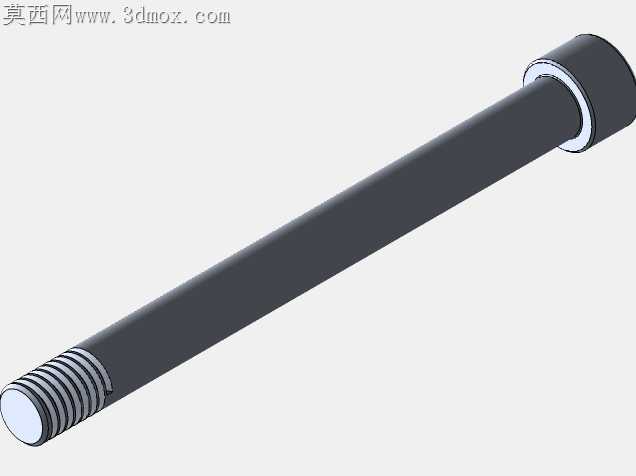

本作品为直径100mm规格的全向胎粪轮三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，整体围绕全向移动的运动特性展开结构设计，核心轮体采用中心对称的多辐条安装基座结构，基座上均匀分布多组独立小滚轮安装位，每个小滚轮的转轴与主轮轴线呈固定夹角排布，可实现横向、纵向及斜向的无转向移动，适配左右车轮镜像对称安装需求，无需额外调整安装位即可完成成对轮组的装配。建模过程中对每个零件做了独立的参数化约束，中心安装盘预留了标准驱动轴连接孔与定位螺孔，安装位的卡扣结构做了公差适配设计，保证小滚轮装配后可自由转动无卡滞，轮体框架的加强筋结构在保证整体结构强度的同时有效降低了轮体自重。渲染阶段针对不同部件赋予了对应材质属性，中心金属安装盘采用磨砂铝合金材质，还原金属件的哑光金属质感与细微表面颗粒感，外围小滚轮采用黑色耐磨聚氨酯材质，表现出橡塑材质的柔和反光与轻微磨砂触感，金属安装支架与紧固件采用镀锌钢材质，呈现亮面金属的冷调反光特性，整体渲染效果清晰区分不同功能部件的材质差异，直观展现结构装配关系。结构设计上充分考虑实际使用的可靠性，每个小滚轮采用独立销轴固定，销轴两端做了防脱限位结构，避免滚轮高速转动时出现松脱，主轮安装盘的镂空设计既减轻了整体重量，也可在运行过程中带出附着的杂物，适配复杂地面的移动需求，整体结构无冗余零件，装配逻辑清晰，所有配合面均做了装配间隙预留，可直接导出工程图用于实际加工生产，也可直接导入移动机器人仿真场景中做运动学模拟验证。
