丹佛斯MP54压差开关工业级三维设计作品

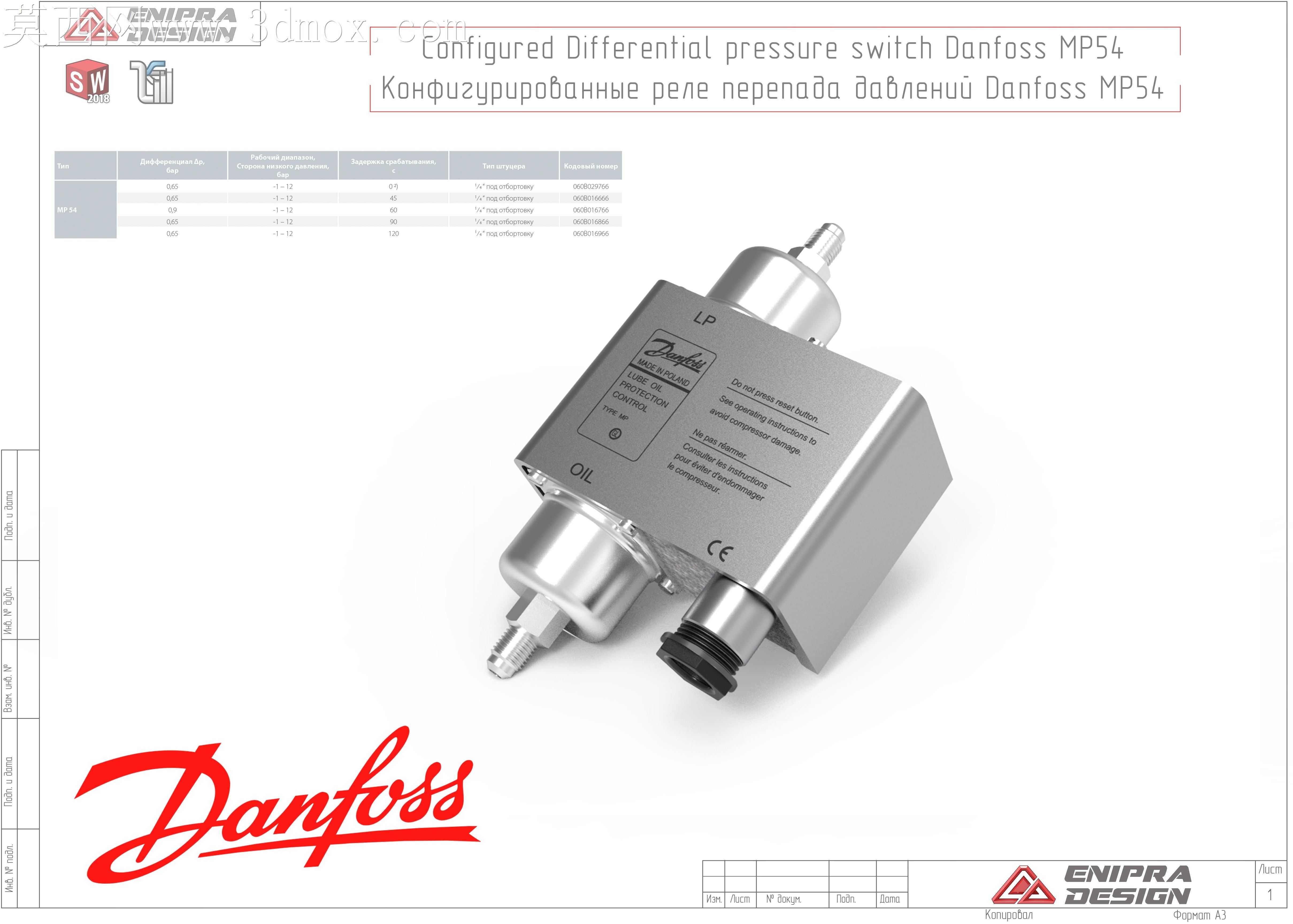

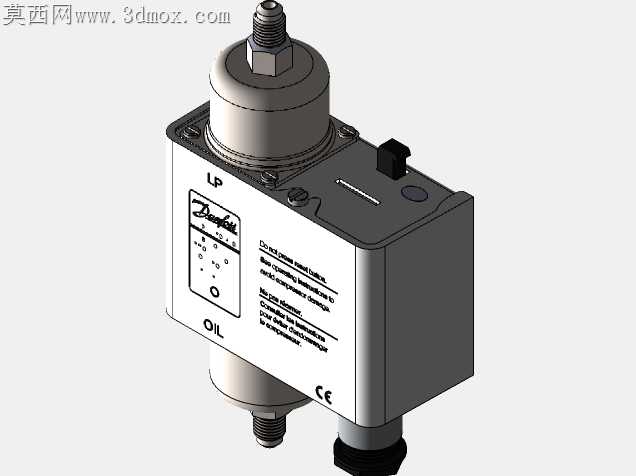

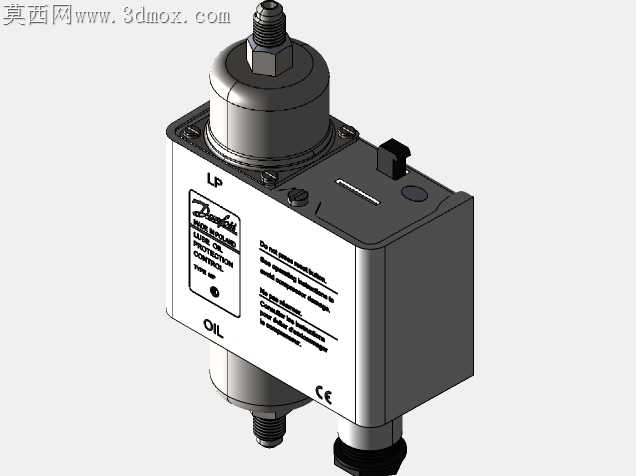

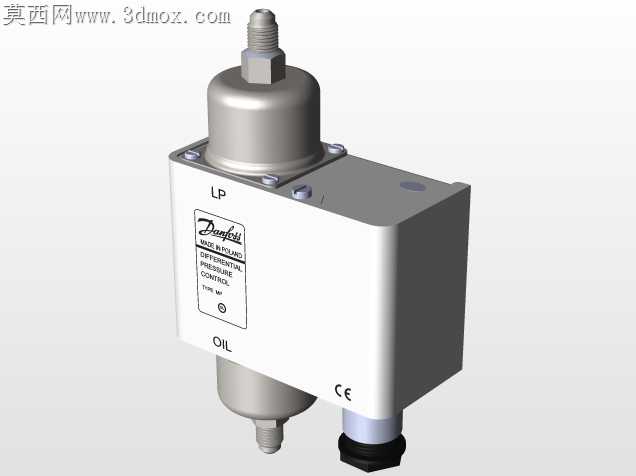

本作品为丹佛斯MP54系列压差开关的高精度三维建模成果，建模过程严格参照丹佛斯官方产品手册的尺寸参数与外观规范，采用SolidWorks完成全参数化结构搭建，确保各部件尺寸公差控制在工业设计允许范围内，可直接用于制冷系统管路配套的虚拟装配验证。建模阶段首先完成主体金属壳体的特征构建，通过拉伸、切除、倒角等基础特征还原壳体的方正外形与边角钝化处理，壳体表面的品牌标识、参数铭牌、CE认证标识均采用包覆特征实现，还原实物表面的蚀刻文字效果，避免贴图带来的失真问题。针对产品的两个压力检测接头，建模时还原了快插式接头的阶梯式密封结构、端部的倒角导向设计，以及侧面电气接头的外螺纹结构、密封圈卡槽细节，所有接口尺寸完全匹配工业管路常用连接标准，可直接对接标准管路模型完成系统级装配。材质与渲染环节，主体壳体采用哑光不锈钢材质，调整金属粗糙度参数还原工业铸钢件的细腻磨砂质感，接头部分区分金属快插接头的亮面金属质感与电气接头的黑色工程塑料材质，通过环境光遮蔽、全局光照渲染参数调试，还原产品实物的光影层次，清晰呈现各部件的结构分界。设计过程中充分考虑产品的实际应用场景，模型包含060B029766、060B016666等五个同系列不同型号的结构差异，通过配置特征管理实现同系列多型号的快速切换，无需重复建模即可覆盖该系列全规格产品的三维展示需求。模型同时导出STEP、IGES通用格式，可兼容多数主流三维工程软件，渲染文件保留完整材质节点与光照设置，可直接用于产品样本制作、虚拟仿真演示、制冷系统数字化运维平台的元件库搭建，为工业制冷、流体控制领域的数字化设计提供精准的元件模型支撑。
