GT2型80齿正时皮带轮结构设计

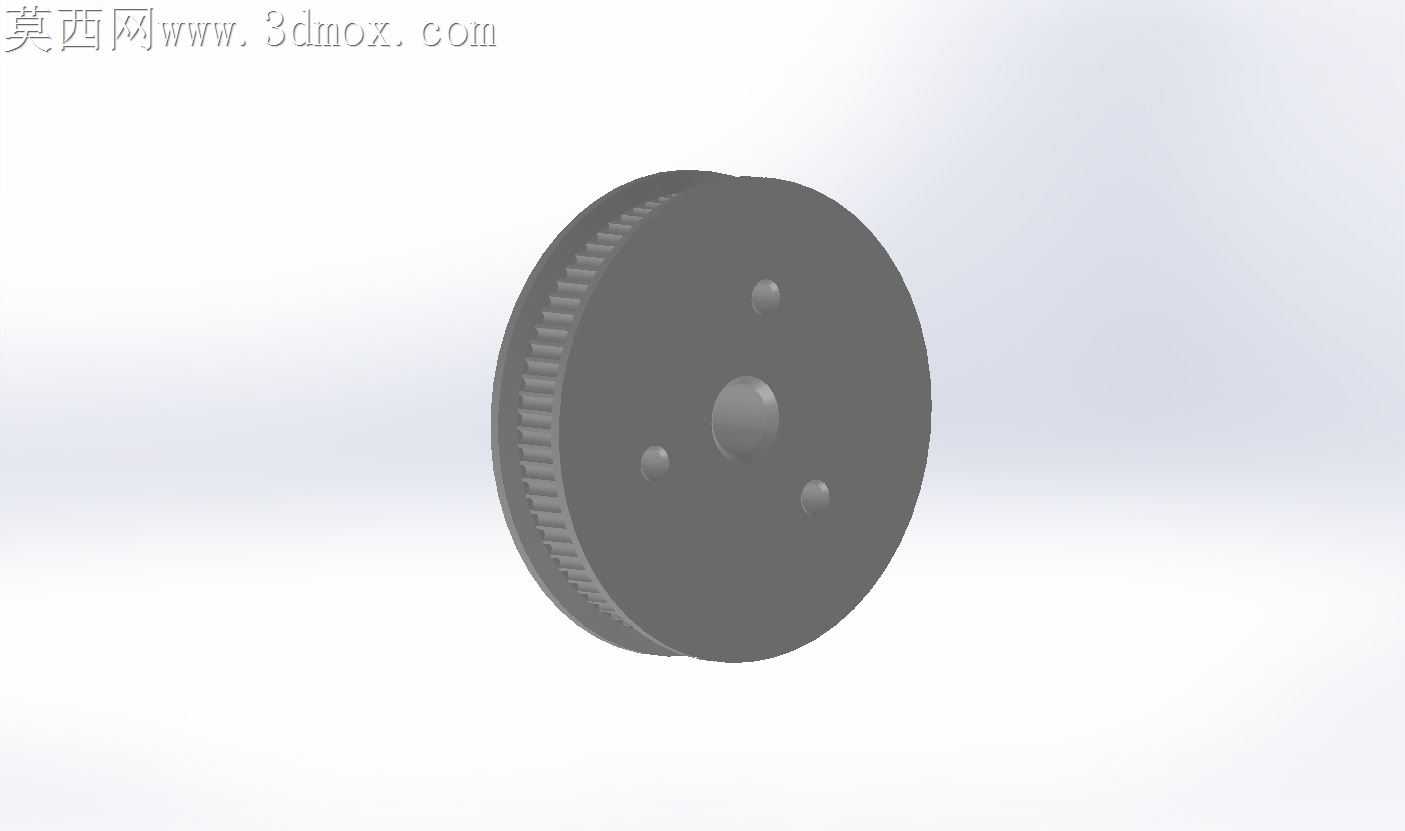

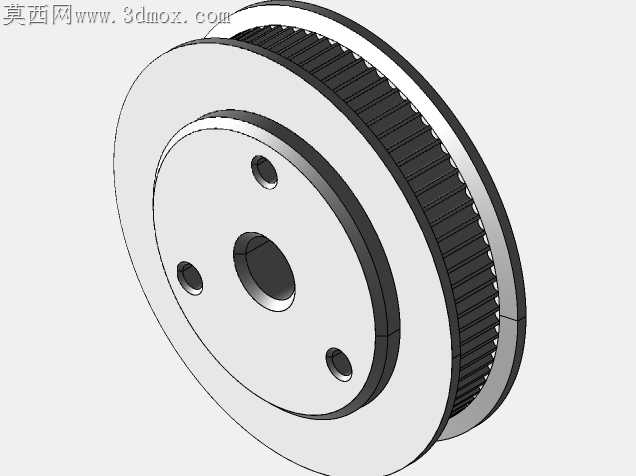

做这个GT2 80齿正时皮带轮的时候，最先敲定的是齿形的参数基准，毕竟同步传动最忌讳齿形啮合偏差，GT2的齿距是2mm，80齿对应的节圆直径算下来刚好贴合常用的传动比需求，建模的时候特意把齿槽的圆角做了0.1mm的过渡，没有用尖锐的直角，一来是实际加工的时候铣刀走刀不会留下应力集中的缺口，二来皮带啮合的时候不会因为棱角切割加快橡胶层的磨损。轮体的辐板部分没有做整面实心，而是在安装孔周围均匀布了三个减重孔，位置特意选在节圆半径向内三分之一的区域，这个位置既不会削弱轮体的抗扭强度，又能把整体重量降下来，高速转动的时候惯量更小，传动响应更跟手。中间的安装轴孔做了H7的公差预留，建模的时候直接把配合间隙的数值算进了特征尺寸里，不用后期再改参数，轴孔周围的凸台特意加高了1.2mm，和轴装配的时候接触面更贴合，不会出现轮体偏摆的问题。齿面的建模没有用简单的拉伸切除，而是先画好单个齿的齿廓曲线，用圆周阵列的时候特意做了齿向的微小拔模斜度，角度控制在0.5度，刚好适配注塑或者线切割加工的脱模、退刀需求，不会出现卡料的情况。两侧的挡边做了0.8mm的凸起高度，比皮带的宽度多出0.3mm的余量，装配的时候就算皮带存在轻微的安装偏移，也不会出现脱带跳齿的问题。渲染调试材质的时候，轮体主体选了阳极氧化铝的质感，齿面部分稍微调高了一点粗糙度参数，模拟实际使用中啮合带来的细微磨砂质感，挡边部分做了亮面金属的反光效果，区分开不同加工面的视觉差异，打光的时候用了45度侧光，刚好能把齿槽的轮廓和安装孔的深度层次照出来，不会出现一片死白看不清结构的情况。做轴孔和宽度自定义的参数关联的时候，把轴孔直径、轮体宽度和齿部的参数做了联动，改轴孔尺寸的时候不会影响齿形的啮合精度，改轮宽的时候挡边的位置会自动跟着适配，不用逐个特征调整尺寸，不管是用来做3D打印的原型件，还是出机加工图纸做金属成品，都能直接调整参数适配不同的安装场景，不用重新从头建模。
