单风扇紧凑型台式机独立显卡外观结构设计

项目分类:通用机械零部件 发布时间:2020-06-30 ID:117694
  • 单风扇紧凑型台式机独立显卡外观结构设计
  • 单风扇紧凑型台式机独立显卡外观结构设计
  • 单风扇紧凑型台式机独立显卡外观结构设计

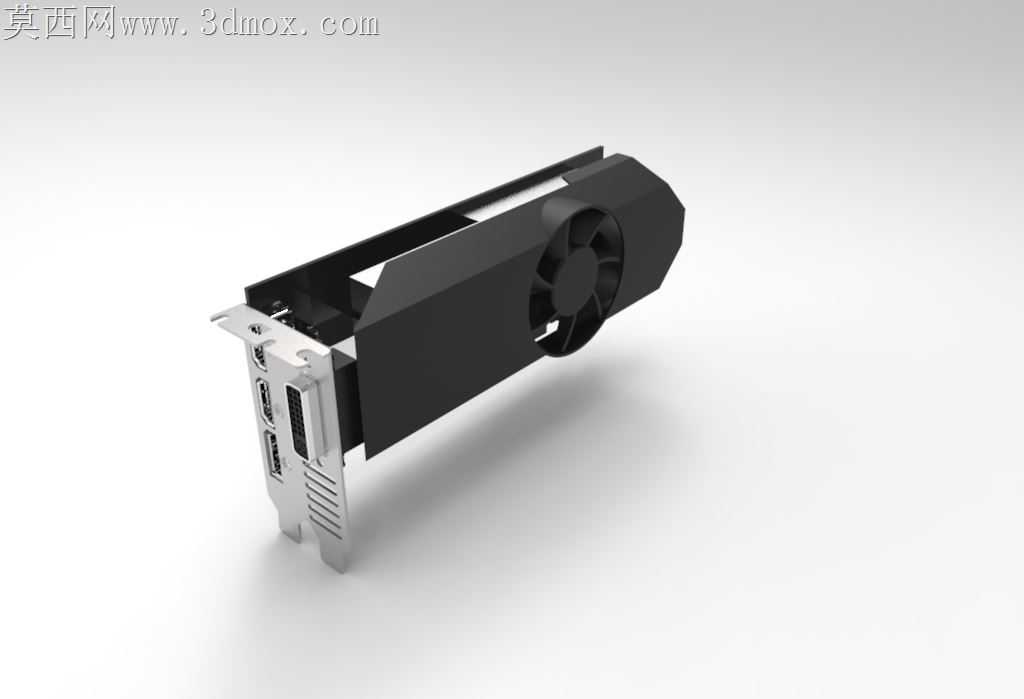

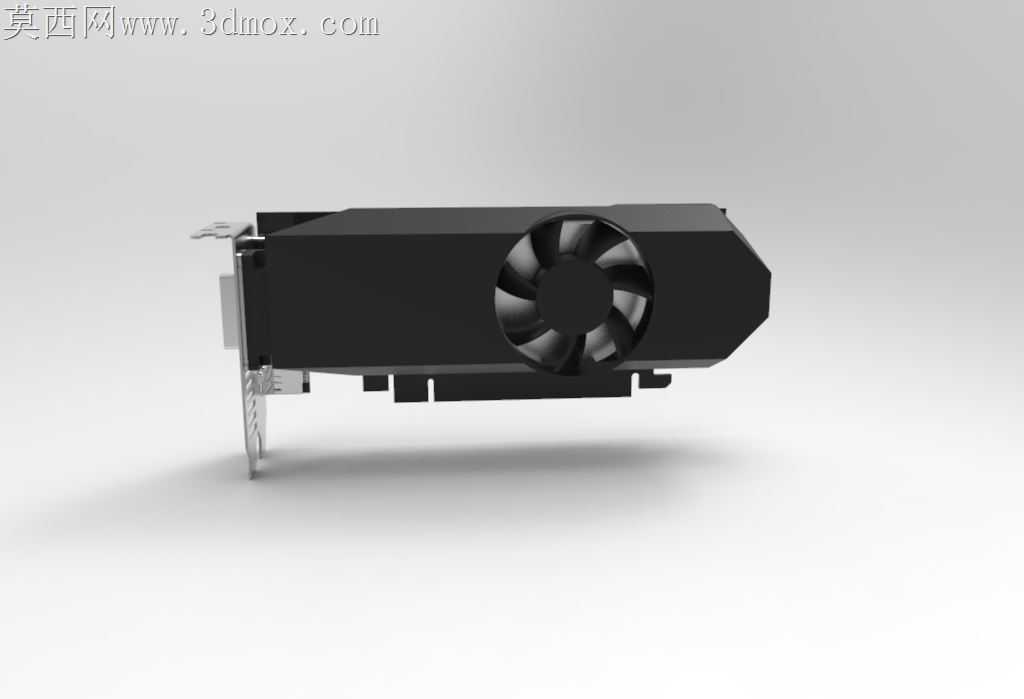

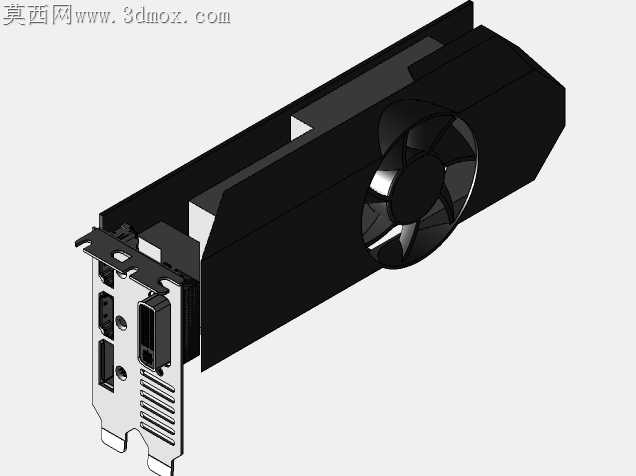

做这个显卡模型的时候,最先敲定的是紧凑型ITX机箱适配的尺寸边界,毕竟现在小机箱装机需求越来越多,太长的卡塞不进去是很多DIY玩家的痛点,所以整体长度控制在17厘米以内,高度也严格按照双槽PCIe设备的标准来做,不会出现挡旁边插槽的问题。一开始想过做双风扇的版本,但是算下来长度要超22厘米,直接放弃了双风扇方案,选了单颗9厘米直径的轴流风扇,扇叶做了不等距的切角处理,建模的时候特意把扇叶的倾斜角度调到28度,这个角度是之前做散热结构测试时送风效率最高的角度,不会出现扇叶边缘乱流的问题。

外壳部分没有做花里胡哨的RGB灯槽,毕竟是低调定位的实用款,整个外罩用一体化的曲面过渡,从风扇位置到显卡尾部做了缓慢的收窄,曲面放样的时候反复调了三次控制点,最开始做的版本侧面棱角太硬,渲染出来有很明显的折痕,后来把侧面的G2连续公差调到0.01毫米,才让整个外壳的曲面顺滑下来,没有突兀的拼接棱线。外壳和散热鳍片的预留间隙留了2毫米,既不会因为间隙太大晃荡,也不会因为公差太小装的时候卡壳。

PCB板部分没有做满铺的夸张设计,核心供电位置的电容、电感都按照真实公版1050Ti的布局来排布,金手指部分做了标准的PCIe x16长度,挡板位置的接口依次做了DP、HDMI、DVI三个常用接口,每个接口的固定卡扣位置都留了对应的安装孔,挡板上的散热格栅做了长短错落的条形开孔,开孔率控制在35%左右,既能保证进风,又不会让挡板太软容易变形。

装配逻辑上是从内到外的层级,先把PCB板固定在散热底座的铜柱上,再扣上散热鳍片和风扇的组件,最后卡上外侧的塑料外罩,所有的卡扣位置都做了0.1毫米的导入倒角,装的时候不用硬掰就能顺滑卡入。材质调试的时候,外壳用了哑光磨砂黑的塑料材质,粗糙度调到0.3,不会留指纹的那种质感,风扇扇叶用了半哑光的黑色工程塑料,PCB板用了典型的深绿阻焊层材质,金手指做了亮面镀金的金属质感,挡板用了拉丝不锈钢的材质,粗糙度调到0.1,金属反光不会太刺眼。渲染的时候打了两盏侧上方的柔光,把外壳曲面的过渡光影打出来,不会出现死黑的阴影面,能清晰看到每个结构的衔接位置。整个模型没有做多余的装饰件,所有结构都是服务于紧凑型装机的实用需求,不管是用来做装机模拟演示,还是做硬件相关的教学演示素材,都能直接用,结构比例和真实产品完全一致,不会出现尺寸失真的问题。
