工业设备用脚踏式中断器踏板结构设计

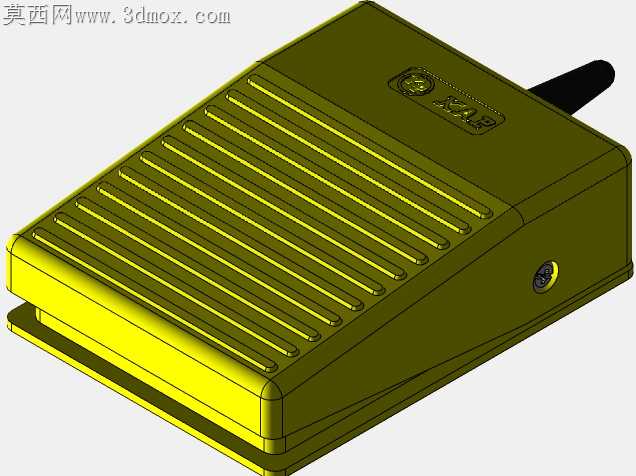

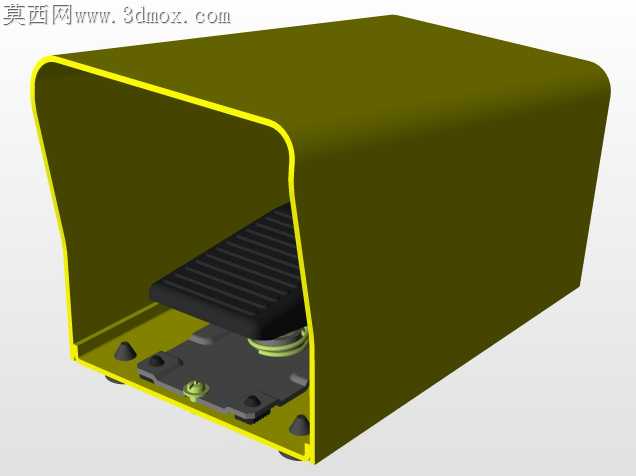

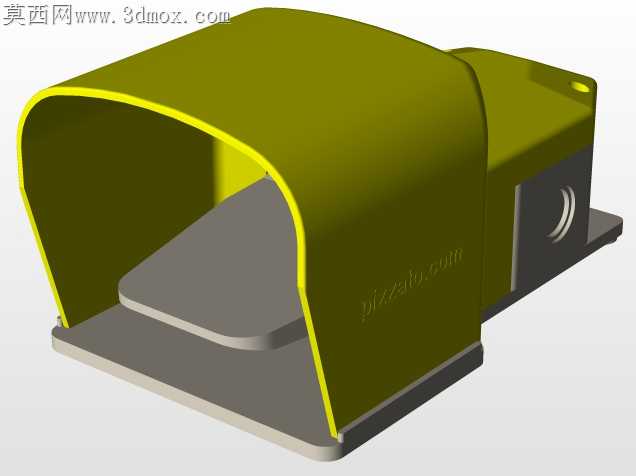

做这套脚踏中断器踏板的建模时，最先考虑的是车间实际使用场景里的误触问题，毕竟这类踏板是给工业设备做启停触发用的，工人脚边难免有工具、废料磕碰，要是没有防护结构很容易出误操作。一开始画草图的时候，先把踏板的触发行程做了限定，踩下的有效行程控制在15毫米，既不会因为行程太短一碰就触发，也不会因为行程太长踩下去费劲，长时间操作脚酸。防护盖的曲面弧度调了好多次，最开始做的是直角方壳，后来发现直角边缘容易磕到工人的工鞋鞋帮，还容易积灰卡铁屑，就把所有外露的棱边都做了R8的圆角过渡，顶盖的弧度顺着脚踩下去的自然倾斜角度走，脚搭上去的时候不会有硌脚的硬棱角。

做内部装配配合的时候，特意把触发模块的安装位留了0.2毫米的间隙公差，毕竟实际加工的时候塑料件会有收缩变形，留这点间隙既能保证触发开关装进去不卡涩，也不会因为间隙太大晃荡导致触发不准。底座的防滑纹路一开始想做整面的菱形格，后来考虑到车间地面可能有油污，整面纹路反而容易存油打滑，就改成了边缘一圈凸起的防滑筋，中间留平的位置刚好贴防滑橡胶垫，安装孔位做了沉头设计，螺丝拧进去之后不会凸出来刮鞋底或者勾到工作服裤脚。

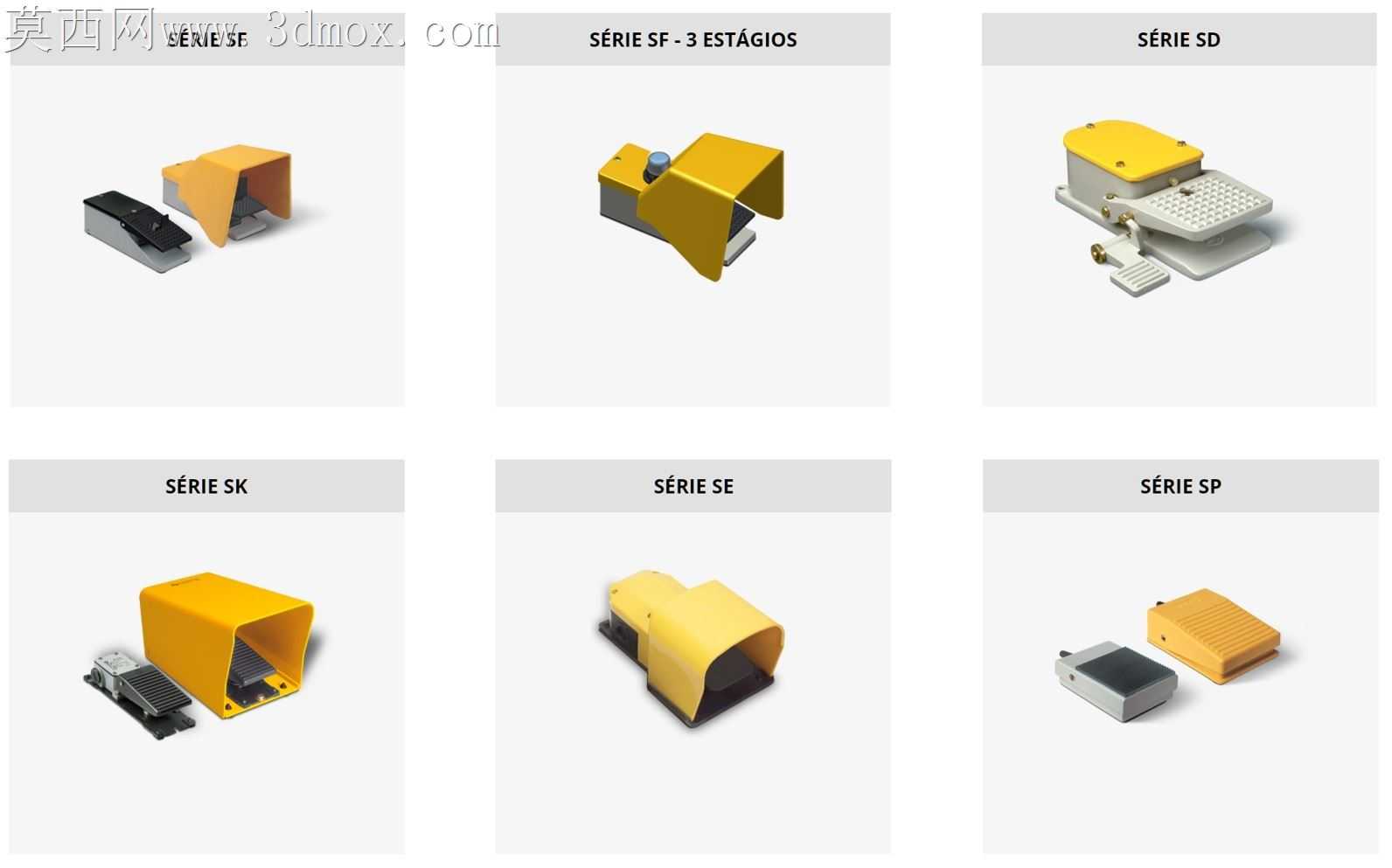

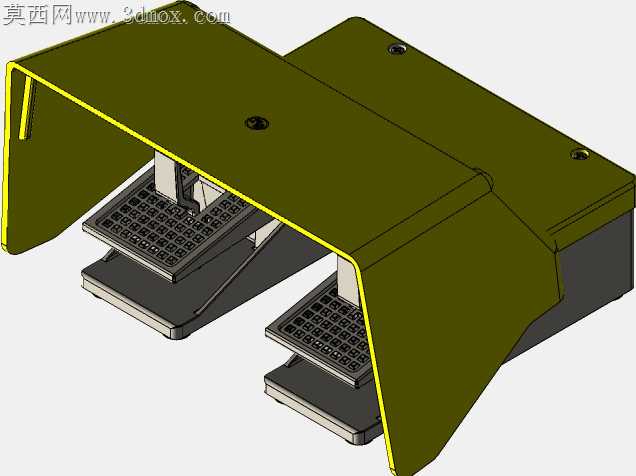

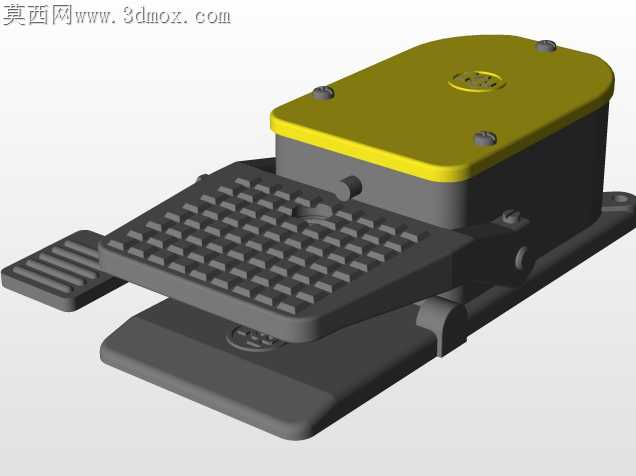

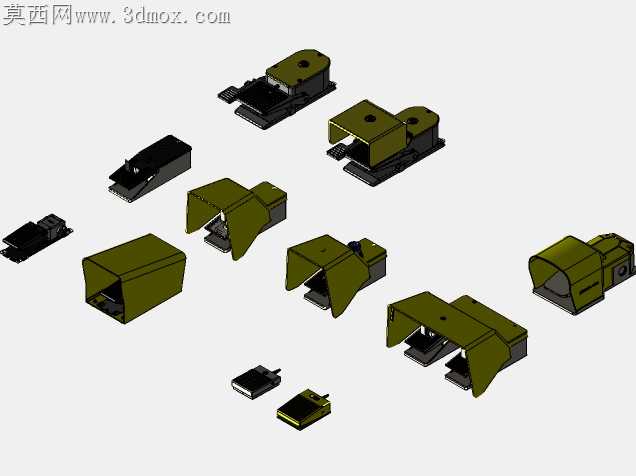

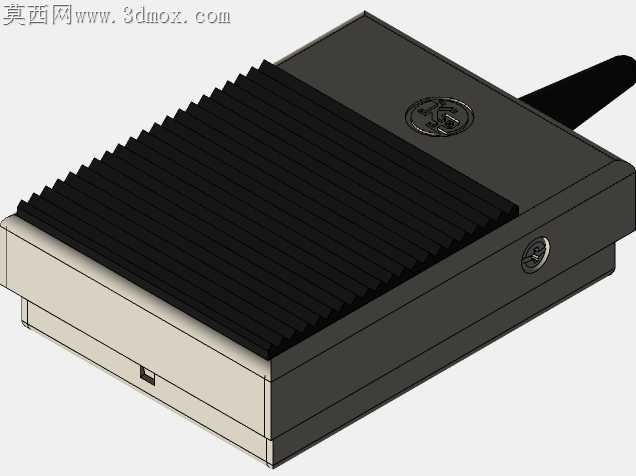

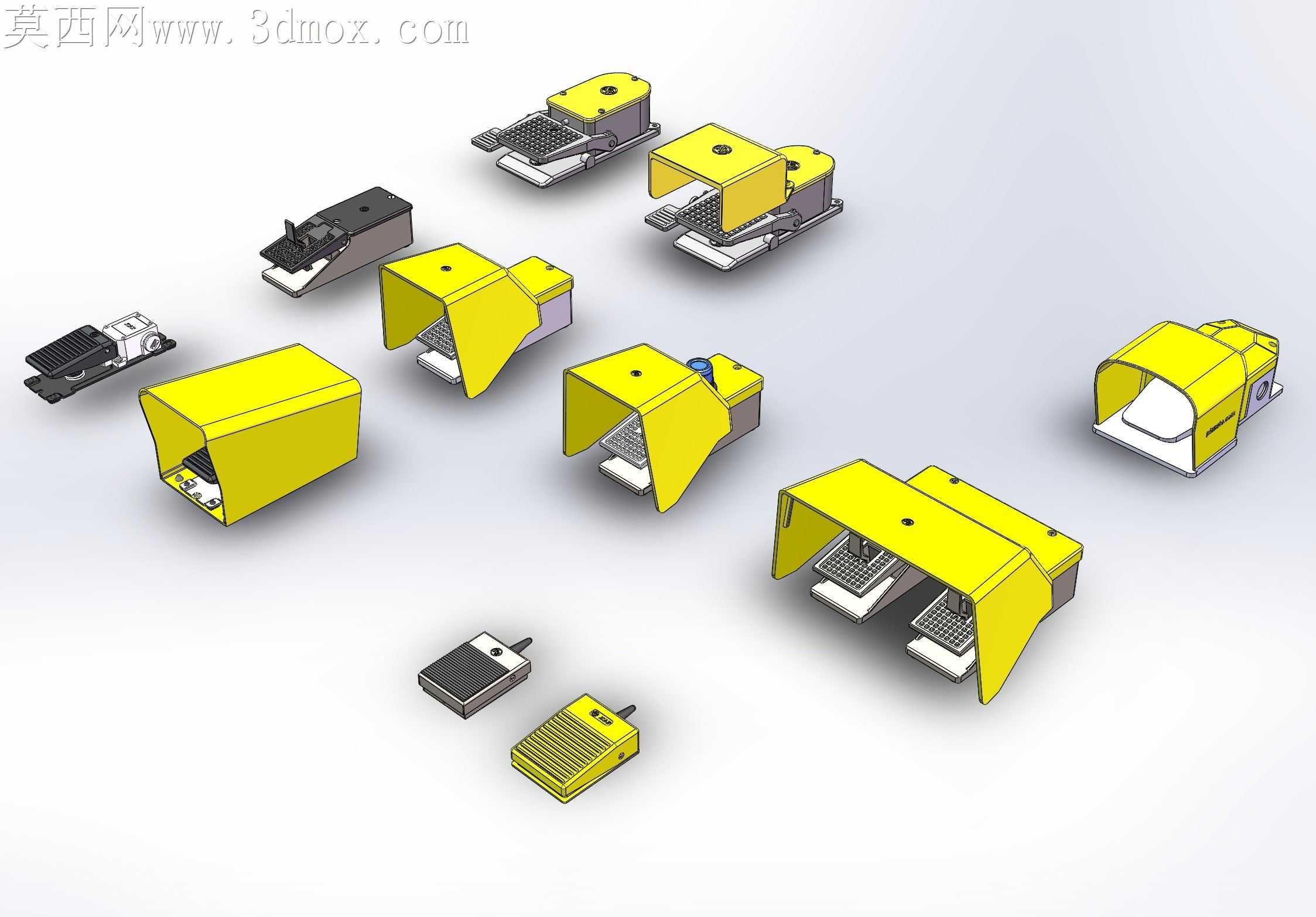

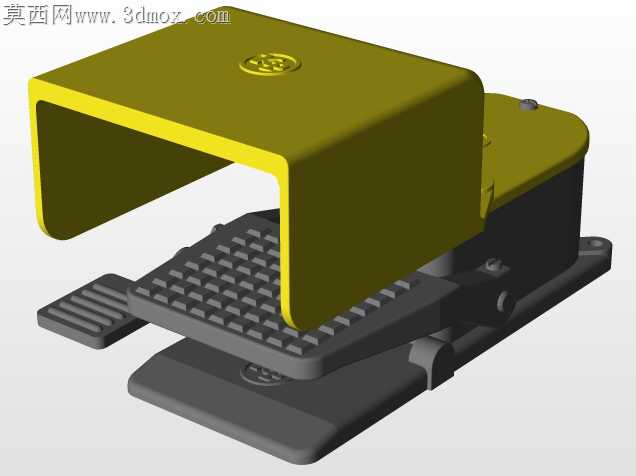

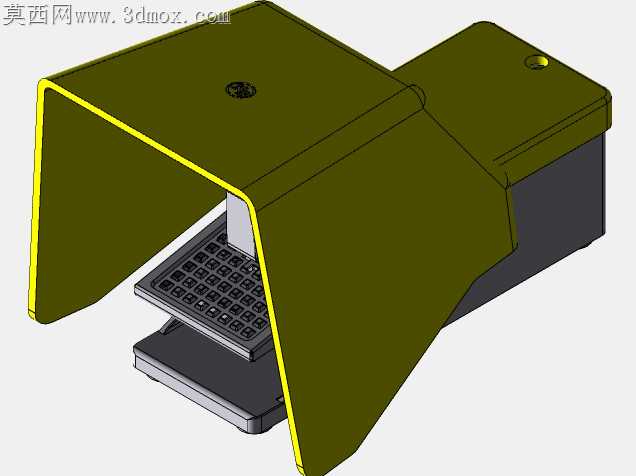

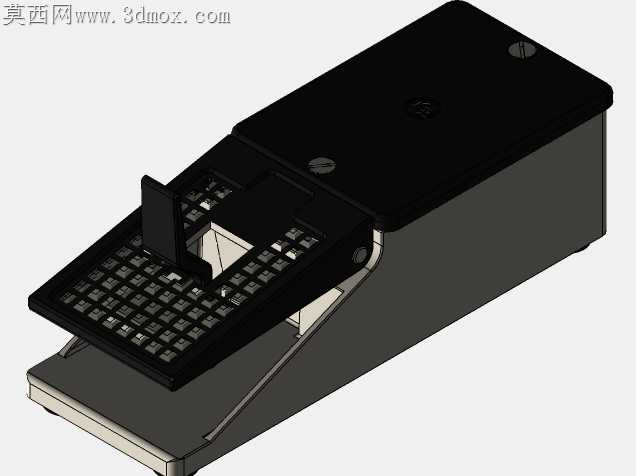

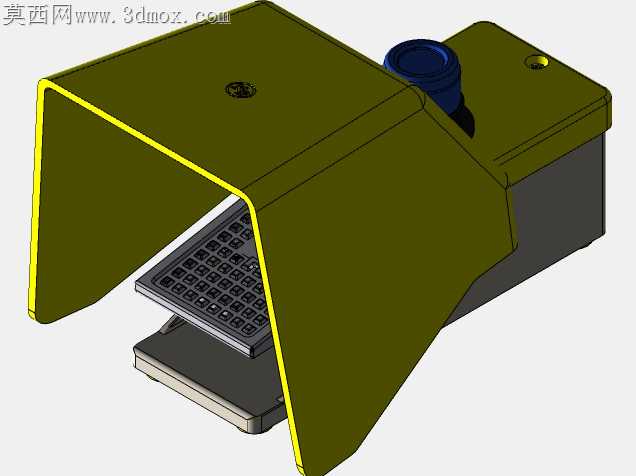

不同规格的踏板做了模块化的结构适配，单踏板、双踏板还有带额外急停按钮的款式，底座的安装尺寸全部统一，换不同功能的上盖就能组合出不同型号，不用重新开整套模具，这点在建模的时候就把配合基准做了统一，所有上盖和底座的卡扣位置、螺丝孔位完全对齐。材质渲染的时候，防护盖选了醒目的亮黄色工程塑料质感，特意把塑料表面的细微磨砂质感调出来，不会太亮反光晃眼，踏板的踩踏面做了深灰色的防滑纹理质感，底座用了偏深的耐脏黑色，金属触发件部分调了哑光镀锌的质感，不会像亮面金属那样在车间灯光下出反光干扰。

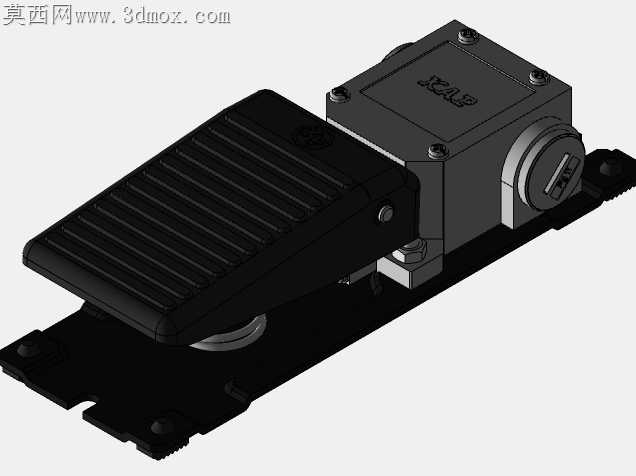

考虑到电缆出线的位置，在底座侧方做了带密封槽的出线口，能套橡胶密封圈，防止车间里的切削液、灰尘顺着电缆缝进到壳体里面，保护内部的触发触点。防护盖和底座的连接用了隐藏式的转轴，没有外露的轴销，不会因为铁屑卡进转轴缝隙导致盖子翻不开，转轴的转动阻尼调得刚好，盖子翻开之后能停在任意角度，不会自己掉下来砸到脚。整套模型把不同规格的款式都做了完整的装配，每个零件都能单独拆分，不管是做结构验证还是改型设计都能直接用，完全贴合工业现场的实际使用需求，没有多余的装饰性结构，每一处造型都是为了耐用、防误触、好维护做的设计。
