多层网带式螺旋冷却输送设备结构设计

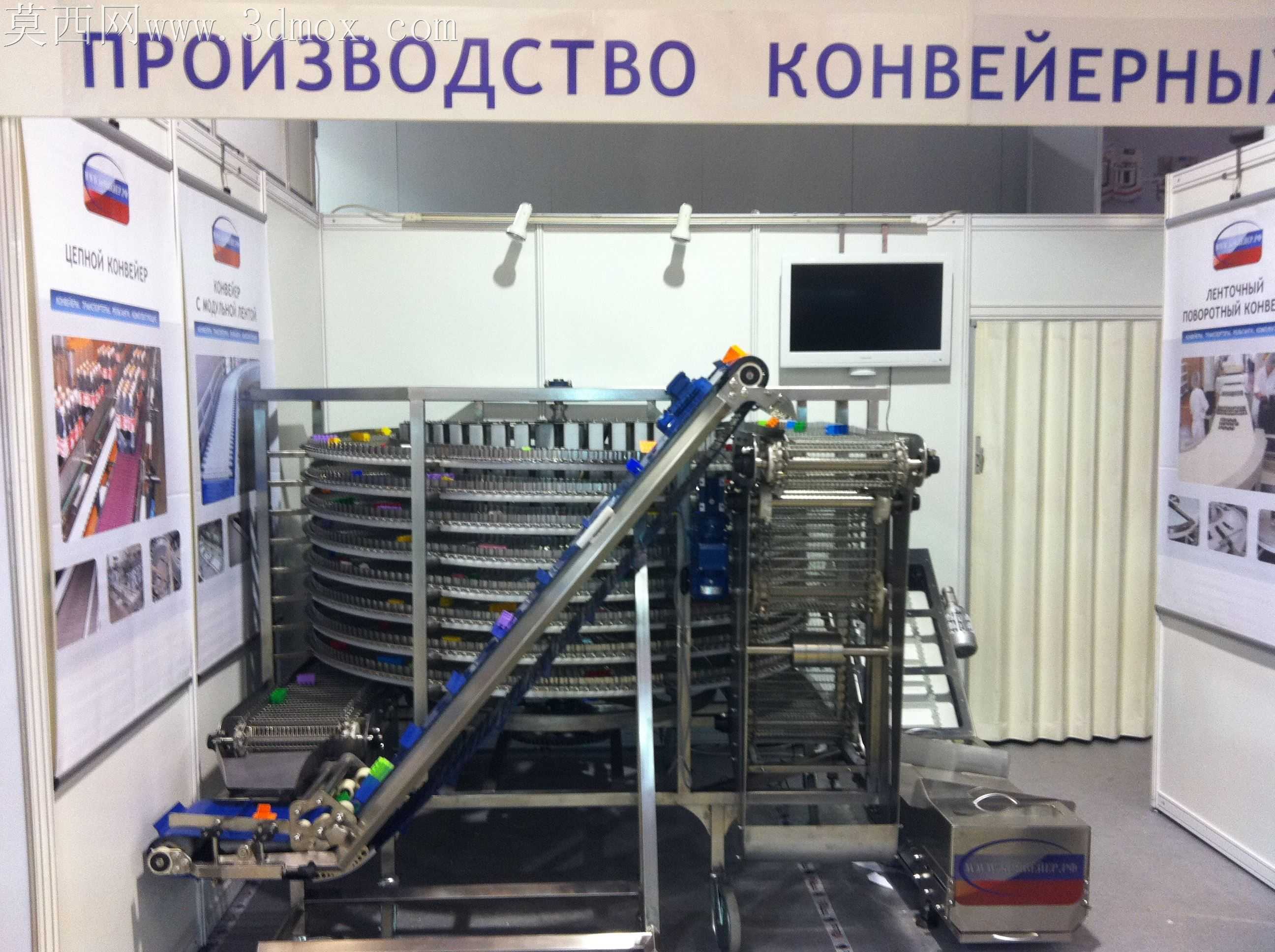

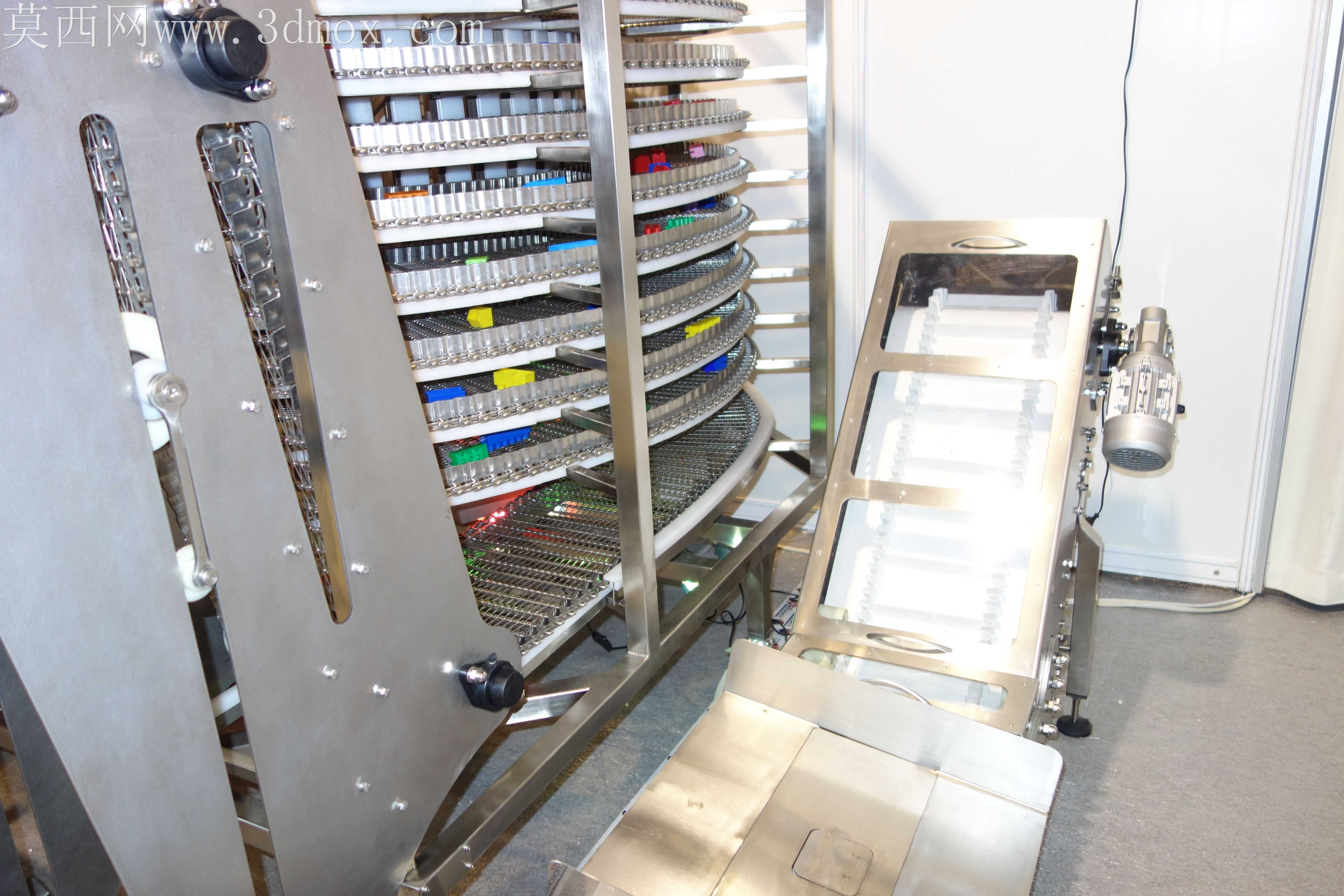

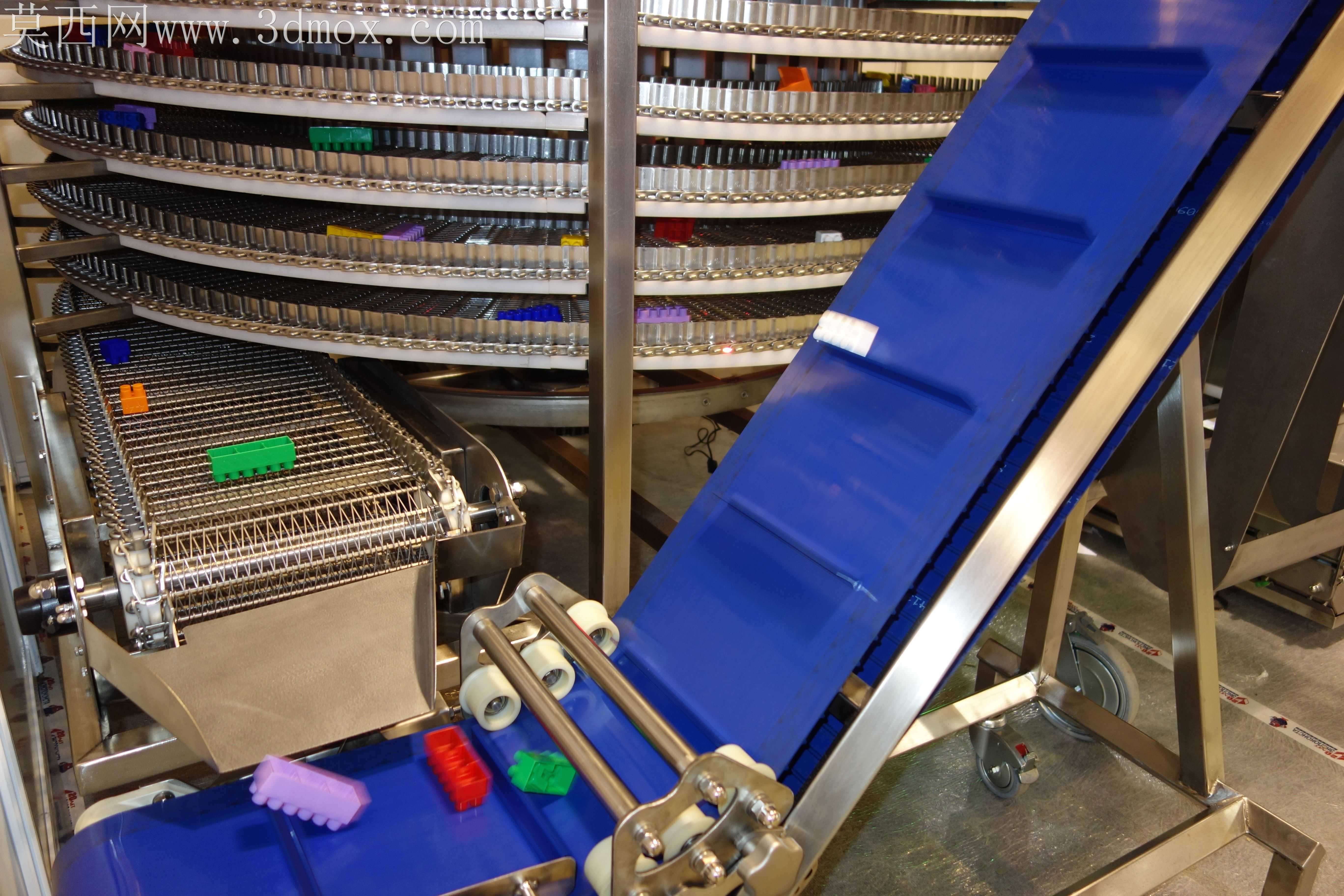

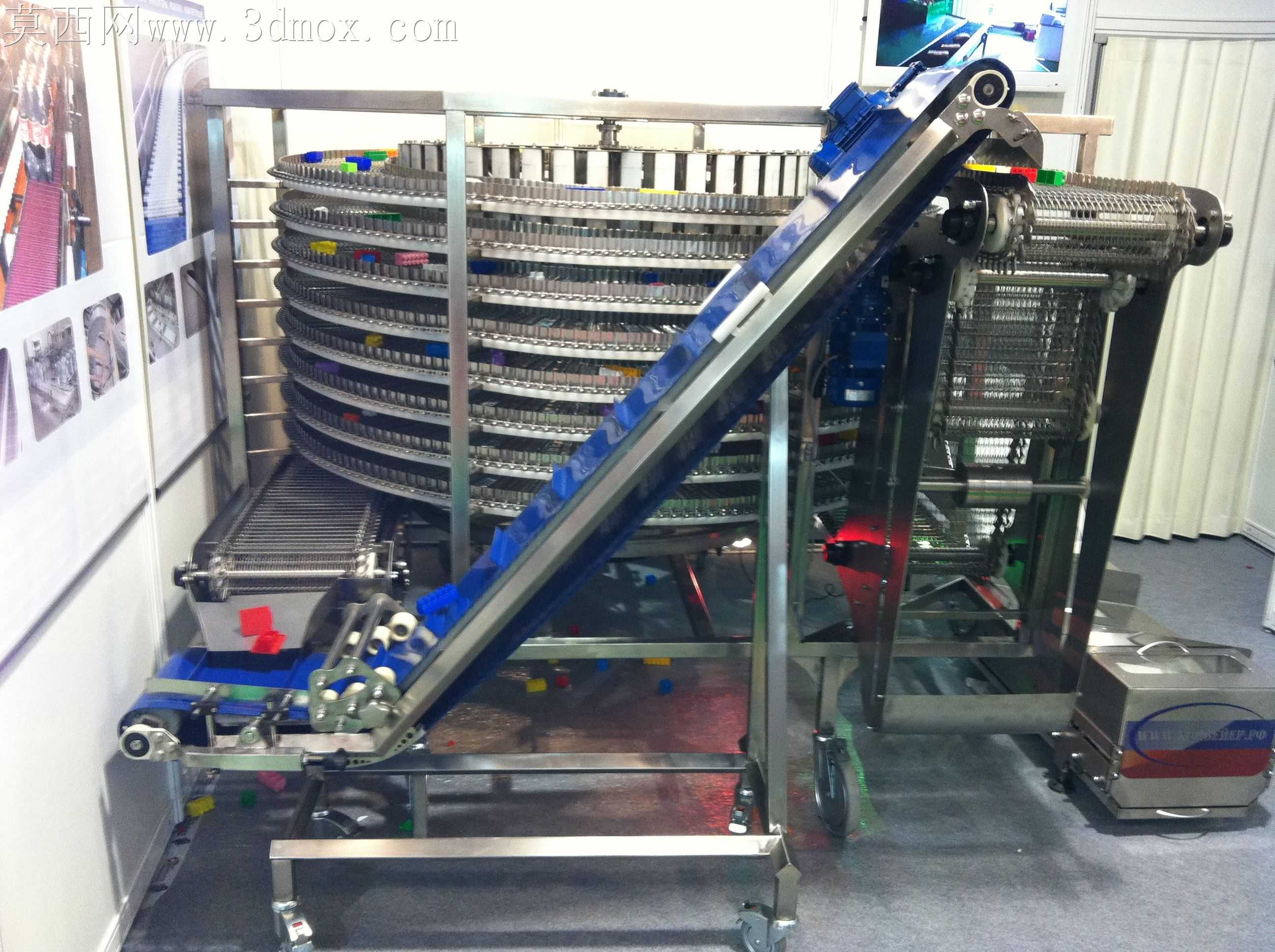

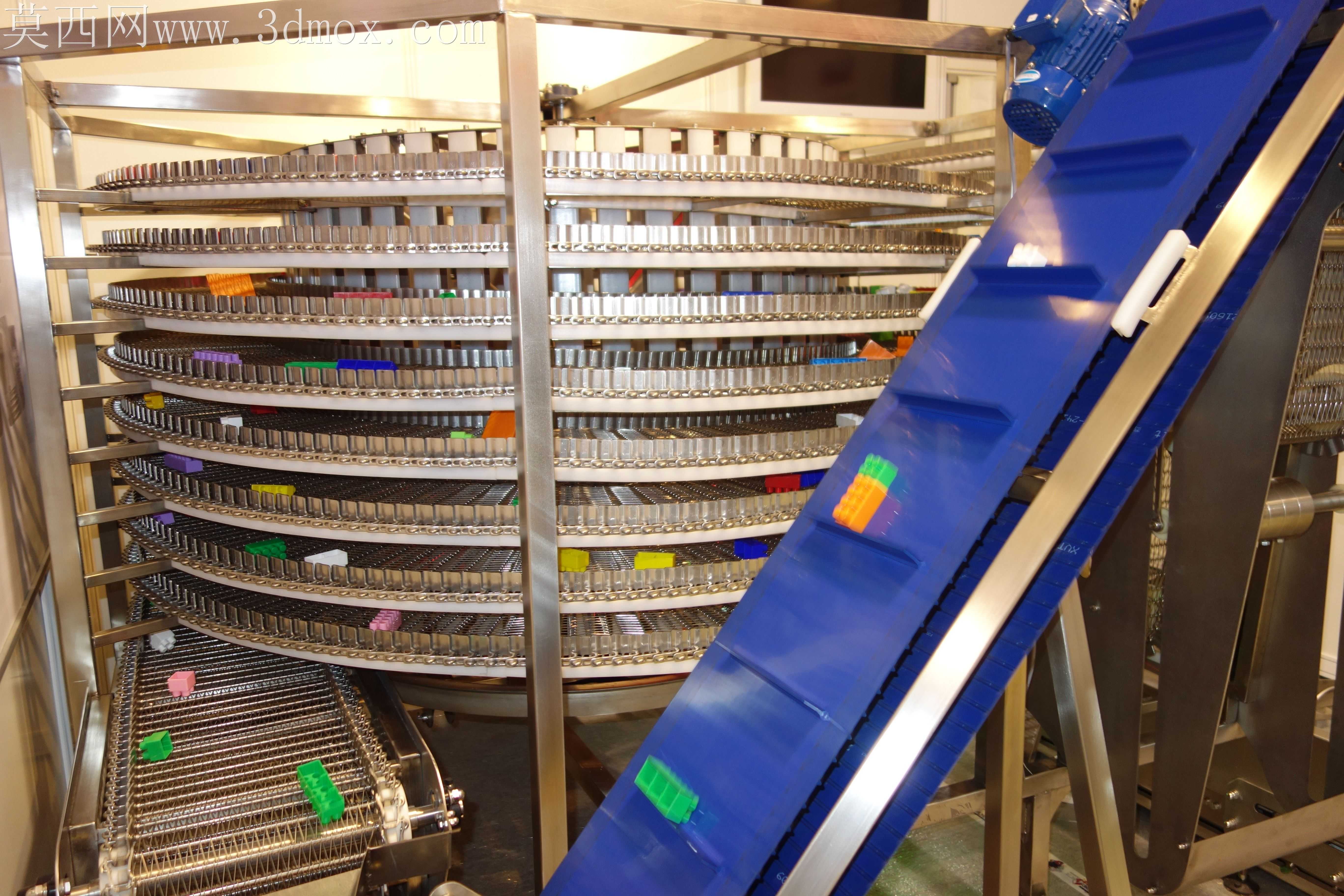

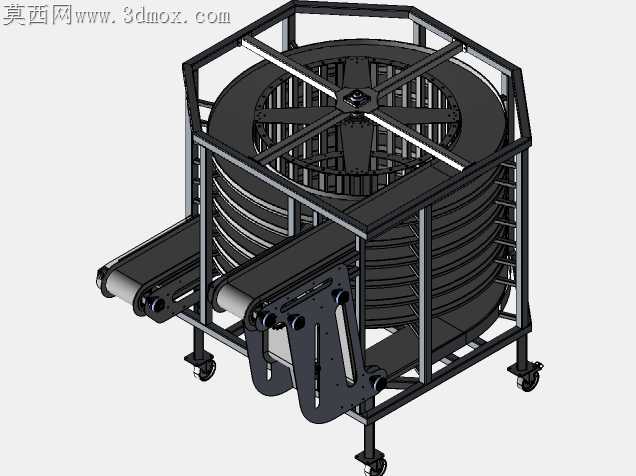

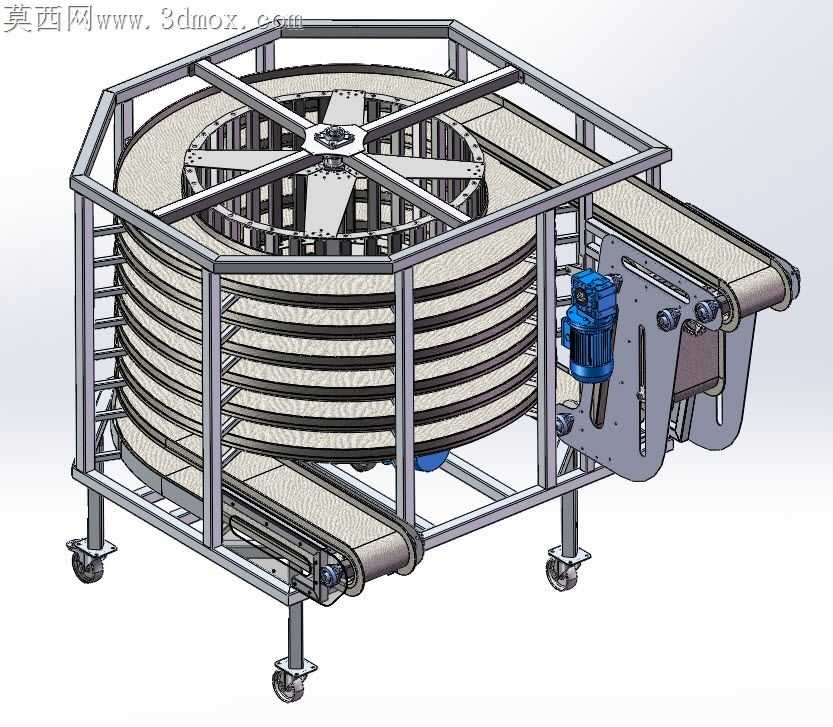

做这个螺旋输送设备的建模时，最先敲定的是垂直空间利用的核心逻辑，毕竟要在有限占地里实现长距离输送，靠多层螺旋盘绕的结构才能把输送路径拉长，满足产品堆积、冷冻冷却的工艺停留时长要求。一开始纠结过螺旋导轨的支撑方式，要是做整圈一体式的支撑弯轨，加工折弯的精度很难保证，后期网带运行容易卡滞，最后改成了分段式的支撑横梁，每一段对应螺旋上升的固定角度，用铝型材框架做承载主体，既方便下料切割，装配的时候也能逐段调整水平度，避免累积误差导致网带跑偏。

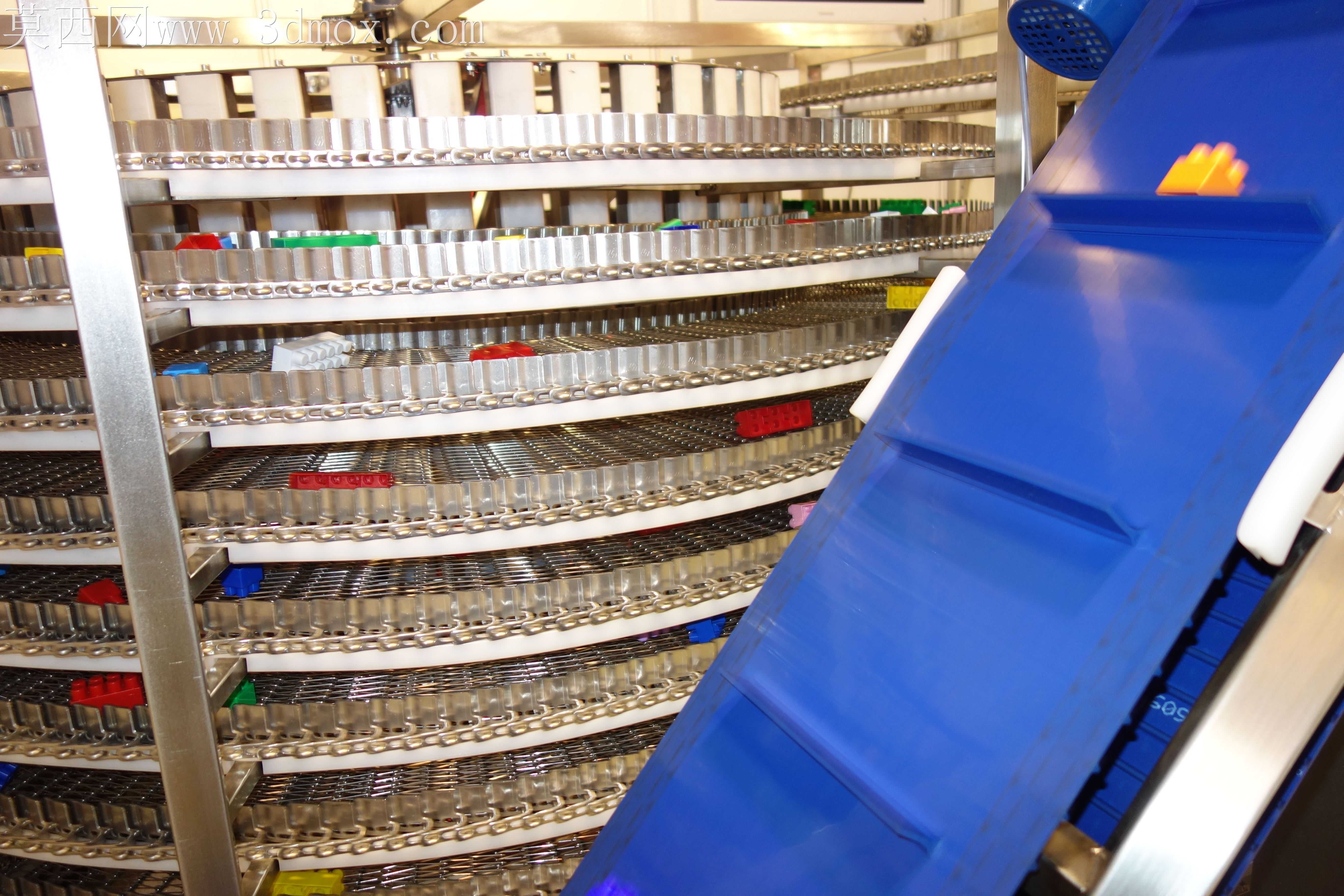

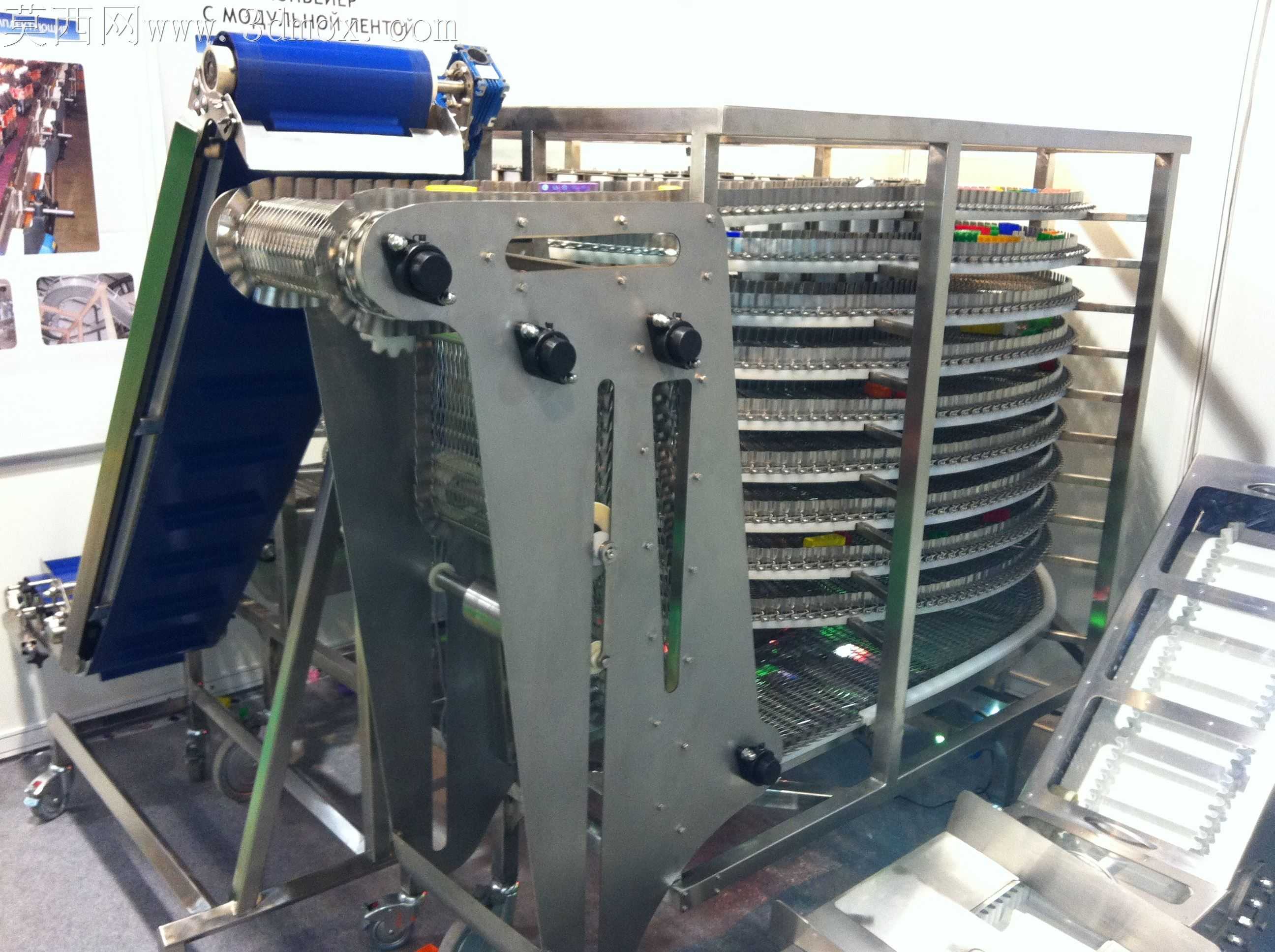

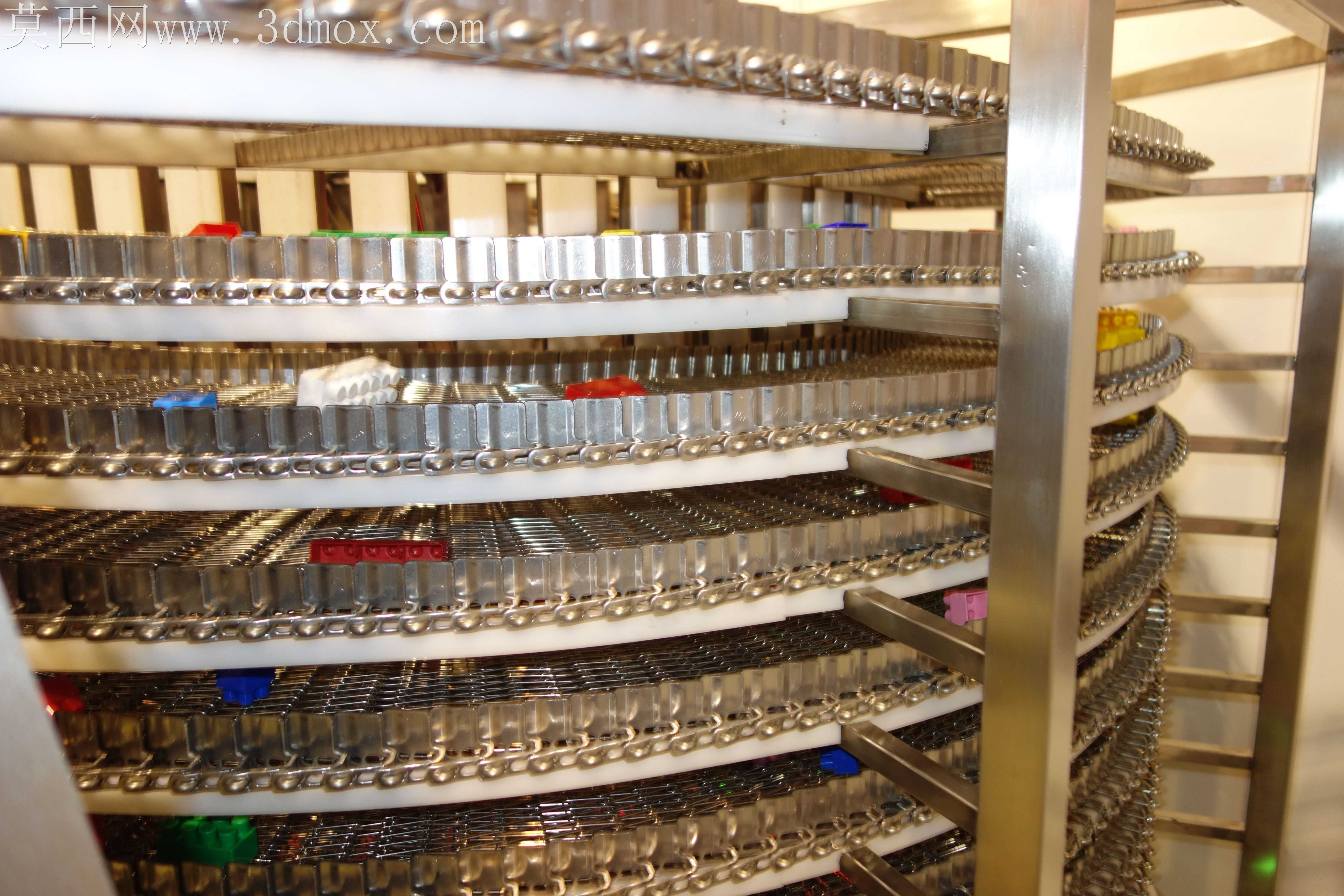

网带的选型建模也花了不少心思，一开始想用普通的平皮带，但是考虑到设备要适配冷冻、冷却的工况，平皮带的透气性差，物料和带面接触的位置容易积冷凝水，换成镂空的网带结构之后，建模的时候特意把网带的铰接间隙留足，避免低温环境下材料收缩导致铰接处卡涩，同时网带的侧边做了加高的挡边，防止螺旋段输送的时候物料滑落。驱动端的布置没有选传统的顶部驱动，而是放在了下层出料端的位置，搭配减速电机直连驱动辊，一方面降低了设备顶部的重心，运行的时候更稳，另一方面检修的时候不用爬到设备顶部，站在地面就能完成维护操作。

框架底部的脚轮特意选了带刹车的万向轮，建模的时候把脚轮的安装座做了加强筋处理，毕竟整台设备装满物料之后重量不小，普通的薄安装板长期承重容易变形。螺旋中心的支撑轴部分，一开始做的是实心轴，算完重量之后发现太沉，换成了空心的筒体结构，外围加放射状的支撑辐条连接每一层螺旋的内圈导轨，既保证了整体结构的刚性，又能减轻设备自重，辐条的角度特意和网带的运行方向做了错位，避免运行的时候和网带的内侧边缘产生剐蹭。

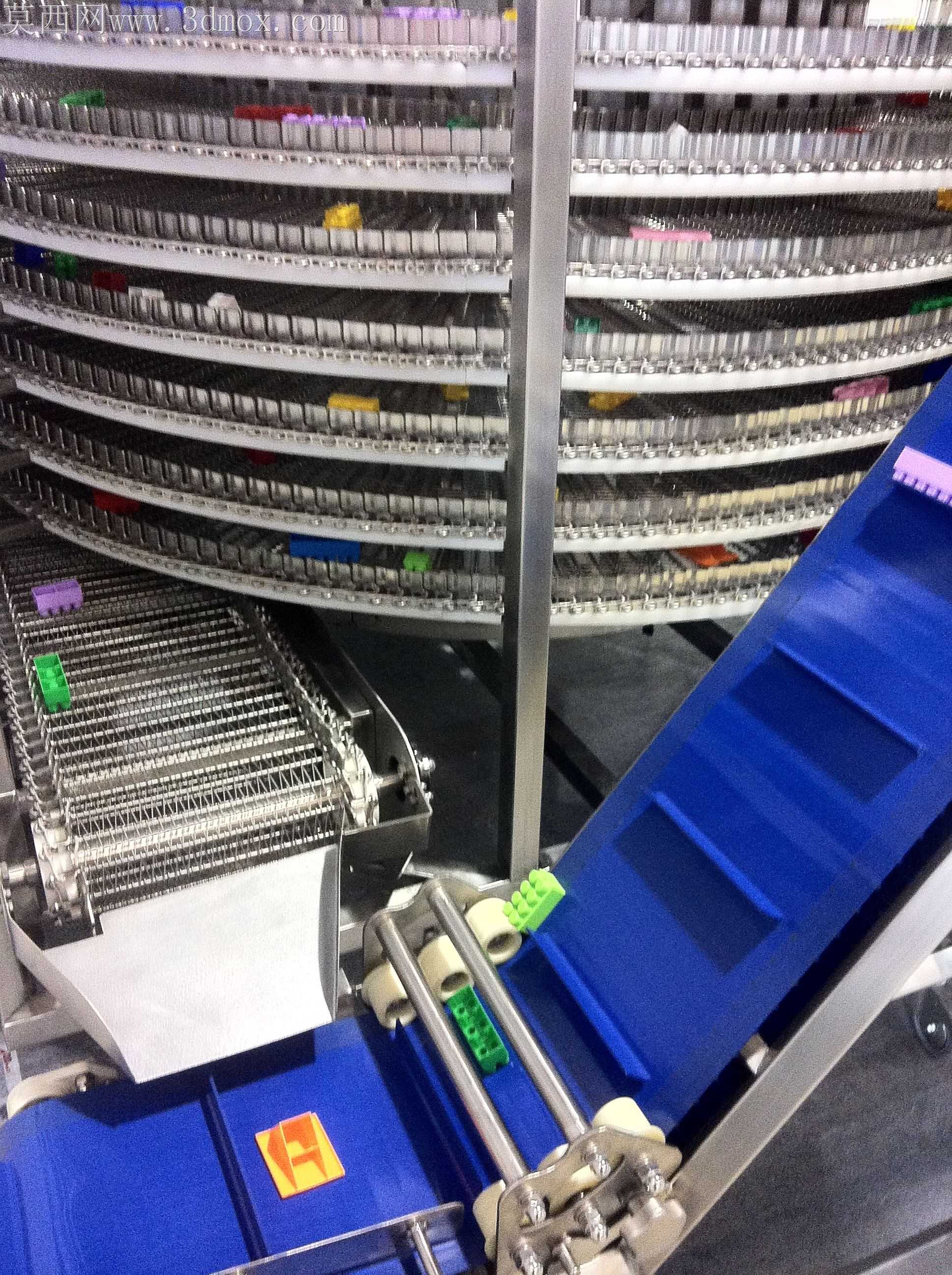

做装配配合的时候，特意把每一层网带的衔接间隙控制在1毫米以内，上下层螺旋的过渡段做了平滑的导向板，避免物料在层间接驳的时候卡滞。渲染调试材质的时候，框架部分用了磨砂不锈钢的材质，还原工业设备的金属质感，网带部分用了浅灰色的食品级PU材质，减速电机部分做了蓝色的烤漆质感，打光的时候特意在螺旋层的间隙里补了辅助光，把多层盘绕的结构层次展现出来，不会因为层间距小就显得结构糊成一团。

这个设计最实用的点在于预留了改造空间，不管是调整螺旋的层数来改变输送总长度，还是在网带上方加装喷淋、风干、清洗的组件，都能直接在现有框架上拓展安装位，不用重新改动主体结构，不管是食品冷却、工业工件的缓存输送，还是生产线上的物料堆积暂存，都能适配对应的工况需求，网带清洗的功能也在建模的时候预留了喷淋管的安装位置，后期加装不用额外打孔改结构。
