带振动料斗的倾斜进料带式输送提升设备

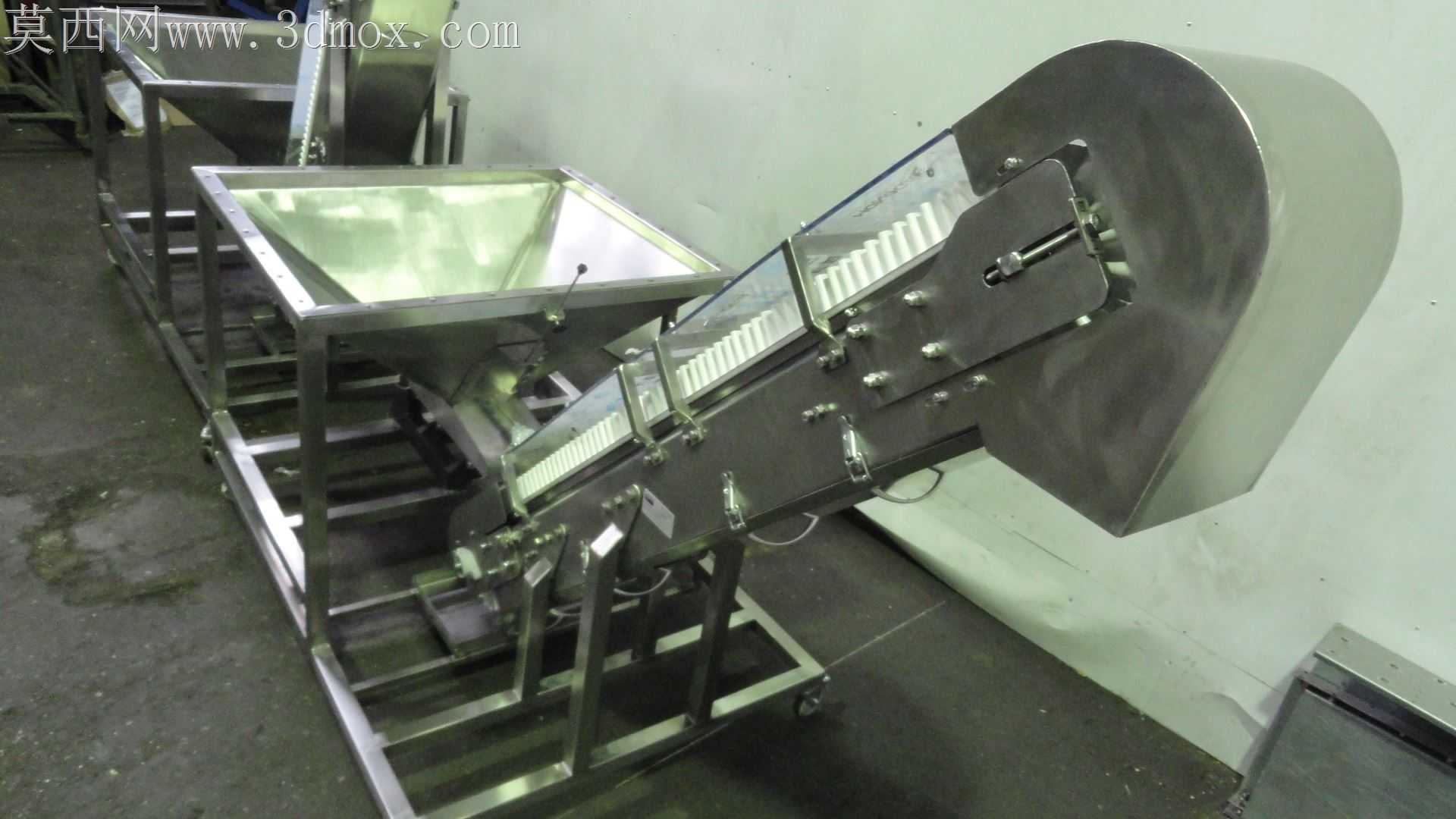

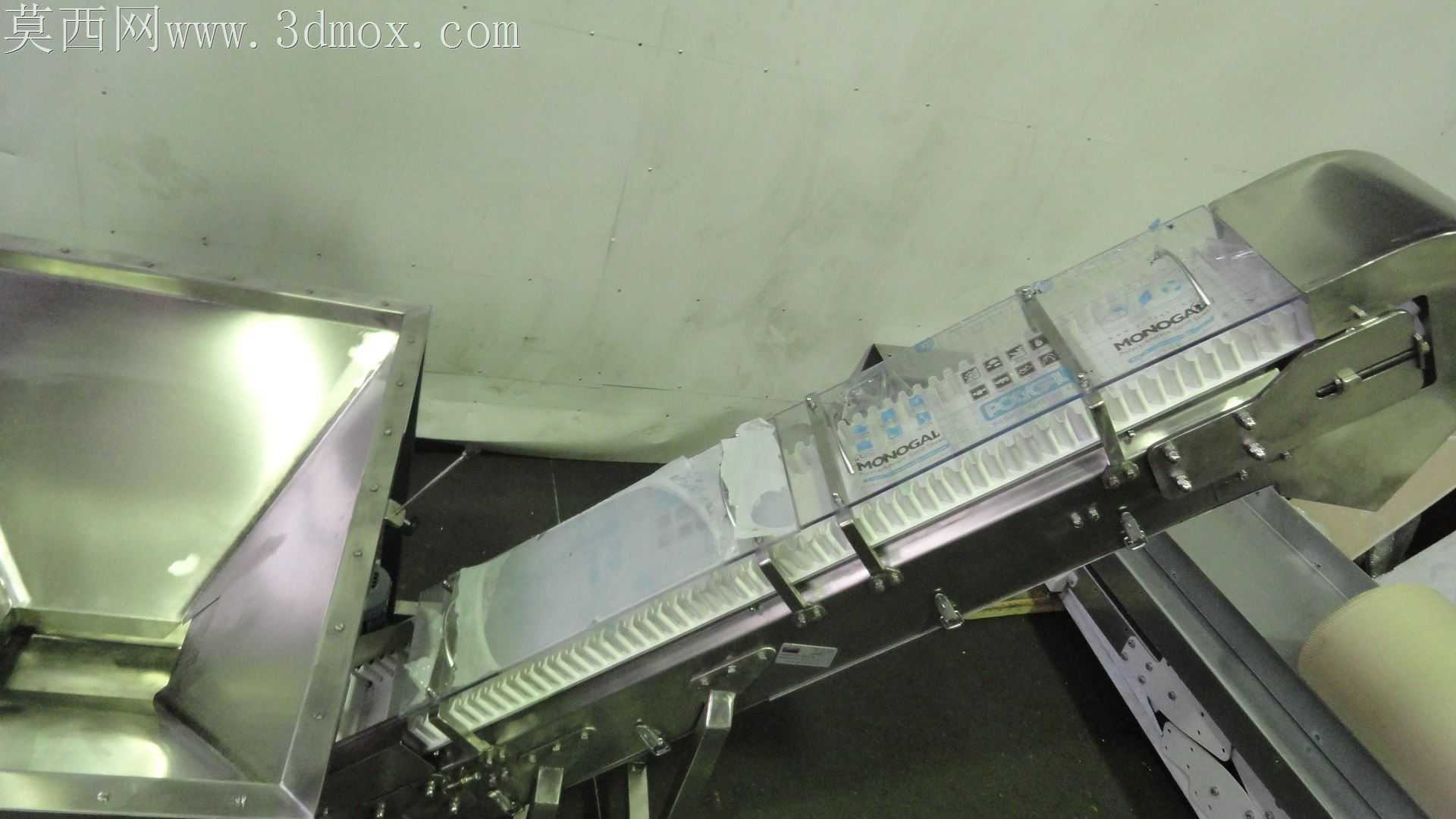

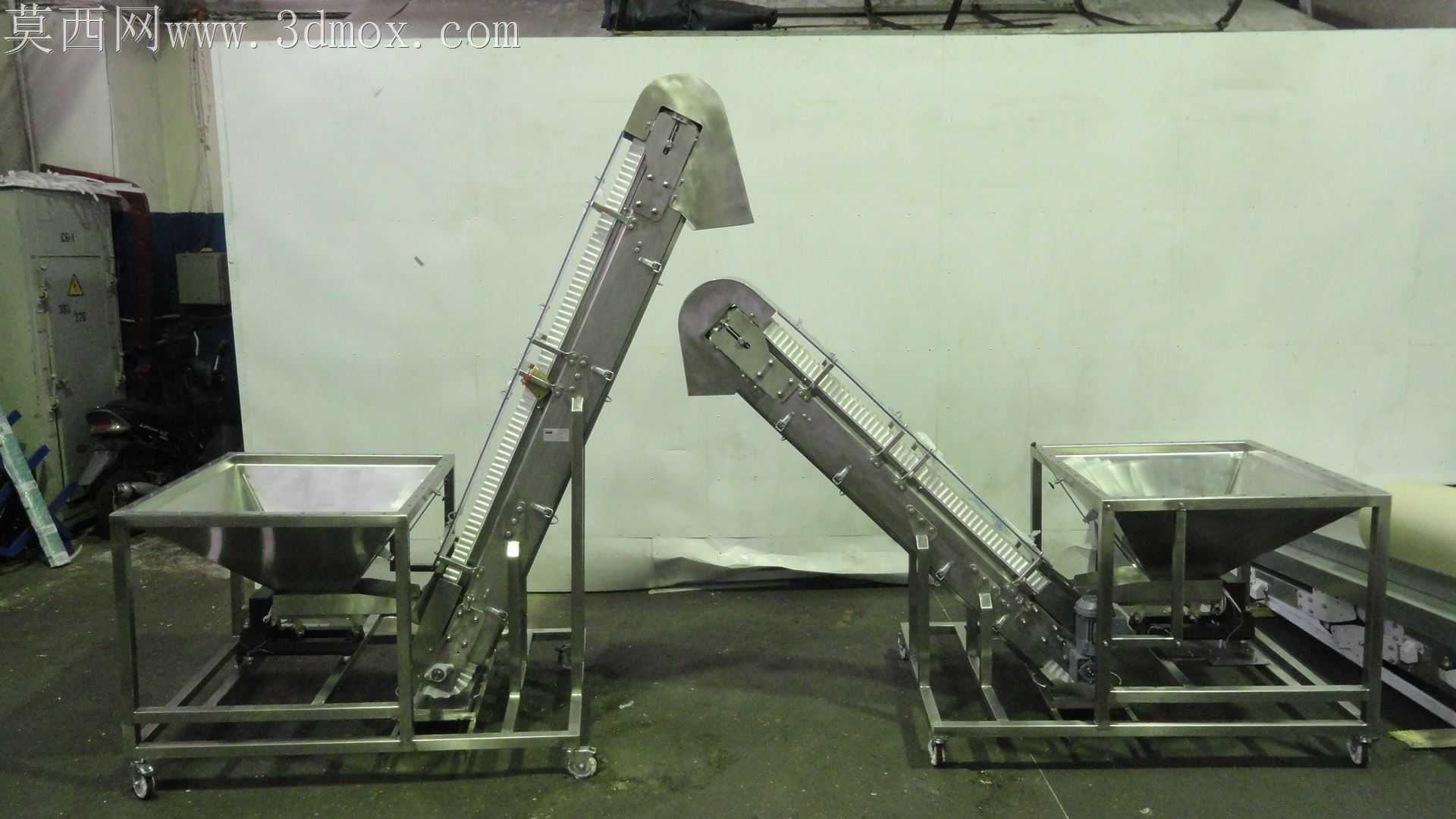

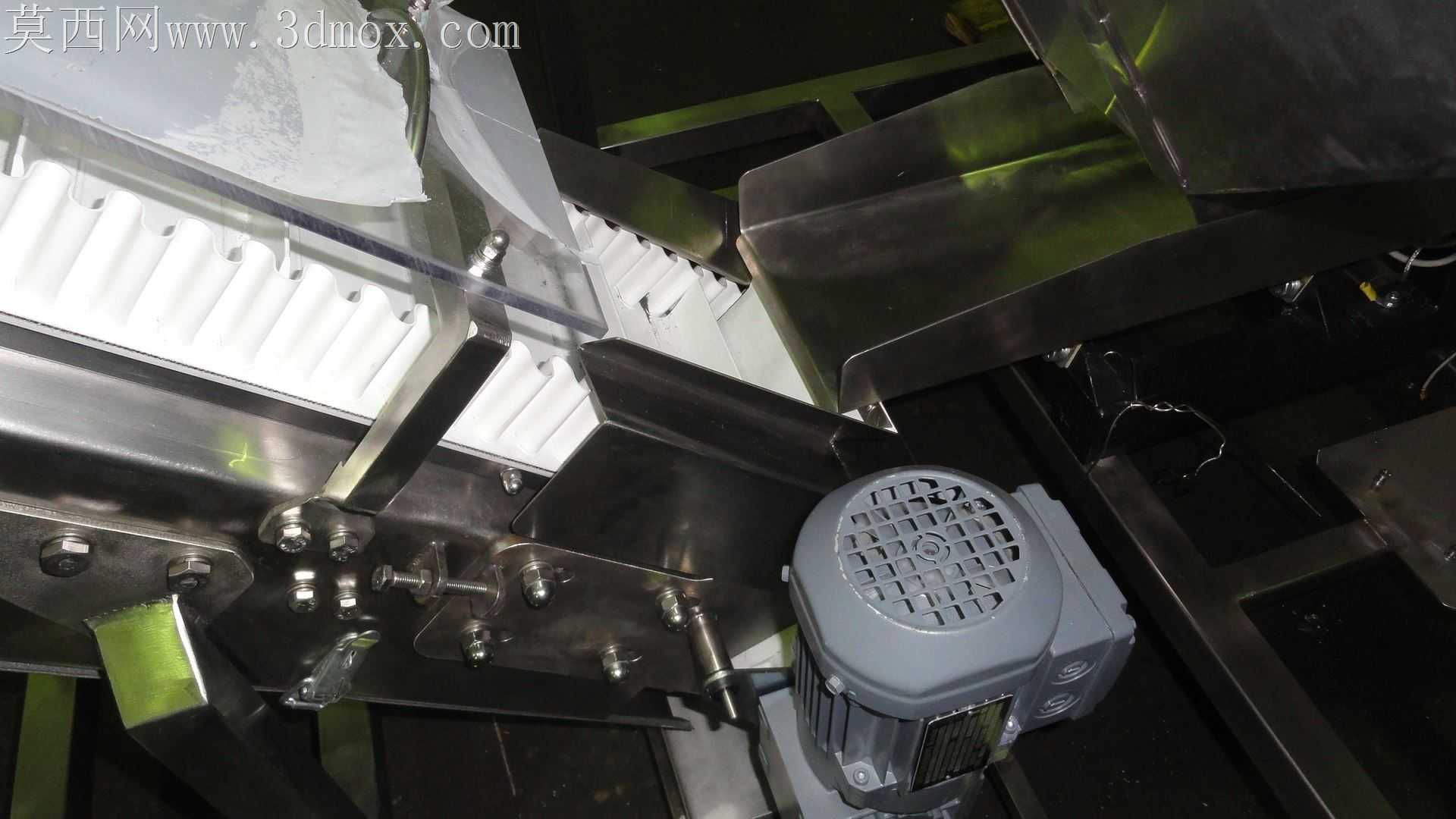

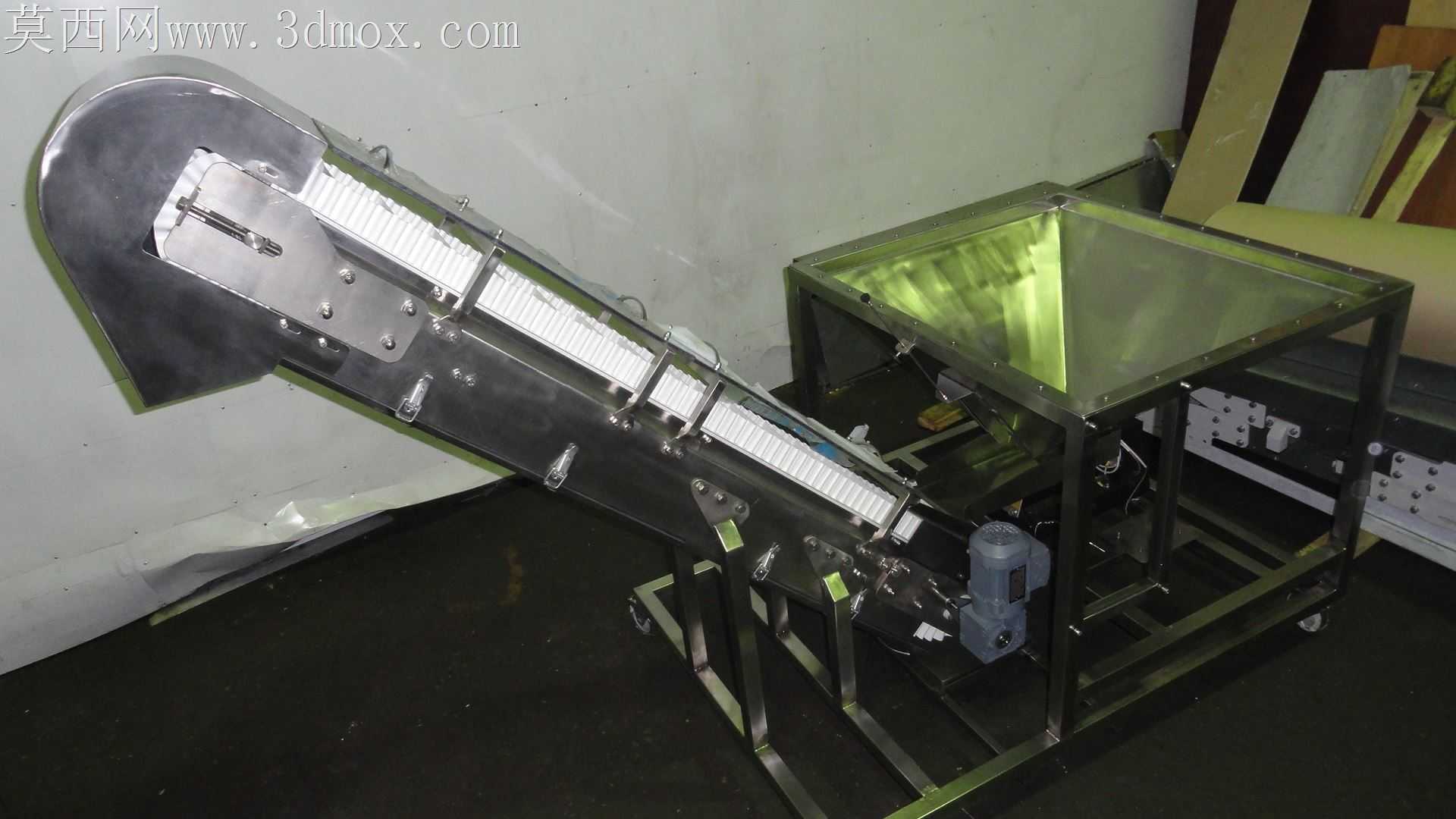

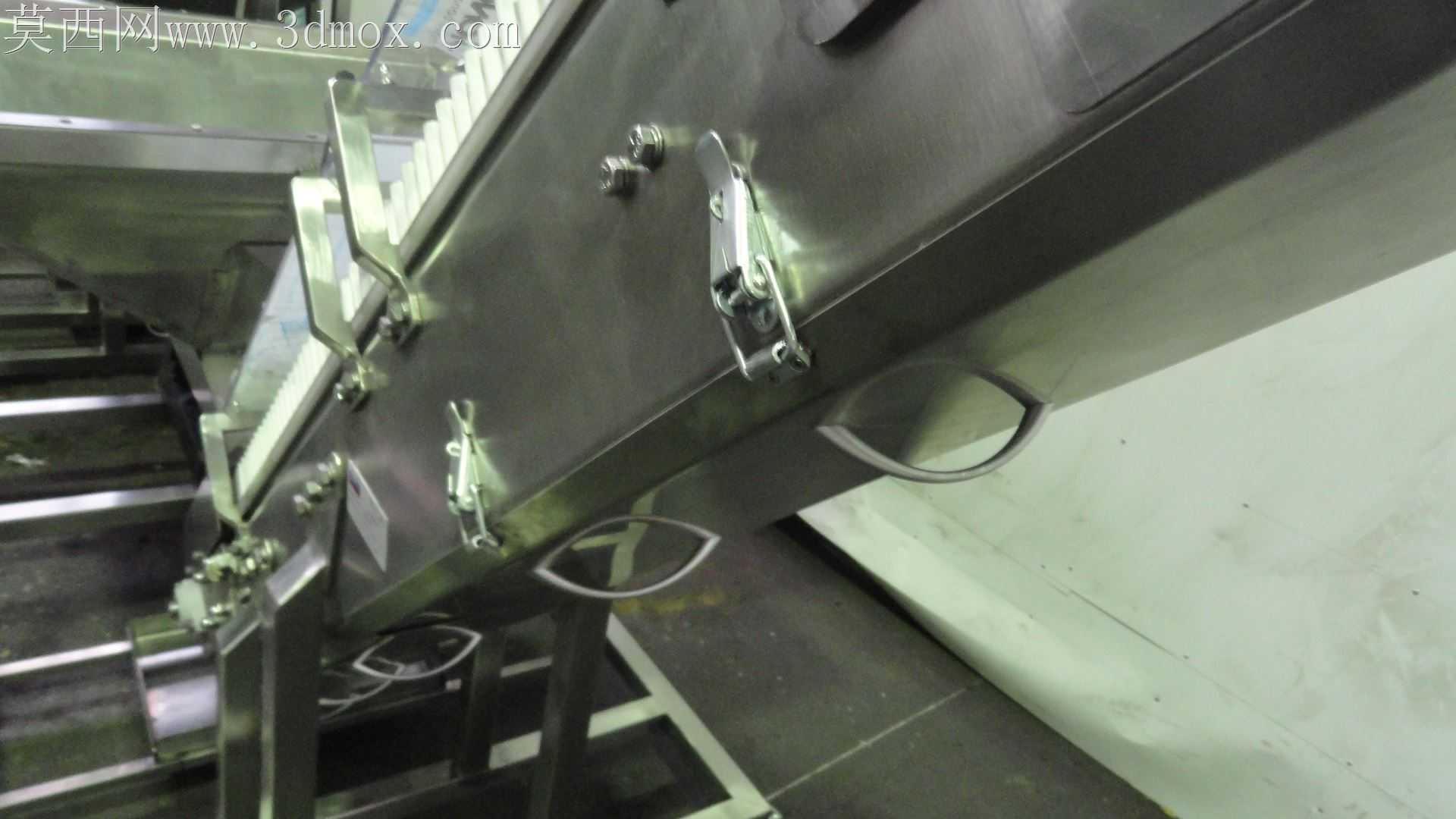

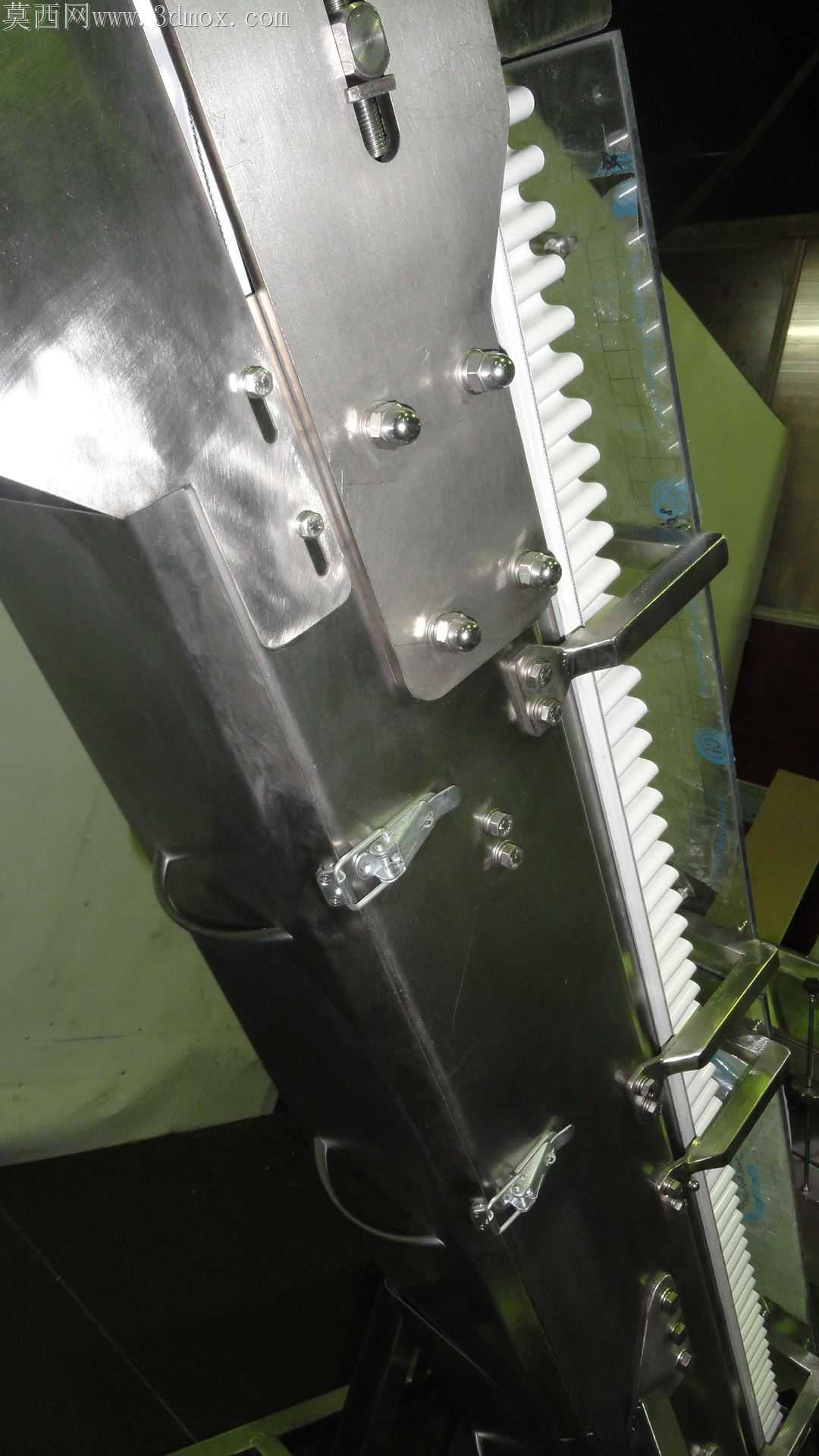

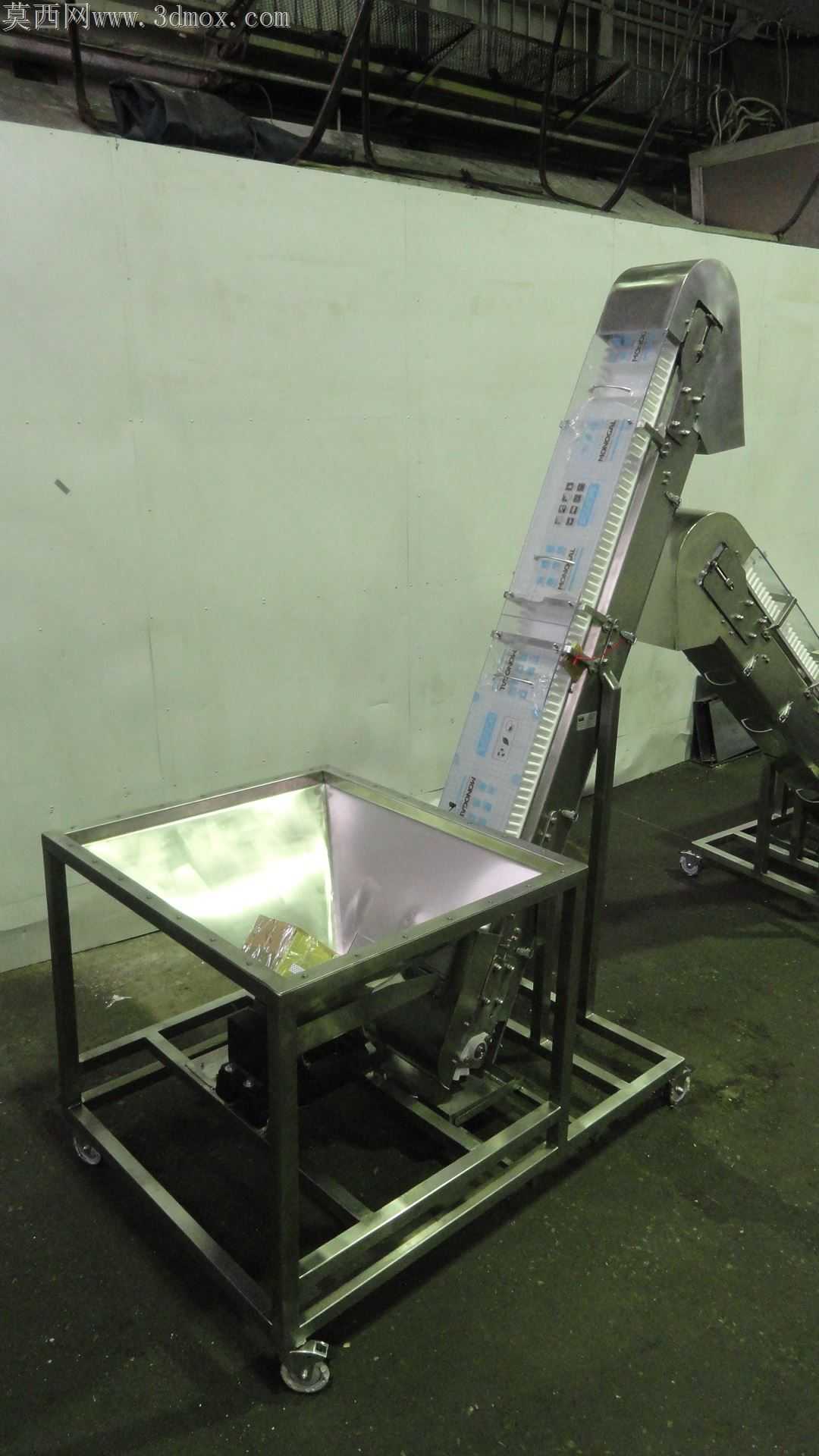

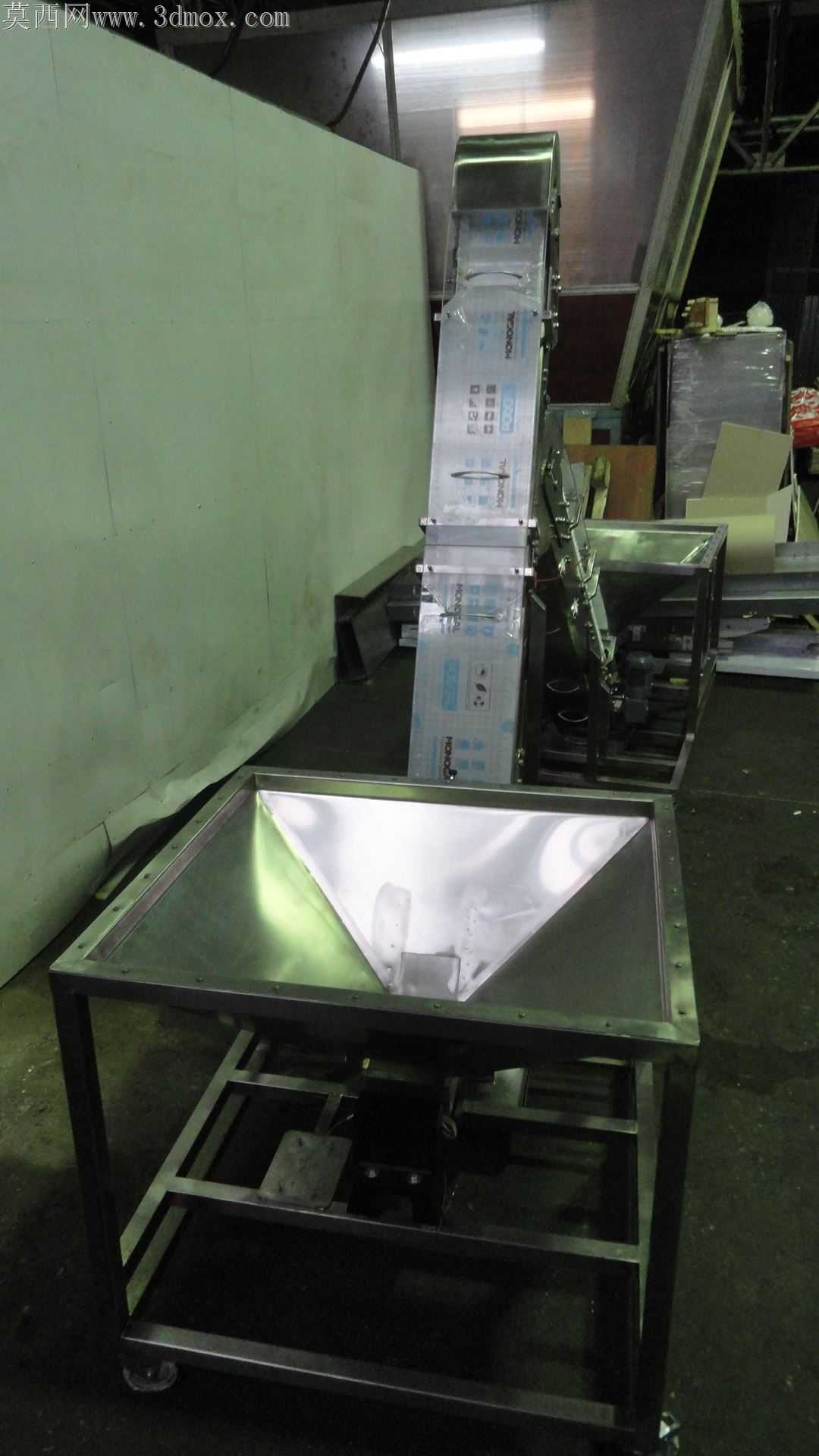

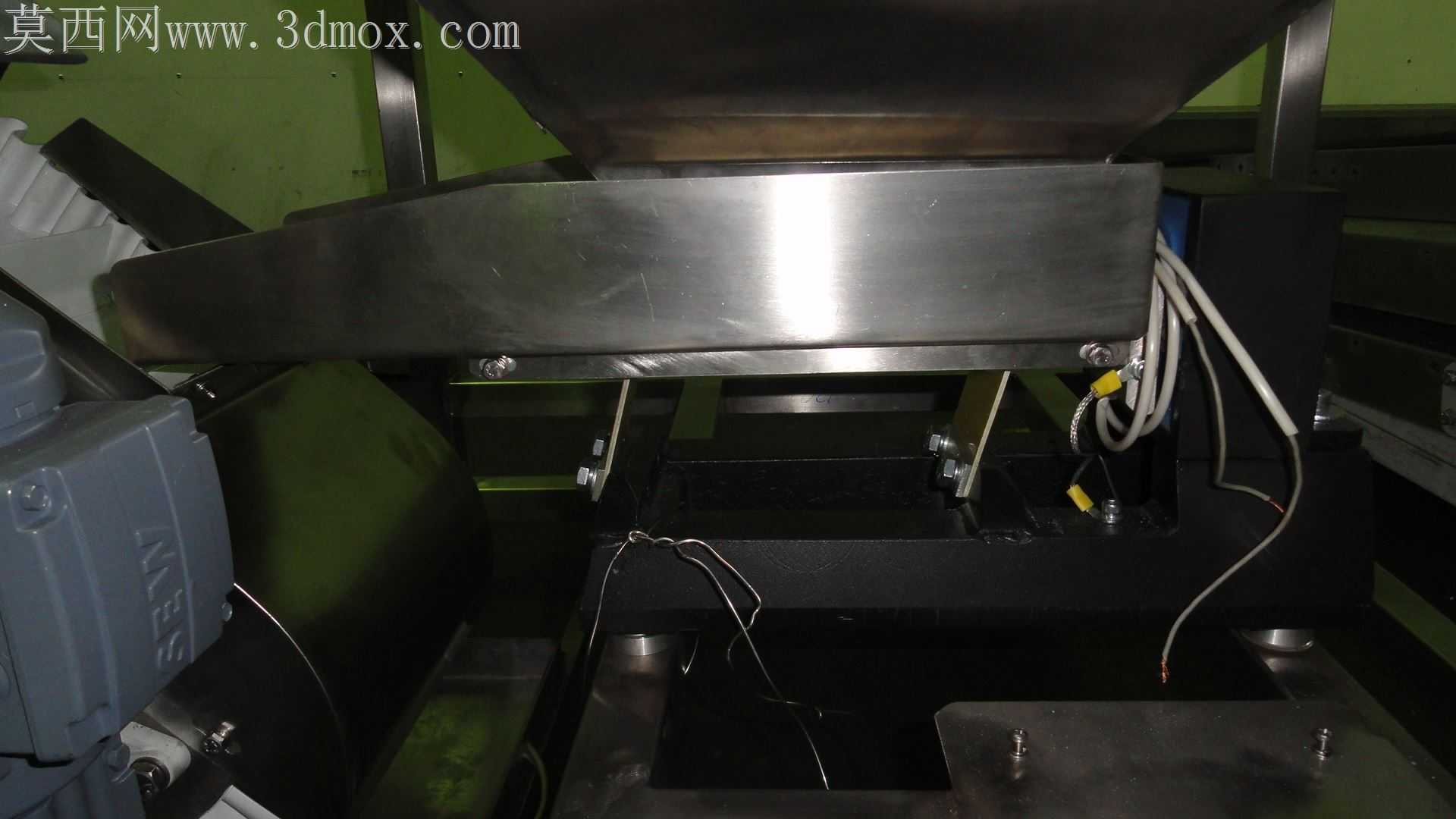

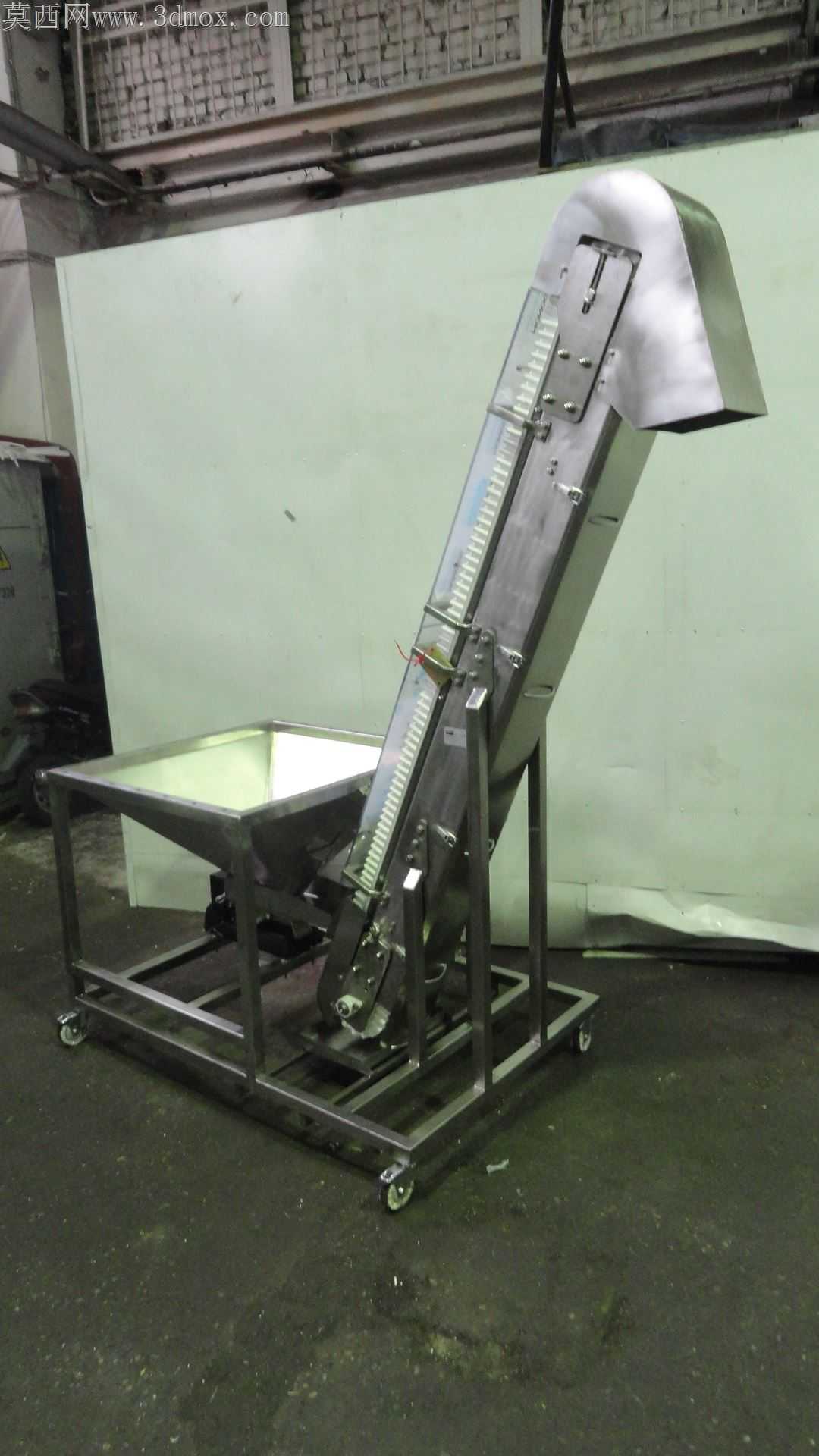

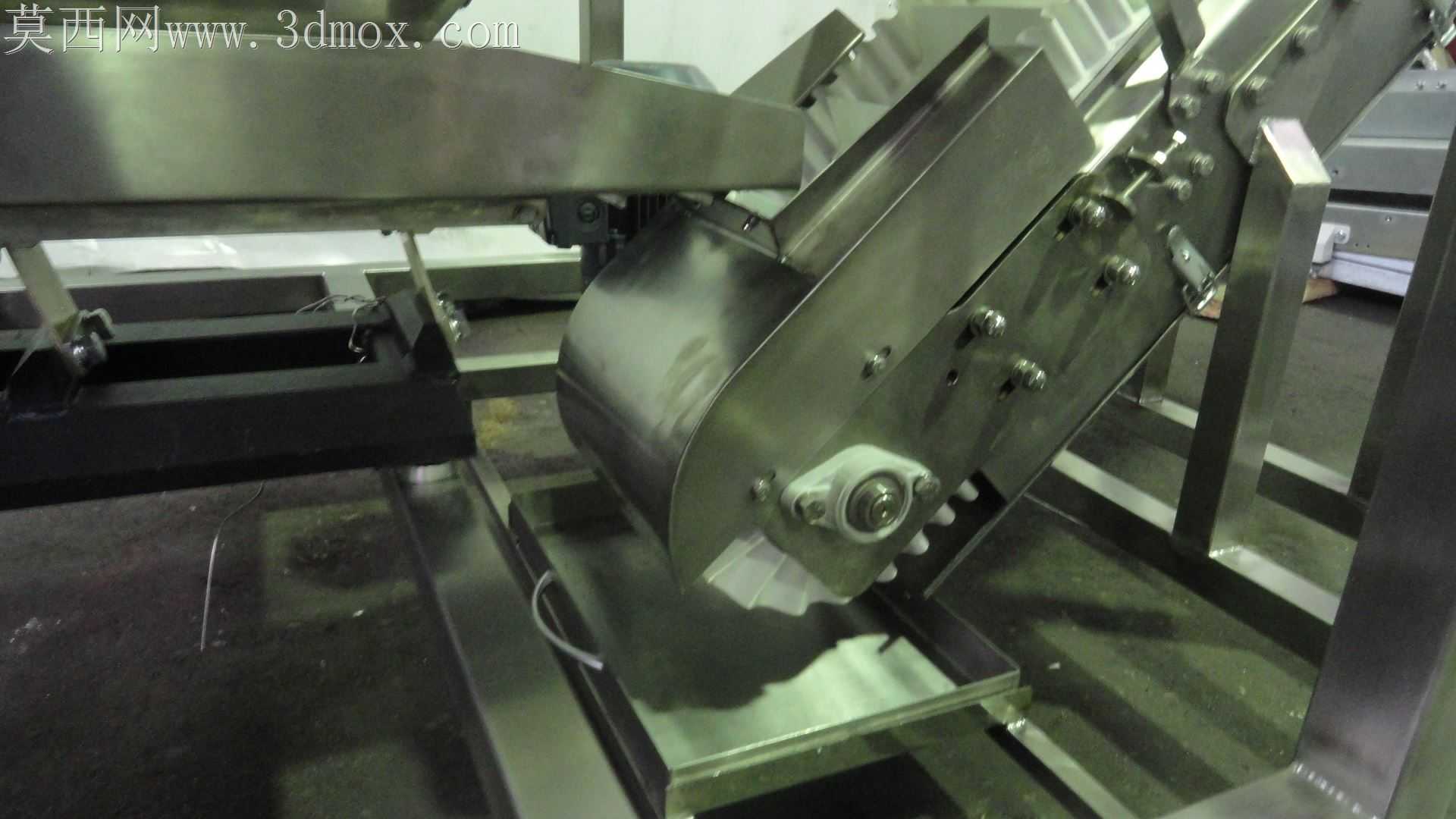

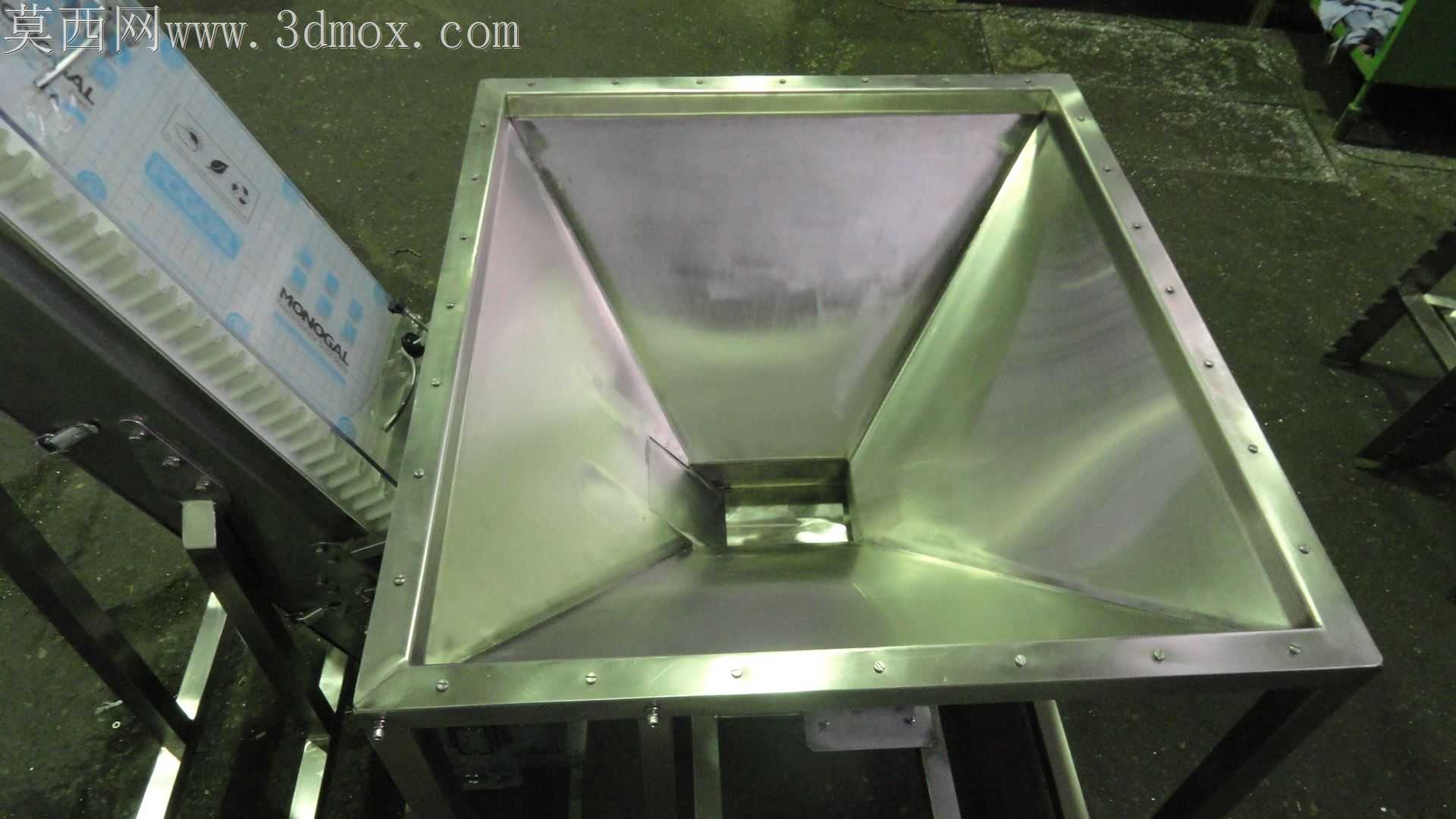

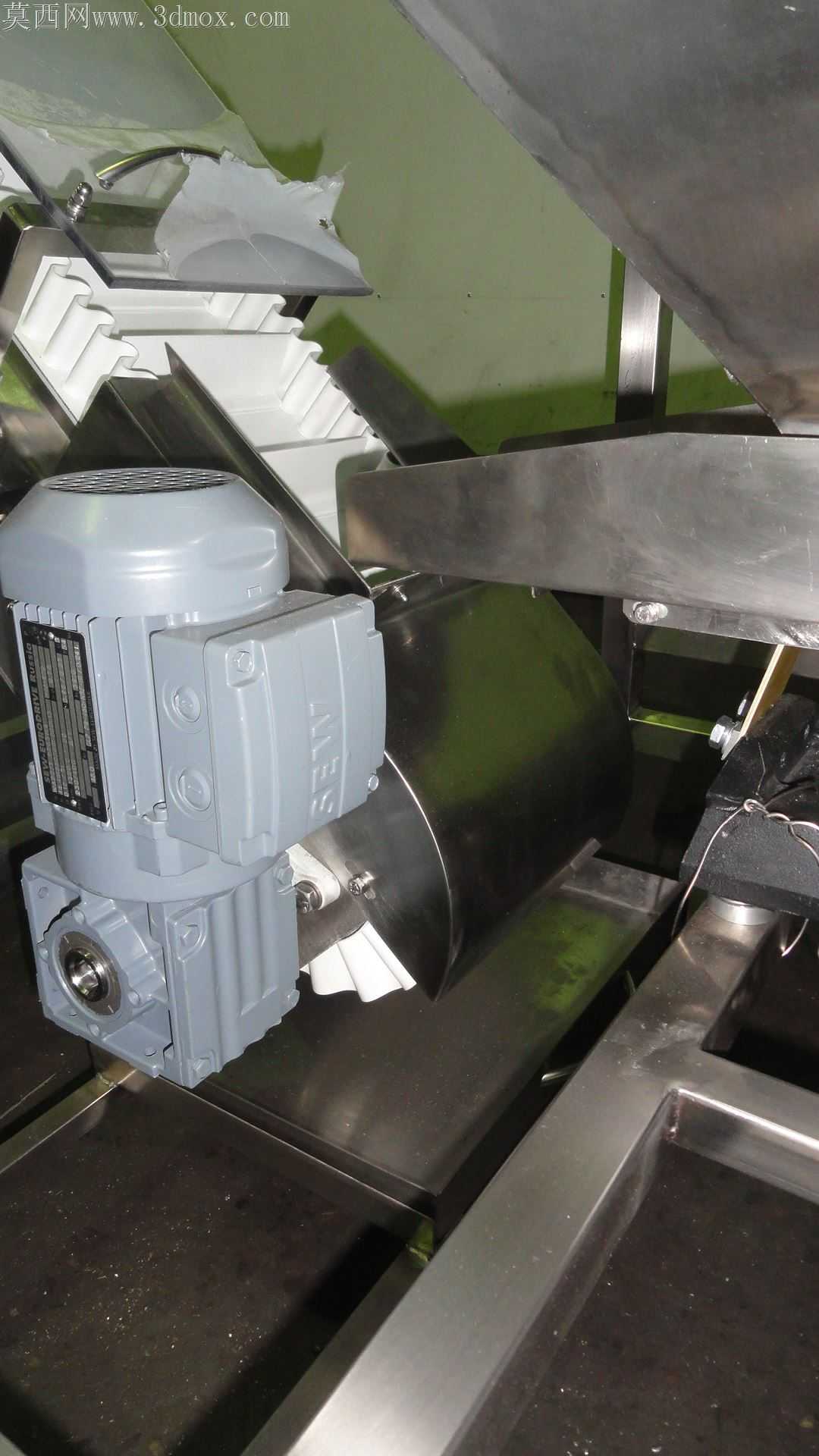

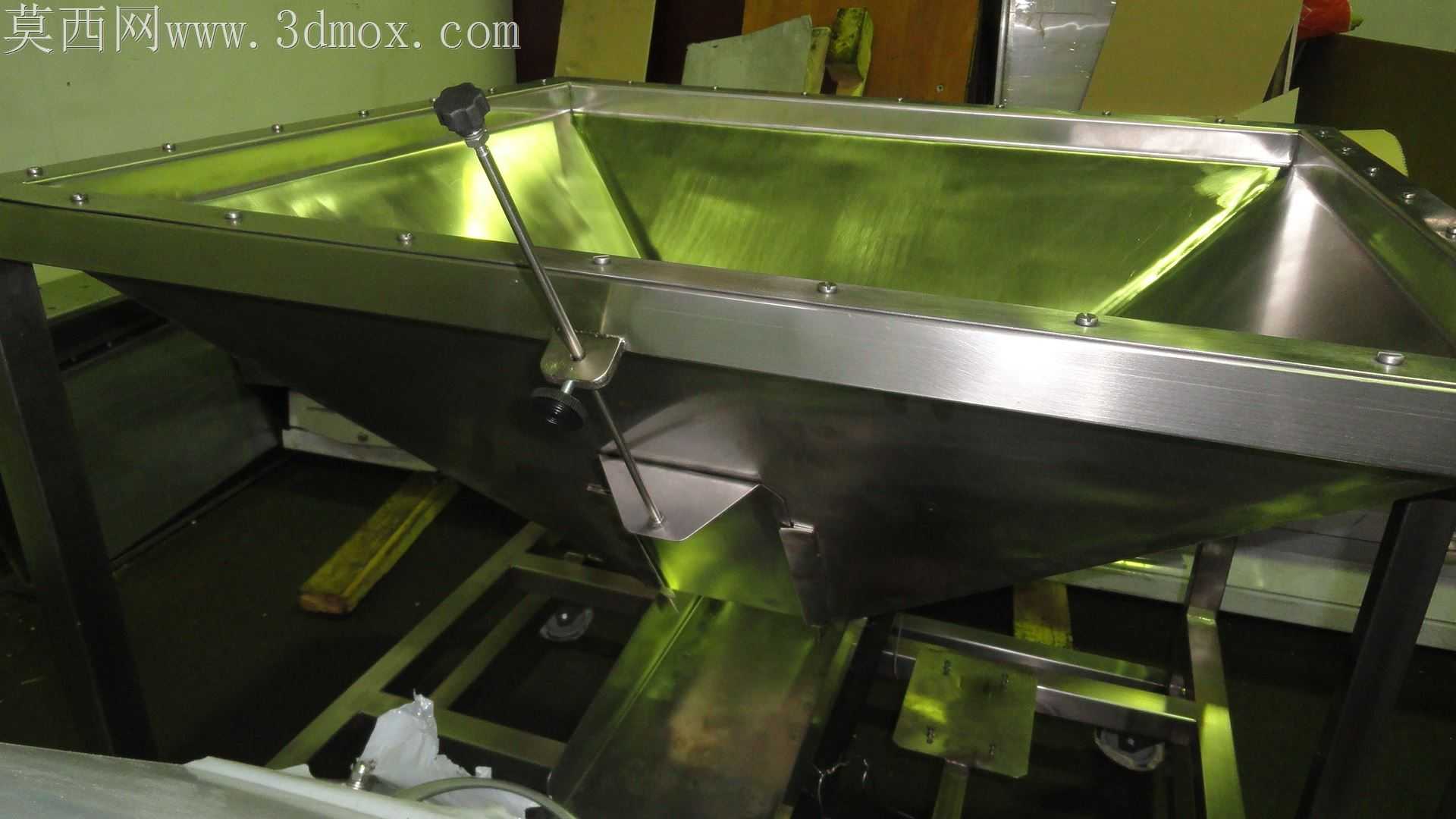

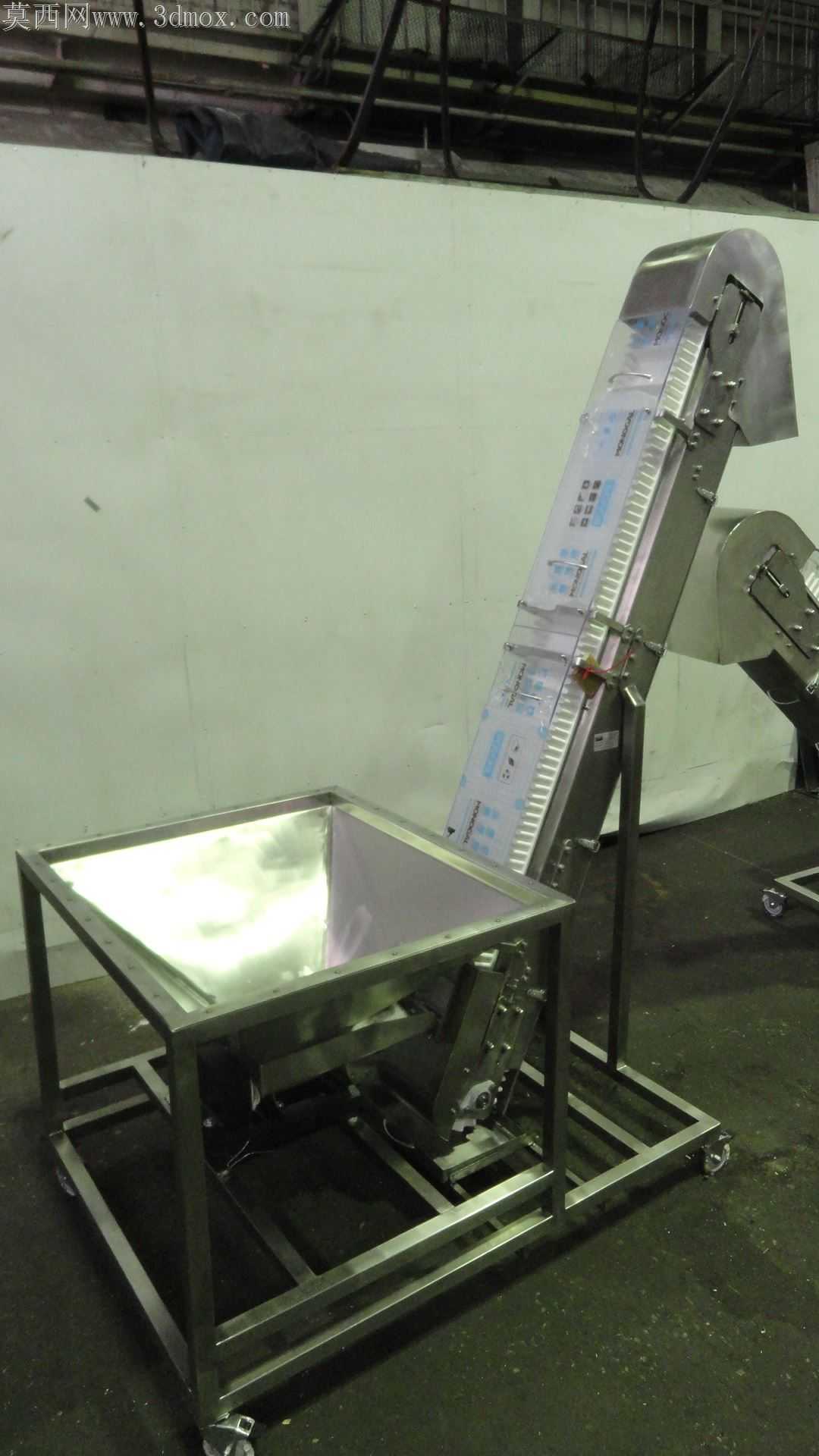

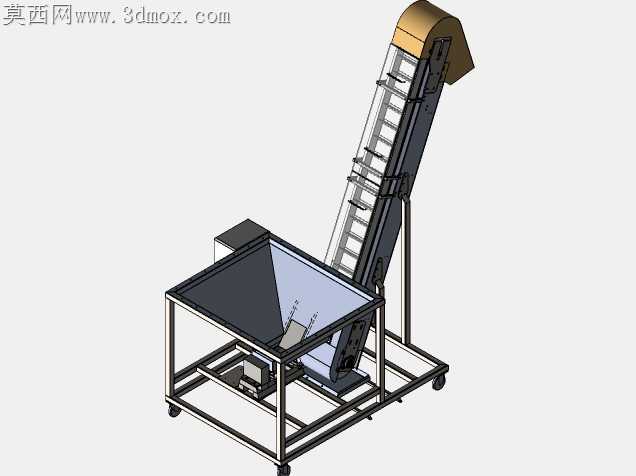

做这套模型的时候，最先卡壳的是振动料斗和倾斜输送带的衔接位置，一开始按常规水平出料的料斗去搭，画完装配才发现晶圆这类薄脆小工件落到斜带上容易卡边，甚至顺着料斗侧壁往回滑，索性把料斗出料口的导槽做了12度的微翘处理，导槽边缘特意留了0.8mm的圆角，避免刮花晶圆表面。建模的时候没直接用现成的料斗标准件改，而是先把料斗的振动轨迹做了简化模拟，料斗内壁的螺旋导料槽不是等宽的，靠近底部的位置槽宽比出口处宽2mm，就是为了让堆叠的晶圆在振动过程中能慢慢理顺姿态，不会在槽里挤成一团。倾斜输送带的辊筒排布也调了好几次，一开始按等间距放辊筒，输送带在倾斜段因为自身重力会有轻微下垂，放上去的晶圆容易跑偏，后来把靠近料斗接料位置的三个辊筒间距缩小了15mm，还在接料点正下方加了个微型托辊，刚好顶住输送带的下表面，接料的时候带面不会晃。机架部分没做多余的装饰性结构，所有型材的连接位置都留了标准的螺栓孔位，甚至连螺栓头的沉槽都做出来了，不是为了好看，是考虑到后续如果要出加工图，这些孔位直接就能导出尺寸不用二次修改。振动料斗的驱动座和机架的连接位置，特意加了四个橡胶减震垫的模型，减震垫的压缩量按实际装配的预压量做了0.3mm的形变示意，装配的时候能直观看到减震垫和上下安装板的贴合状态，不会出现装完减震垫悬空或者压太死的问题。输送带的表面纹理没做太复杂的防滑纹，毕竟输送的是光滑的晶圆，太粗的纹路反而会硌伤工件，只在带面做了极浅的横向细槽，既能增加一点摩擦力防止工件下滑，又不会在工件表面留下压痕。调试材质的时候，料斗内壁选了哑光的不锈钢材质，粗糙度调得比外壁低一点，避免反光太晃眼看不清导料槽的结构，输送带用了浅灰色的哑光PU材质，和银色的机架、黑色的驱动电机形成明显的层次区分，打光的时候特意在料斗和输送带的衔接位置补了一盏弱光，能清楚看到出料口和带面的间隙，不会出现视觉上的干涉误判。整个模型没做多余的冗余零件，每个结构都对应实际的功能需求，比如料斗侧面的观察口、输送带末端的导料板、机架底部的可调脚杯，都是实际生产中会用到的结构，搭完装配做干涉检查的时候，所有运动部件的间隙都留了至少0.5mm的安全距离，振动料斗的振动行程范围内也没有和机架碰擦的位置，不管是用来做方案演示还是实训教学的参考模型，都能直接拆解看清楚每个部分的配合逻辑。
