口香糖分流输送生产线三维结构设计

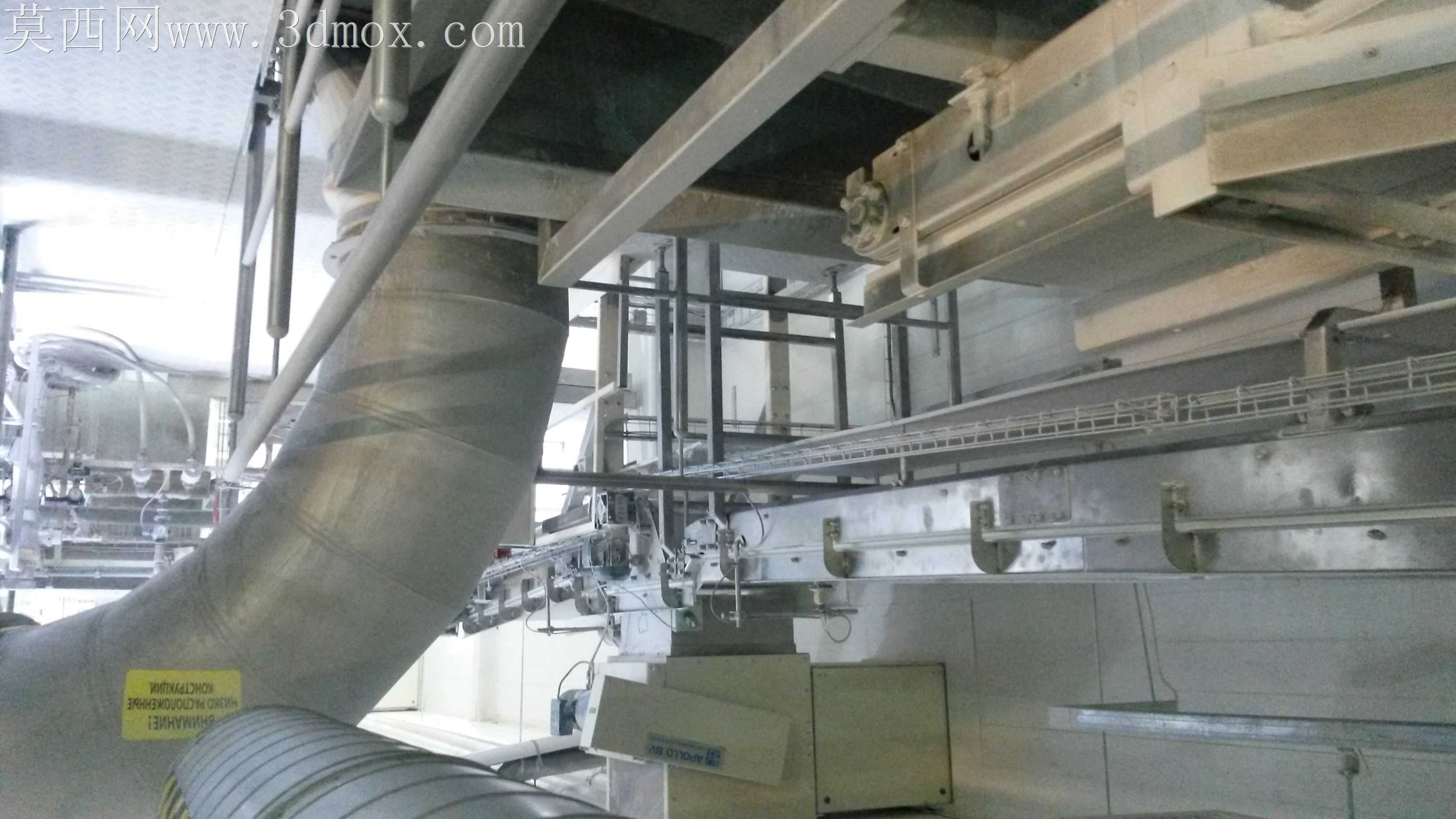

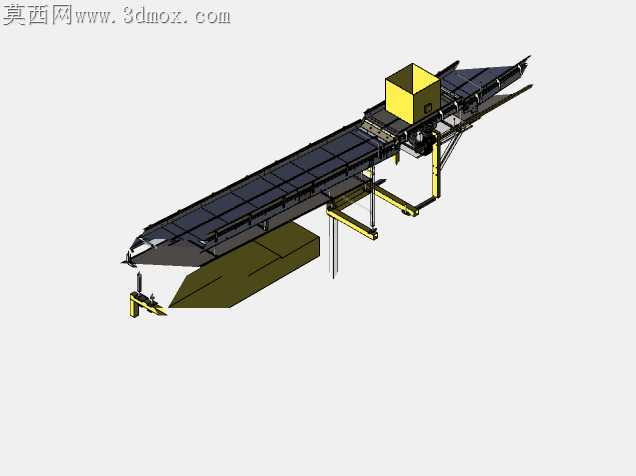

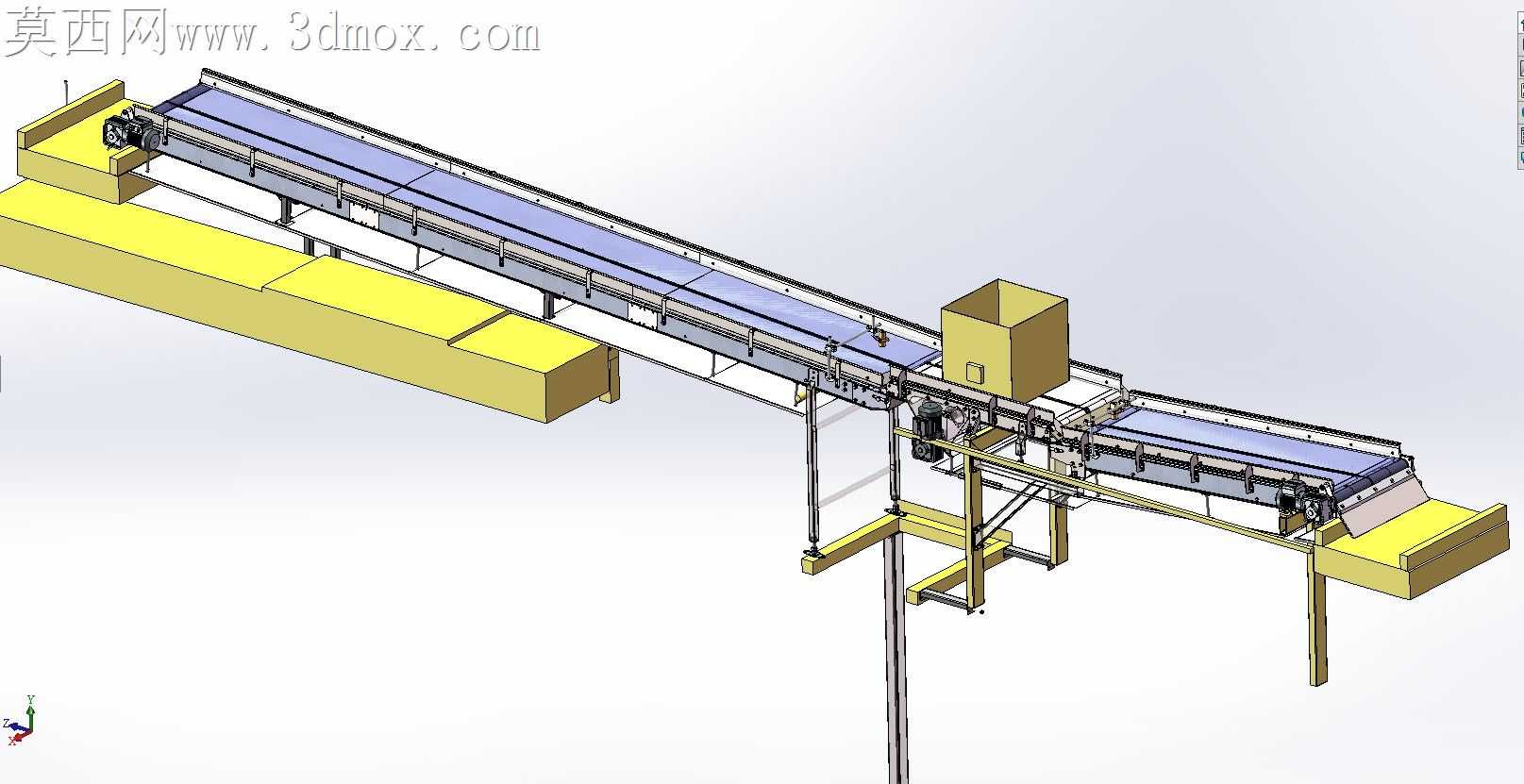

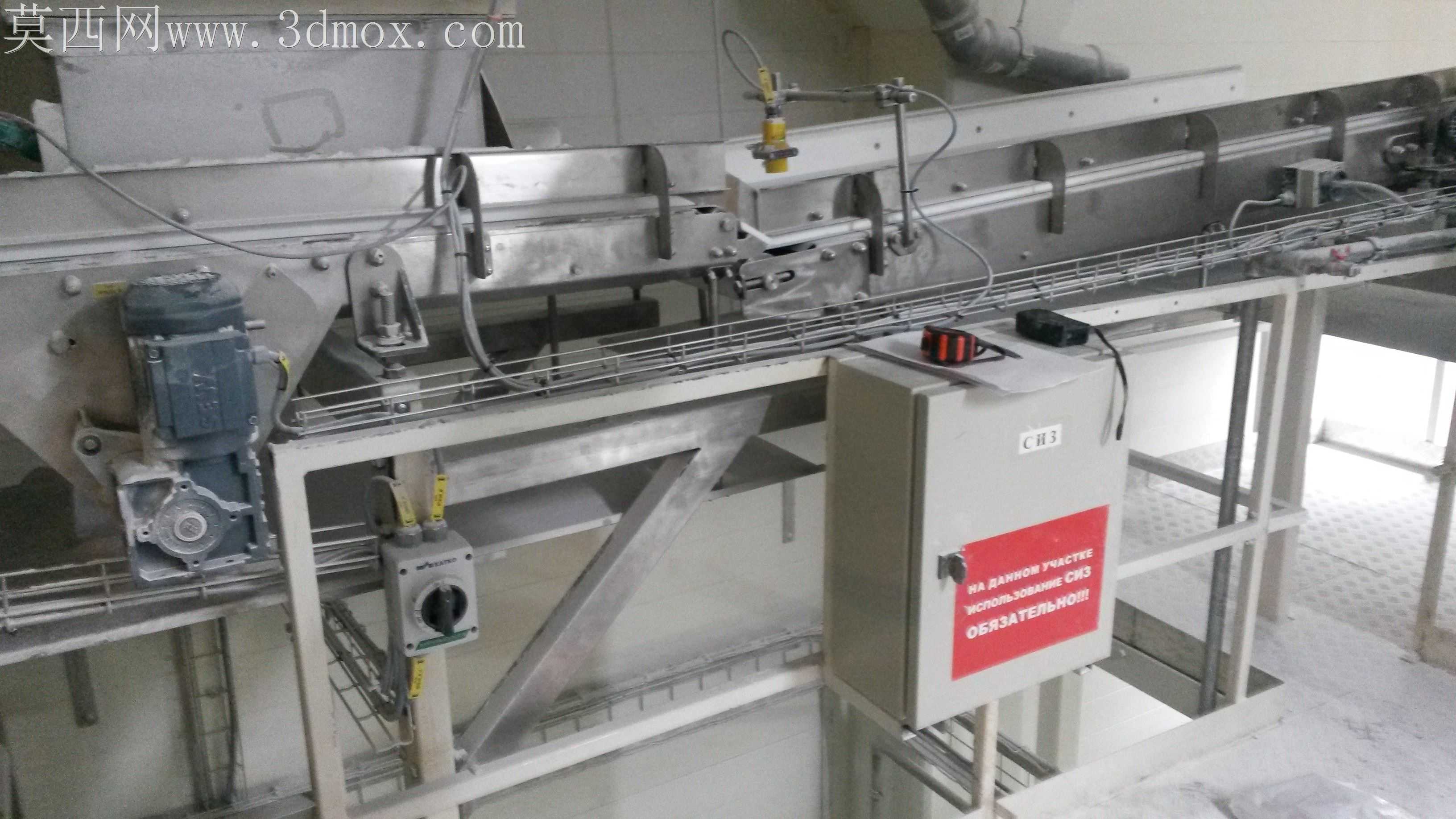

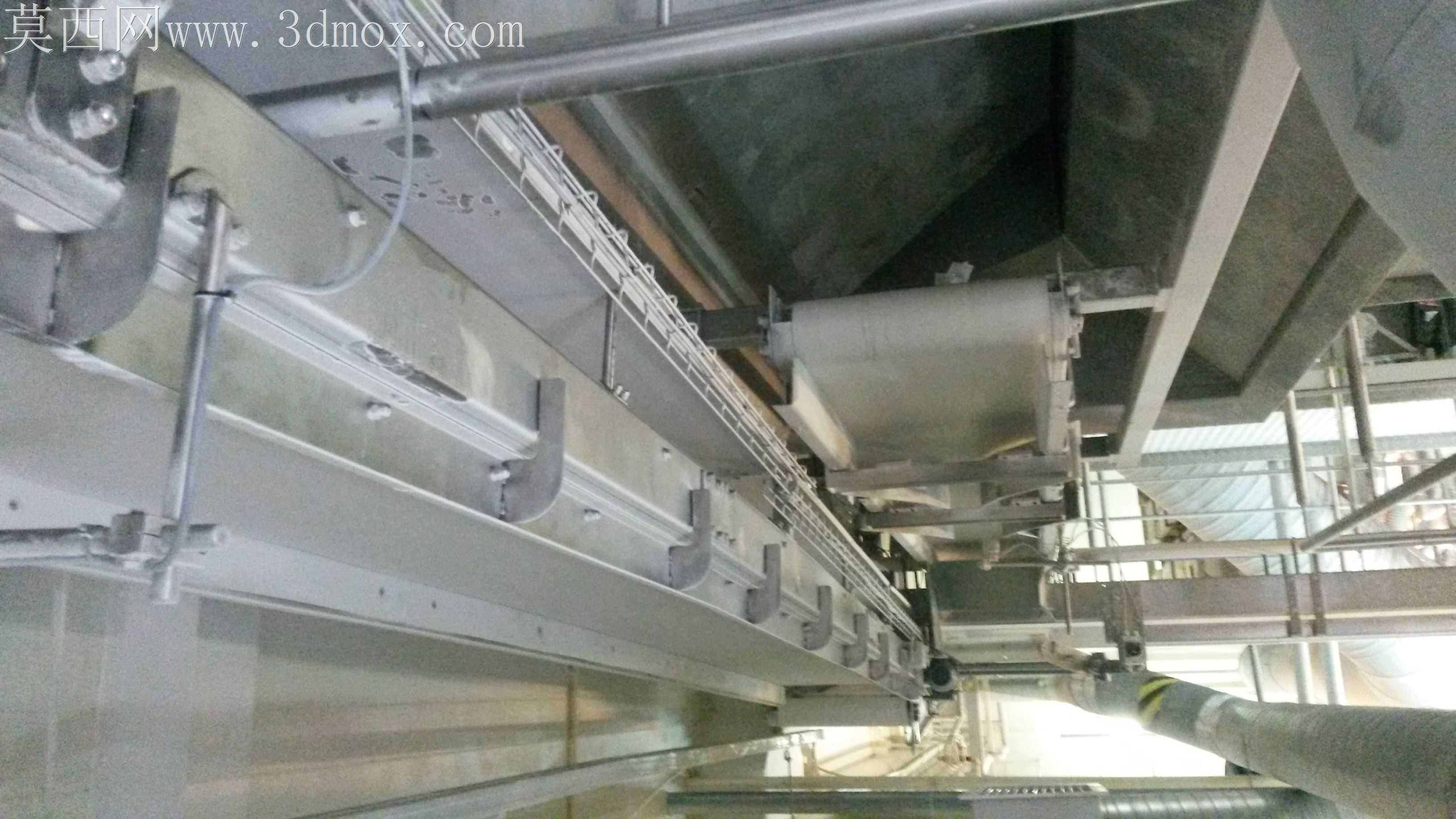

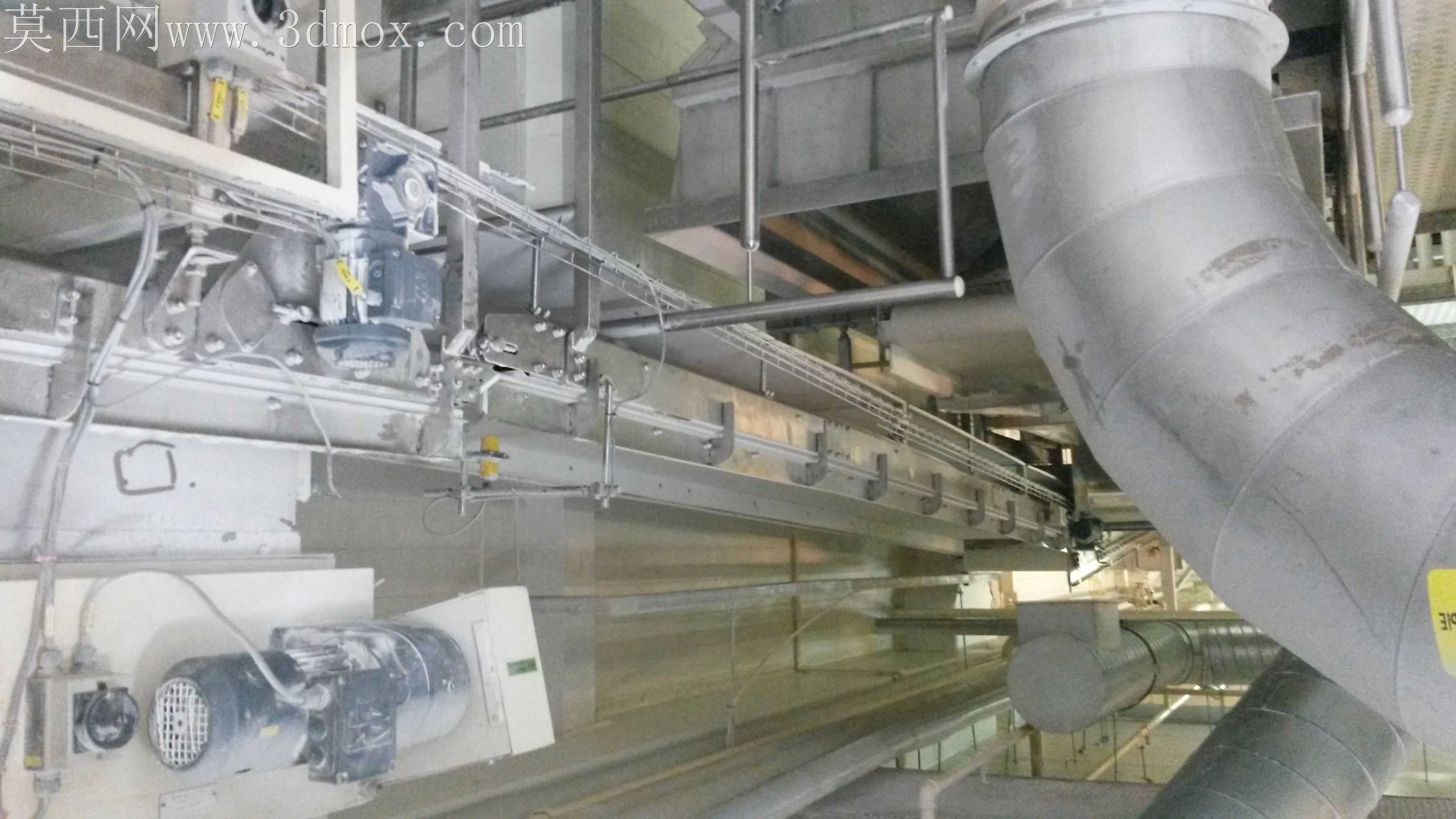

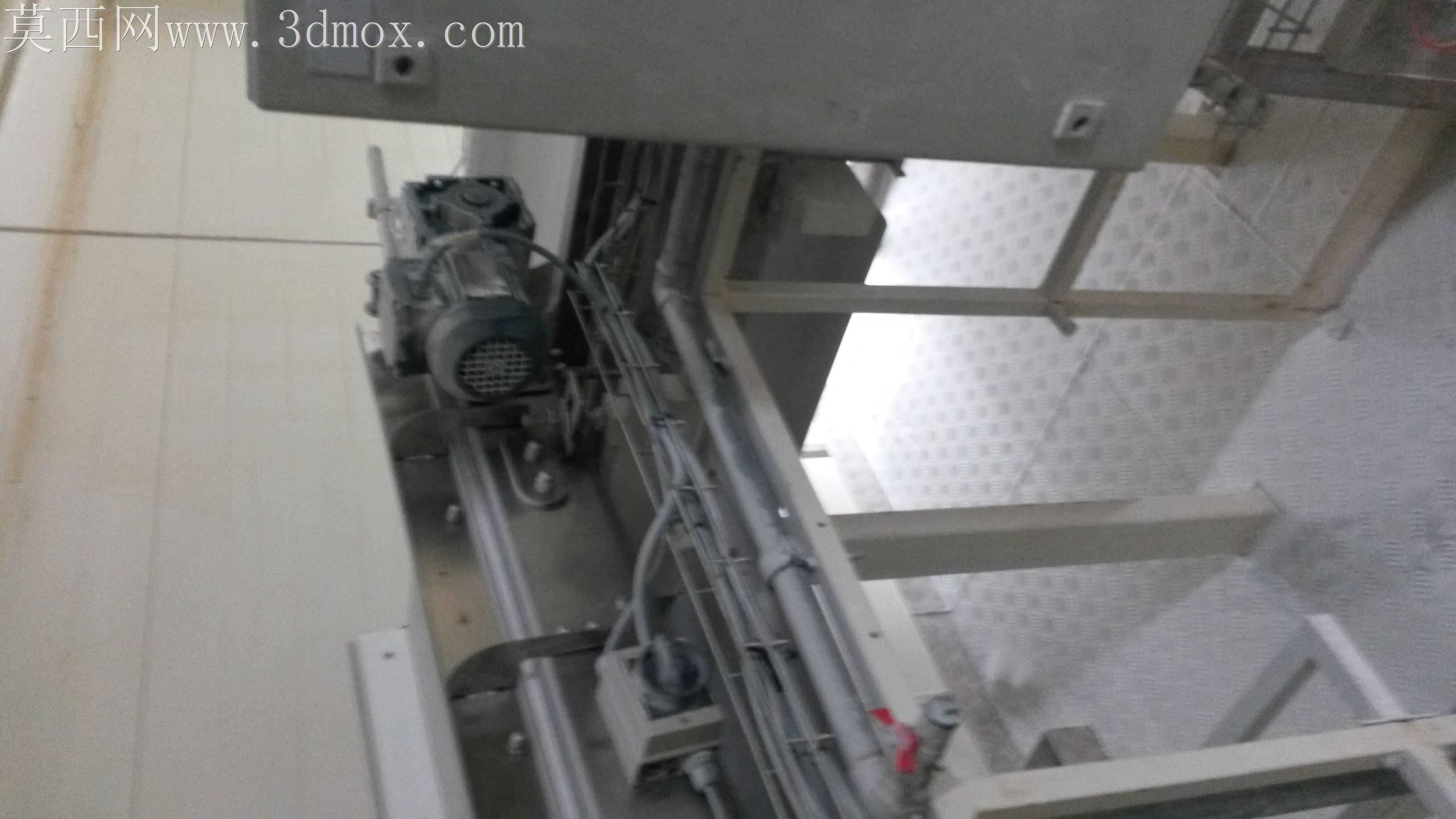

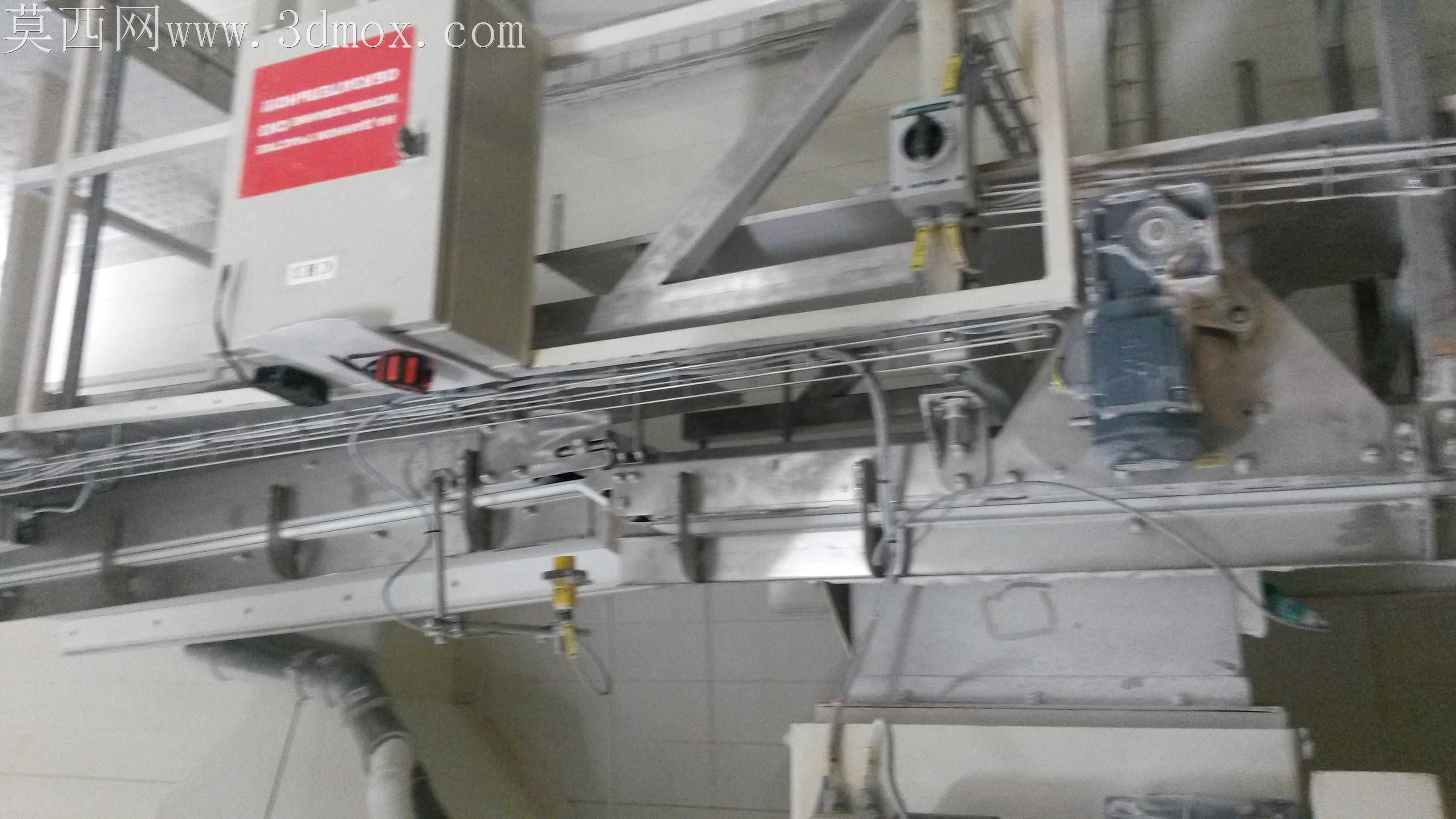

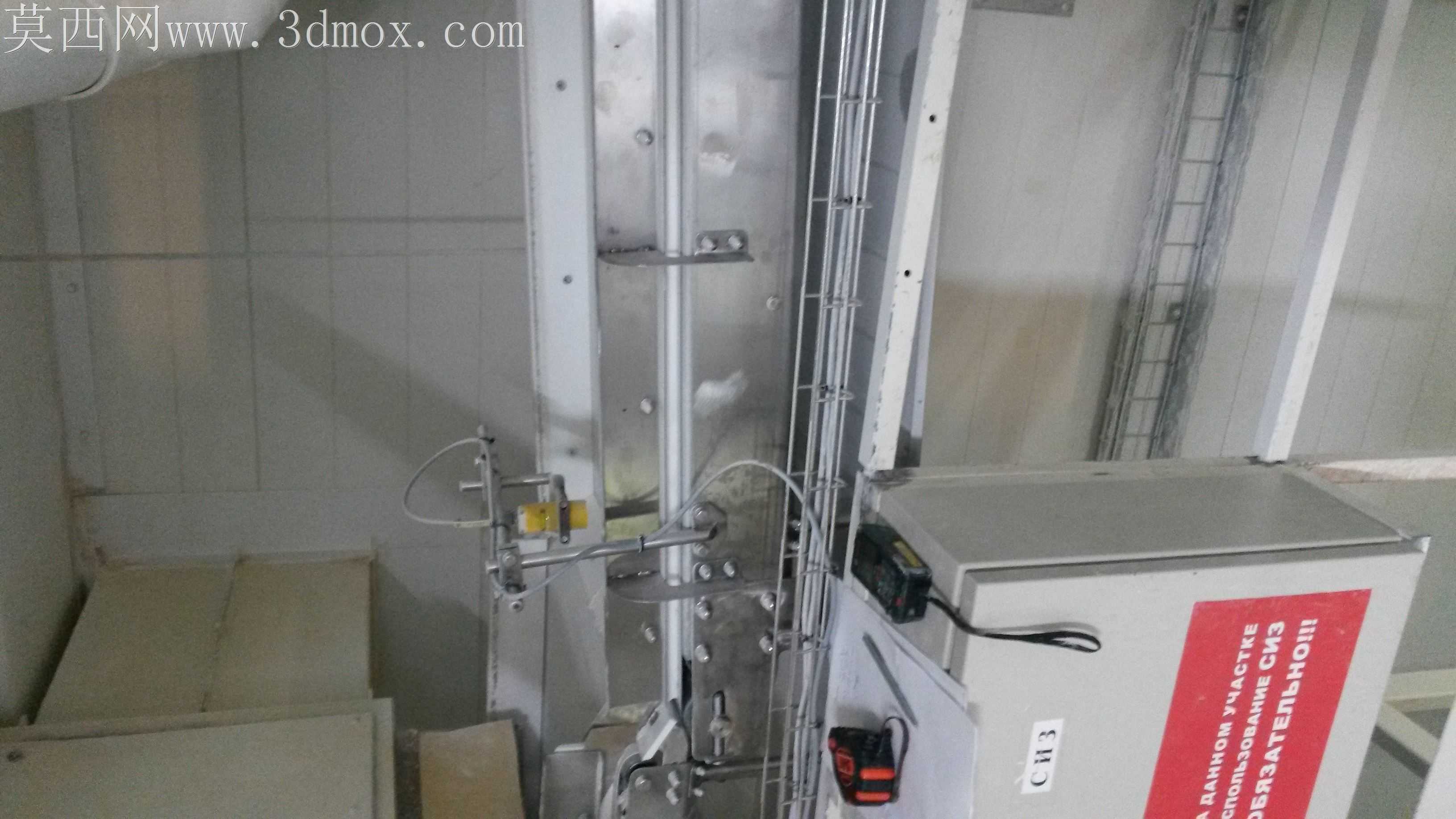

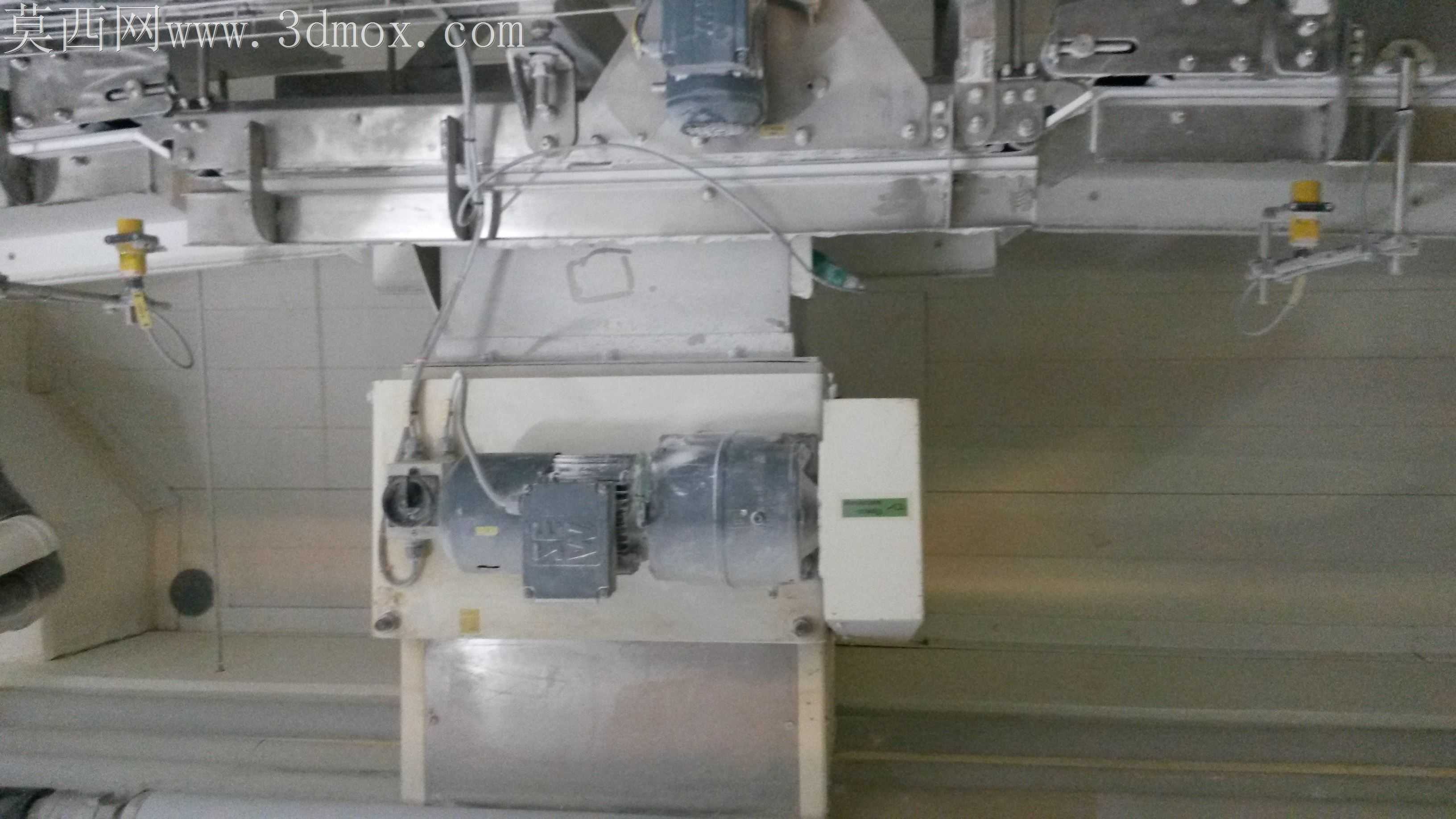

做这套输送线模型的时候，最先要解决的是口香糖这类轻量小包装物料的分流输送需求，毕竟要把上游来的咀嚼垫平稳送到Dirol工位，单条直送的线根本满足不了流量分配的要求。一开始想过用摆轮分拣的结构，但摆轮对薄型软包装的口香糖容易卡料，而且维护成本高，最后敲定三段输送机组合的方案，中间段做可逆设计，正转的时候可以把物料匀到下游两个出料端，反转的时候能把上游来料暂存回前段，适配不同节拍的生产需求。建模的时候先搭主输送架的铝型材框架，这里特意把支腿做成分段可调的结构，毕竟车间地面难免有高差，可调支腿能省掉现场垫脚的麻烦，架体上的托辊间距反复调了三次，太密的话会增加不必要的装配零件，太疏的话皮带运行的时候会晃，口香糖包装轻，皮带晃的话很容易跑偏掉料，最后定的间距刚好能托住1.2米宽的PVC皮带，空载运行的时候皮带下垂量控制在2毫米以内。中间可逆段的驱动端特意做了双轴承座固定，毕竟正反转切换的时候轴会受交变载荷，单轴承座用久了容易窜轴，建模的时候把轴承座的安装孔做成长圆孔，方便现场张紧同步带。下料端的导料槽一开始做的是直角边，后来模拟物料滑落的时候发现薄包装容易卡在边角，就把导料槽的内侧做了15度的倾斜导面，边缘倒了R5的圆角，物料滑下去的时候不会有磕碰卡滞的问题。材质调试的时候，机架部分用了哑光喷塑的黄色彩钢质感，和食品车间常用的设备配色匹配，皮带用半透明的浅蓝PVC材质，渲染的时候特意给皮带加了细微的磨砂纹理，不会显得太塑料，驱动电机的外壳做了铸铁的哑光金属质感，接线盒部分加了一点点油污的做旧细节，让模型看起来更贴近真实车间的使用状态，不会像玩具模型一样假。装配的时候特意把所有螺栓连接的位置都留了装配间隙，没有做成完全零配合的死结构，毕竟真实装配的时候螺栓要穿入孔位，留0.2毫米的间隙才符合实际加工的公差要求，中间可逆段和前后两段输送机的衔接处做了5毫米的高低差，前段稍高一点，物料过渡的时候不会卡在两段皮带的缝隙里。这套模型最实用的地方就是把分流逻辑藏在了结构里，不需要额外加复杂的分拣机械手，靠中间段的正反转就能实现流量分配，对于小产量的食品包装线来说，成本比智能分拣线低很多，而且维护起来只需要常规检查皮带张紧度就行，对车间运维人员的技术要求也不高，很适合中小型食品加工厂的生产线改造参考。
