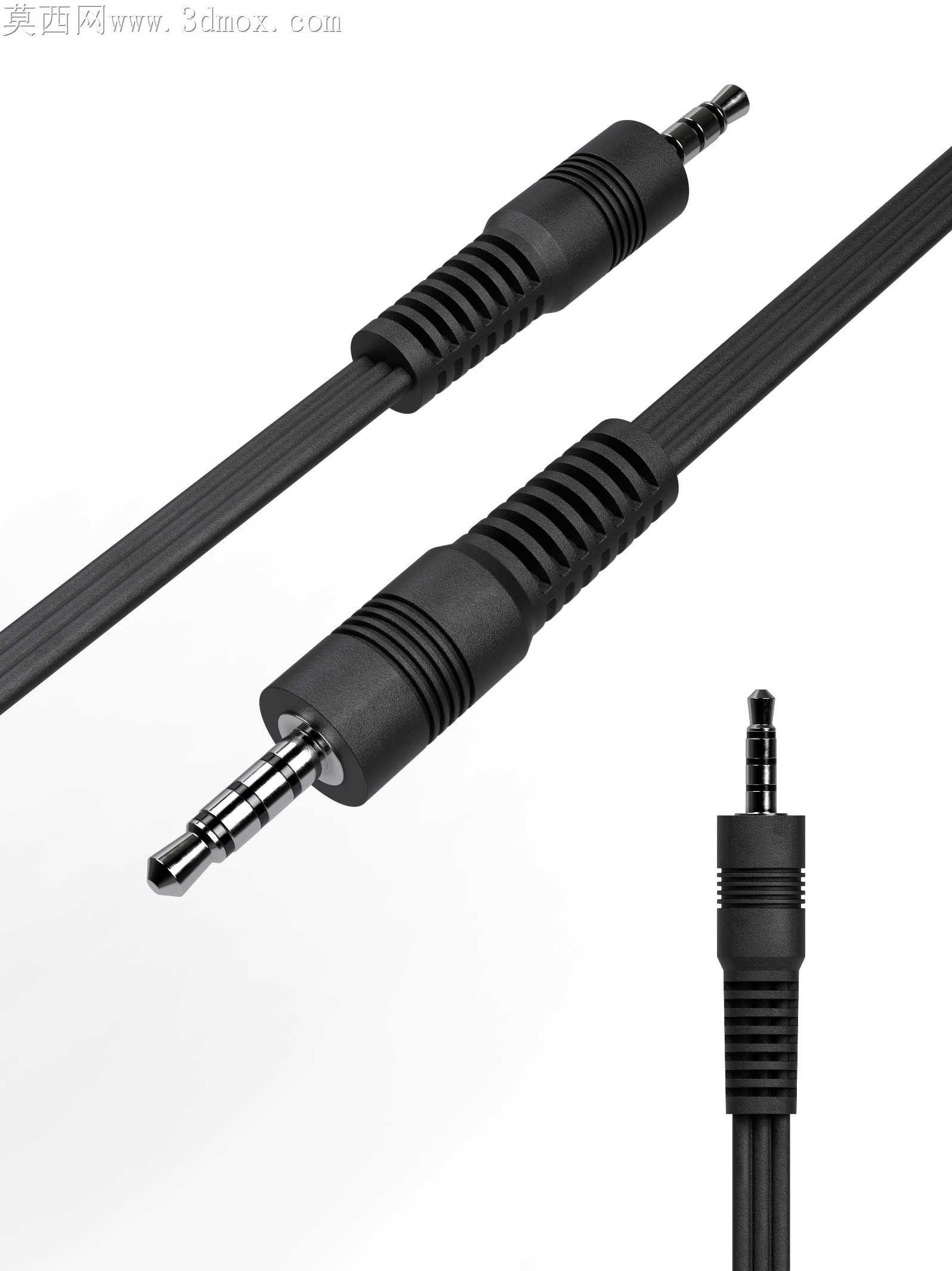

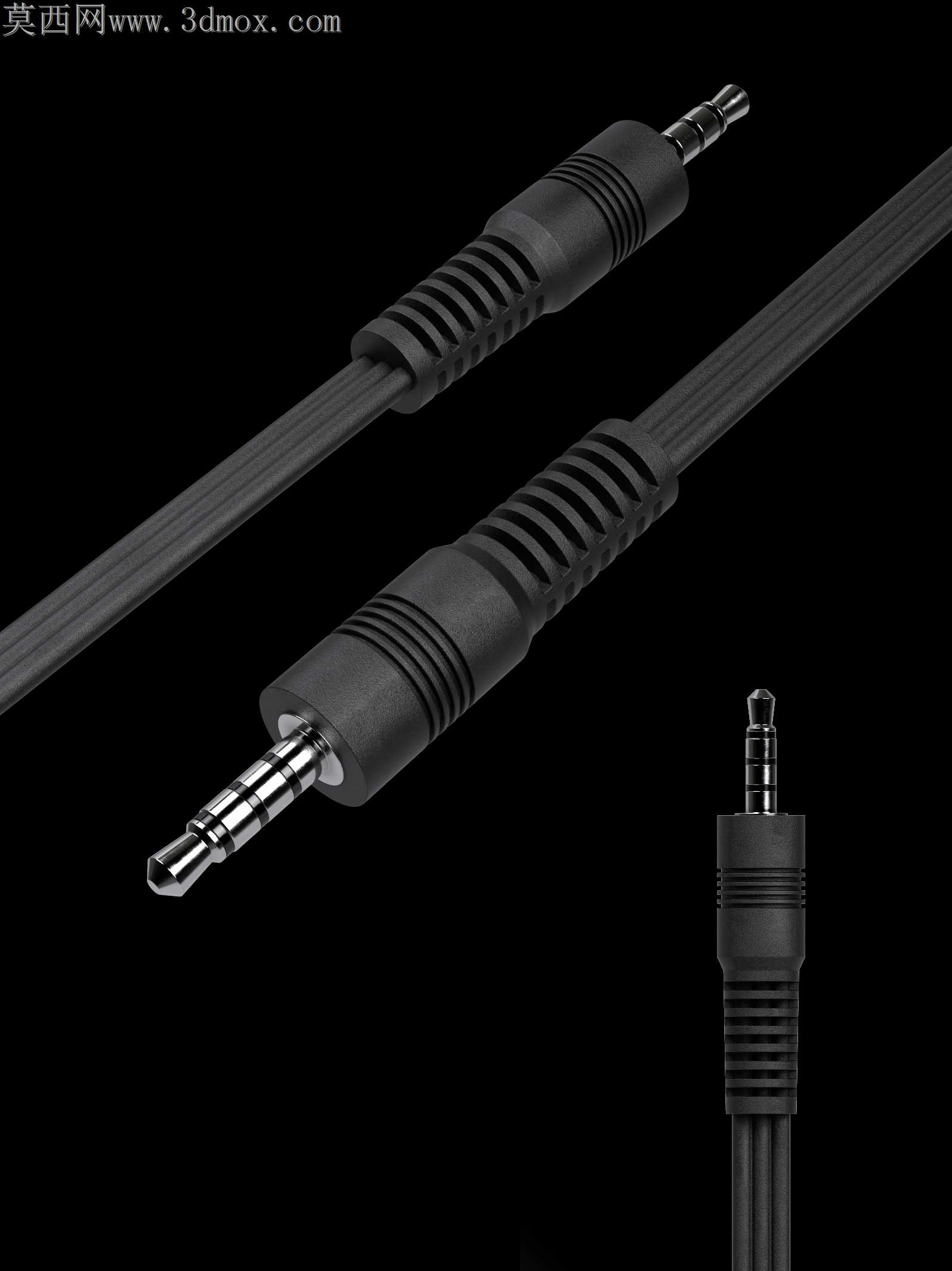

3.5毫米四极AV音频插头线缆结构设计

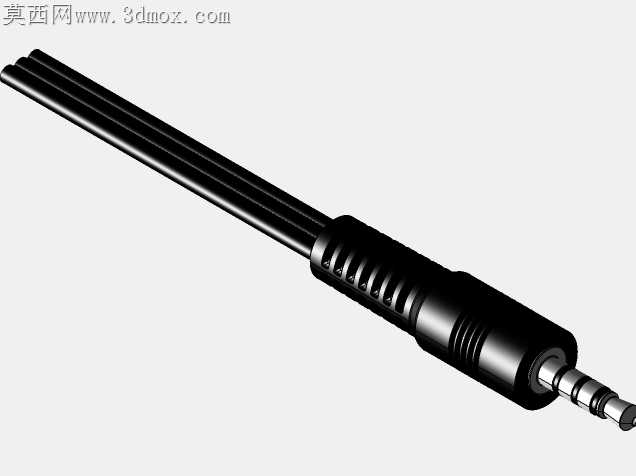

做这个3.5毫米四极AV插头的模型时，最先卡壳的是插头部段的四段导电环与绝缘隔圈的尺寸配合，毕竟四极结构要兼顾左声道、右声道、麦克风、接地四个通路，每段金属环的轴向长度公差卡得很死，稍不注意就会出现相邻通路干涉的问题，建模时特意把绝缘隔圈的径向厚度做了0.15mm的余量，既保证注塑成型时的结构强度，又不会让插头整体直径超出标准3.5mm的公差范围。尾部的防弯折应力槽是反复调整过的，一开始做的是等距环形槽，实际模拟线缆弯折时发现靠近插头根部的应力集中太明显，后来改成从根部向线缆方向槽深逐渐变浅、槽距逐渐拉大的渐变结构，弯折时的应力会顺着槽体均匀分散，不会出现根部线材断裂的常见问题。线缆部分的双并线结构没做简单的圆柱拼接，而是在两根线芯的结合处做了圆弧过渡的融合面，渲染时能自然呈现出线缆外皮挤压形成的细微凹陷质感，不会像两个独立圆柱拼起来那样生硬。插头上的防滑纹理也没随便做个阵列凸点，而是参考市售成熟产品的斜向防滑齿，齿的高度控制在0.2mm，角度做了15度的倾斜，手指拧动插头插拔时的摩擦力刚好，不会因为齿太尖锐硌手，也不会因为太光滑插拔打滑。材质调试的时候，插头金属部分特意做了两层材质，表层是略带磨砂质感的镀镍层，边缘插拔磨损的位置加了极淡的高光亮边，模拟日常使用的轻微磨损痕迹，不会像镜面金属那样假。线缆的PVC外皮调了半哑光的黑塑料材质，加了极细微的颗粒质感，光线打上去不会出现死黑的反光块，能自然呈现出线缆的柔软垂坠感。装配逻辑上，插针尾部的焊线杯和线芯的连接位置做了隐藏式的内凹结构，线芯插入焊线杯后，外层的注塑护套刚好把焊点完全包裹，不会出现焊点外露的结构bug，护套和插头本体的配合面做了0.05mm的过盈配合，模拟实际注塑成型时的紧密贴合效果，不会出现拼接缝隙。做这个模型的时候特意避开了很多新手建模常犯的问题，比如把插针的尖端做的太尖锐，实际国标里3.5mm插头的尖端是有R0.2的圆角的，不然插入插孔时容易刮伤内部的弹片，还有绝缘隔圈的位置，每段环的分界处都做了微小的C角，避免组装时割伤绝缘件。整个模型不管是拿来做产品结构验证，还是做音频类产品的场景渲染素材，细节精度都能满足商用需求，甚至可以直接导出结构件尺寸做手板打样的参考。
