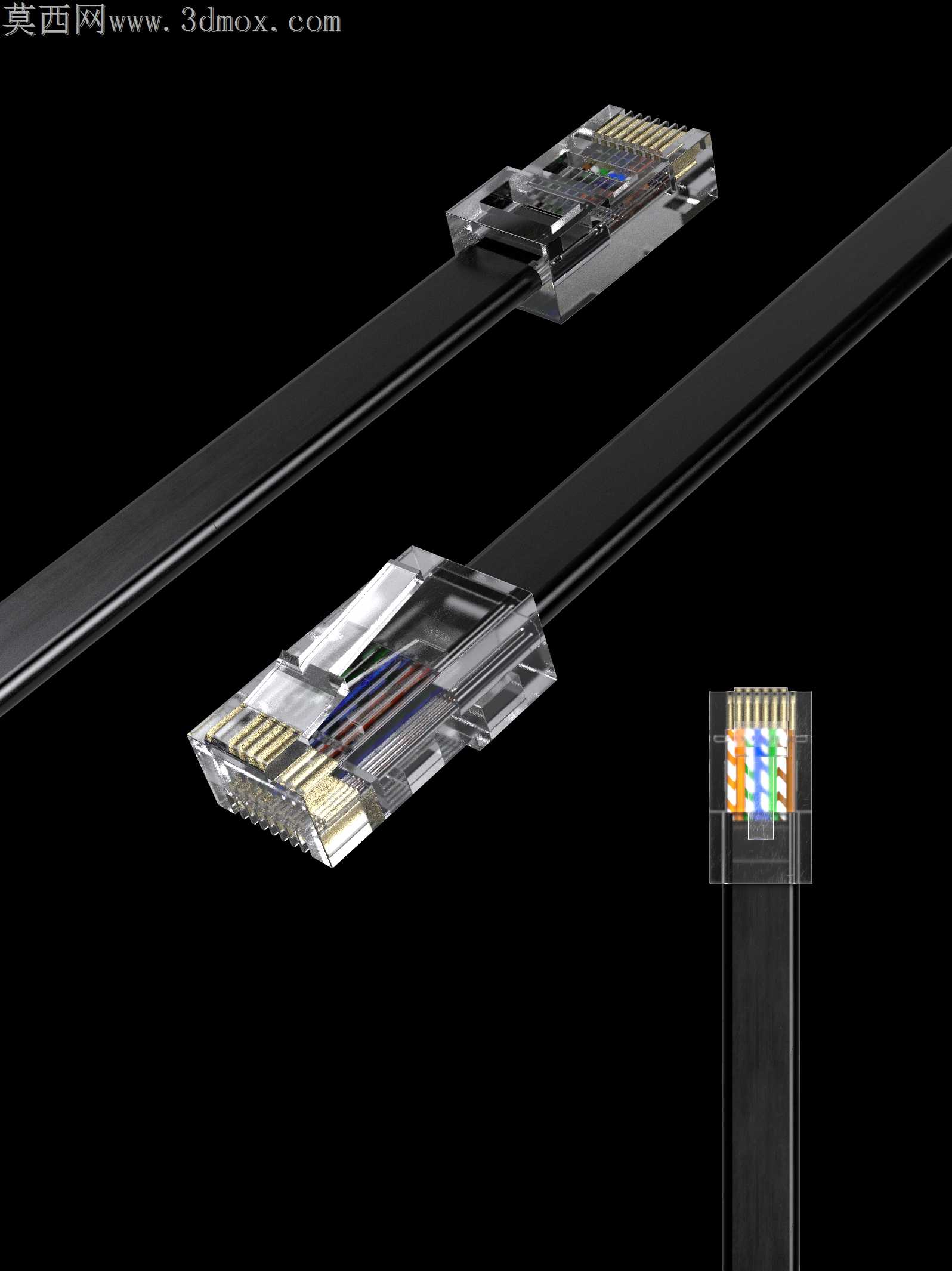

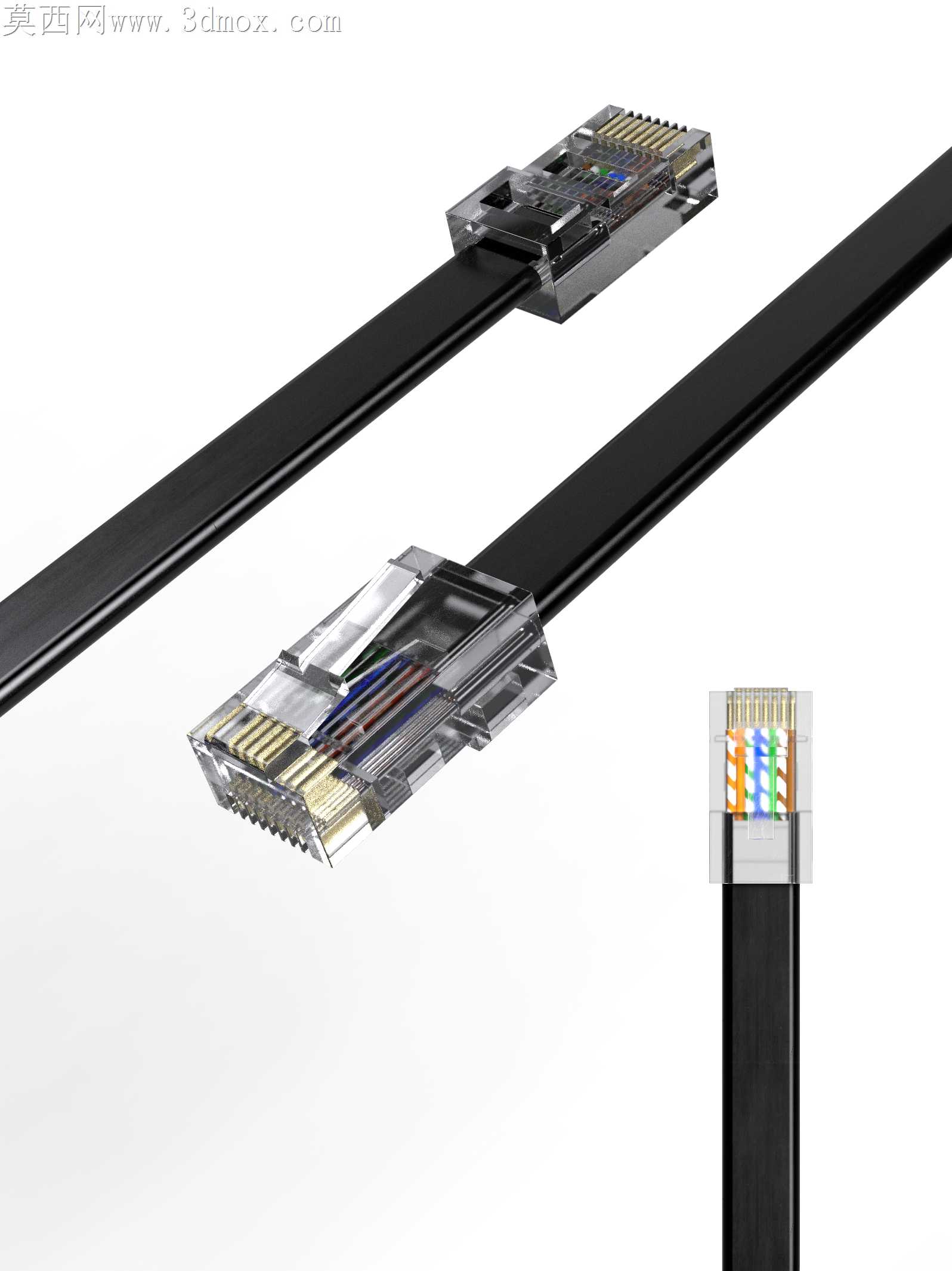

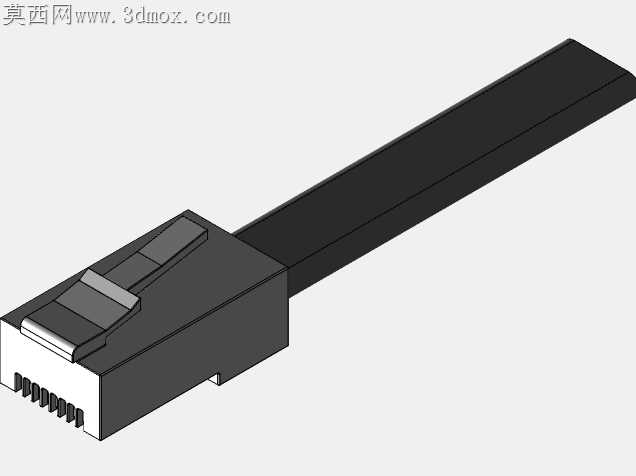

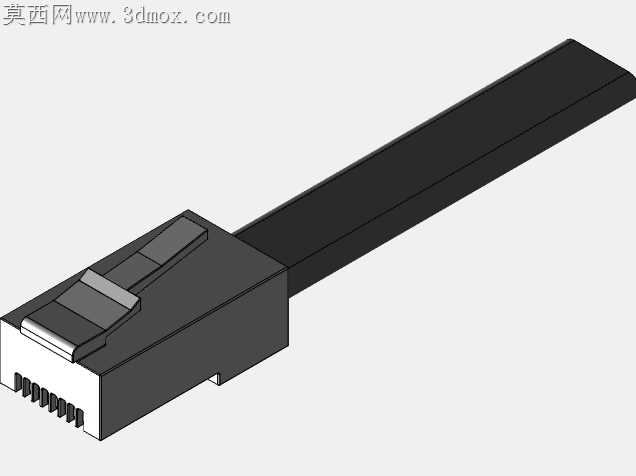

高写实RJ45以太网水晶头接插件三维设计

做这个RJ45接头模型的时候，一开始是想跳出常规工程模型只做外形轮廓的惯性，往写实装配的方向靠，毕竟平时做实训项目的时候，很多学生画水晶头都只拉个透明方块加个弹片，完全没考虑内部线芯和卡扣的配合逻辑。建模的时候先拆了个真实的七类网线水晶头量尺寸，弹片的弧度特意没做完全对称，真实的塑料弹片因为注塑冷却的应力，靠近根部的位置会有微微的内收弧度，要是按标准圆弧拉出来，渲染出来看着就像玩具，没有真实塑料件的那种松弛感。透明外壳的曲面处理费了点功夫，前端插芯位置的八个导槽，一开始是用阵列凸台直接切，出来的边缘太锐利，实际注塑件的导槽入口都有0.1左右的脱模倒角，而且因为透明PC料的流动性，槽口边缘会有微微的圆角过渡，特意把每个导槽的入口边做了不等距的圆角，靠近外壳边缘的两个槽圆角稍大，中间的稍小，这样光线穿过透明壳的时候，折射的光影不会太规整，更接近真实塑料的质感。内部的线芯排布没按理想化的平行排列做，真实压接好的水晶头里，双绞线拆开之后线芯会有自然的弯曲扭绞痕迹，特意给每根线芯加了微小的扭曲参数，八根线的颜色也没选纯饱和色，真实的线芯绝缘皮因为是回收料混色，颜色会带点灰调，比如橙色线不是亮橙，是偏暗的土橙，棕色线也带点红调，这样渲染的时候不会太扎眼。线缆部分和接头的衔接位置，做了注塑尾套的压接变形，尾套套在线缆上的位置，因为压接的时候会有挤压，线缆外皮会有微微的凹陷，不是规整的圆柱对接，弹片和外壳的配合间隙留了0.05mm，刚好能做出弹片按下时候的活动空间，不会出现干涉穿模的问题。渲染的时候材质调试花了挺久，透明PC壳的折射度调到1.58，加了12%的轻微雾度，毕竟真实的水晶头用的不是高透光学塑料，会有点发蒙的质感，金属插片的材质没做镜面反射，加了细微的拉丝纹理和轻微的氧化暗斑，弹片的塑料部分加了一点点磨砂质感，和外壳的高光透明形成质感差。做这个模型的初衷也是给网络布线实训的教学做演示用，之前的教学模型都太简化，学生看不到内部线芯的排布和压接位置的结构，这个模型把压接触点和线芯的接触位置都做了出来，能直观看到八根线是怎么顶到前端金属片的，尾套的防滑纹也做了真实的深浅变化，不是均匀的凹槽，拿在手里（虚拟装配的时候）能感受到防滑的结构逻辑。
