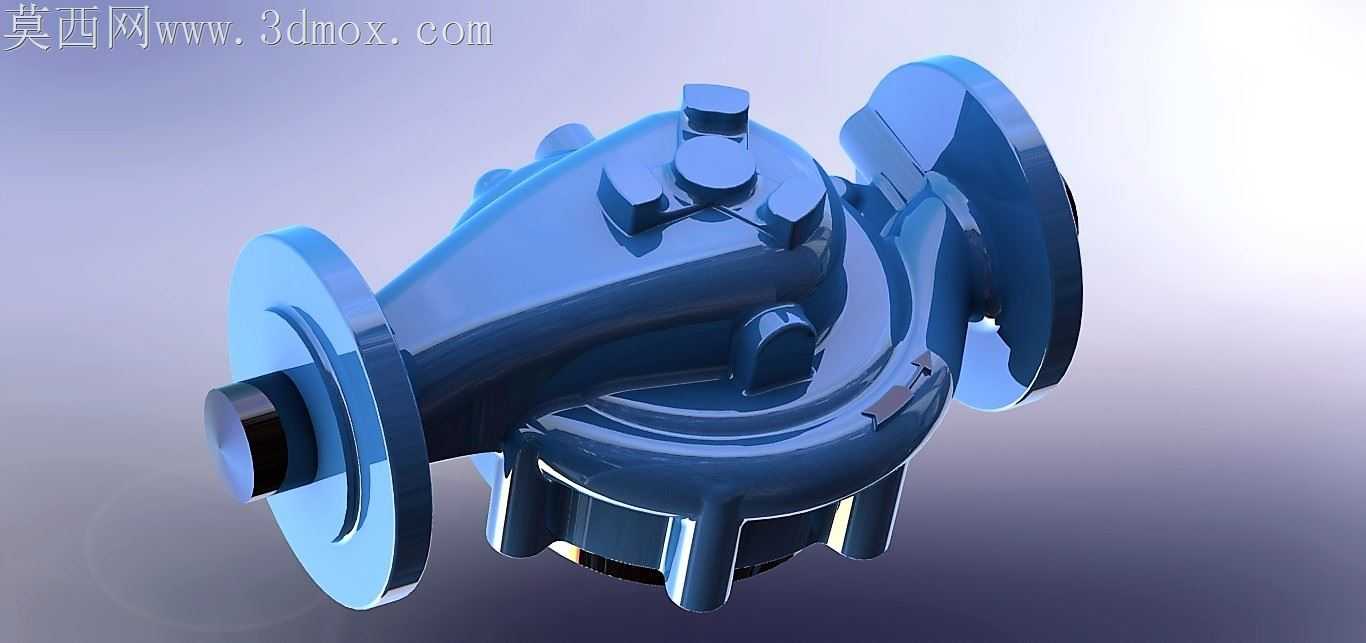

绿色铸铁泵体铸件结构设计

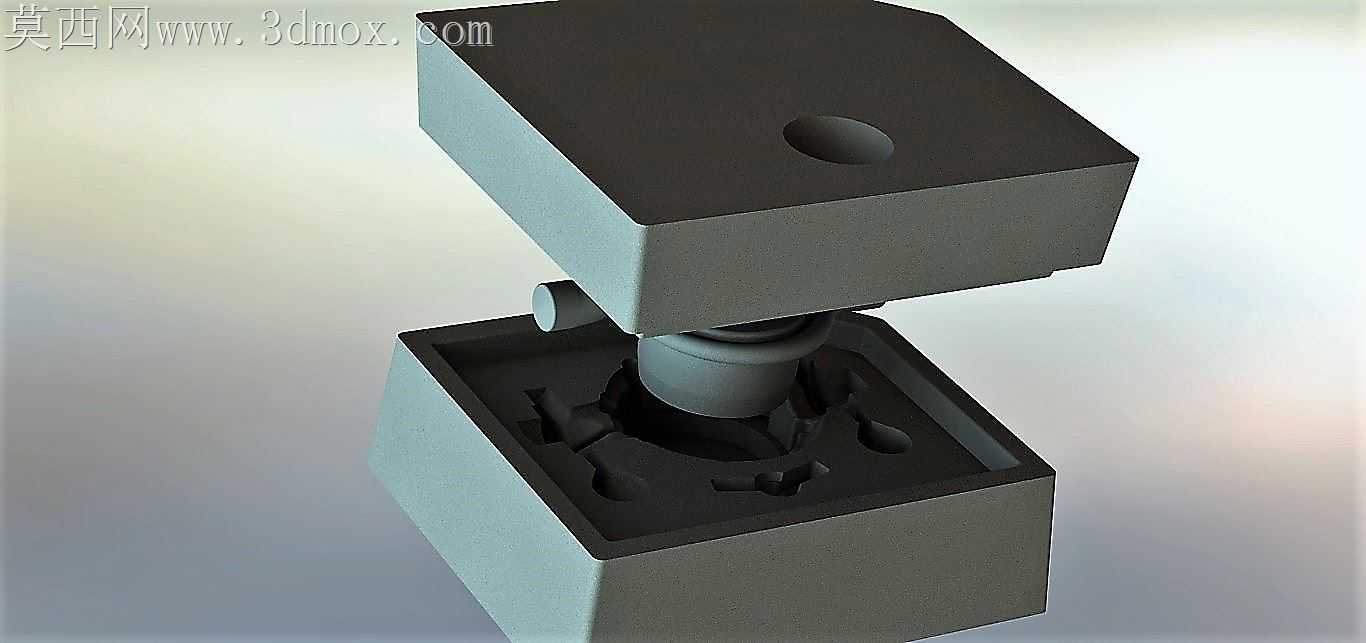

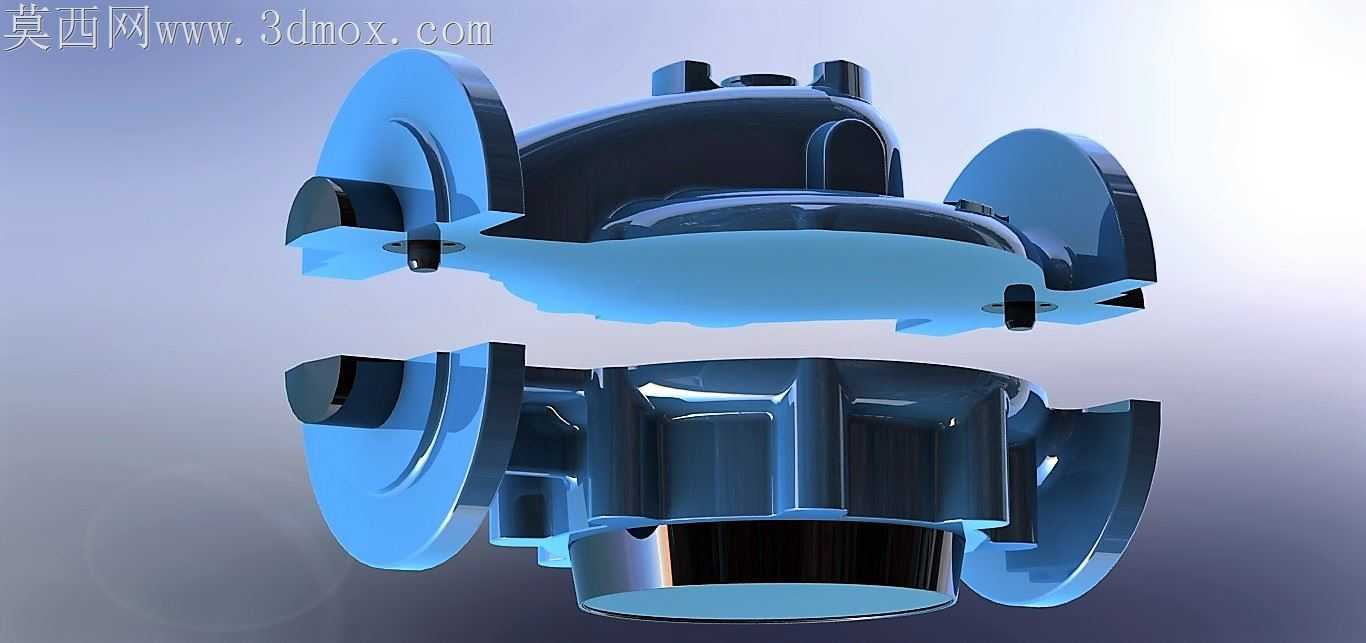

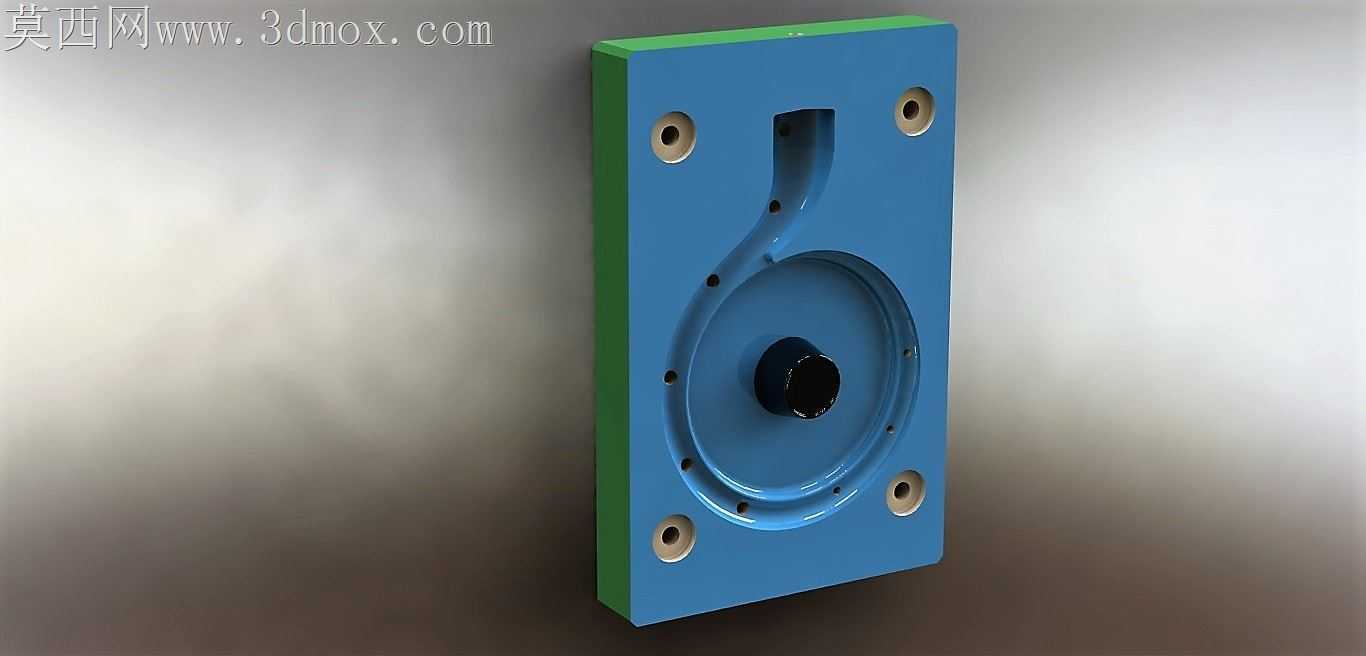

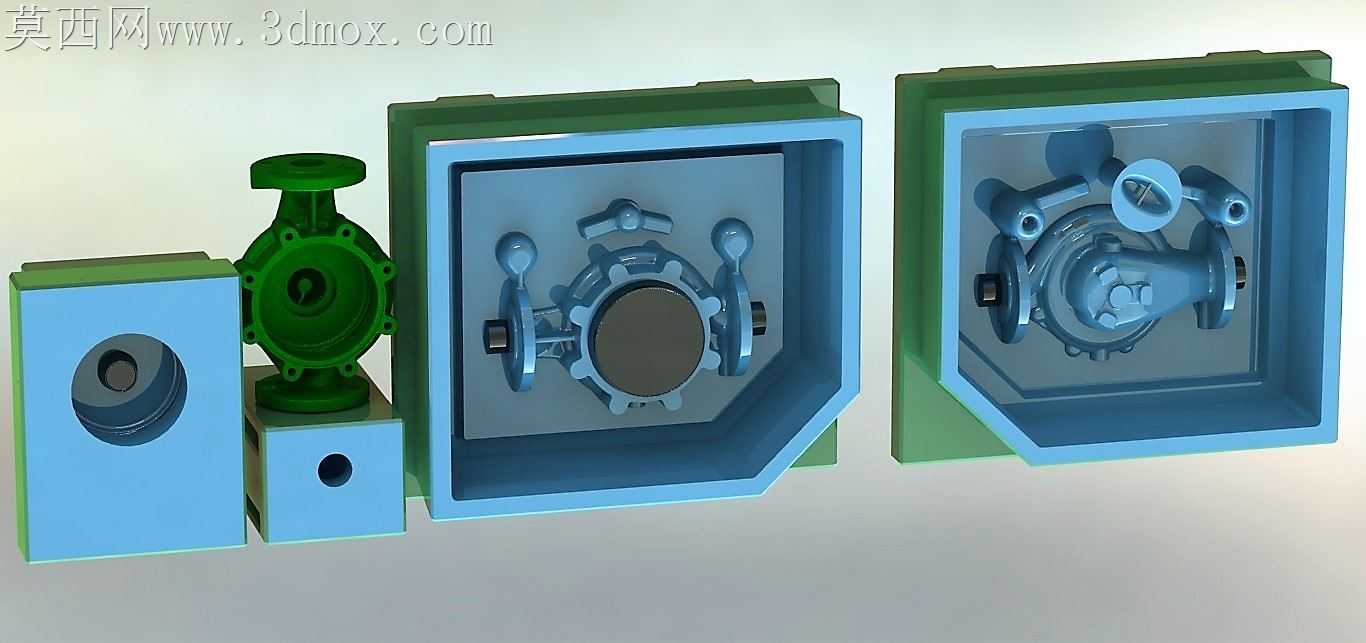

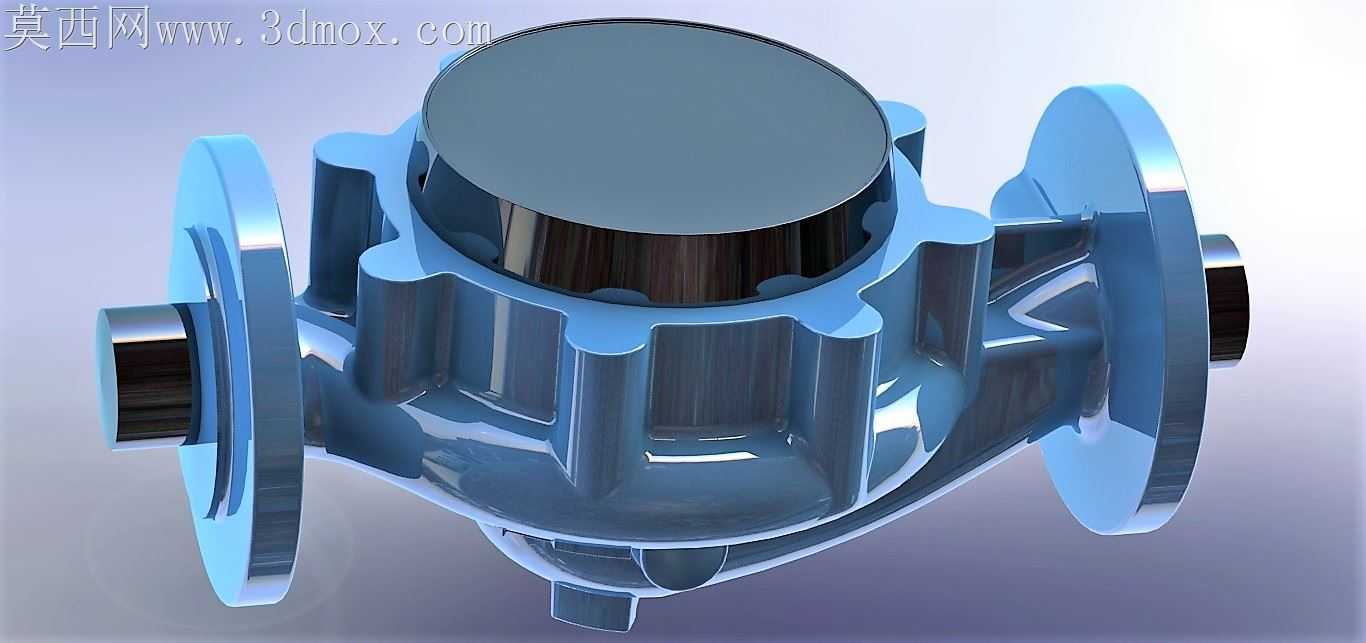

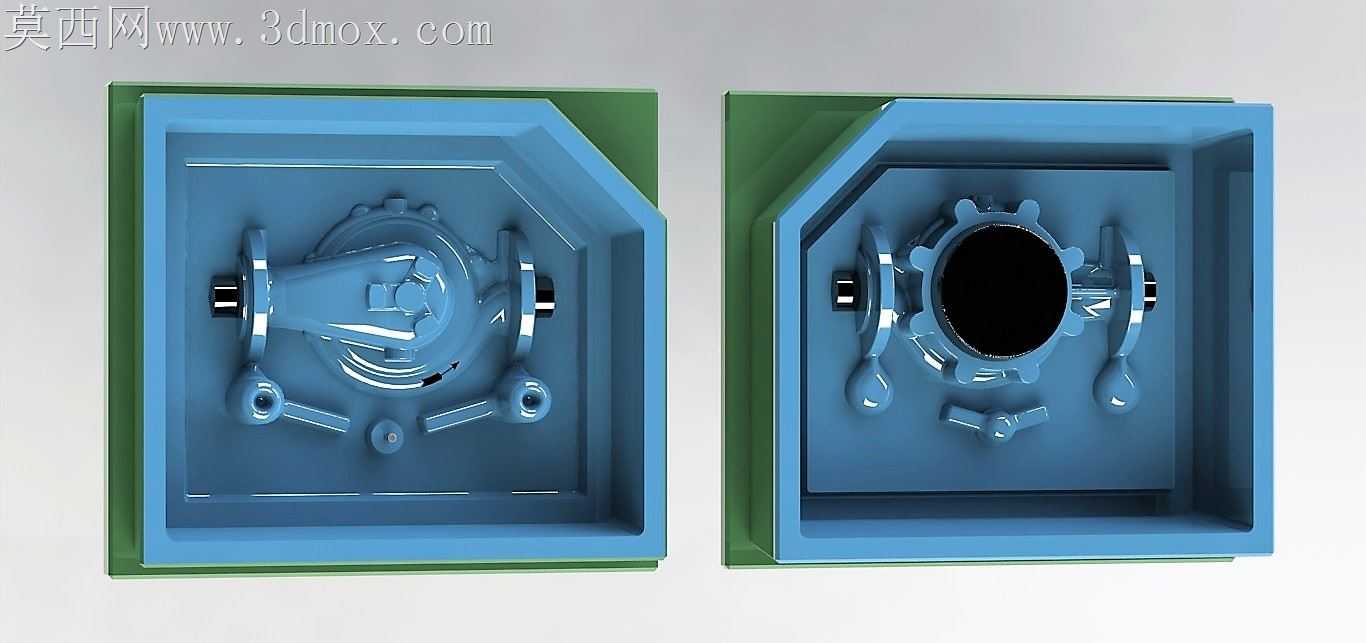

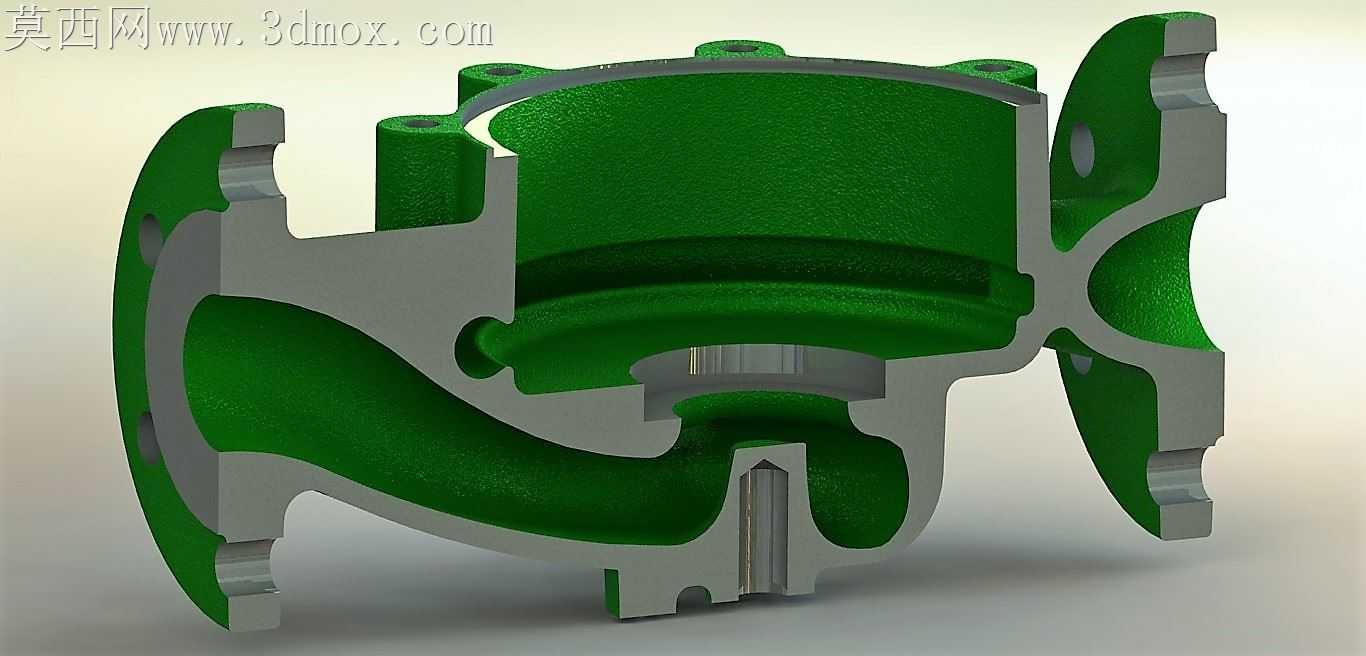

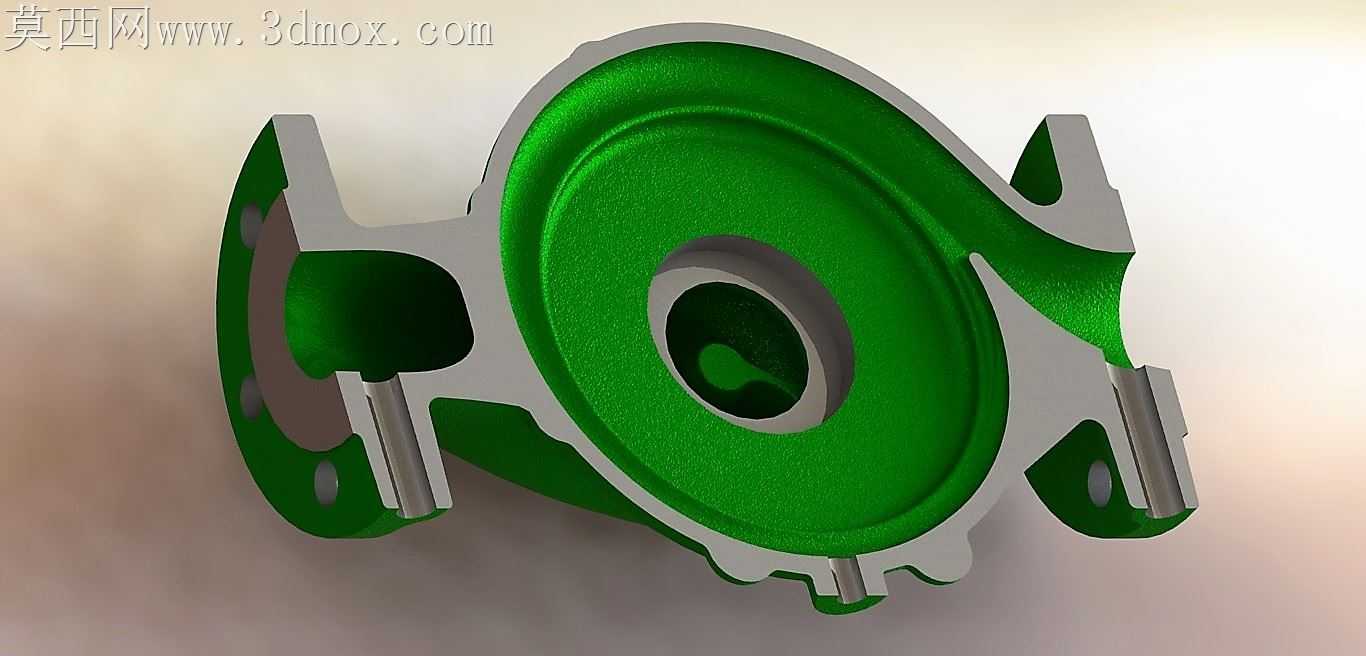

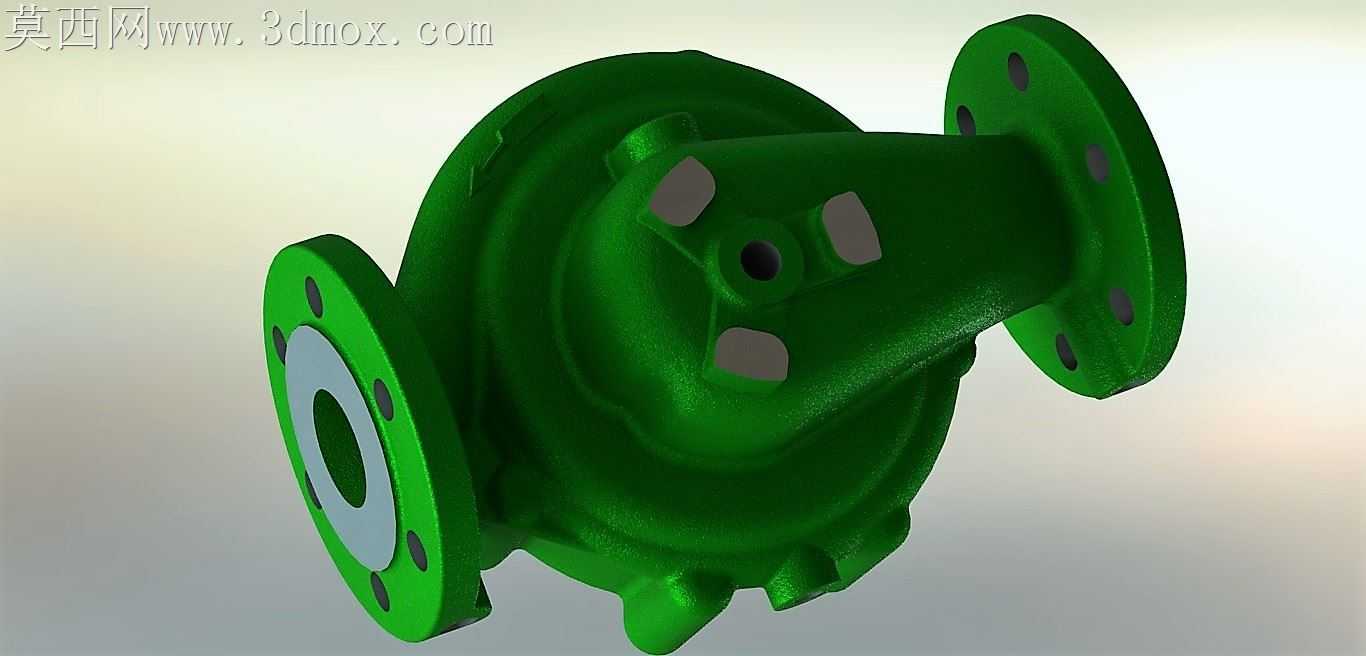

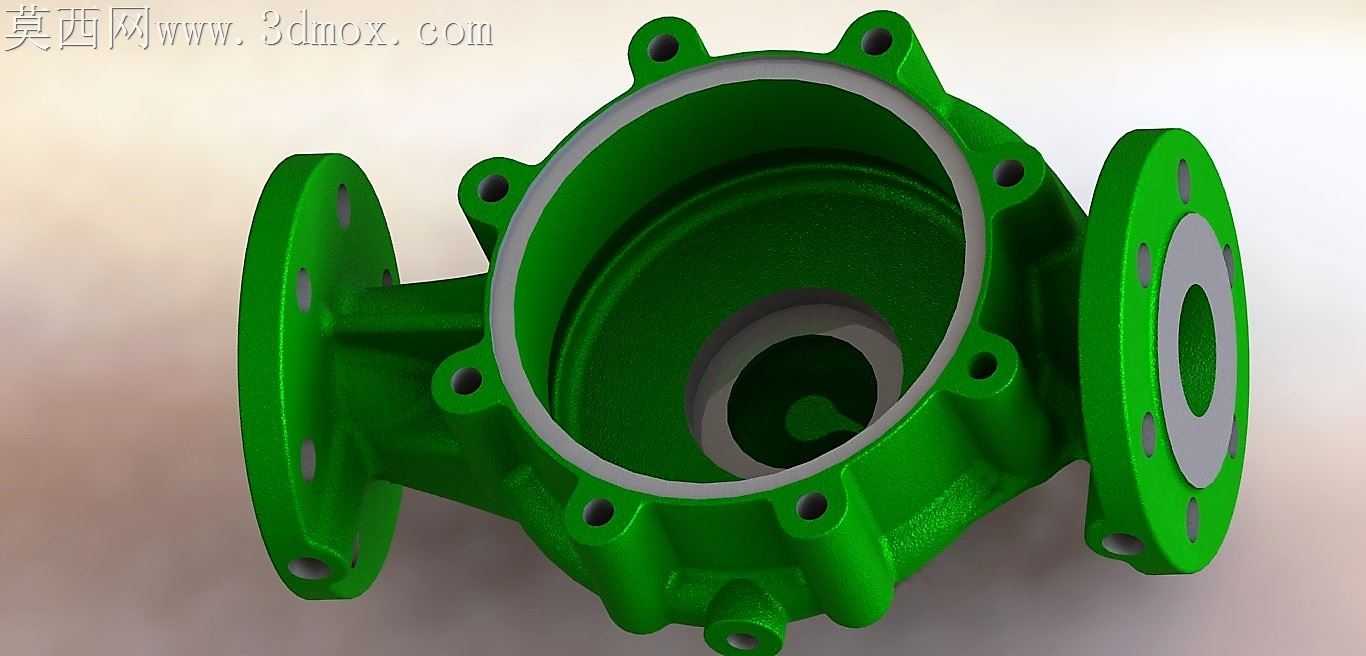

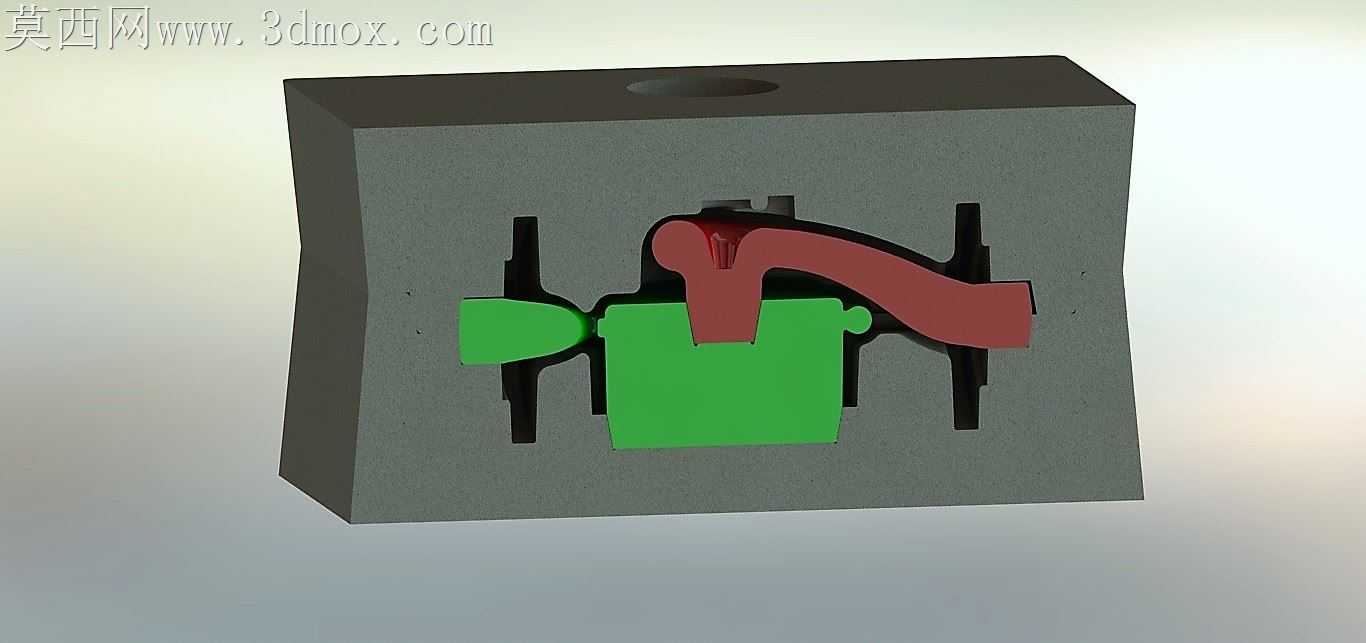

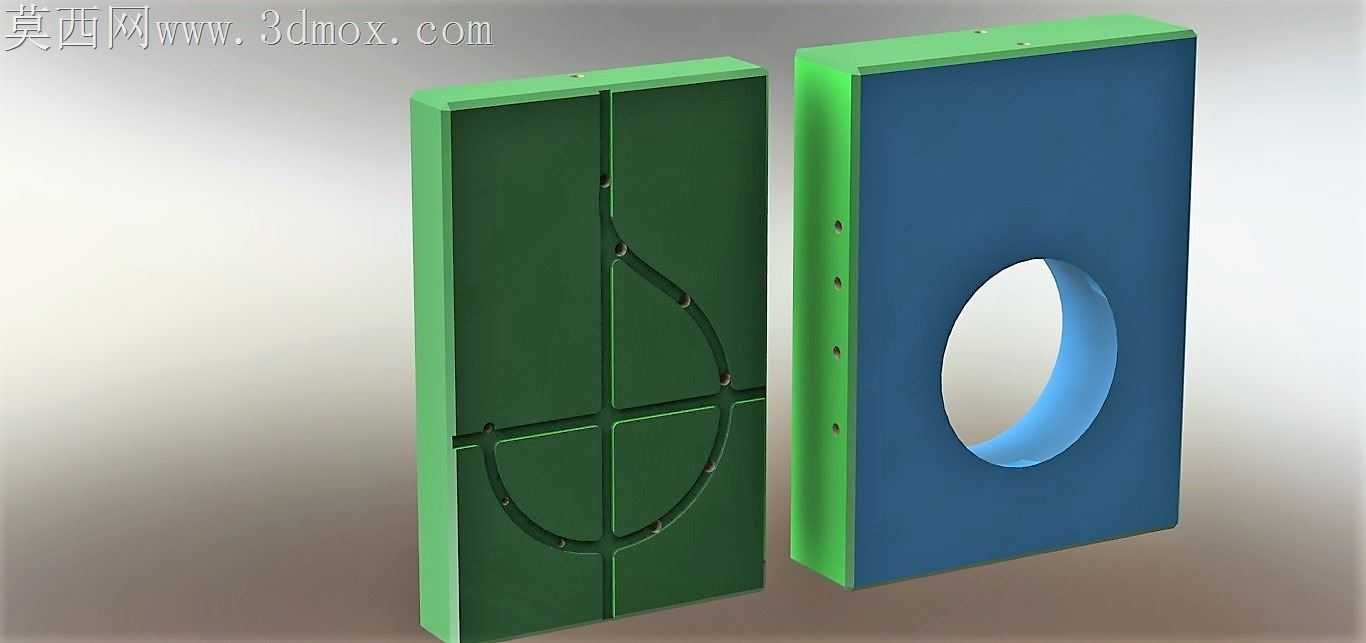

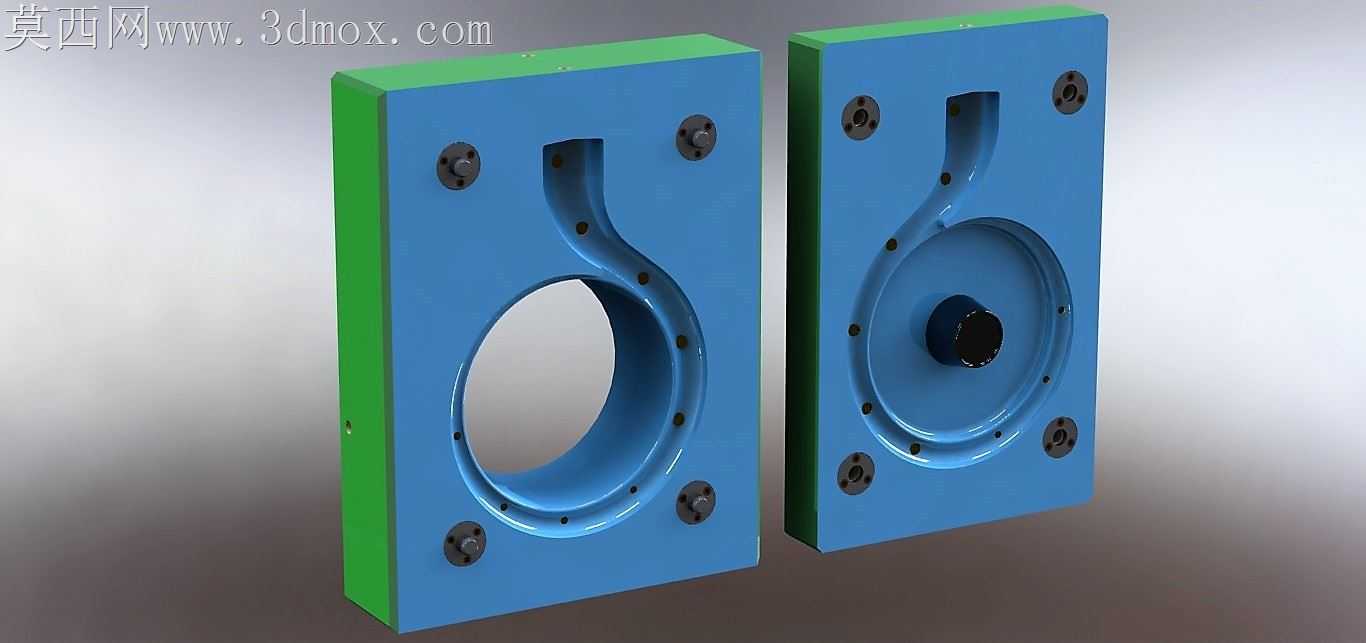

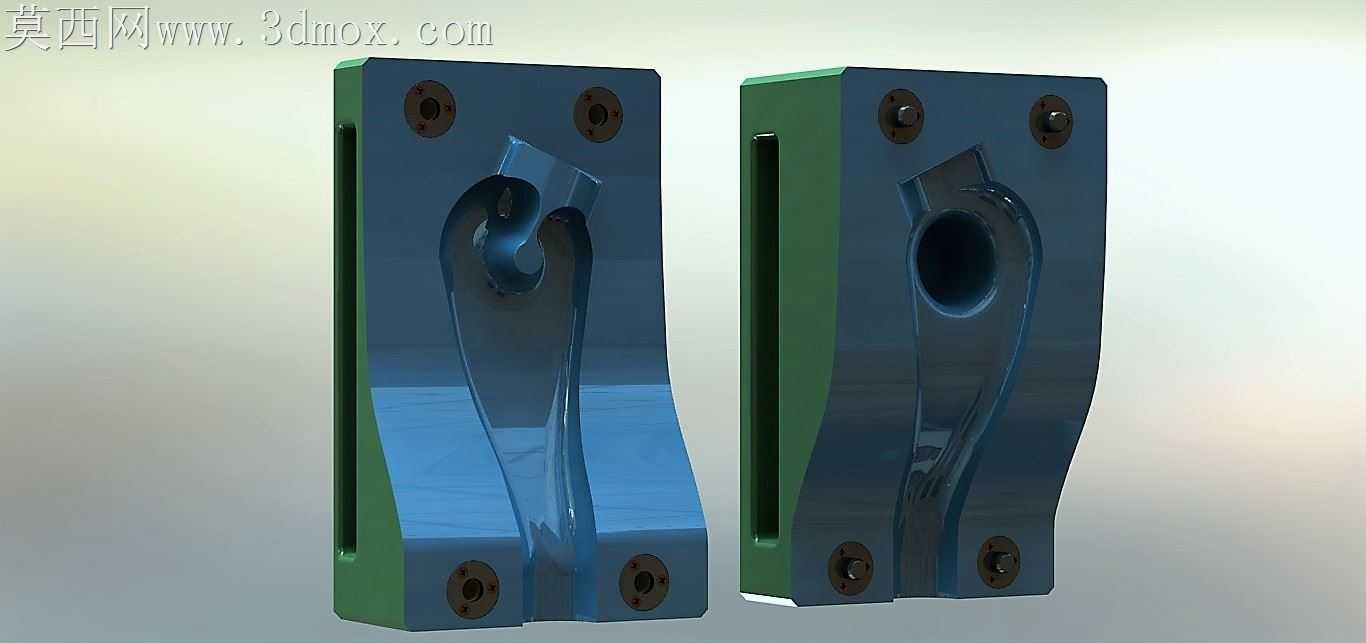

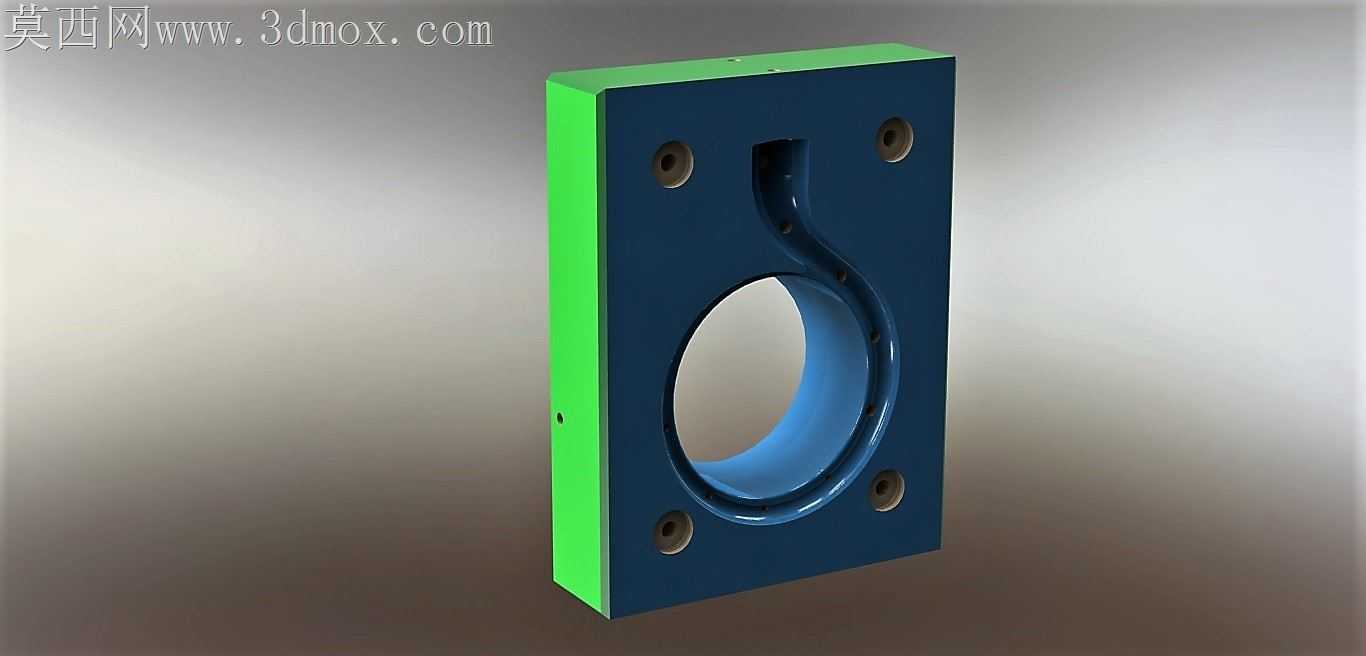

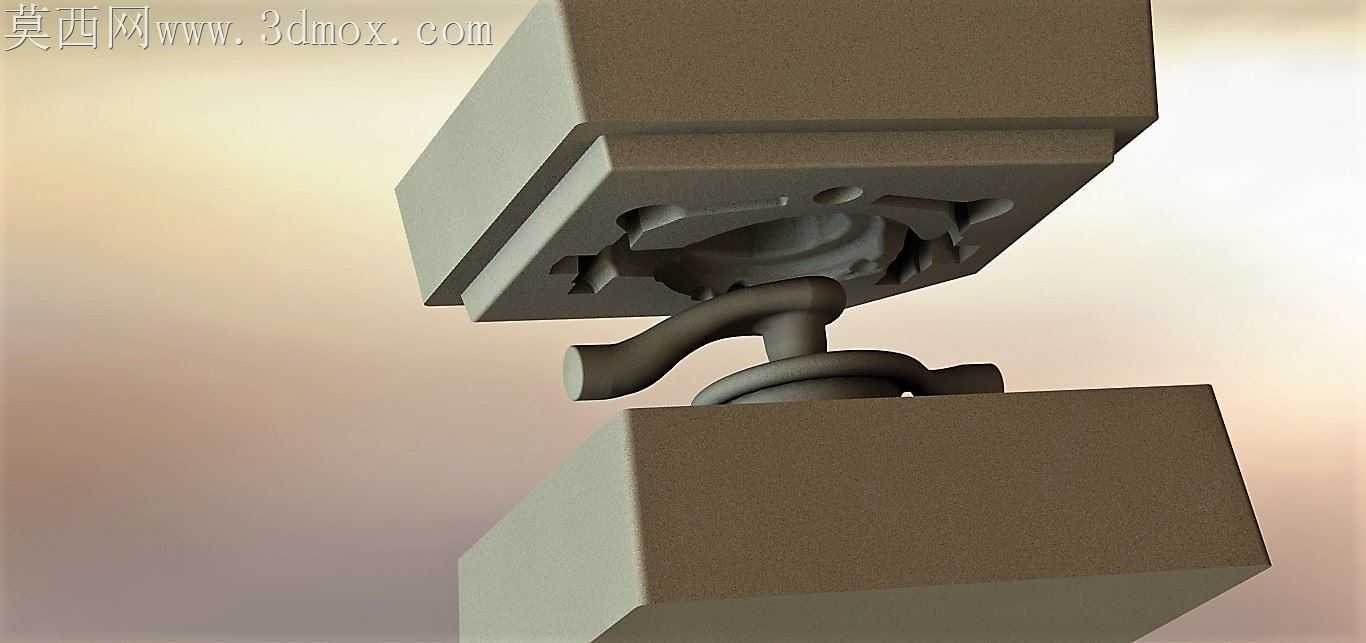

铸造车间里这类多法兰泵壳最容易出的问题，从来不是外形做不出来，而是壁厚不均带来的冷隔、缩孔，还有后续机加工时装夹找正的基准偏差。这个泵壳的结构在铸件工艺适配层面做了很细的取舍，三个方向的法兰连接耳，每一处的加厚筋都顺着金属液充型的走向做了圆弧过渡，没有直角陡变的结构，避免铁水在转角处流速骤降产生冷隔缺陷。主腔体内壁的流道曲面没有做多余的装饰性凸起，顺着介质流向的弧度连续顺滑，既减少铸造时砂芯的成型难度，也能降低后续流体通过时的阻力损失。法兰端面上的螺栓孔位，每个孔周边都做了小范围的凸台加厚，不用把整个法兰面都做厚来满足螺纹啮合长度，能有效控制铸件整体重量，也减少厚大截面带来的内部缩松风险。侧面的支撑筋没有做等厚设计，靠近壳体根部的位置厚度稍大，往法兰方向逐渐收薄，刚好匹配铸造冷却时的温度梯度，让筋条和壳体连接位置不会因为冷却速度差产生拉扯裂纹。两端法兰的密封面位置预留了均匀的机加工余量，没有因为追求铸件外观把余量留得忽大忽小，加工时不用反复走刀找平，能减少数控铣的空刀时间。主腔体和侧口的过渡位置做了大圆角顺滑衔接，砂芯在这个位置不用做尖锐的棱角，下芯时不容易出现砂芯破损掉砂的问题，能大幅降低铸件的砂眼废品率。外壁上的几处小凸台是专门给机加工做的找正基准，不用在粗糙的铸件毛坯面上反复打表找正，一次装夹就能完成三个法兰端面的加工，能有效控制各法兰面之间的形位公差，避免后续装配时出现密封面错位渗漏的问题。流道内部的曲面没有出现突然的截面突变，介质在腔体内流动时不会产生局部涡流，能降低泵运行时的振动和噪音。铸件的拔模斜度顺着每个法兰的脱模方向做了统一适配，没有出现倒扣结构，造型时不用额外做活块，能简化铸造模具的结构，降低模具制作和后期维护的成本。
