带立板双耳槽式安装连接支座结构

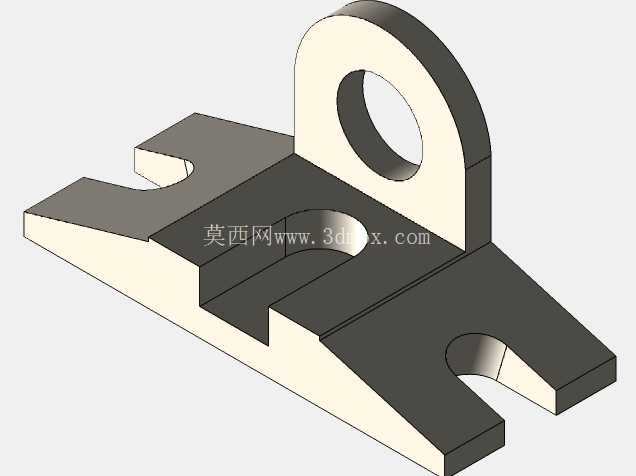

　　该类带立板的槽式安装支座，多应用在轻工输送线侧边挡料机构、小型工装夹具的铰接点位、非标设备的门板支撑铰接处，也可作为小型气动元件的尾部安装座使用，属于小载荷铰接连接场景里的常用结构件。从结构功能来看，底座部分开设的两处缺口槽，是为了适配安装时的位置微调需求，现场装配时不需要将螺栓完全拧下，即可将支座沿槽口方向滑入安装位，降低狭小空间内的装配难度，同时槽的宽度匹配常用的M6、M8内六角螺栓头部尺寸，可避免螺栓安装时发生跟转。

　　立板部分的通孔为铰接配合孔，孔的边缘做了倒角处理，既可以去除机加工后的毛刺，也能在穿装铰接销或者连接螺栓时起到导向作用，孔的同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞，立板与底座的连接位置做了圆弧过渡，避免应力集中导致的受力断裂，常规工况下可承受不超过500N的径向载荷。设计过程中，首先确定铰接孔的中心高度，这个尺寸直接决定了配套铰接件的转动行程范围，需要匹配对应安装位的周边避让空间，避免转动时与周边结构发生干涉；底座的厚度根据载荷需求设定，小载荷场景下选用6mm厚度的板材即可满足强度要求，若应用在有振动的工况下，可将底座厚度提升至8mm，同时在立板与底座的连接处增加三角加强筋结构。

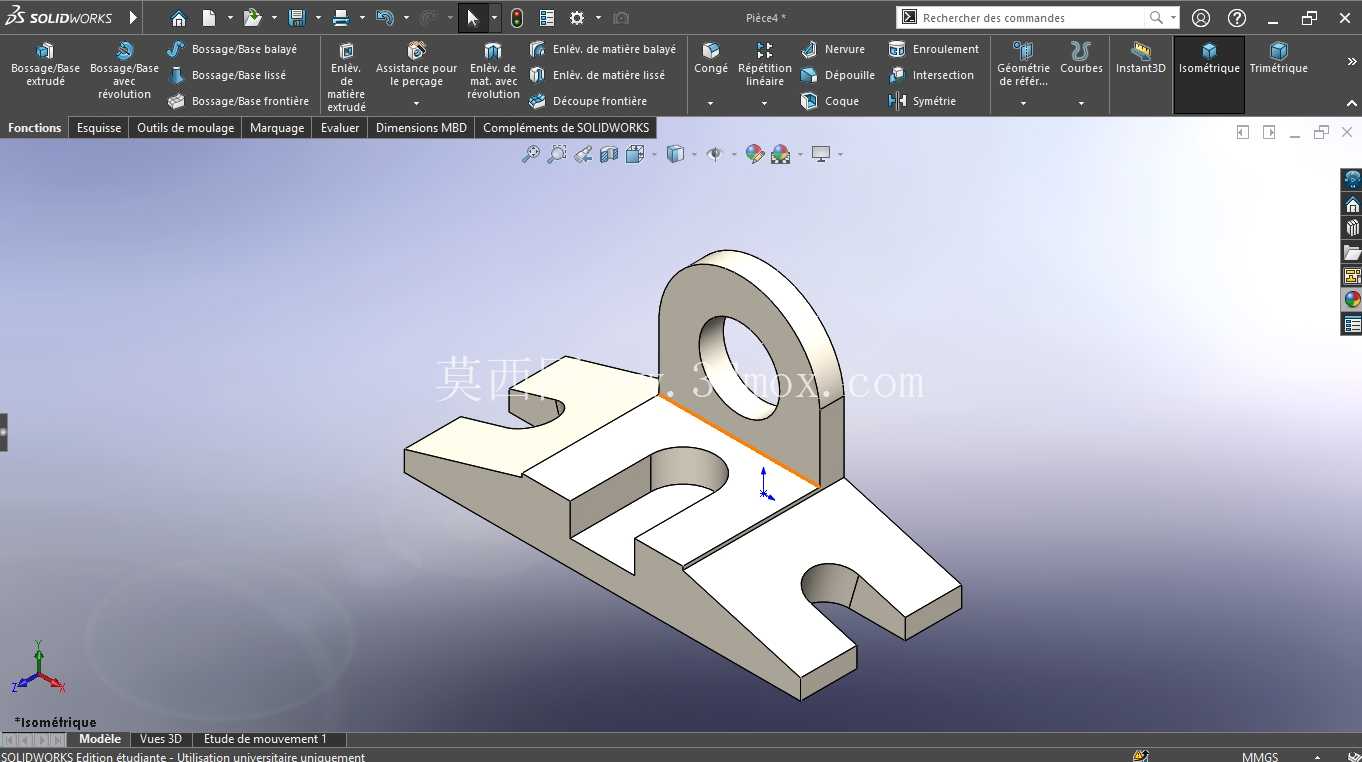

　　安装边界方面，底座的总长度控制在80mm以内，宽度控制在40mm，两处安装槽的中心距为50mm，适配常见的型材安装孔距，不需要额外在型材上打孔即可完成固定；立板的总高度从底座安装面算起为45mm，铰接孔中心距离底座安装面的高度为30mm，铰接孔直径为12mm，可适配直径12mm的标准铰接销或者带肩螺栓。实际建模时，底座的槽口边缘做了0.5mm的倒角，避免安装时划伤操作人员，立板的顶部做了半圆过渡，既减少材料占用，也能避免尖锐边角带来的安全隐患。

　　这类支座在实际使用中，通常会在铰接孔内加装铜套或者自润滑轴承，提升铰接位置的耐磨性能，延长部件的使用寿命，若应用在有腐蚀的工况下，可选用304不锈钢材质加工，普通工况下采用Q235板材折弯焊接后喷塑处理即可满足使用需求，部分对重量有要求的场景也可采用铝合金压铸成型，压铸后仅需要对铰接孔做精铰处理即可达到装配精度要求。需要注意的是，这类支座不适合承受大的轴向载荷，轴向载荷过大时会导致立板发生变形，因此在选型时需要确认受力方向，尽量让载荷沿立板的径向传递，若存在轴向受力的情况，需要在立板侧面增加加强结构，或者更换为带双侧立板的铰接支座结构。
