蜗轮蜗杆传动副蜗轮结构三维数模

在重载传动、大传动比减速的工况场景里，蜗轮始终是核心的啮合传动零件，这套蜗轮结构的设计完全围绕交错轴动力传递的实际需求展开，区别于直齿、斜齿圆柱齿轮的平行轴传动逻辑，蜗轮需要和匹配的蜗杆配合实现90度交错轴的动力传输，常见于输送线减速单元、小型机床进给机构、自动化设备的分度转台、起重设备的慢动驱动端，这类场景普遍需要单级实现10-80的大传动比，同时要求传动平稳无冲击、具备反向自锁特性来避免负载倒转，这也是蜗轮结构区别于其他齿轮传动件的核心应用价值。

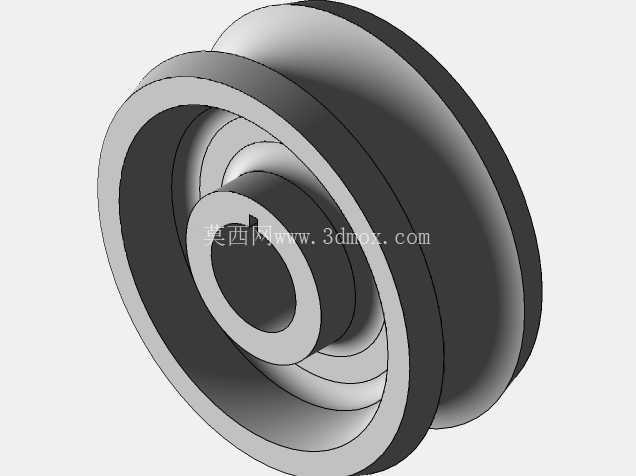

从结构设计逻辑来看，这个蜗轮采用了典型的辐板式轮体结构，中心设置阶梯式安装轴孔，轴孔的大径段用于和输出轴的定位轴肩配合，保证装配时的轴向定位精度，小径段为轴的配合面，预留了键槽安装位置，能够通过平键传递输出扭矩，避免轮体和轴之间出现相对转动。轮缘部分的齿形采用阿基米德蜗轮齿形设计，齿面为凹圆弧曲面，和蜗杆的螺旋齿面形成线接触啮合，相比点接触的交错轴斜齿轮，接触应力更小，承载能力能提升30%以上，同时啮合过程中齿面之间存在相对滑动，能有效缓冲传动过程中的振动，运行噪音远低于同级别的圆柱齿轮减速结构。

设计过程中首先要匹配对应蜗杆的参数，包括模数、头数、导程角、齿顶圆直径，蜗轮的齿顶圆、齿根圆、分度圆直径都需要和蜗杆参数严格适配，中心距公差控制在IT7级精度范围内，否则会出现啮合间隙过大、传动回差超差，或者啮合过紧、齿面磨损加剧的问题。轮体的辐板部分做了等厚度设计，在保证轮体整体刚性的前提下尽可能减少转动惯量，避免启动、换向过程中出现过大的惯性冲击，辐板和轮毂、轮缘的连接处都做了圆角过渡，避免应力集中导致的轮体开裂，在频繁正反转的工况下，这个过渡圆角的设计能将连接处的应力峰值降低40%左右，大幅提升零件的疲劳寿命。

从安装边界来看，这个蜗轮的轴向尺寸经过优化，轮毂的伸出长度适配常规角接触球轴承或者圆锥滚子轴承的安装宽度，能够直接将轴承内圈贴合在轮毂端面，不需要额外加装定位套筒，减少装配环节的零件数量。轮缘的外径尺寸预留了和减速箱内壁的安全间隙，避免转动过程中轮齿和箱体内壁发生剐蹭，同时齿面宽度比蜗杆的啮合段宽度宽出15%，保证装配时即使存在少量轴向错位，也能保证全齿宽参与啮合，不会出现局部齿面过载的情况。

实际应用中，这类蜗轮通常采用锡青铜或者铝铁青铜材料制作轮缘，轮毂部分采用45号钢制作，通过过盈装配或者螺栓连接组合成整体，既保证齿面具备足够的耐磨性和减摩特性，又能控制整体材料成本，避免全铜结构带来的成本过高问题。设计时还需要考虑润滑条件，蜗轮蜗杆啮合处的滑动速度较高，通常采用浸油润滑或者喷油润滑，轮体的辐板位置可以预留油孔，方便润滑油进入轮毂和轴的配合面，避免配合面出现干摩擦锈蚀。

在建模过程中，齿形部分的构建是核心难点，需要通过螺旋扫描、曲面切除的方式生成精确的渐开线齿面，保证齿形的法向齿厚、齿距累积误差符合精度要求，不能采用简化的梯形齿代替，否则后续做运动仿真时会出现啮合干涉、传动比不准的问题。轮体的所有倒角、退刀槽都按照机械加工的工艺要求做了还原，比如轮毂端面的倒角是为了压装轴承时方便导入，轴孔内的退刀槽是为了磨削内孔时让砂轮有退刀空间，这些细节结构的还原能保证数模可以直接用于后续的工程图生成、数控加工编程，不需要二次修改结构。

对于设备选型的工程师来说，这个蜗轮的结构参数可以直接匹配对应中心距的蜗杆减速器，不需要重新设计轮体结构，只需要根据实际负载需求调整齿面硬度、辐板厚度即可，比如轻载的自动化设备场景可以适当减薄辐板厚度降低重量，重载起重场景则可以加大轮毂直径、提升辐板厚度来增强整体刚性。在装配验证时，可以通过数模做干涉检查，确认蜗轮和蜗杆、轴承、箱体、端盖之间不存在装配冲突，提前发现设计缺陷，减少物理样机的试错成本。
