多规格异形螺母参数化结构设计

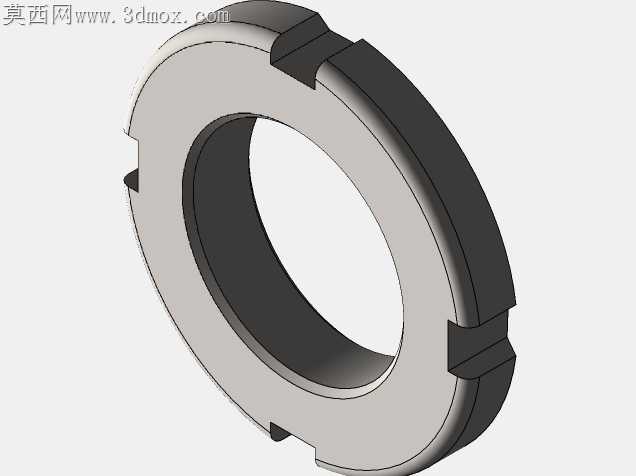

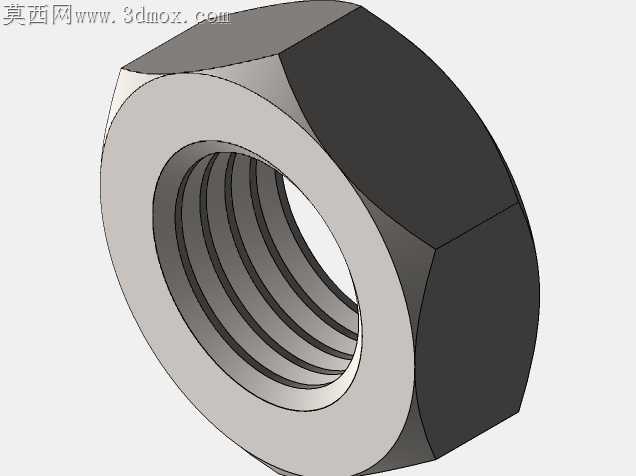

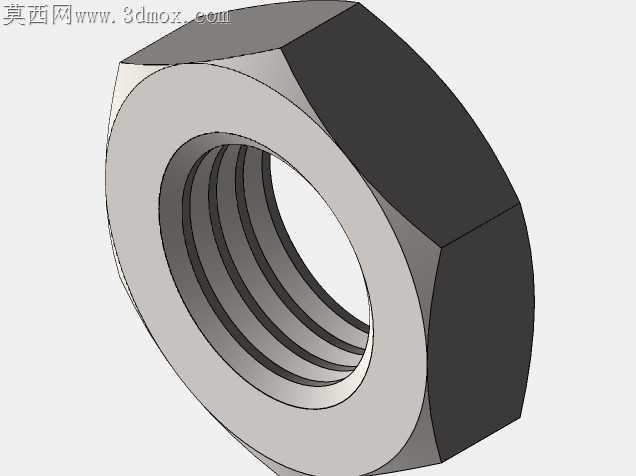

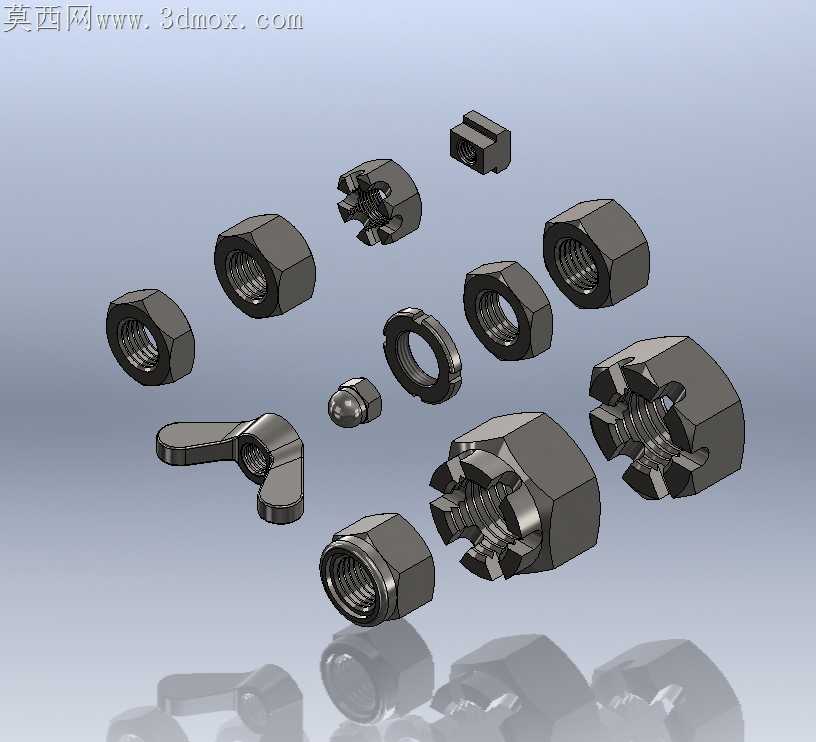

常规紧固件批量加工时，常遇到同系列不同规格螺母分型混乱、螺纹同轴度偏差超差、开槽部位应力集中导致服役断裂的问题，这套参数化螺母结构在设计阶段就把加工适配的细节揉进了每一处特征里。六角厚螺母的对边尺寸公差带特意收窄了0.02mm，冷镦成型时不会出现凹模啃边的瑕疵，端面倒角做了15度斜切而非常规30度，搓丝时的定位基准面贴合度更高，螺纹起始端的不完整牙型控制在半圈以内，和螺栓旋合时不会出现首牙卡滞的情况。开槽螺母的槽口位置没有直接切到螺纹小径处，槽底预留了0.3mm的圆弧过渡，调质处理时不会在槽根出现淬火裂纹，槽宽的尺寸公差按H11精度控制，和开口销装配时能轻松穿入又不会出现旷量，即便是承受交变载荷的振动工况，槽口也不会因为应力集中出现开裂扩展。盖形螺母的封顶端面做了0.1mm的内凹弧面，压装封盖时不会出现边缘溢料的问题，球面和六角本体的衔接处做了G0.5的圆角过渡，抛光处理时不会出现接刀棱，外观面的一致性更好。蝶形螺母的扳拧翼面做了微弧收边，没有尖锐的直角棱边，手动拧紧时不会硌伤手掌，翼面和本体的衔接处加厚了0.8mm，大扭矩拧紧时不会出现翼根断裂的情况。薄型螺母的螺纹有效旋合长度严格控制在0.8倍公称直径，既满足连接强度要求，又能最大限度节省安装空间，端面的粗糙度控制在Ra1.6以内，和被连接件贴合时不会出现间隙偏斜。圆螺母的卡槽位置做了对称度校验，四个卡槽的位置度偏差不超过0.05mm，和钩形扳手配合时不会出现打滑脱开的情况，外圆的滚花深度控制在0.2mm，手动预紧时能提供足够的摩擦力。所有规格的螺母都做了统一的参数化关联，调整公称直径参数时，所有结构尺寸会按比例同步更新，不会出现特征报错的情况，加工编程时只需要调取对应参数就能直接生成刀路，省去了重复建模的时间。不同规格的螺纹收尾都做了统一的退刀槽设计，退刀槽宽度比螺纹牙距大0.5mm，车削螺纹时不会出现撞刀问题，退刀槽的直径比螺纹小径小0.1mm，能有效避免螺纹末端的飞边残留。即便是最小规格的微型螺母，内孔的排屑槽角度也做了优化，攻丝时切屑能顺利排出，不会出现切屑堵塞导致丝锥断裂的问题。
