多规格弹性挡圈参数化卡紧构件设计

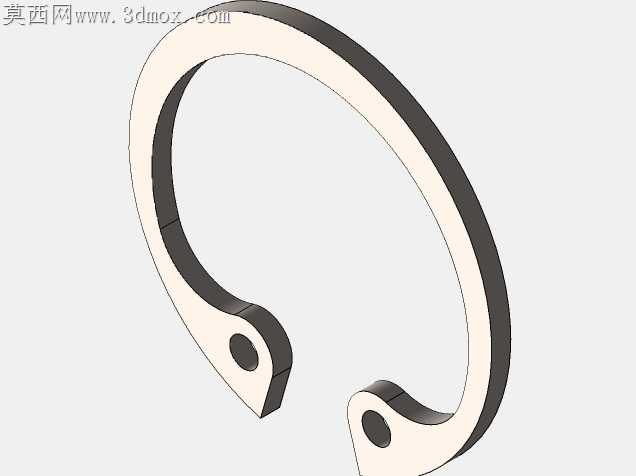

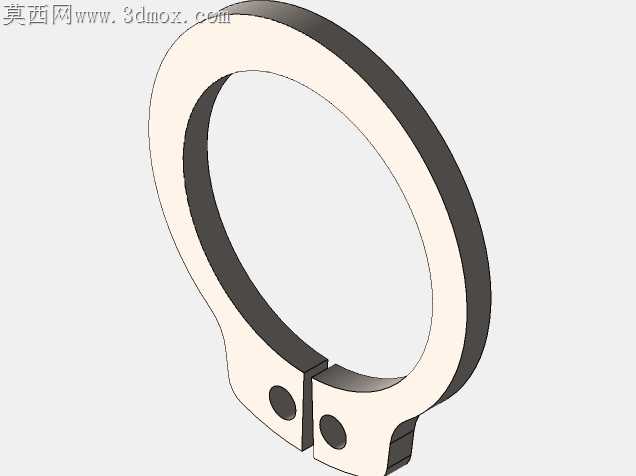

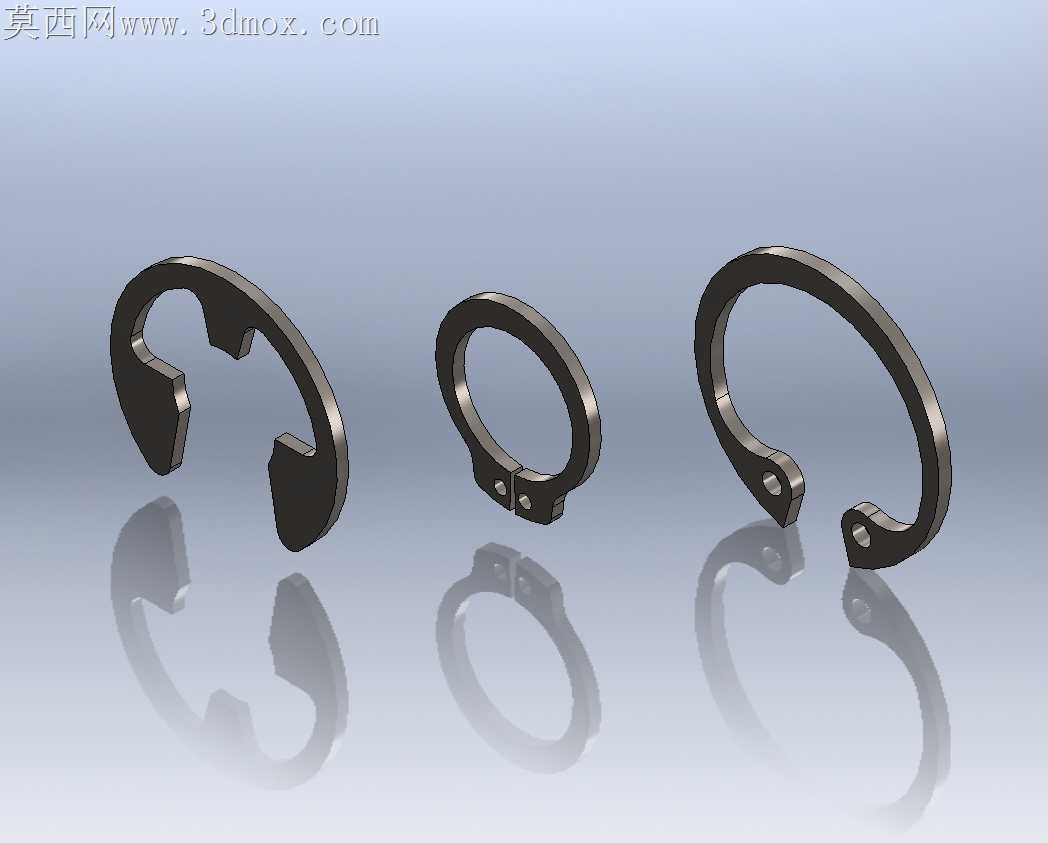

轴孔配合的限位场景里，普通刚性卡圈常因安装敲击出现崩边、卡滞，反复拆装后弹性衰减导致轴向窜动，甚至在振动工况下脱出配合位，这类现场故障往往会引发整条传动链路的偏移磨损。这套卡环构件在结构优化阶段就瞄准了这些痛点，针对不同安装空间做了三类形态的适配调整。开口式E型卡环的两个卡脚做了内收弧度修正，卡入轴槽时不需要过度撑开本体，金属材料的弹性形变区间控制在屈服强度的70%以内，反复拆装30次以上仍能保持足够的抱紧力，不会出现永久形变导致的松脱。闭合式卡环的对接位置做了错位凸台设计，安装到位后两个端头不会因径向力错开，避免了常规闭合挡圈受挤压后开口张大、滑出卡槽的问题。C型大规格卡环的两个端头特意做了加厚处理，拆装时卡簧钳的施力面接触面积比常规设计大40%，不会因为局部压强过大压溃端头，导致拆装工具打滑划伤轴面。不同卡环的截面厚度都对应标准槽深做了公差匹配，卡入后露出槽位的高度控制在0.2-0.5mm之间，既不会因为突出过多剐蹭相邻转动件，也不会因为嵌入过深失去轴向限位的作用。卡环的边缘全部做了R0.1的圆角钝化处理，没有尖锐的切削毛边，安装时不会划伤操作人员的手套，也不会在轴件推入时刮伤配合面的镀层。针对振动较强的工况，卡环内圈与槽底接触的位置做了细微的滚花纹理，卡紧后能产生额外的静摩擦力，抵消轴向的冲击载荷，不会因为持续振动出现缓慢移位。三类卡环的开口尺寸都经过反复调校，安装时的撑开量刚好能越过轴/孔的最大直径，不需要额外修磨就能顺利卡入，新手操作也不会因为用力不当导致卡环弹飞丢失。不同规格的卡环可以覆盖从微型精密轴到大直径传动孔的限位需求，不需要针对特殊槽位单独定制非标件，能大幅降低备件的库存种类。
