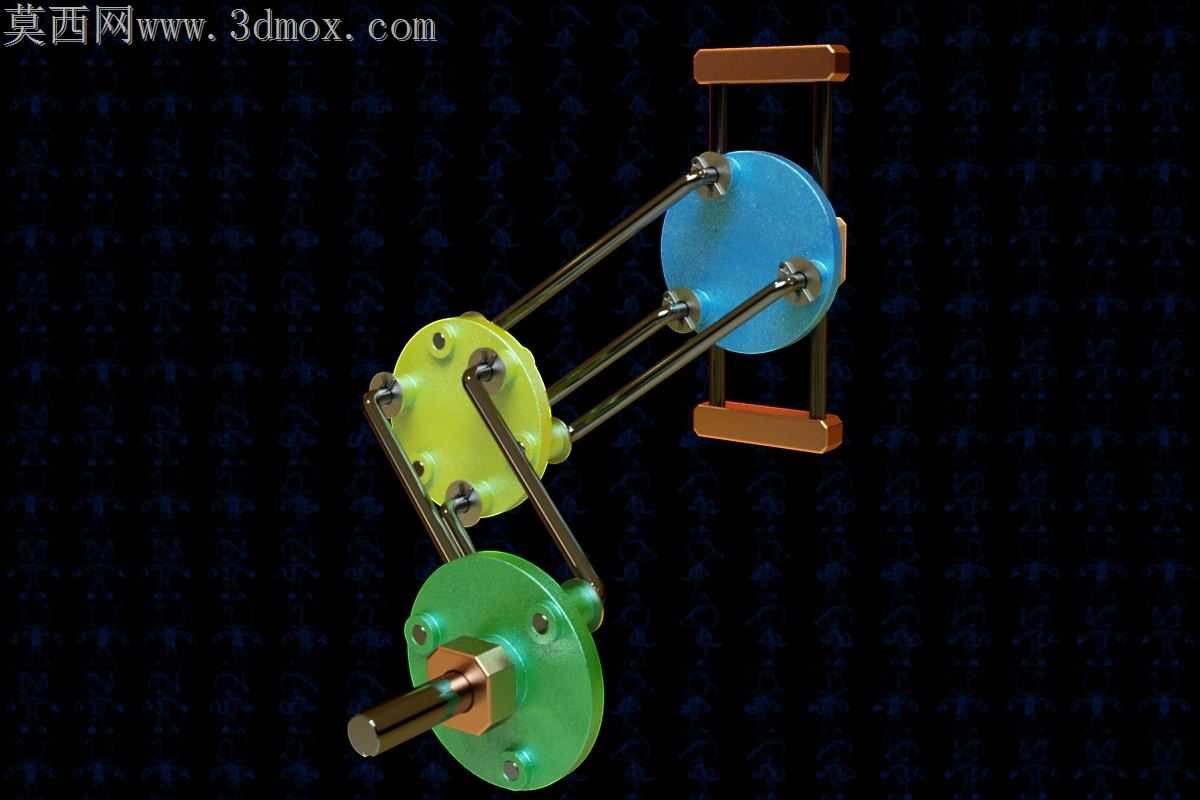

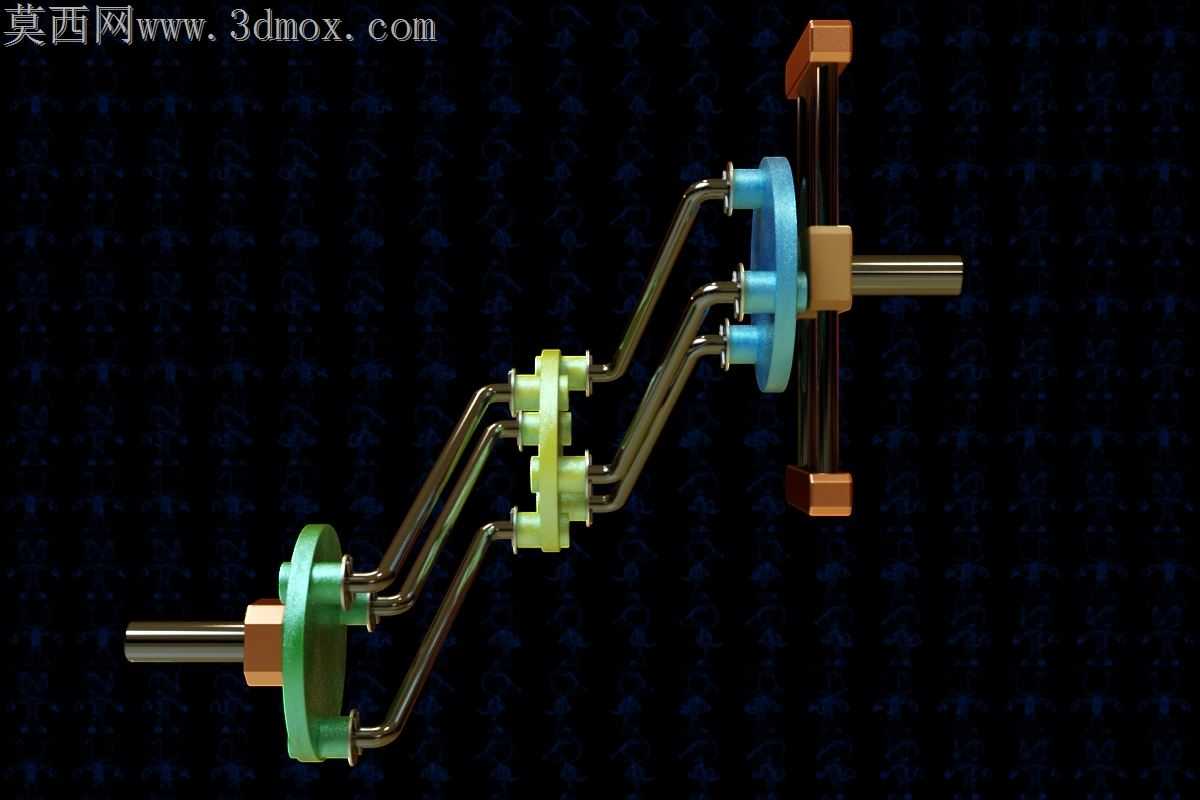

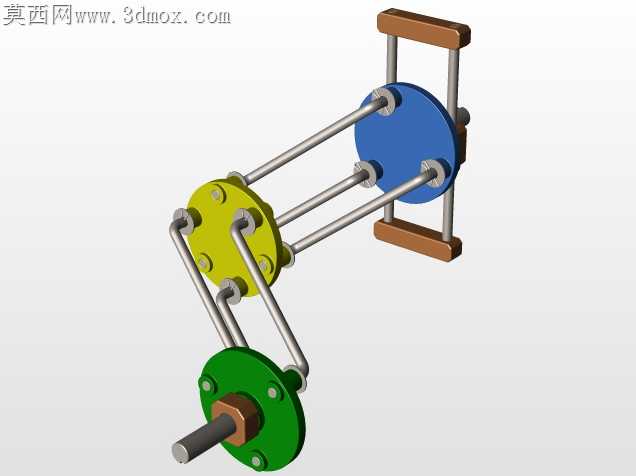

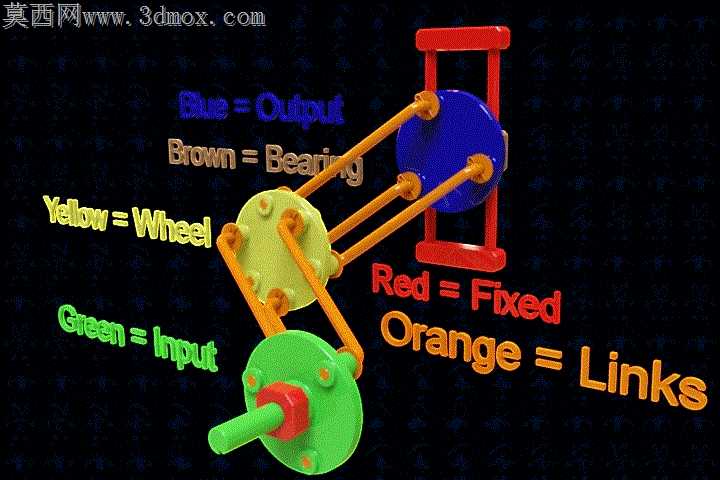

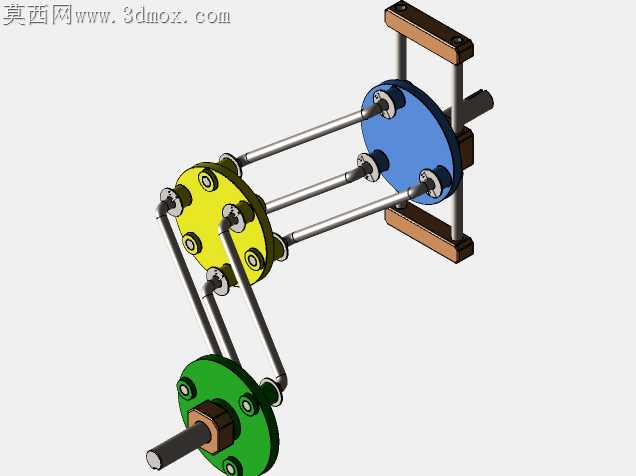

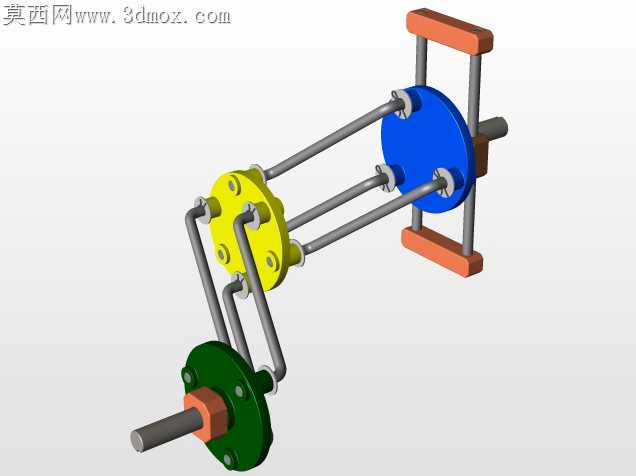

跨距可变的动力传输场景里,常规万向节传动存在角速度波动、大偏角下传动效率骤降的痛点,这类恒速可变轴距机构的设计核心,恰恰是解决偏角变动下的转速同步问题。从装配逻辑视角拆解这套机构,三组带铰接支座的轮盘通过六根平行连杆形成闭环约束,每根连杆两端的铰接孔位同轴度公差必须控制在0.02mm以内,一旦孔位偏移超差,连杆运动时就会出现卡滞,甚至在高速传动下产生交变应力导致连杆断裂。绿色输入端轮盘的轴伸部位做了台阶轴设计,轴肩与轴承内圈的贴合面预留了0.01mm的压紧余量,避免轴承装配后出现轴向窜动,轴端的扁位结构是为了匹配外接动力源的联轴器,省去额外加工键槽的工序,装配时直接通过顶丝锁紧即可完成动力对接。中间黄绿色过渡轮盘的铰接支座采用了错位排布,六根连杆分成两组交错穿过轮盘间隙,这种排布方式能避免连杆在轴距拉伸到最大极限时发生运动干涉,轮盘边缘做了R2的圆角过渡,防止连杆摆动时与轮盘边缘发生剐蹭磨损。蓝色输出端轮盘连接的两组铜质导向块,是为了限定输出端的移动轨迹,导向块与外部导向杆的配合间隙选在0.03-0.05mm区间,间隙过小会导致移动卡涩,间隙过大则会让输出端出现径向晃动,破坏传动的恒速特性。每处铰接点的销轴都做了表面淬硬处理,硬度达到HRC45-50,销轴与连杆孔之间采用间隙配合,装配时填充少量润滑脂就能降低长期运转的磨损量,铰接点的挡圈槽位置距离端面预留了0.1mm的间隙,保证挡圈安装后不会压死销轴,让铰接处能灵活转动。这套机构在轴距变动范围内能始终保持输入输出端转速完全同步,不存在普通万向节的转速波动问题,适合用在需要动态调整传动距离、同时要求恒速输出的设备上,比如可变行程的送料机构、可调轴距的实验台动力传输单元。装配过程中需要先将所有连杆与三个轮盘的铰接点预装,不锁紧销轴挡圈,手动推拉输出端调整到最大和最小轴距位置,检查所有连杆的摆动是否顺畅,确认无卡滞后再逐一装入挡圈锁紧,最后手动盘动输入端轮盘,转动三周无卡顿才算装配合格,要是预装时直接锁死所有铰接点,很容易因为累计公差导致机构无法正常运动。
