波恩斯SDR系列贴片功率电感结构设计

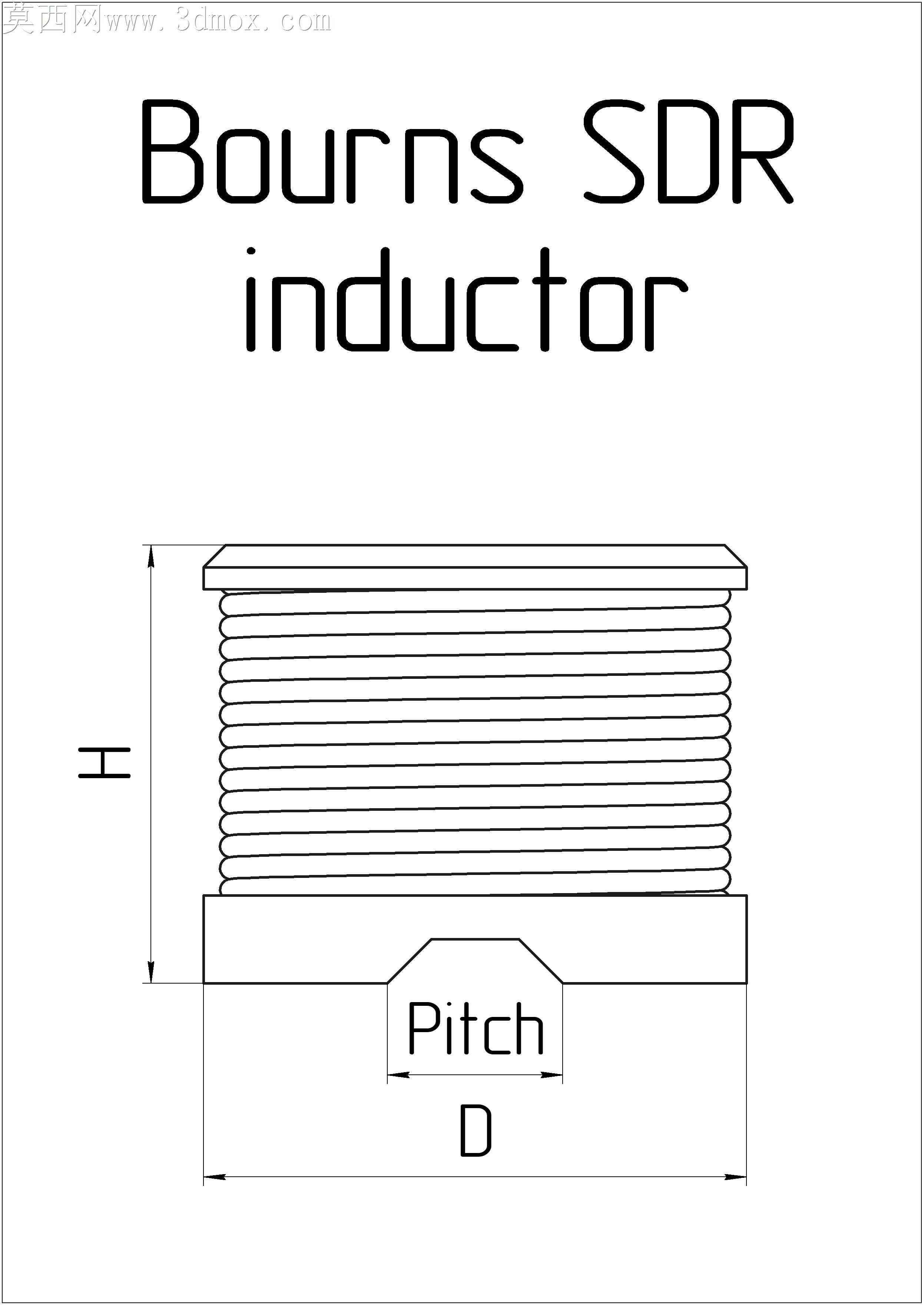

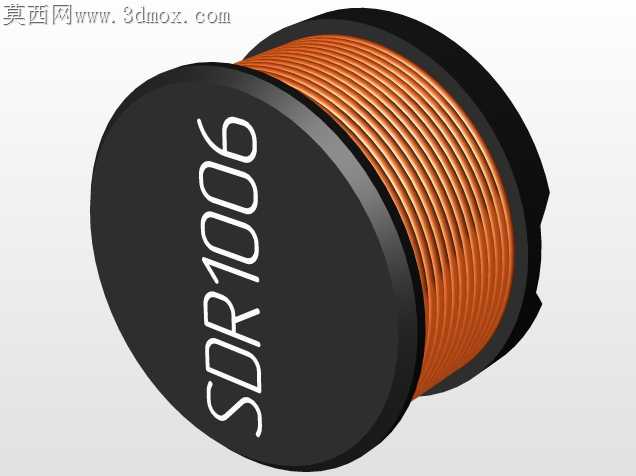

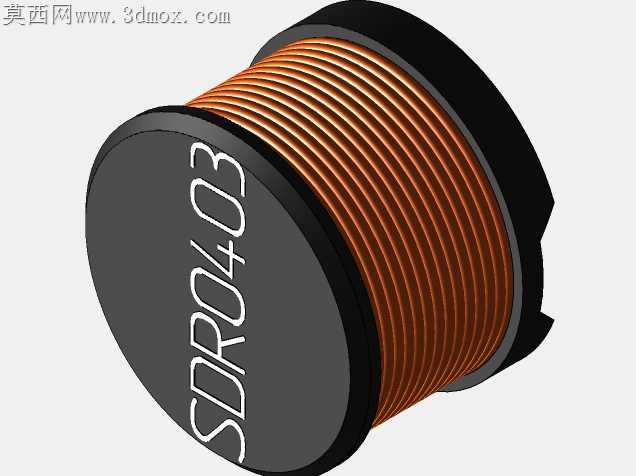

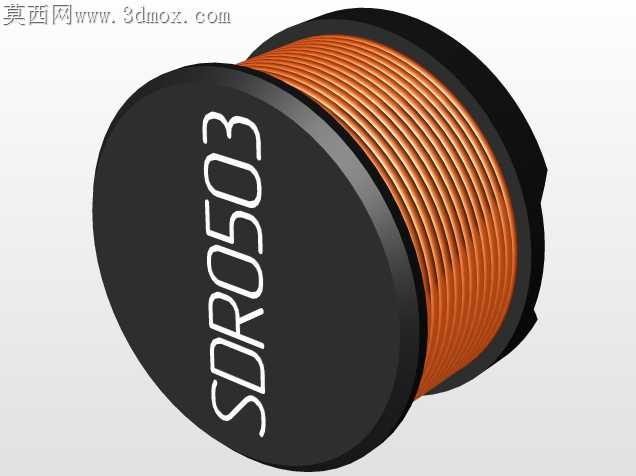

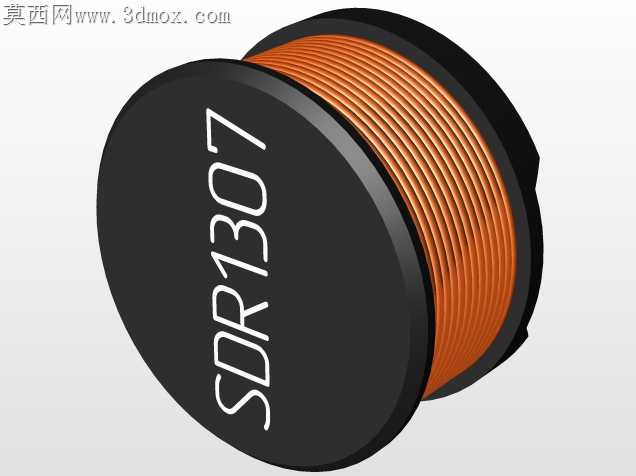

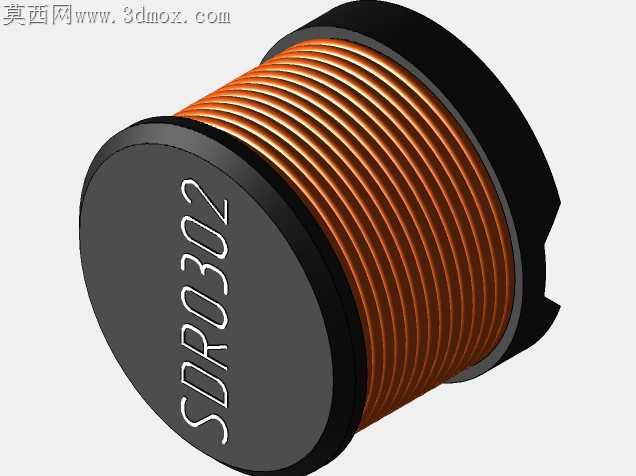

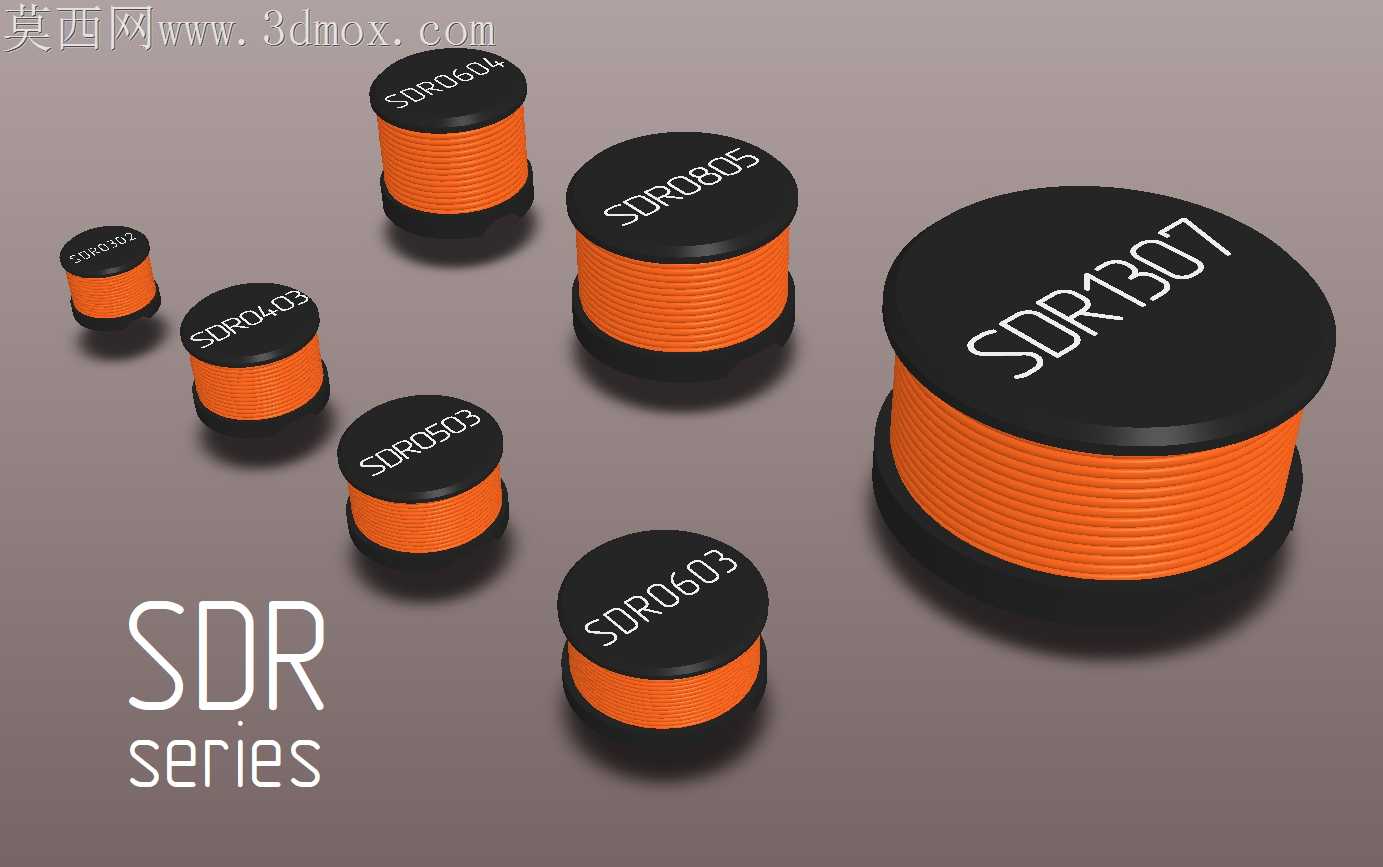

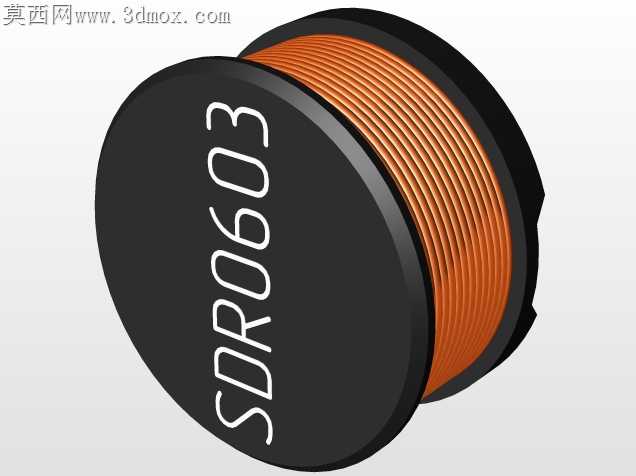

贴片功率电感在SMT回流焊工序中，磁芯与绕线层的热膨胀系数差极易引发漆包线脱漆、磁芯开裂的批量不良，波恩斯SDR系列电感的结构设计正是围绕这一加工痛点展开。不同尺寸规格的磁芯端面倒角做了差异化处理，小尺寸型号如SDR0403、SDR0503的倒角半径控制在0.12mm以内，避免焊盘爬锡时锡膏沿倒角蔓延至绕线区造成短路，大尺寸型号如SDR1307的倒角放大到0.25mm，抵消大体积磁芯在高温下的形变应力，防止焊盘与PCB结合处出现虚焊。绕线层采用阶梯式排布逻辑，漆包线从磁芯底部焊盘位置起绕，每一层绕线的匝间距随直径增大做0.02mm的递增，既避免相邻漆包线在绕制过程中挤压掉漆，也让外层绕线能完全贴合磁芯弧面，不会出现绕线松垮导致的电感量偏移。顶部标识区做了微凹0.05mm的沉台处理，丝印字符嵌入沉台内，不会在编带包装、贴装吸嘴取料过程中被摩擦脱落，沉台边缘的圆角过渡也避免了吸嘴取料时出现漏气偏移，适配高速贴片机的取料精度要求。磁芯底部的焊盘采用镍底镀锡的三层结构，镀锡层厚度控制在8μm到12μm之间，既保证回流焊时的润湿性，也不会因镀锡层过厚在冷却时拉扯磁芯造成隐裂。绕线与焊盘的连接点做了激光熔锡加固，熔锡点完全包裹漆包线端头，不会在振动测试中出现线头脱落，熔锡点的高度不超过磁芯底部平面0.03mm，保证贴装时电感能完全平贴PCB表面，不会出现倾斜导致的共面度不良。不同规格的电感绕线匝数经过精准匹配，小尺寸型号在有限的磁芯空间内通过密绕排布实现所需电感量，大尺寸型号通过分层绕线降低分布电容，提升高频工况下的滤波性能。磁芯材质选用高饱和磁通密度的铁氧体材料，在大电流通过时不会出现磁饱和导致的电感量骤降，绕线选用耐高温的聚氨酯漆包线，能承受260℃的回流焊高温持续10秒不失效。
