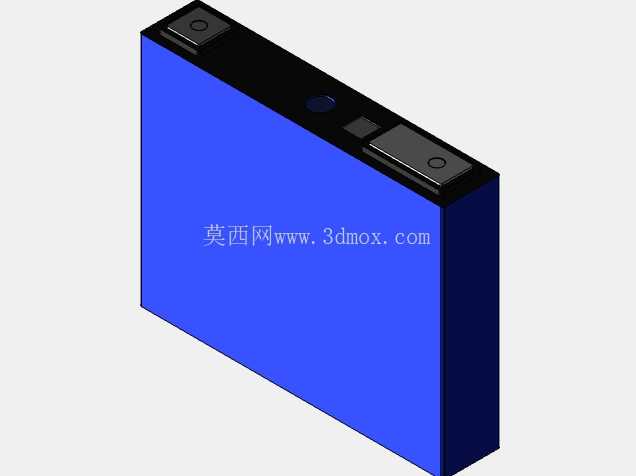

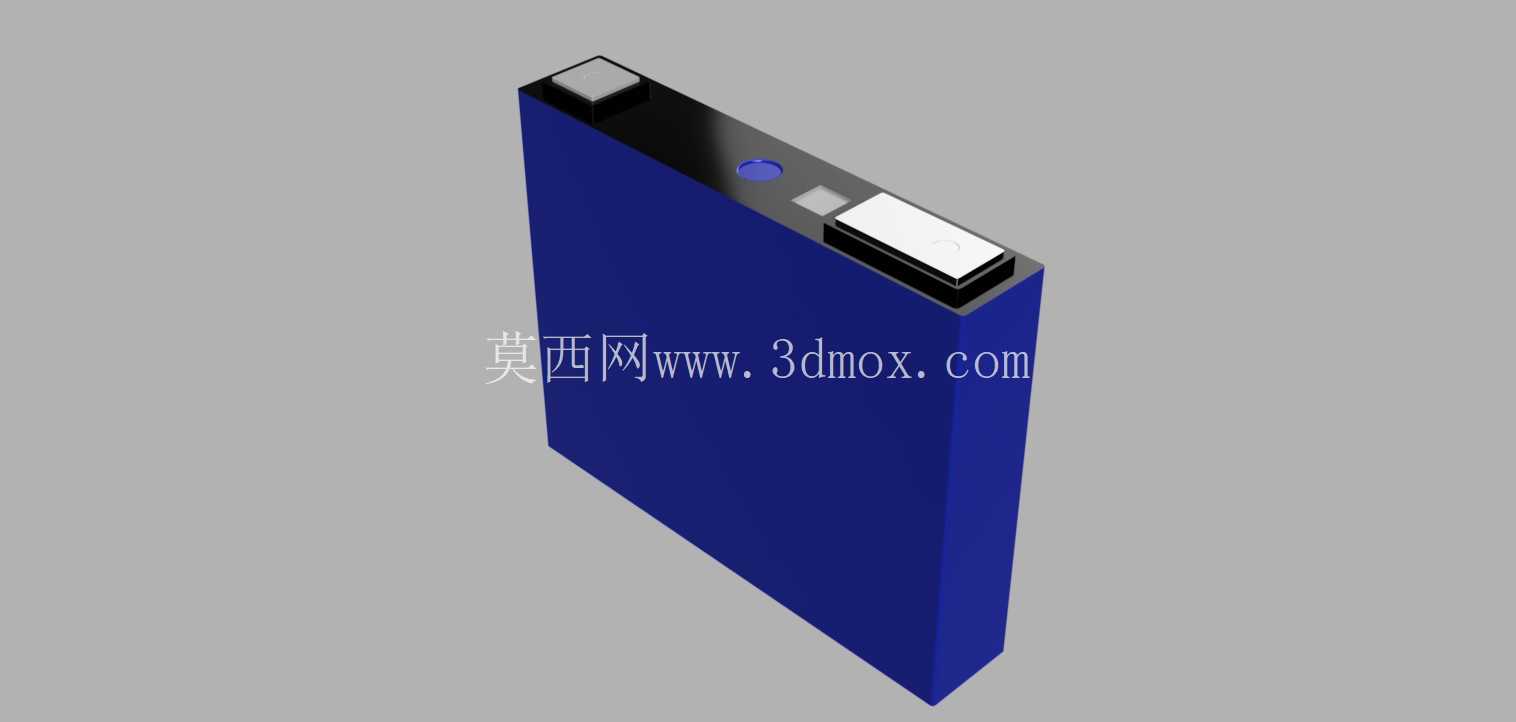

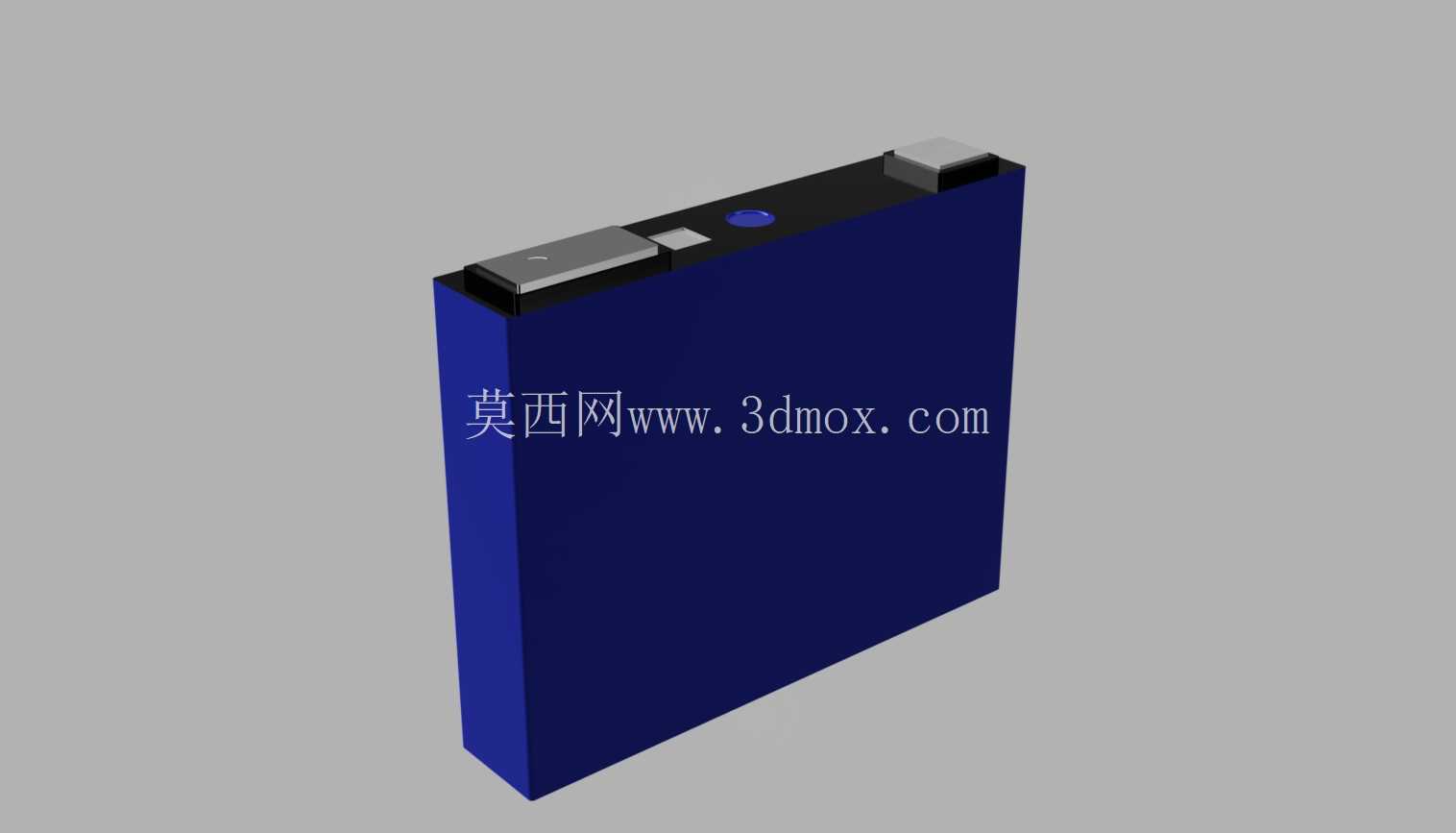

国轩28.2Ah方形磷酸铁锂电芯结构设计

这款方形磷酸铁锂电芯的结构设计，首先要兼顾车载动力与储能系统两类场景的安装适配需求，在做三维结构排布时，最先敲定的是硬壳方形的封装形式——相比软包电芯，硬壳铝壳的结构强度更高，在成组时不需要额外增加过多的结构支撑件，能有效提升电池包整体的体积利用率。从实际应用端来看，这类28Ah容量的电芯，在储能场景中多用于工商业储能柜的模组搭建，单颗电芯的容量适中，既不会因为单颗容量过大导致模组内电芯一致性管控难度陡增，也不会因为容量过小造成模组内电芯数量过多、BMS采样线束排布过于复杂的问题；在车载场景中，这类电芯多用于A00级纯电车型的低压辅助电源或者混动车型的启动补能模组，也可适配低速电动车辆的动力输出单元。

在功能特性的结构匹配上，顶部的极柱排布采用了异侧对角布置的方案，正负极柱分别设置在顶盖的两个对角位置，这样的设计一方面能拉大极柱之间的爬电距离，降低顶部绝缘失效的风险，另一方面在成组时激光焊接连接排的操作空间更充裕，不会出现连接排弯折角度过大、应力集中的问题。顶盖中部集成的防爆阀结构，做了凹陷式的结构设计，避免在成组堆叠过程中被上方的结构件挤压误触发，防爆阀的开启压力经过结构校核，匹配电芯内部短路、过充时的产气压力阈值，能在电芯内部压力达到临界值时及时泄压，避免出现热失控时的剧烈喷发。顶盖侧面预留的注液孔结构，在三维建模时做了密封槽的细节处理，注液完成后封堵钢珠的配合公差控制在合理区间，保证长期使用过程中电解液不会出现渗漏问题。

设计思路上，整个电芯的壳体采用深拉伸铝壳结构，侧壁做了微幅的加强筋凸起，不需要额外增加壳体壁厚就能提升整体的结构刚度，在电芯充放电循环过程中出现极片膨胀时，壳体能提供足够的约束，同时不会因为膨胀应力导致壳体变形量过大影响成组尺寸。壳体与顶盖的焊接边预留了统一的焊接余量，在三维装配时能保证焊接轨迹的连续性，避免出现焊接虚焊、漏焊的问题。电芯底部的平面度做了严格的公差约束，保证在成组时底部与液冷板的贴合间隙控制在0.1mm以内，减少导热界面材料的填充厚度，提升整组的散热效率。

从安装边界来看，电芯的整体外形为规整的长方体结构，四个边角做了小尺寸的倒角处理，避免在模组装配过程中边角划伤绝缘膜或者操作人员。电芯的厚度方向尺寸适配主流的标准模组堆叠间距，在厚度方向堆叠时，相邻电芯之间只需要添加常规厚度的泡棉缓冲层，就能吸收循环过程中的膨胀量，不需要额外调整模组的整体宽度尺寸。电芯的高度方向预留了足够的顶盖安全距离，在模组上层布置采样线束、绝缘盖板时，不会与极柱、防爆阀产生结构干涉。极柱的顶面高度统一，保证连接排焊接时所有焊点的高度一致，减少焊接参数调整的频次，提升批量生产时的装配良率。另外，电芯侧面的大平面设计，也适配侧面贴装温度传感器的安装需求，不需要额外做结构改造就能实现电芯温度的实时采集，匹配BMS的温度管控逻辑。在做三维建模时，所有的配合公差都按照量产的工艺要求做了预留，壳体的脱模斜度、顶盖的注塑件壁厚都符合量产加工的工艺要求，不会出现结构设计无法落地生产的问题。
