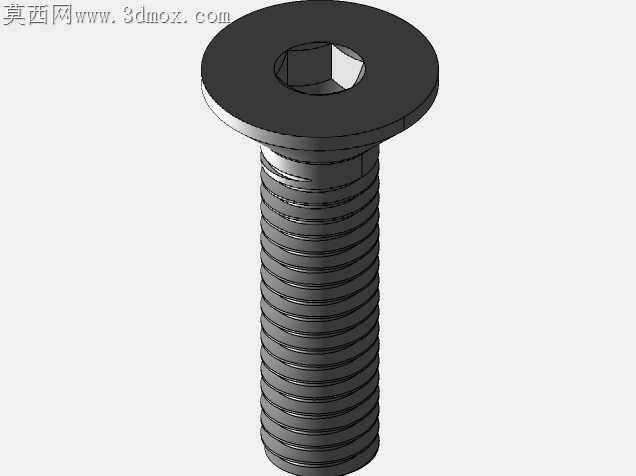

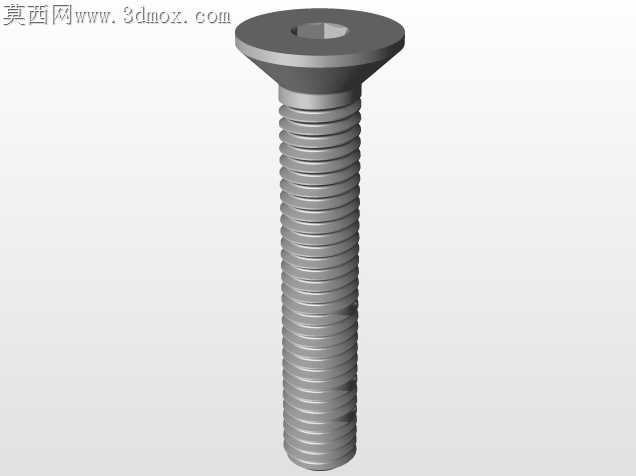

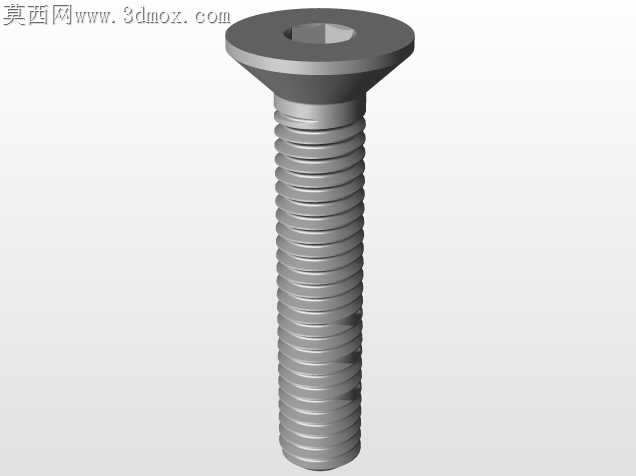

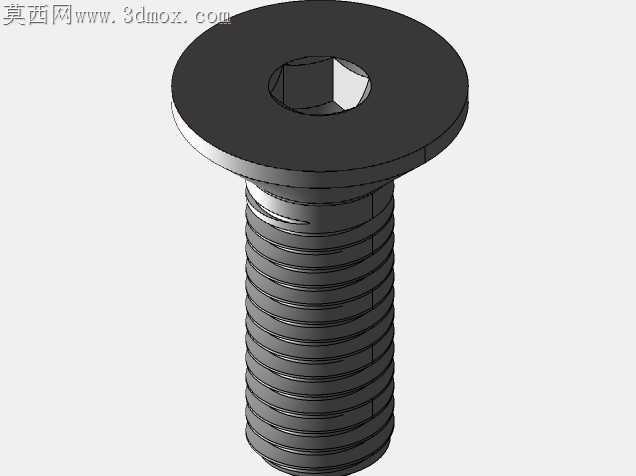

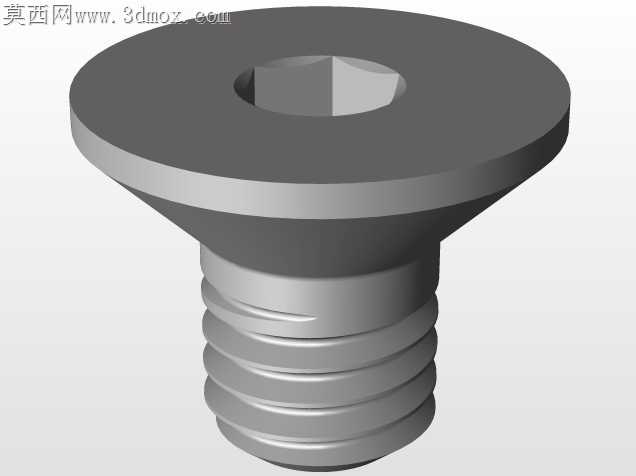

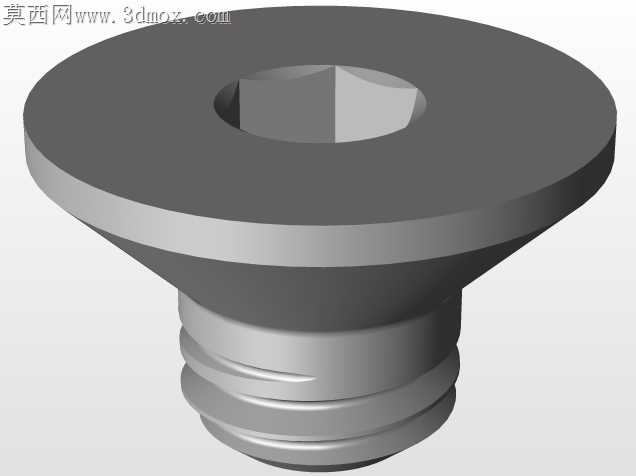

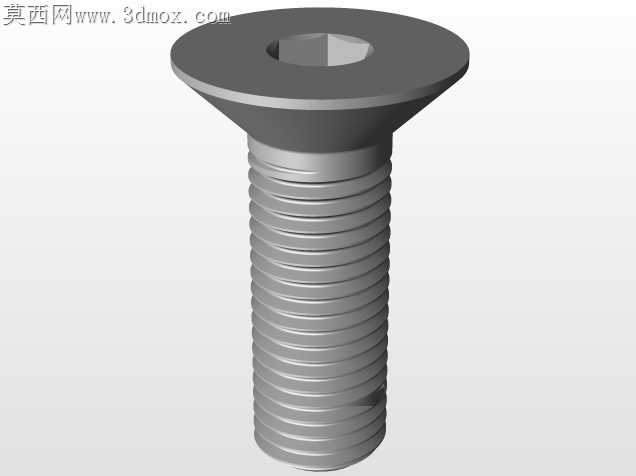

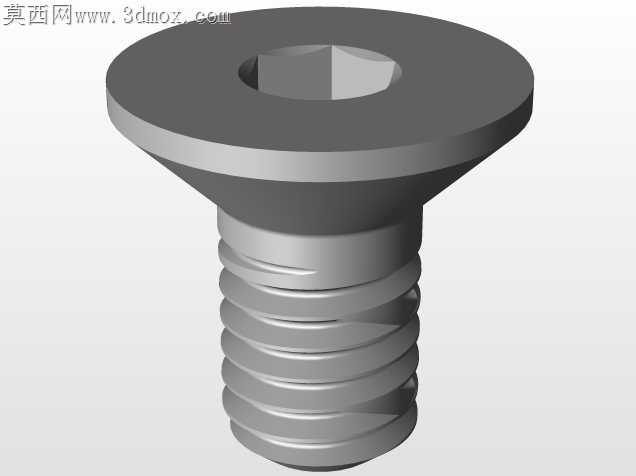

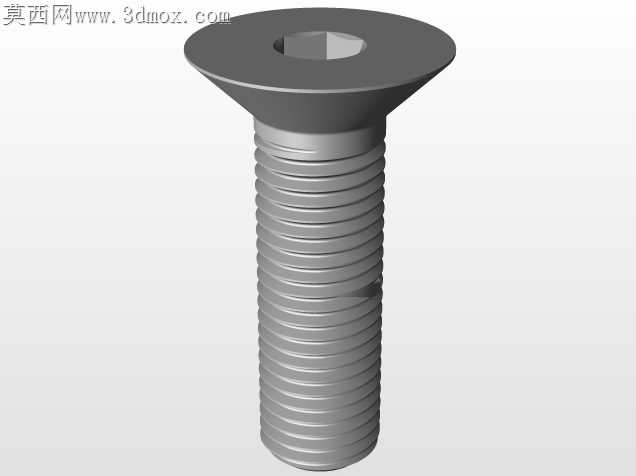

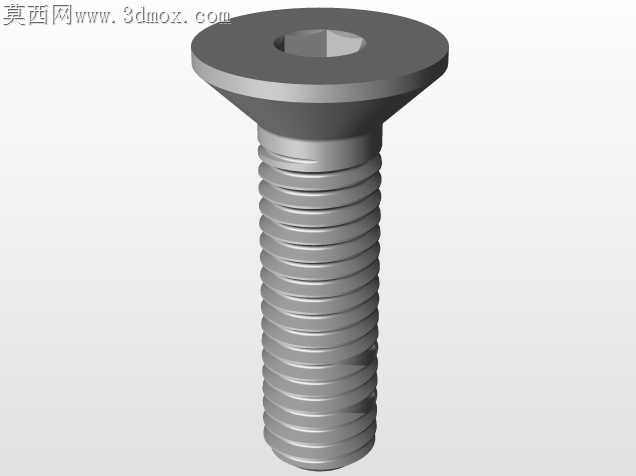

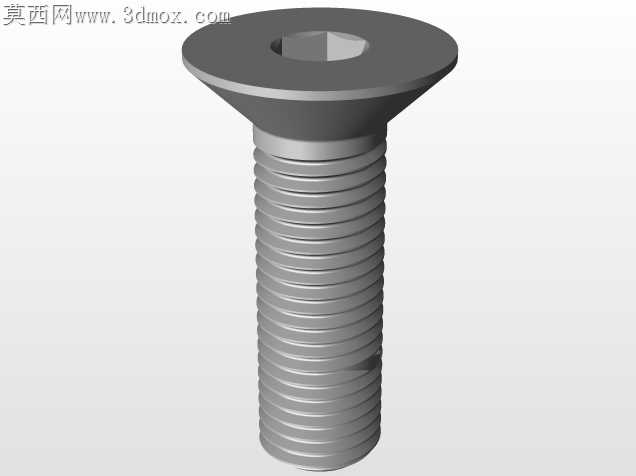

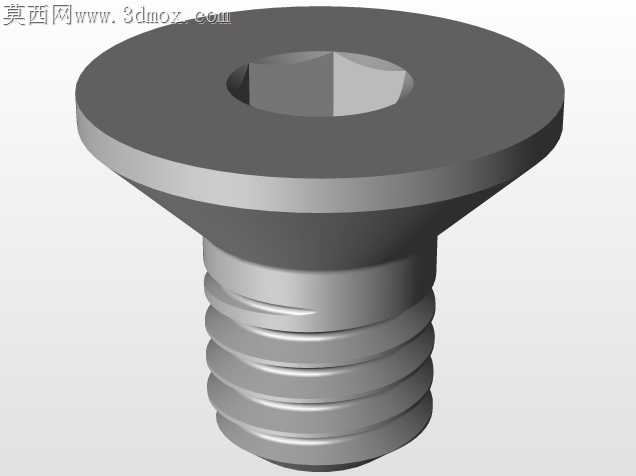

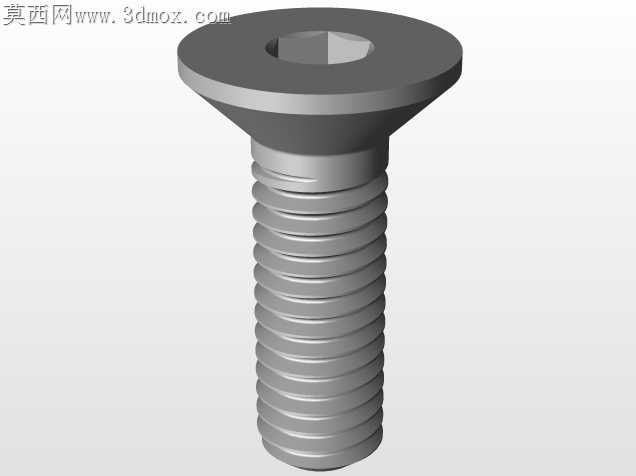

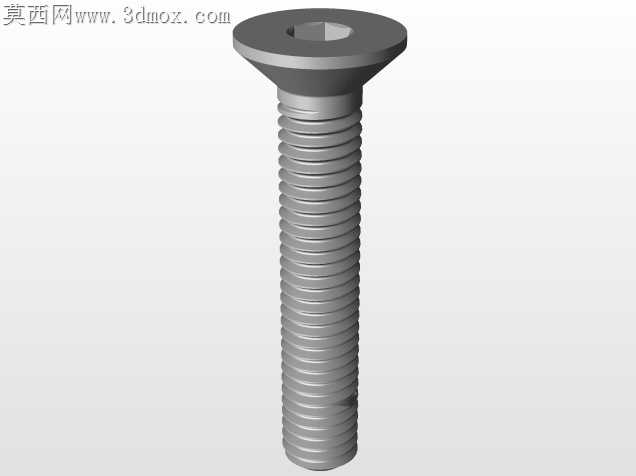

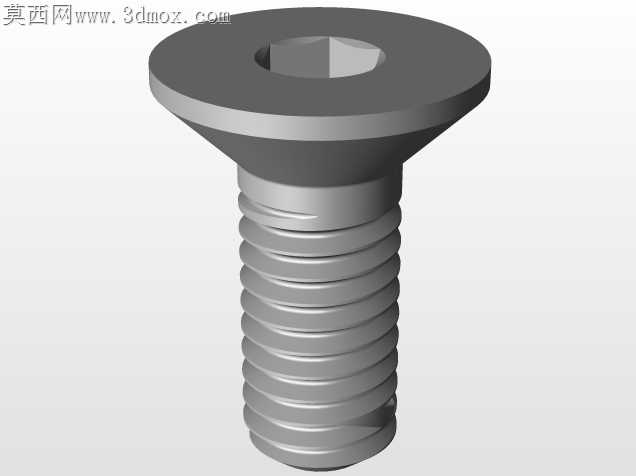

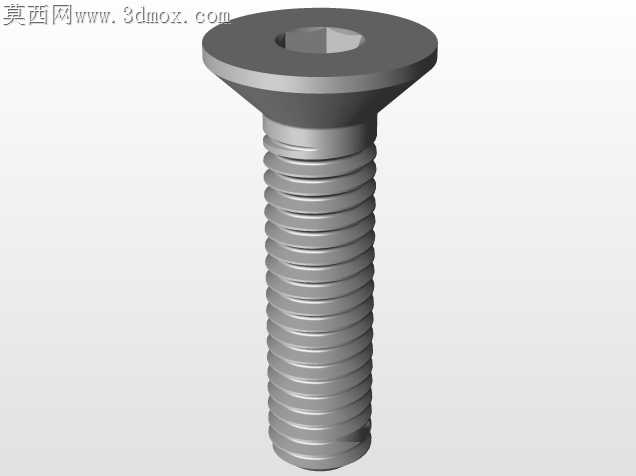

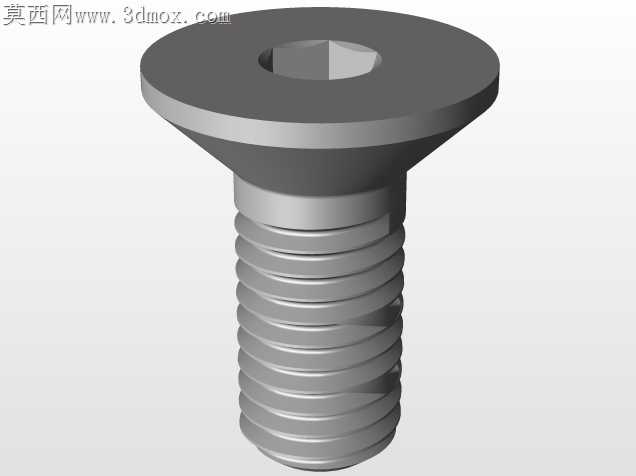

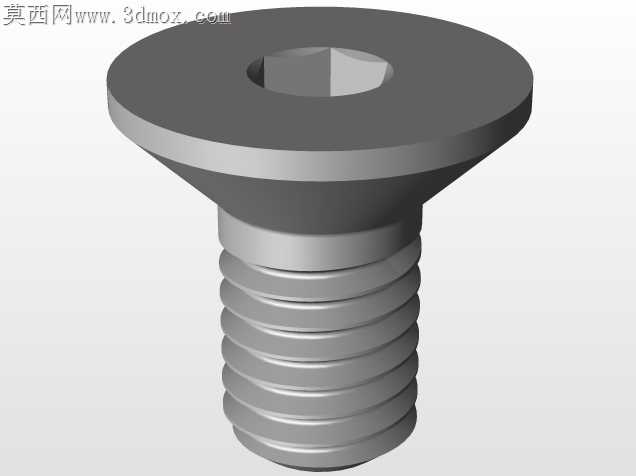

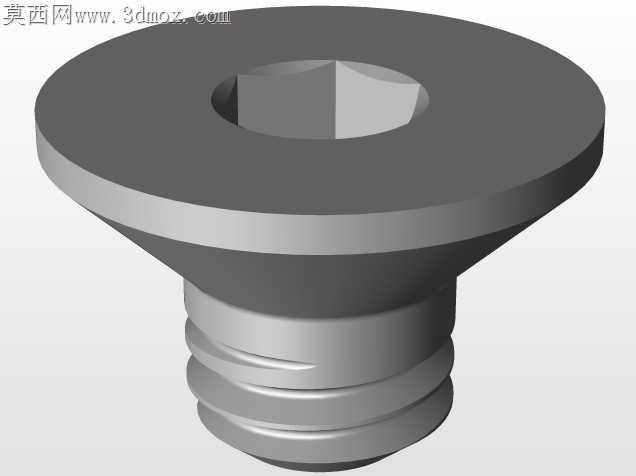

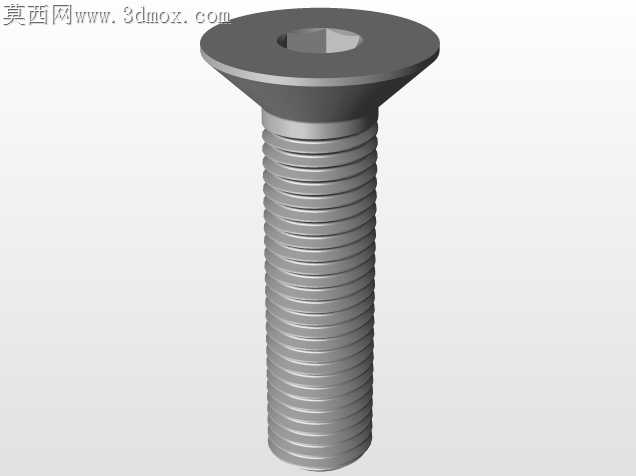

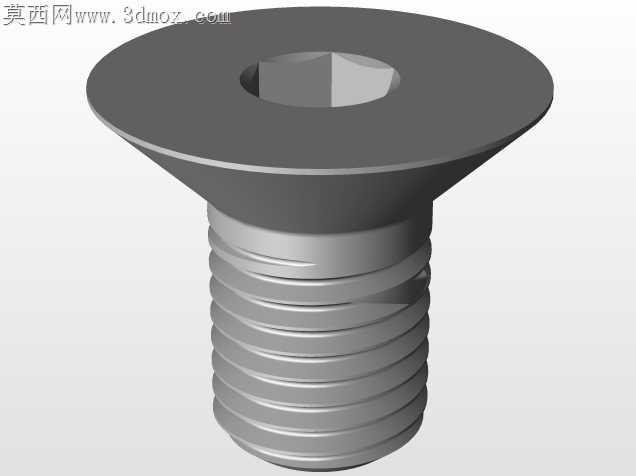

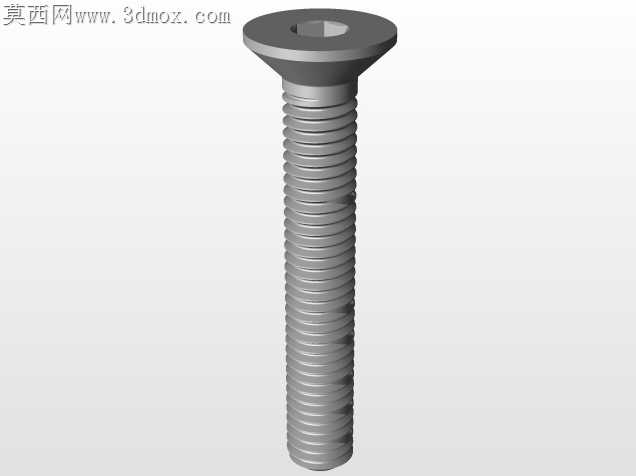

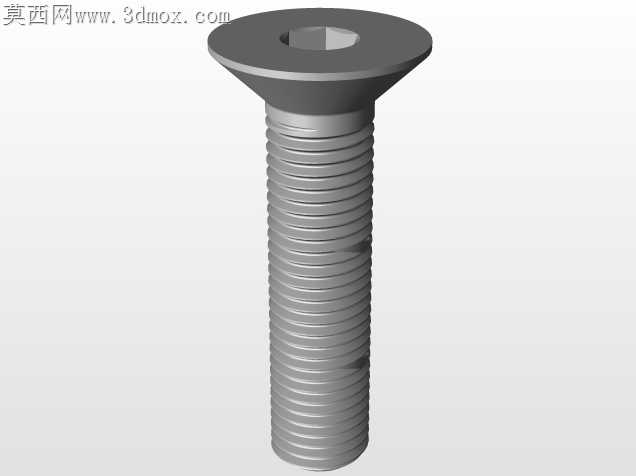

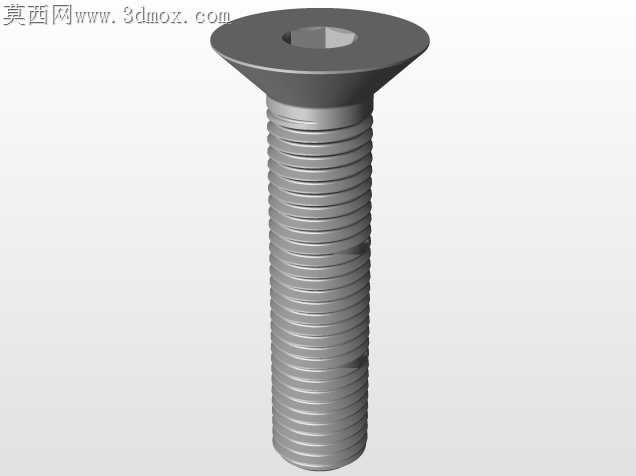

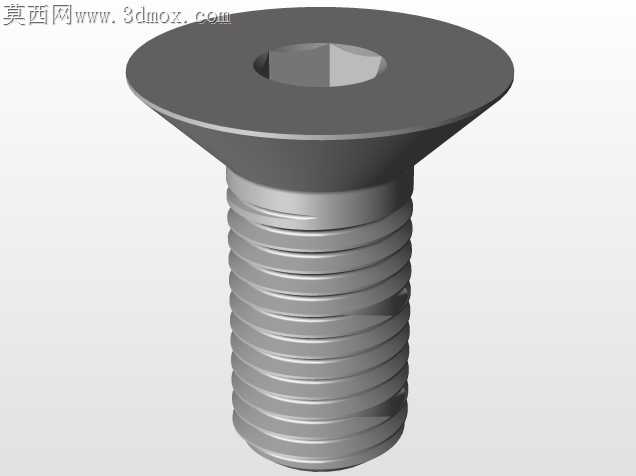

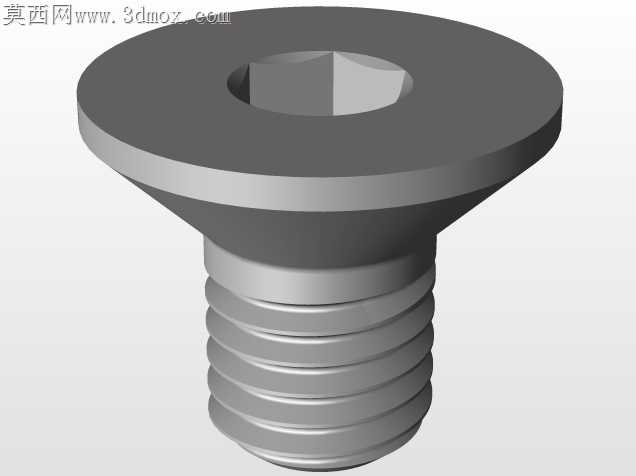

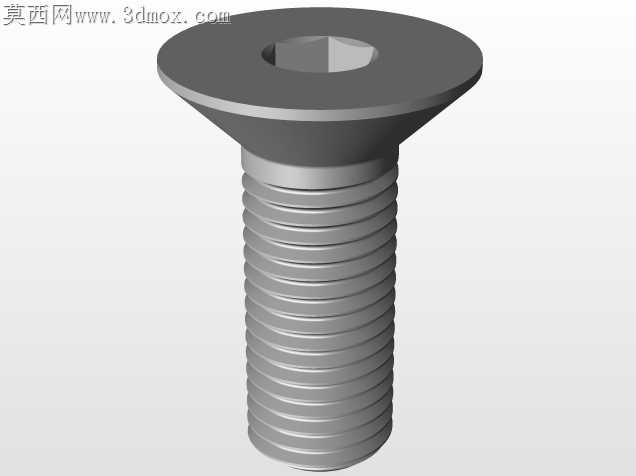

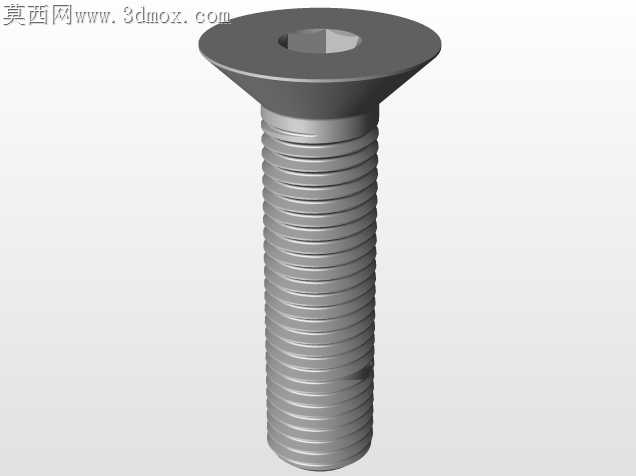

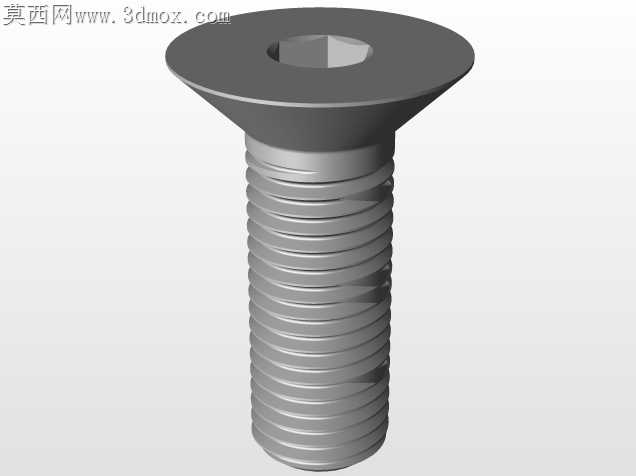

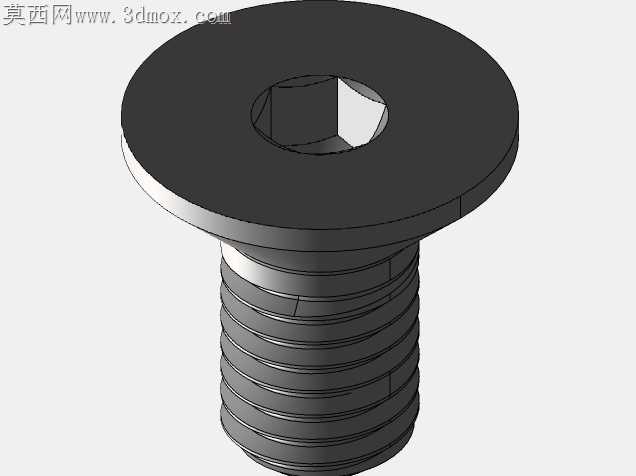

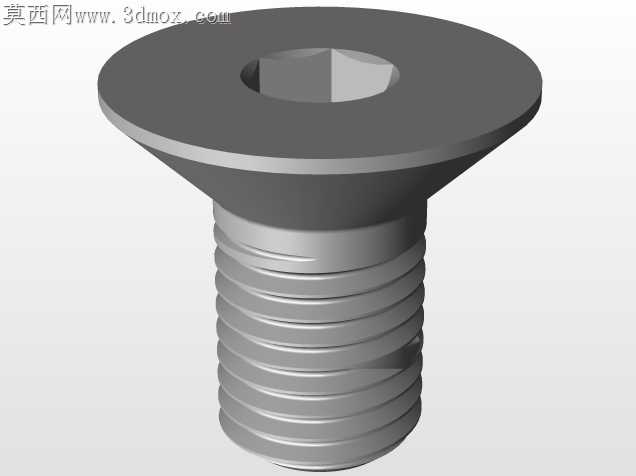

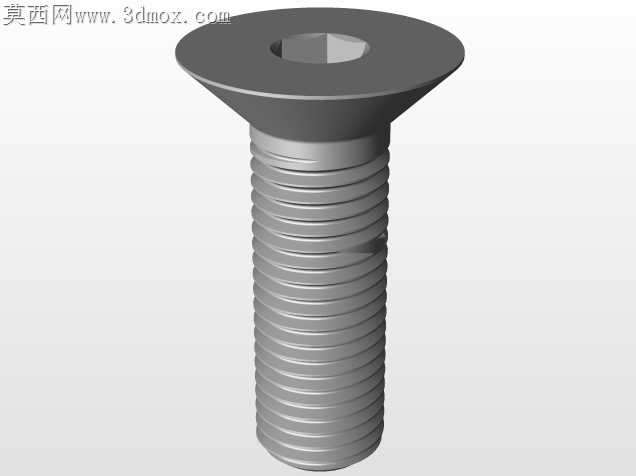

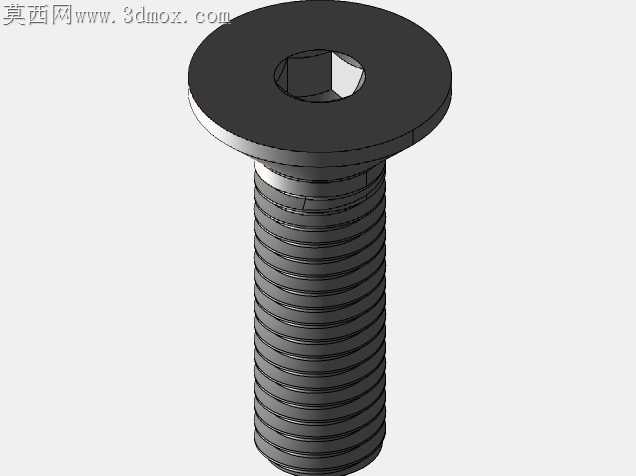

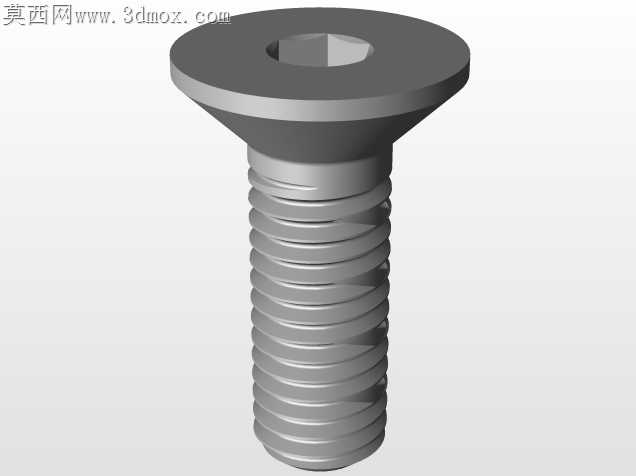

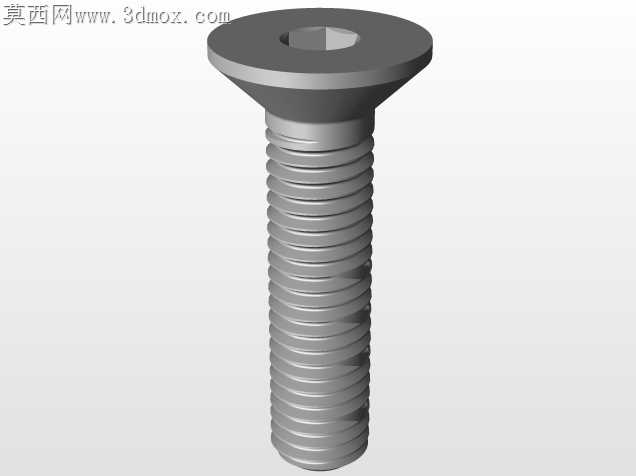

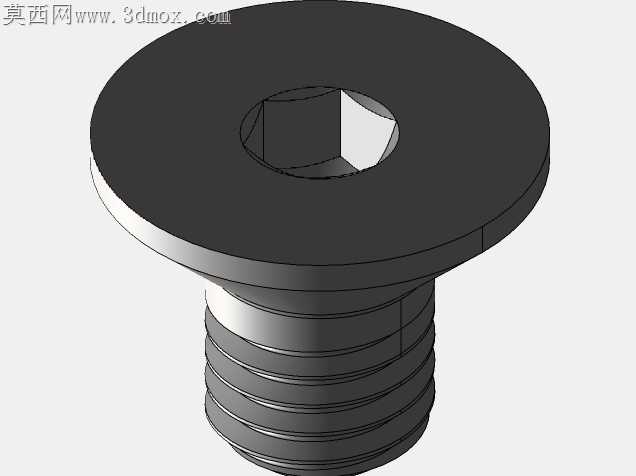

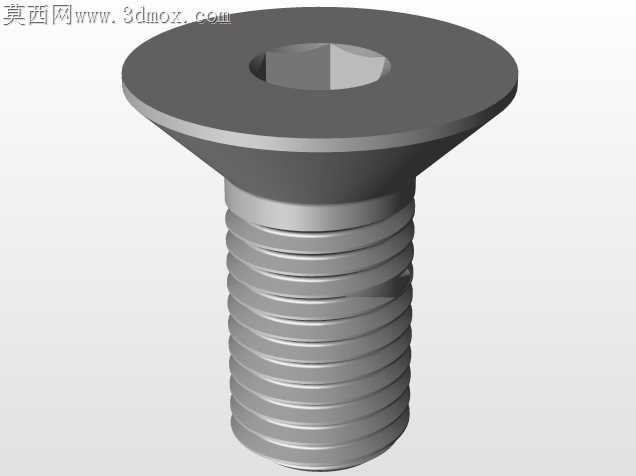

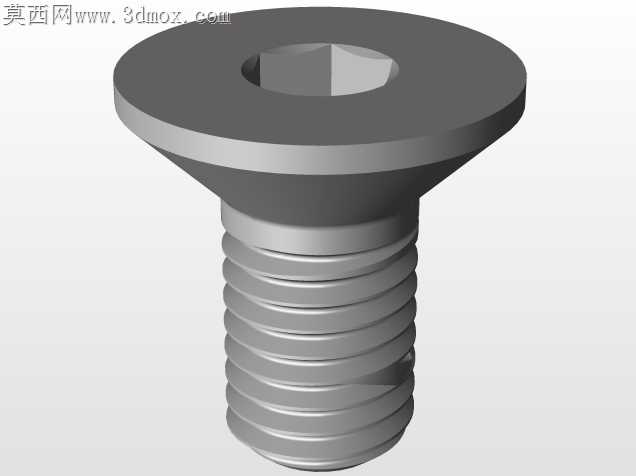

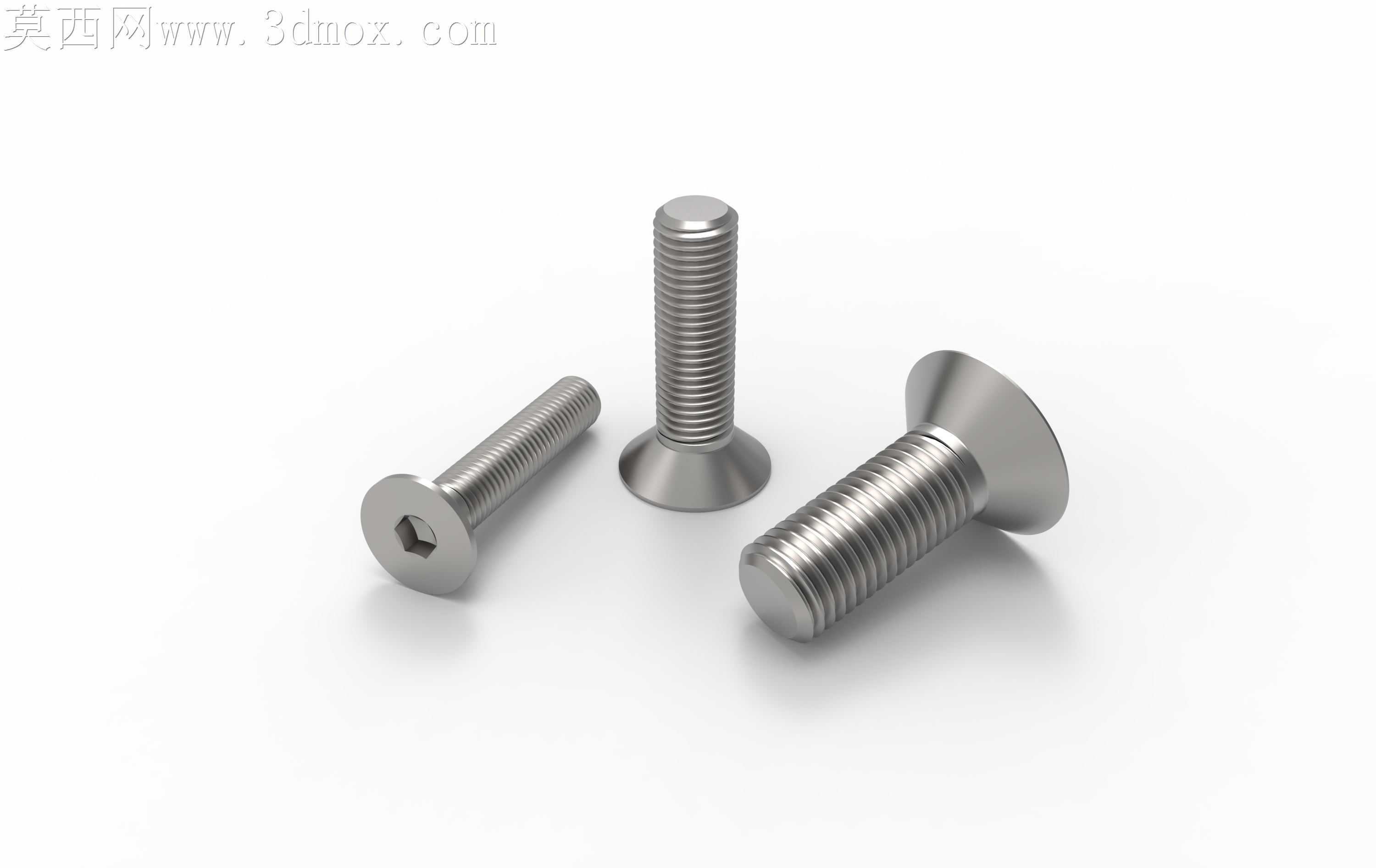

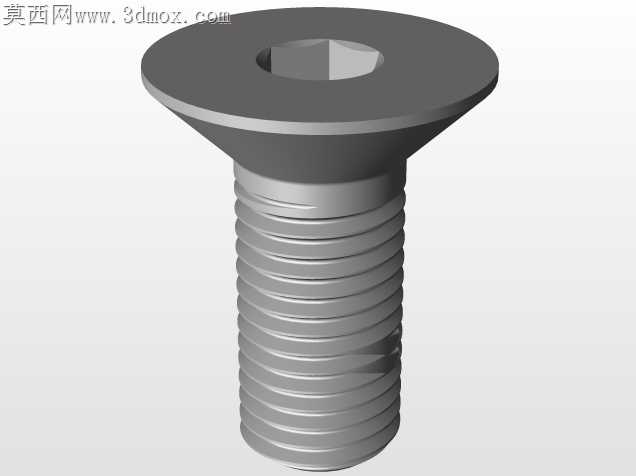

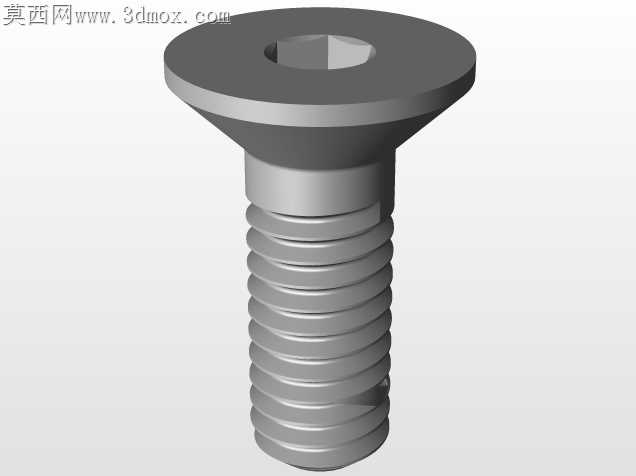

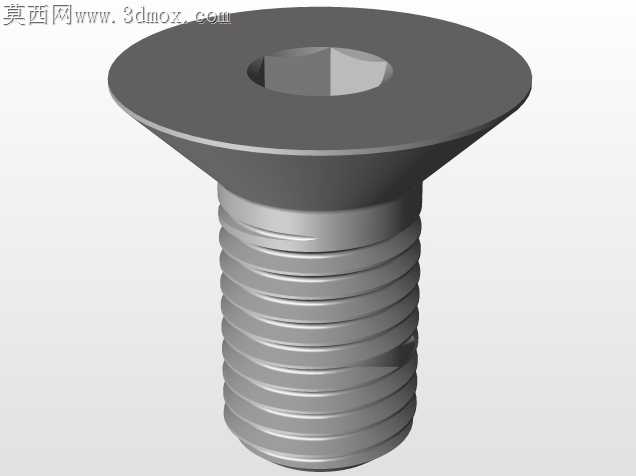

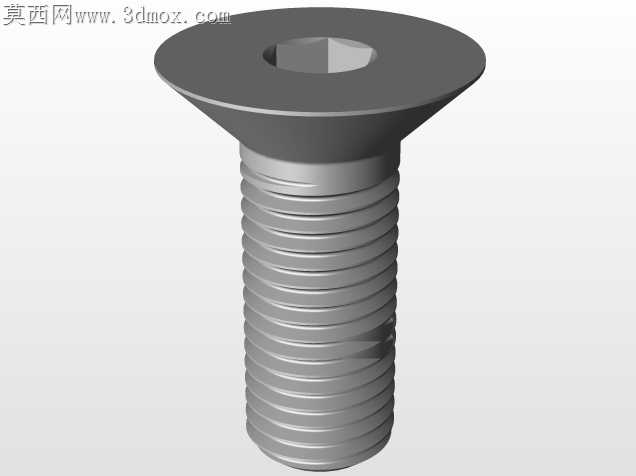

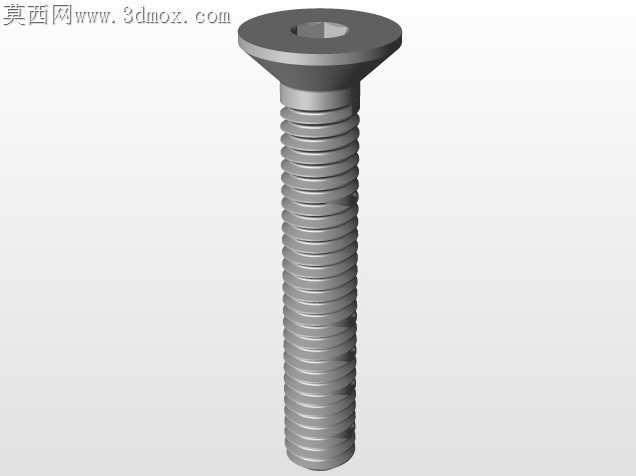

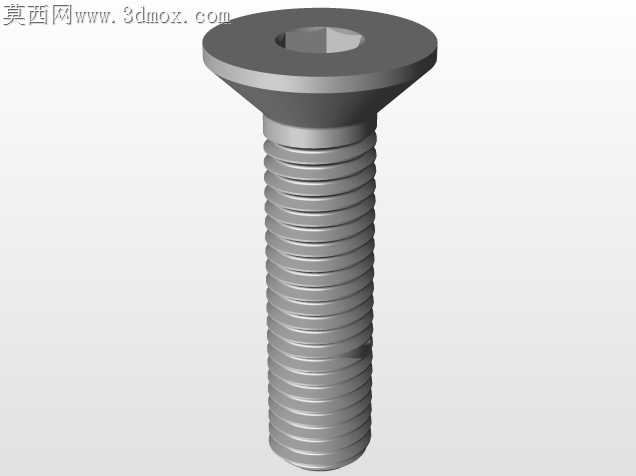

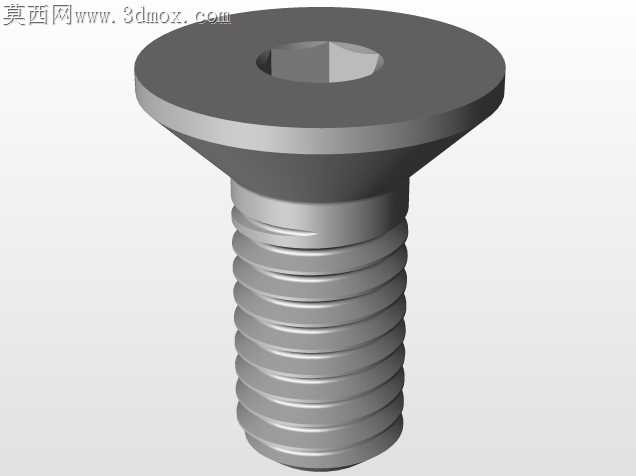

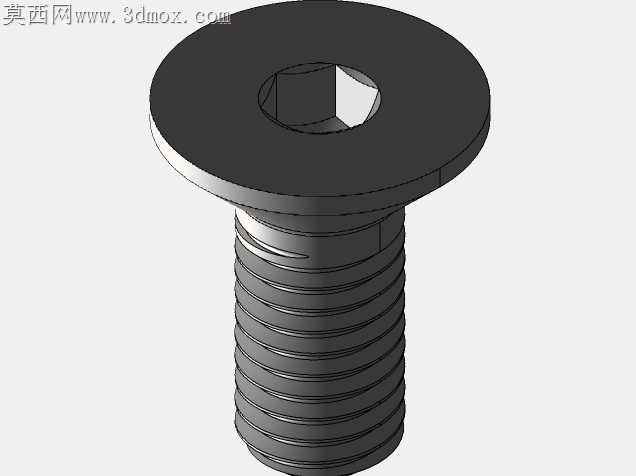

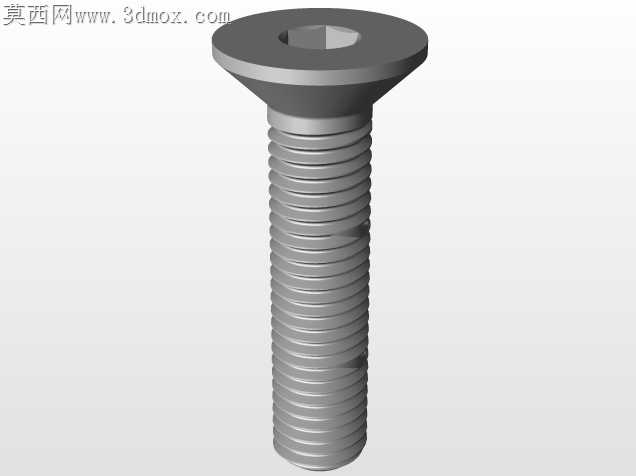

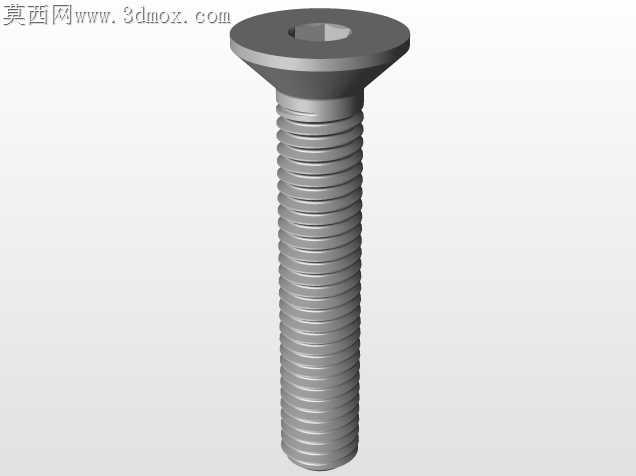

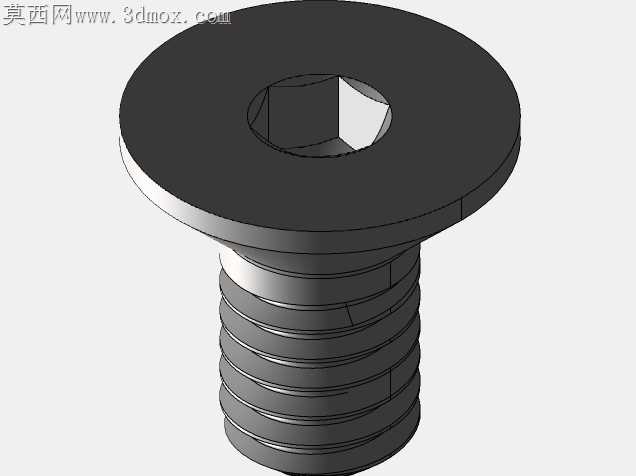

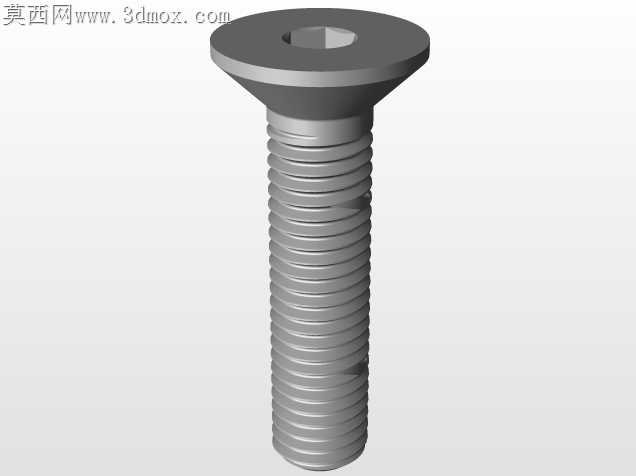

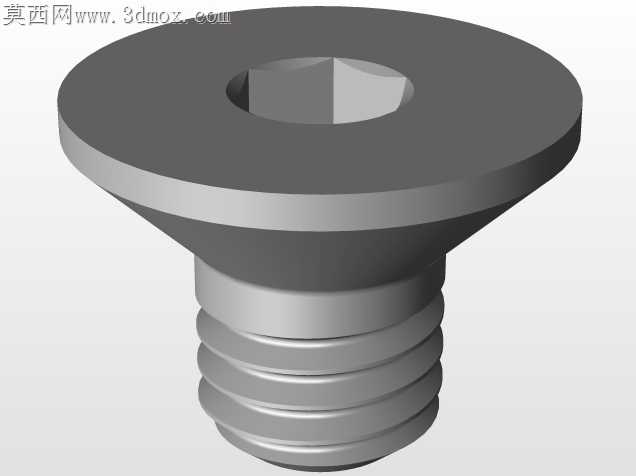

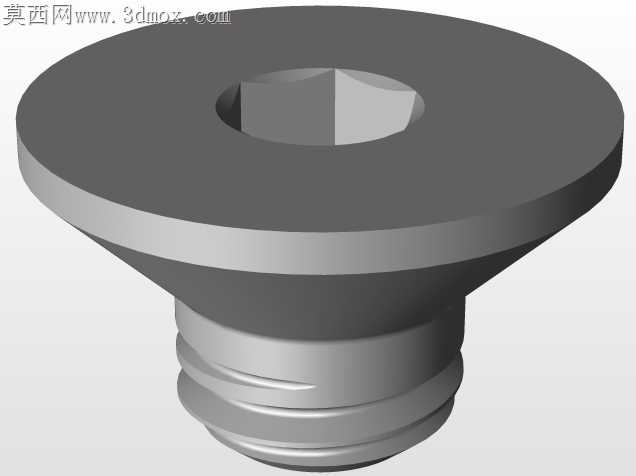

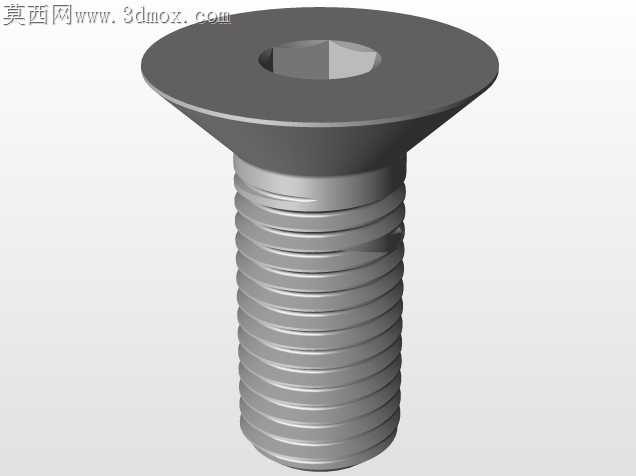

内六角沉头螺钉标准件结构设计

沉头类紧固件在实际装配中最常出现的问题，就是沉头锥面与安装孔倒角贴合不严，拧紧后螺钉头部高出安装面，或是内六角驱动孔深度不足导致拧花滑牙，这些问题在小规格M3到M6的螺钉上尤为突出。这款沉头螺钉的头部锥角严格贴合通用安装沉孔的90度倒角公差，锥面的粗糙度预留了电镀层的厚度余量，不会因为表面处理后锥面尺寸超差，导致装配时头部无法完全沉入工件表面。杆部螺纹与头部衔接的退刀槽位置做了圆弧过渡，没有尖锐的应力集中直角，在承受交变载荷的连接场景下，能避免退刀槽位置萌生疲劳裂纹，延长紧固件的使用寿命。内六角驱动孔的深度比普通商用螺钉深0.2倍公称直径，孔口做了微小的倒角引导，内六角扳手插入时不会卡滞，拧紧过程中扳手与孔壁的接触面积更大，能传递更大的拧紧扭矩，不会因为孔壁过薄出现拧崩的情况。螺纹牙型的牙底做了小圆角处理，不是尖锐的牙底结构，滚压加工时能减少牙底的微裂纹缺陷，螺纹大径、中径的公差带控制在6g级，既能保证与内螺纹的旋合顺畅，又不会出现配合间隙过大导致的连接松动。头部的支撑面与杆部轴线的垂直度控制在0.02mm以内，拧紧时螺钉不会出现偏斜，沉头锥面能均匀压在安装孔的倒角面上，不会出现局部应力集中压伤工件表面的情况。针对不同强度等级的使用场景，模型的头部厚度、杆部直径比例都做了匹配调整，8.8级强度对应的头部厚度能承受额定拧紧扭矩下的张力，不会出现头部断裂的失效情况。螺纹收尾的螺尾长度控制在2倍螺距以内，不会因为螺尾过长导致螺钉无法拧到规定的锁紧位置，也不会因为螺尾过短增加滚丝加工的难度。
