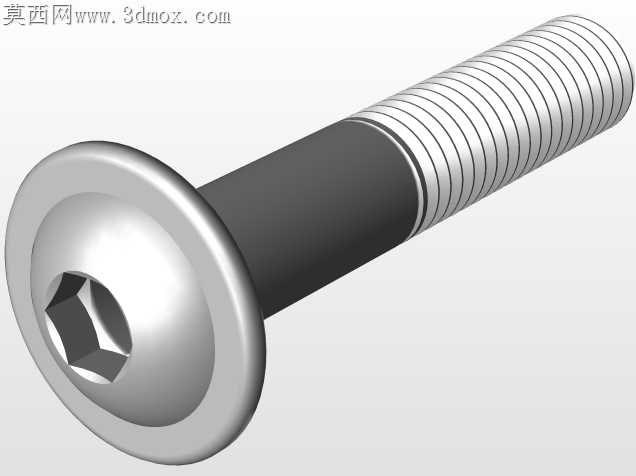

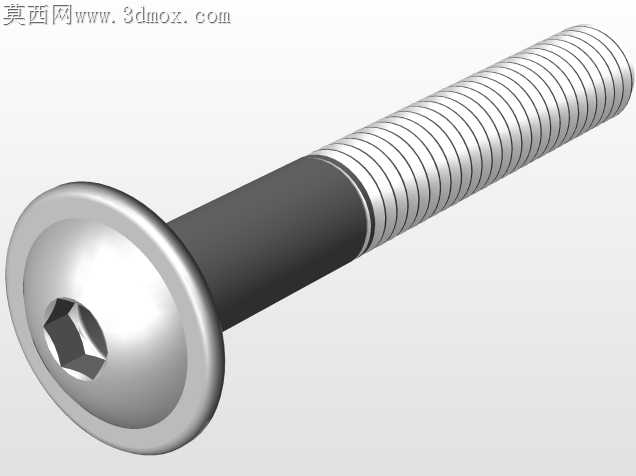

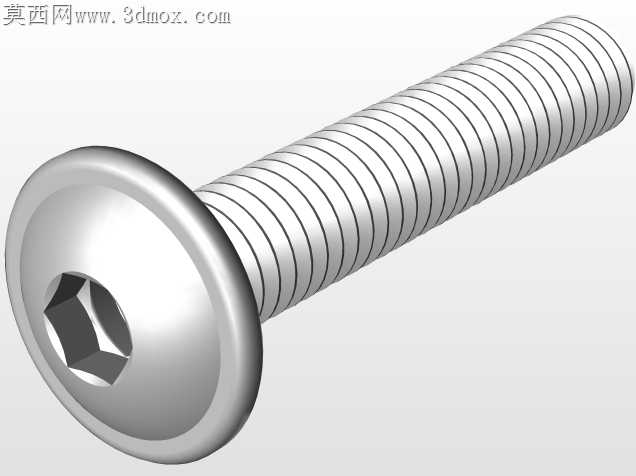

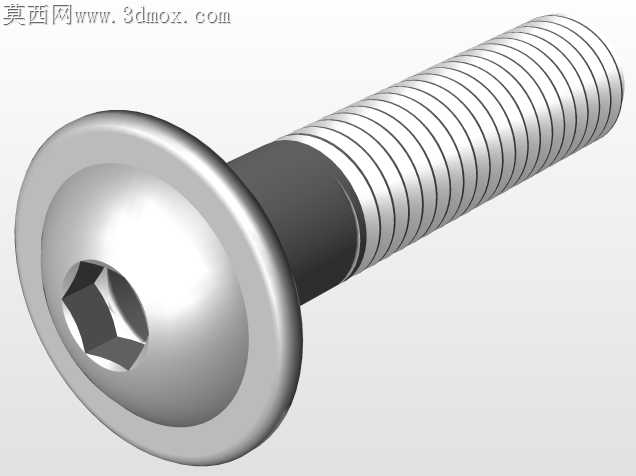

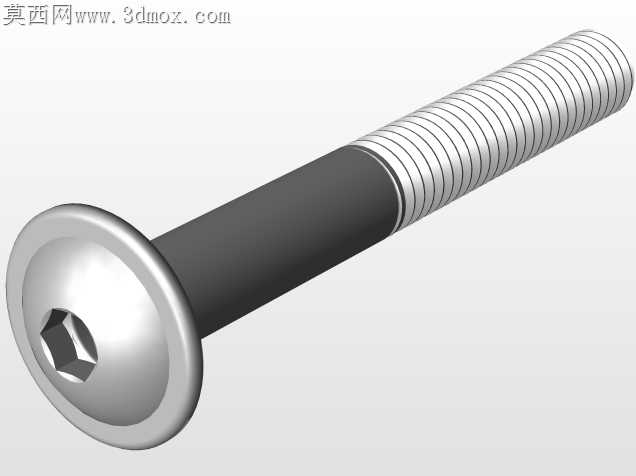

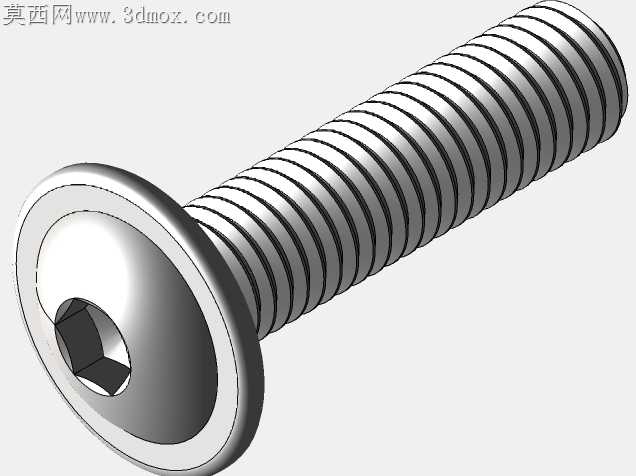

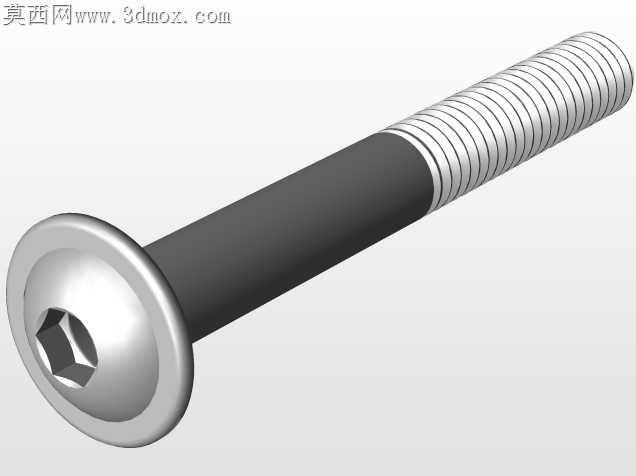

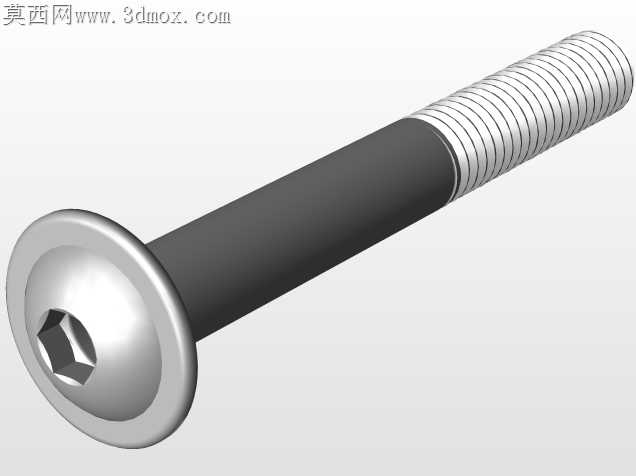

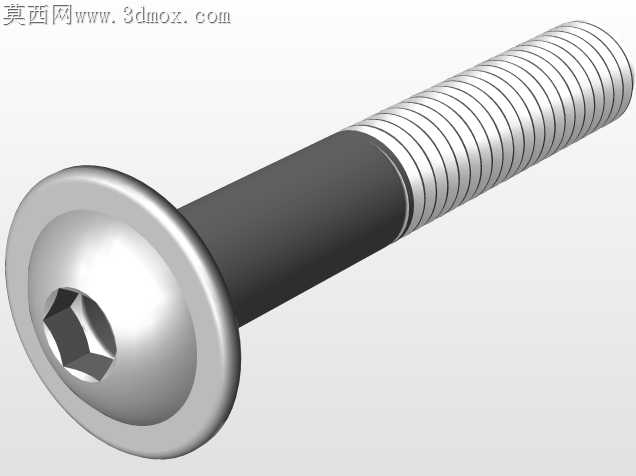

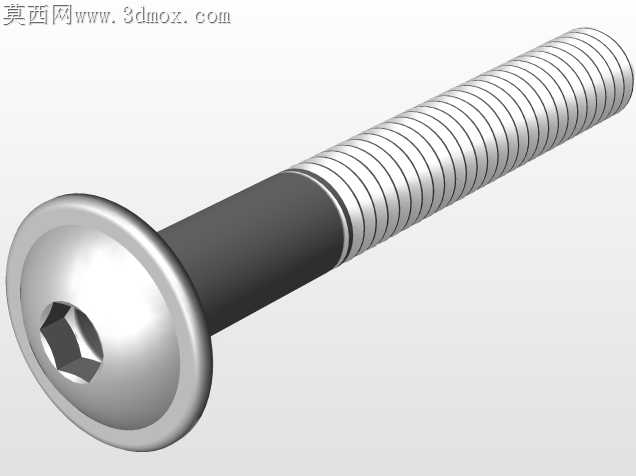

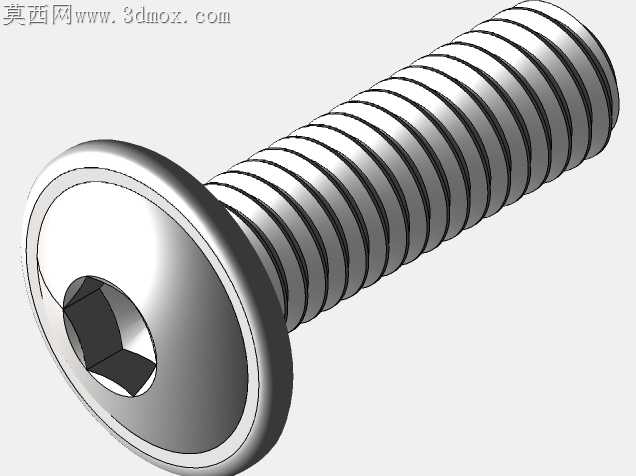

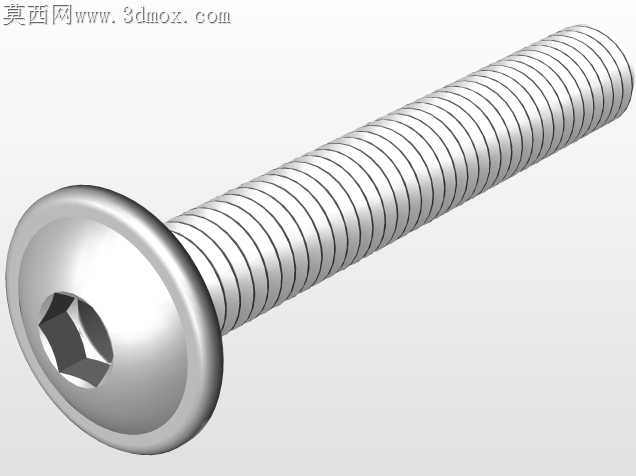

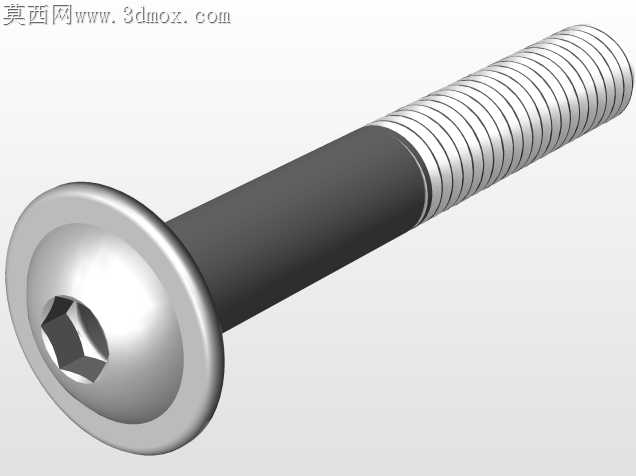

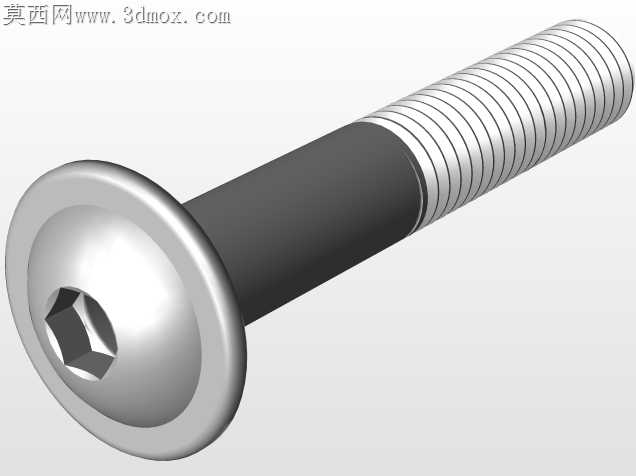

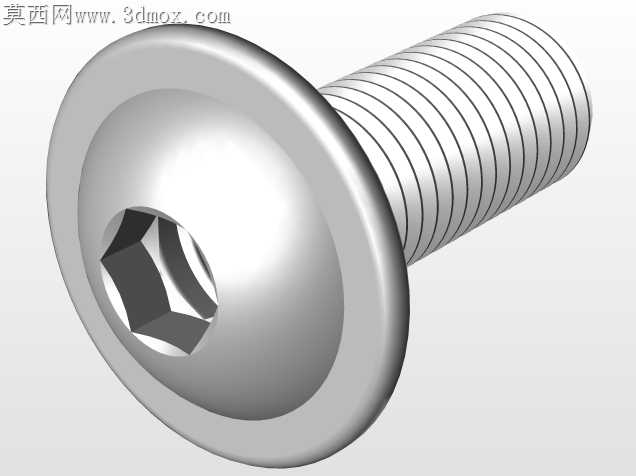

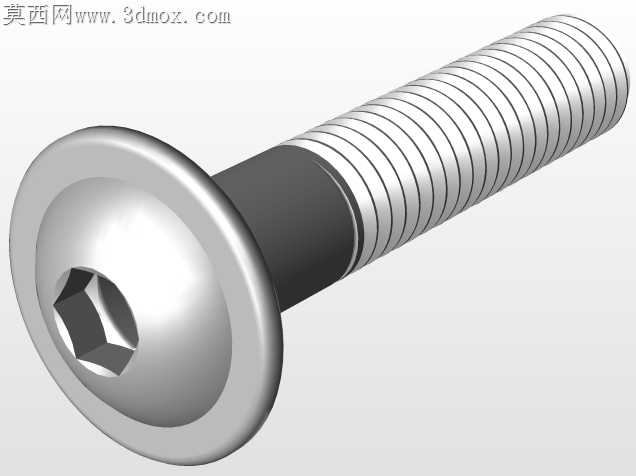

带凸缘内六角圆头螺钉结构设计

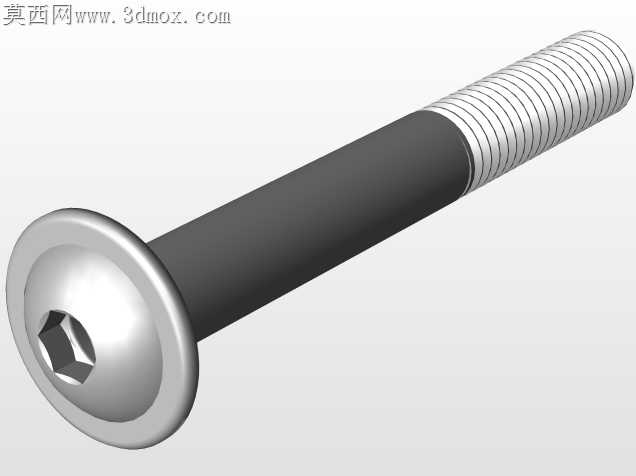

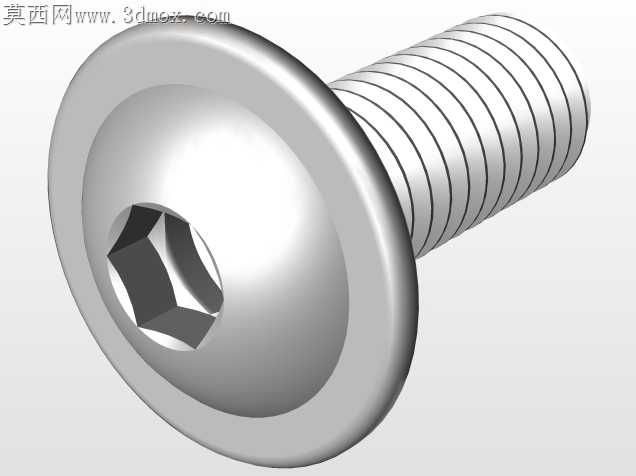

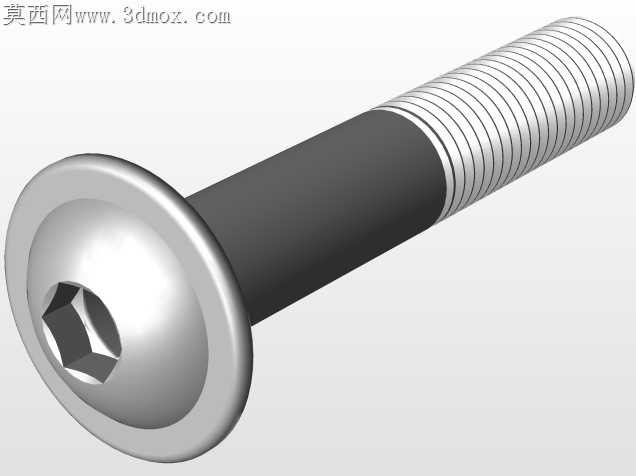

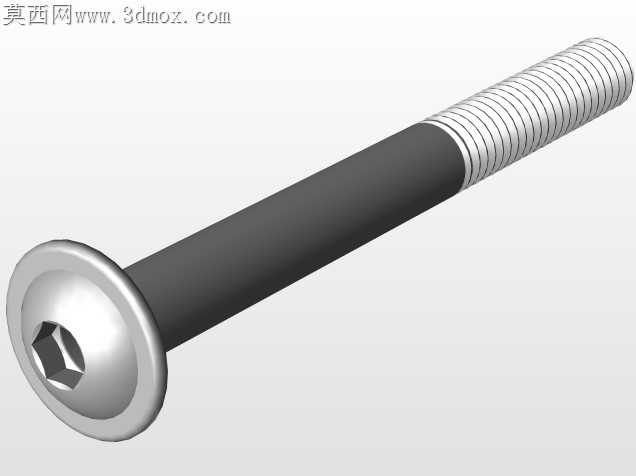

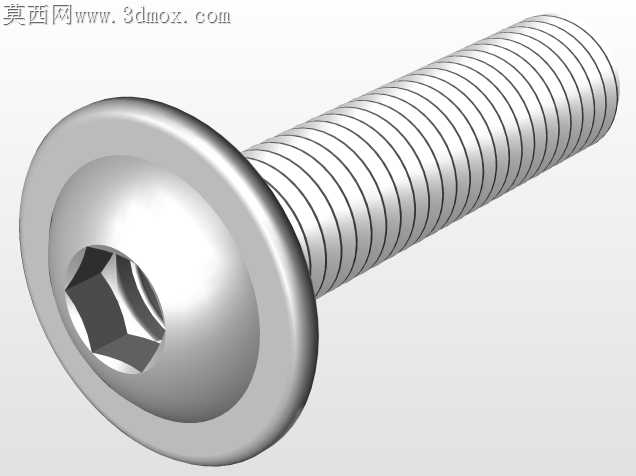

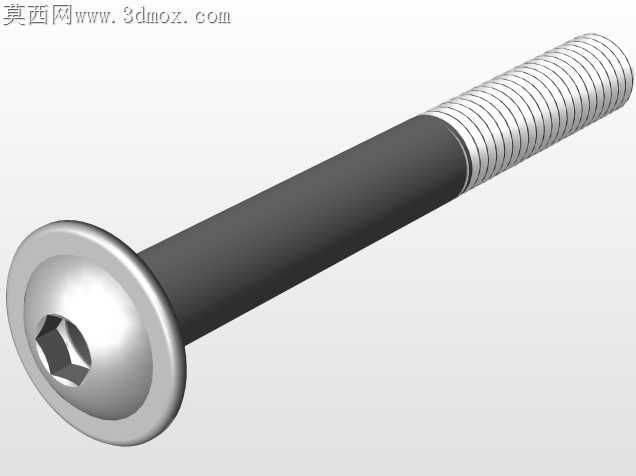

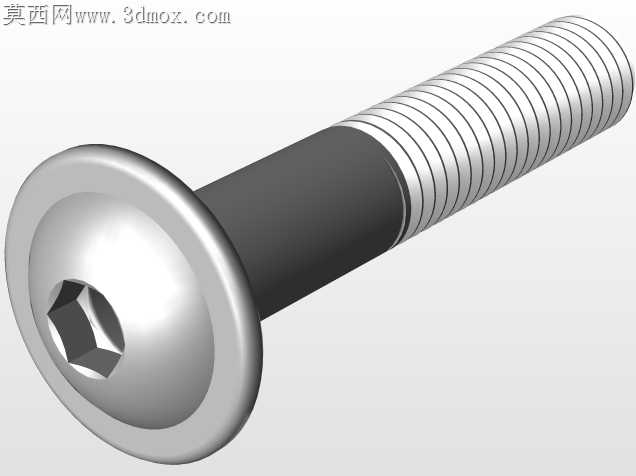

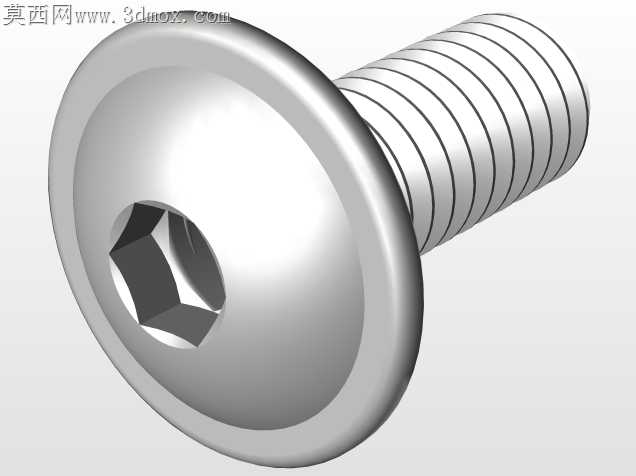

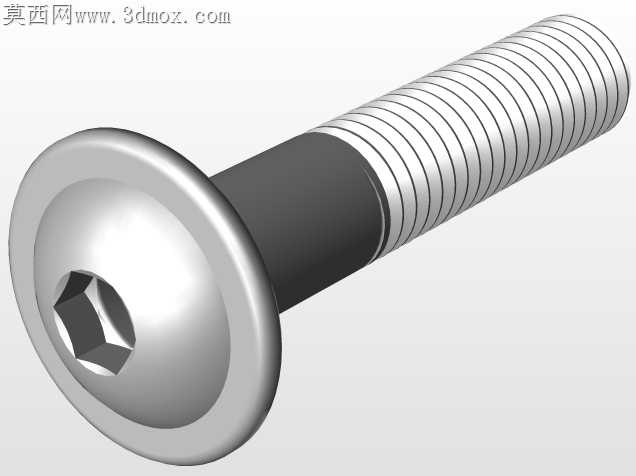

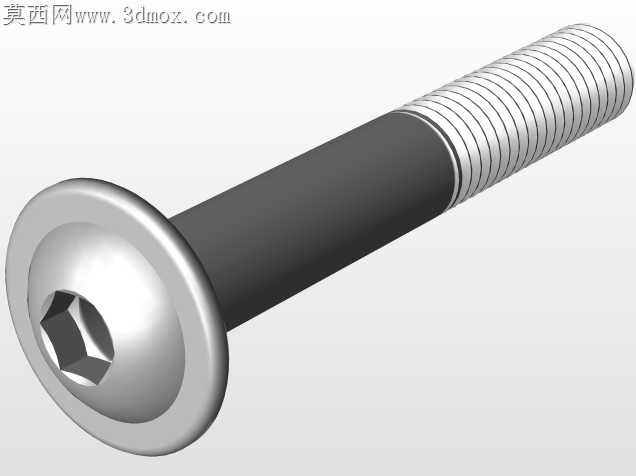

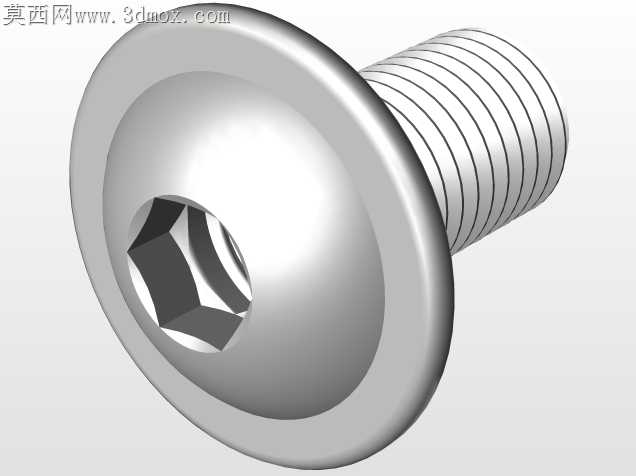

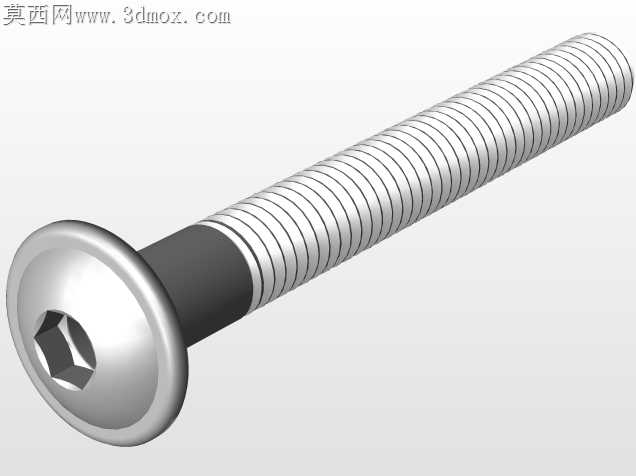

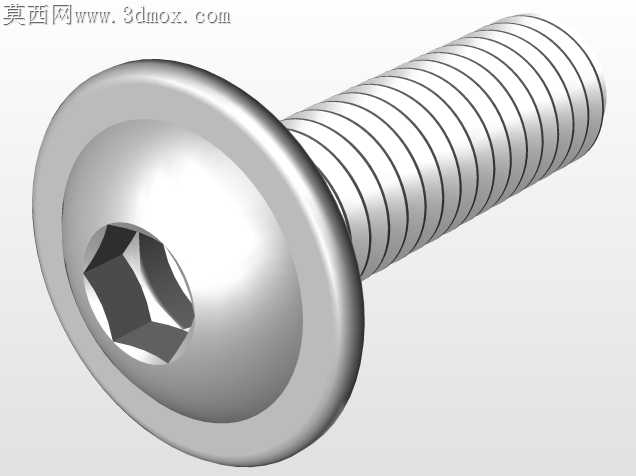

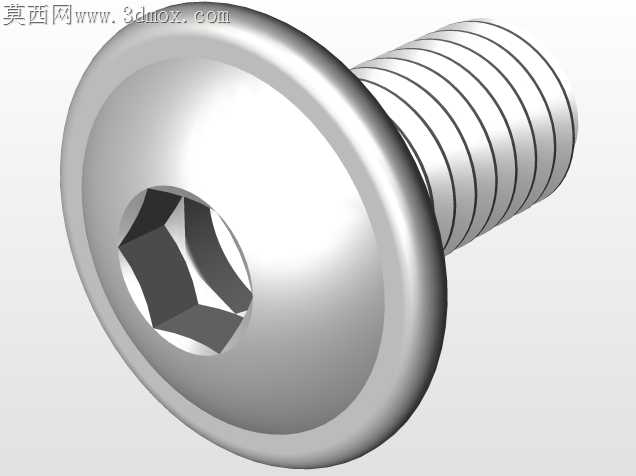

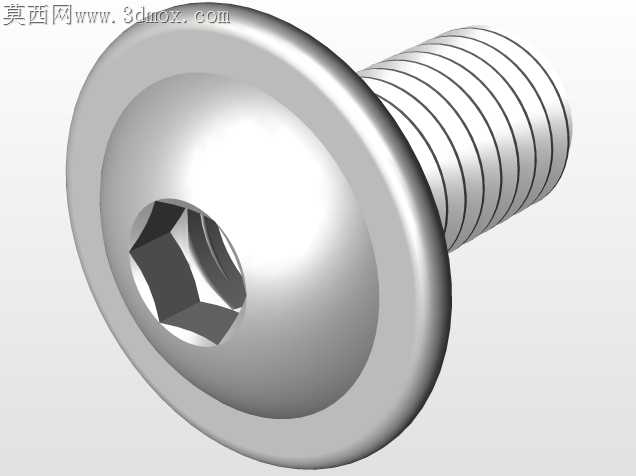

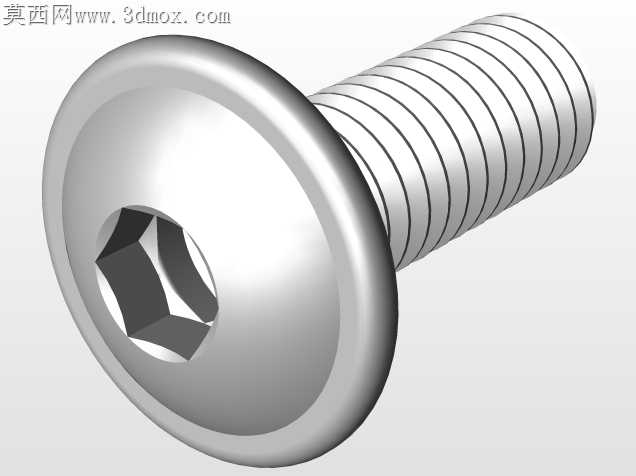

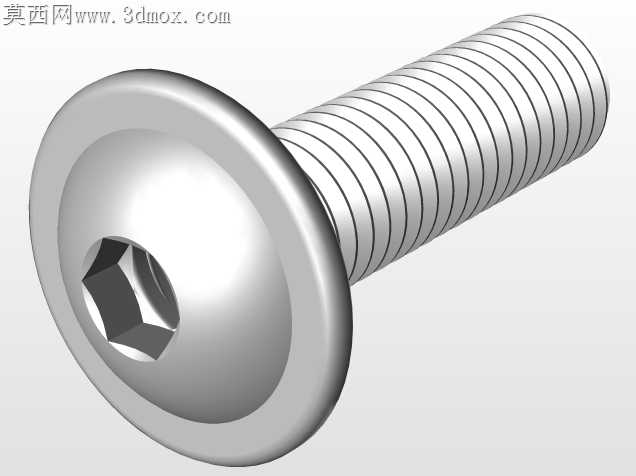

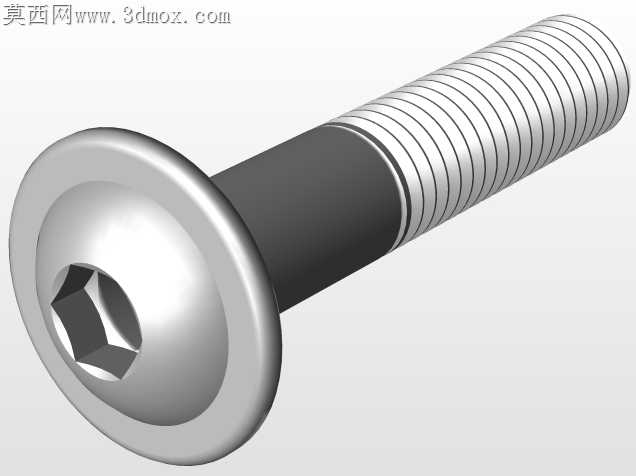

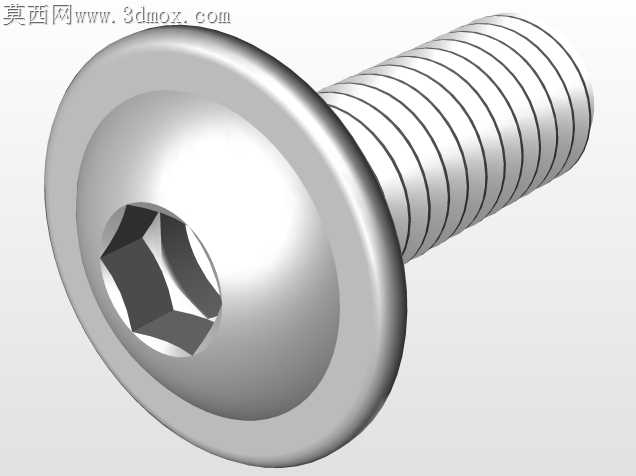

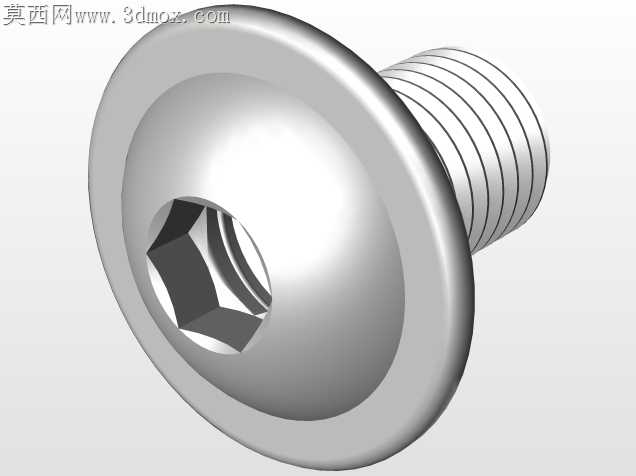

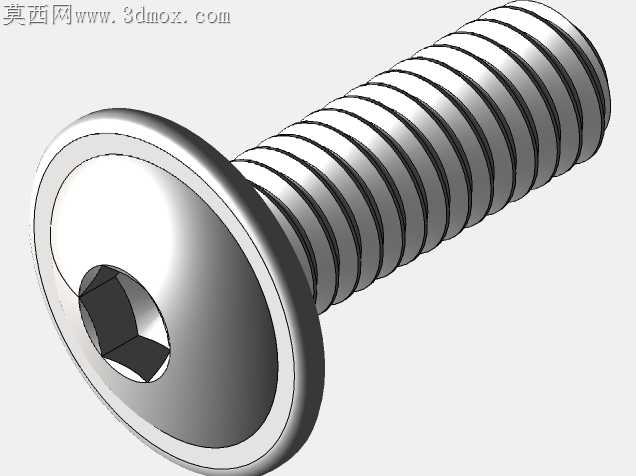

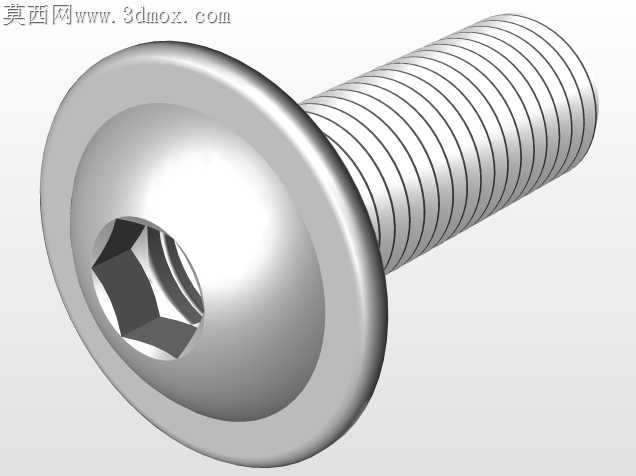

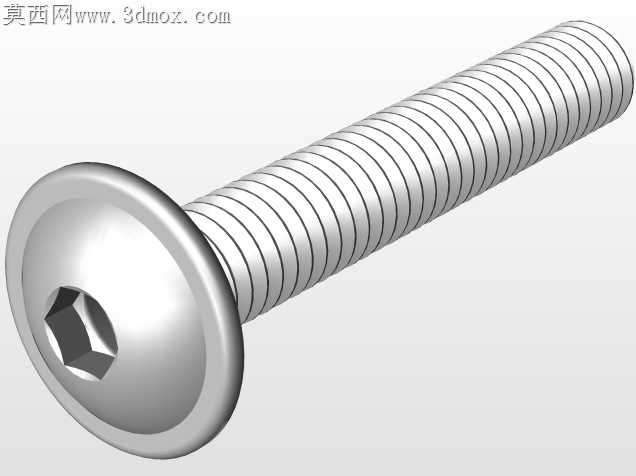

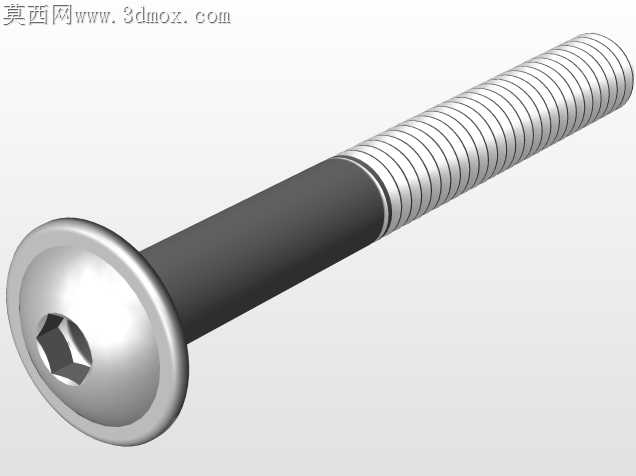

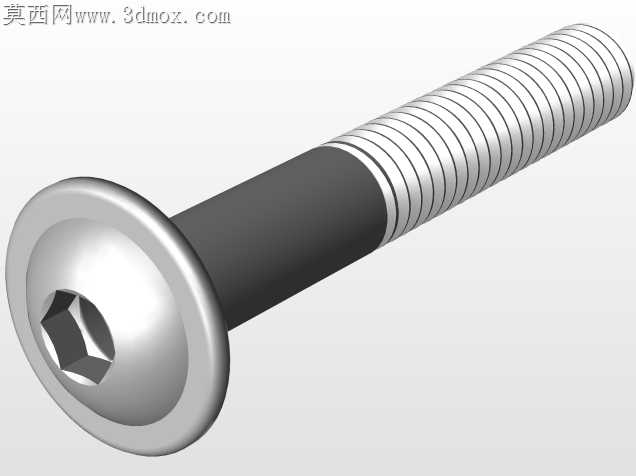

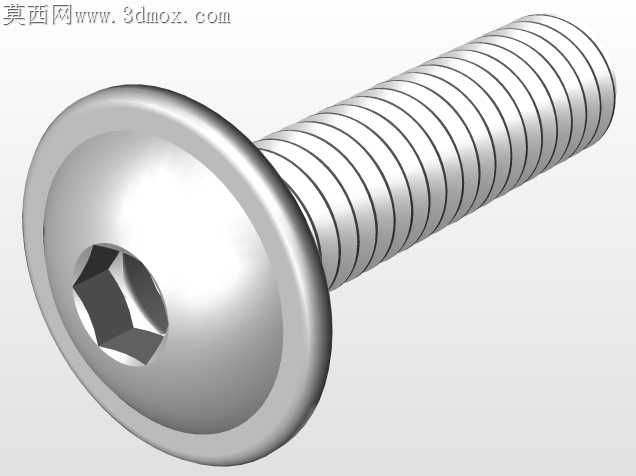

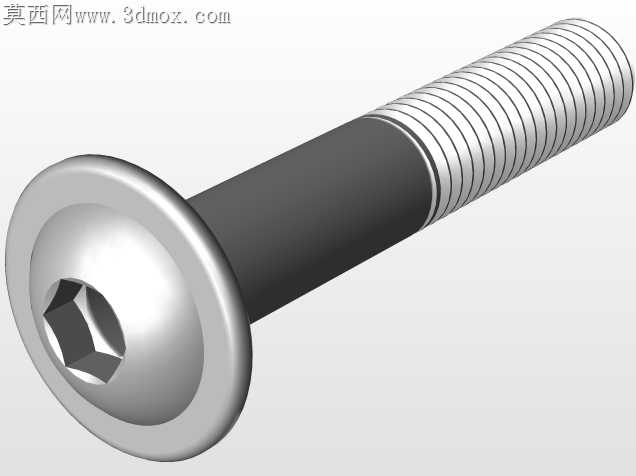

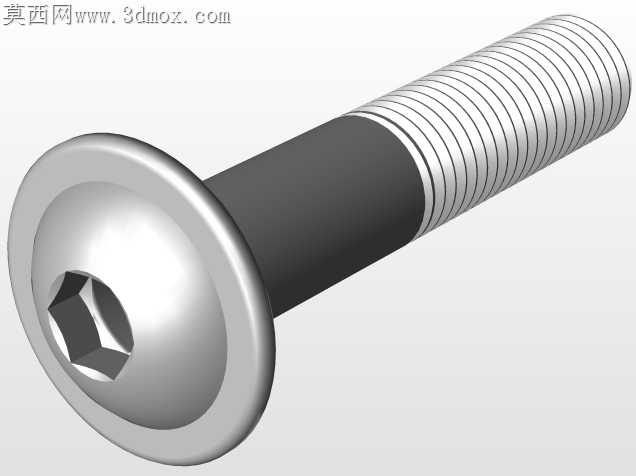

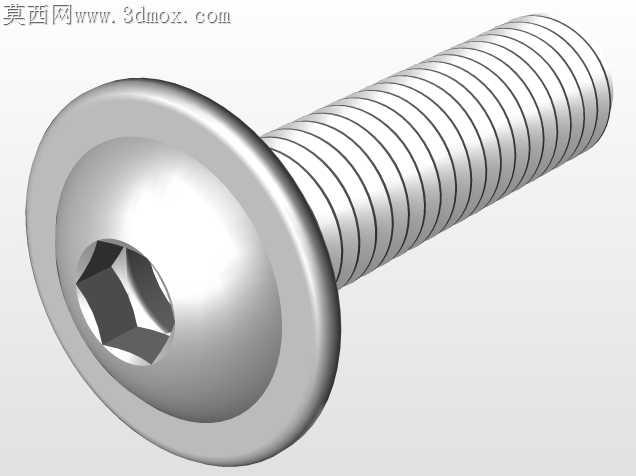

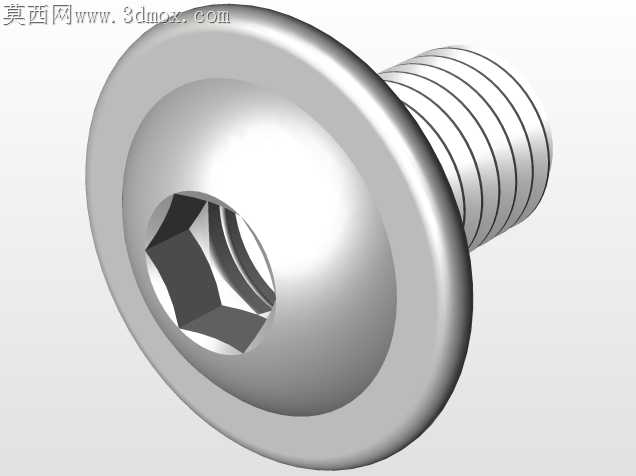

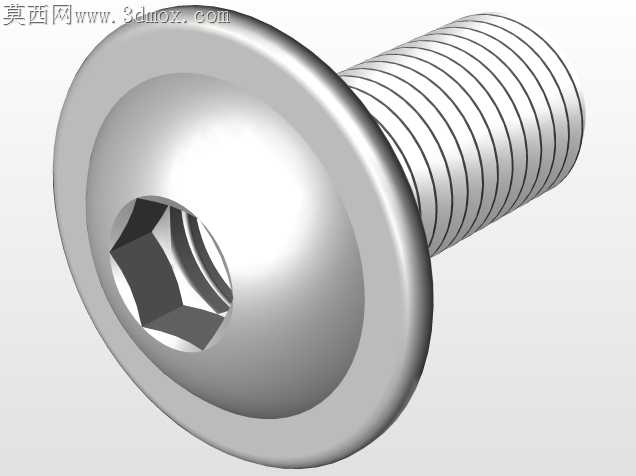

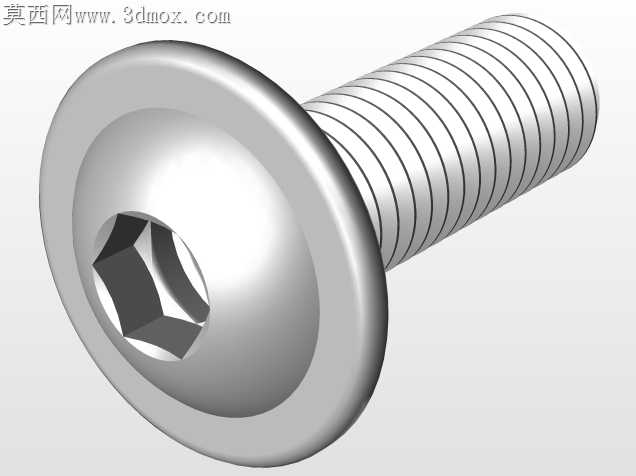

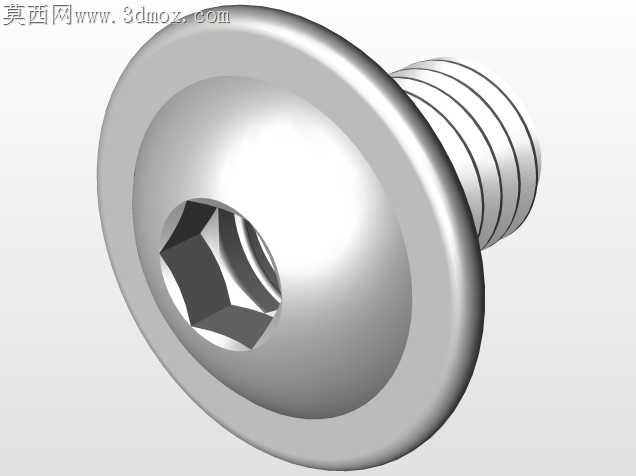

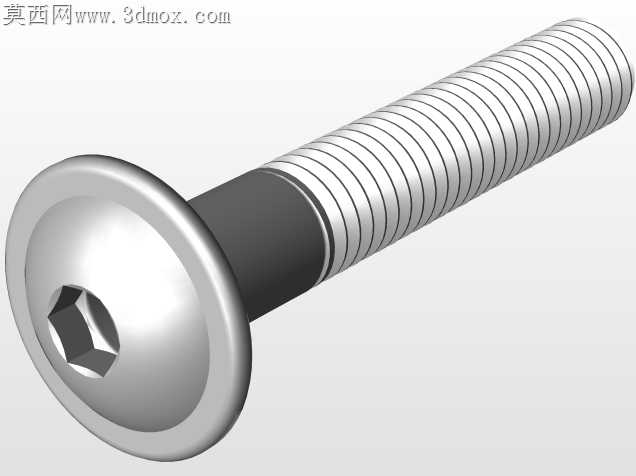

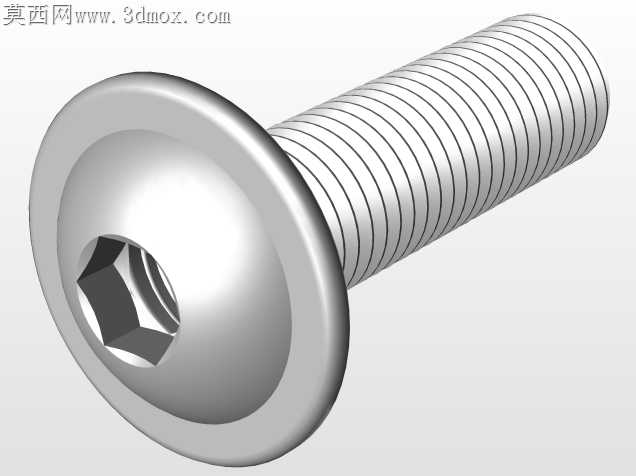

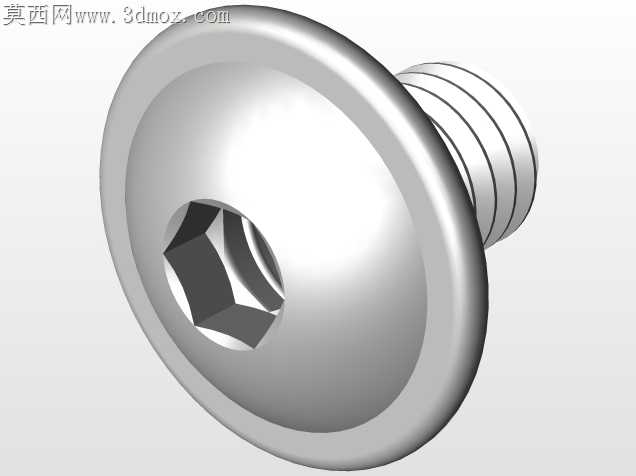

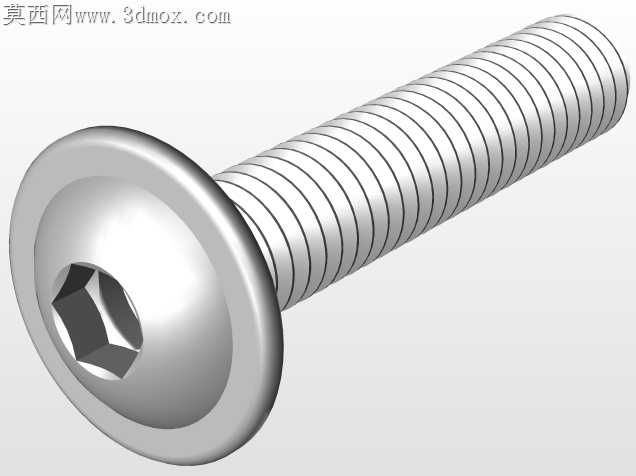

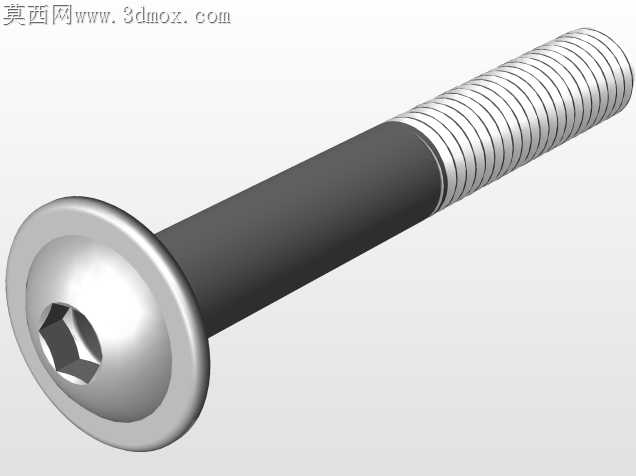

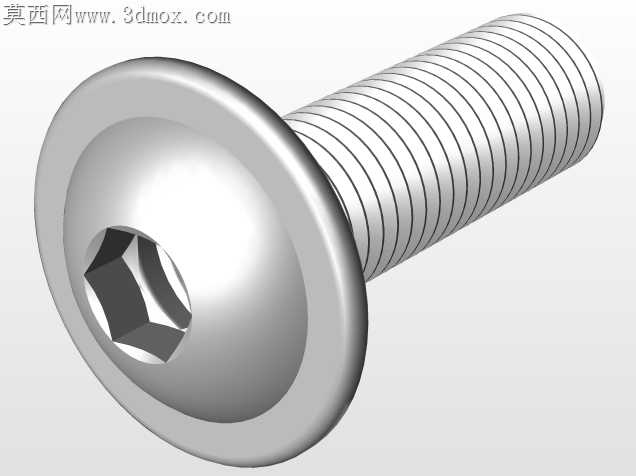

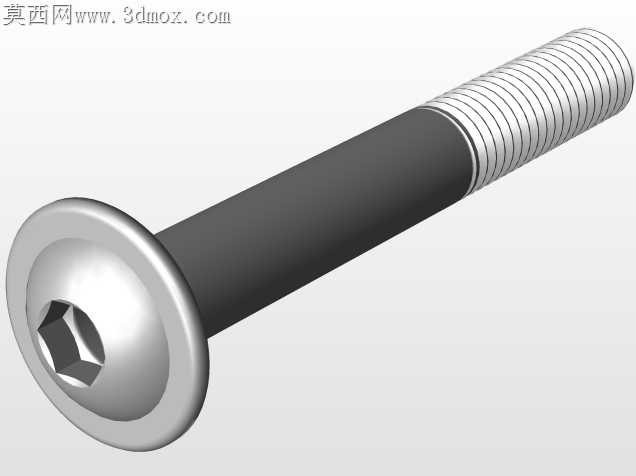

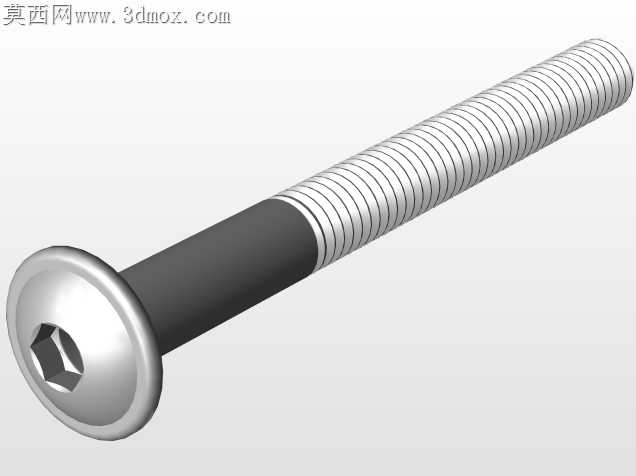

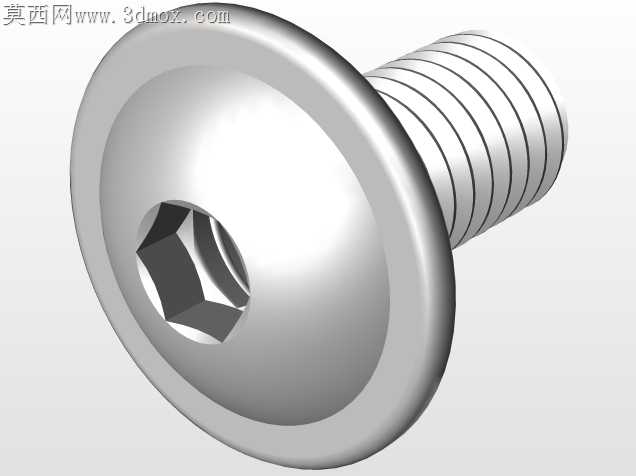

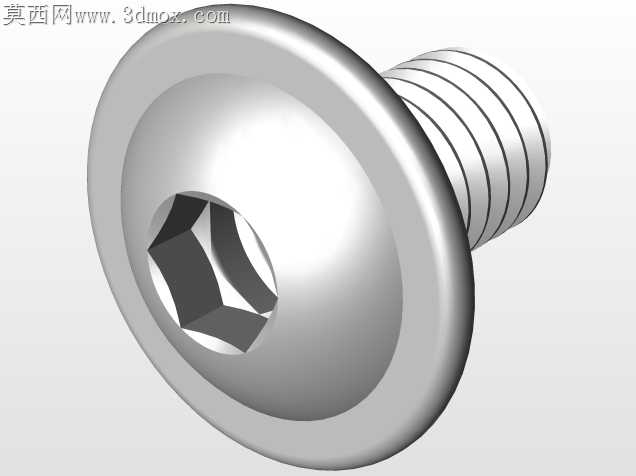

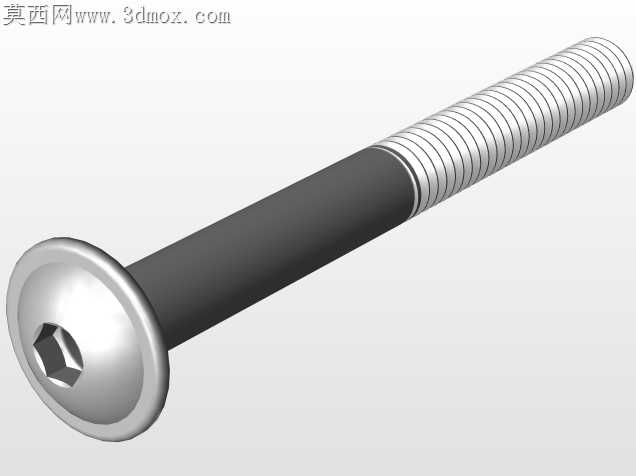

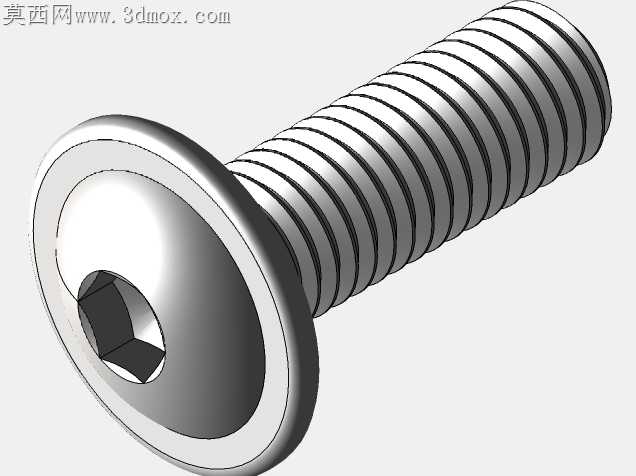

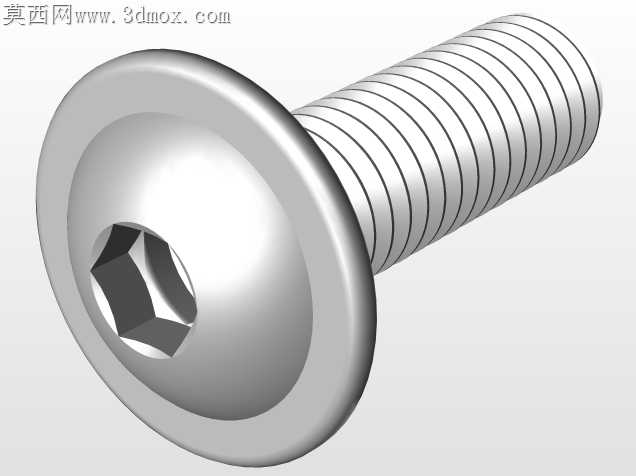

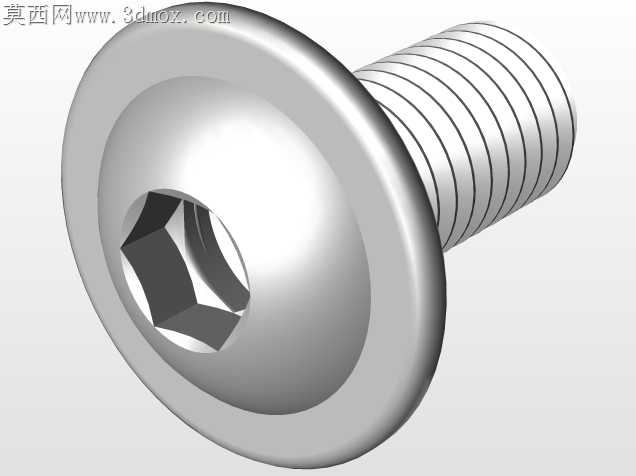

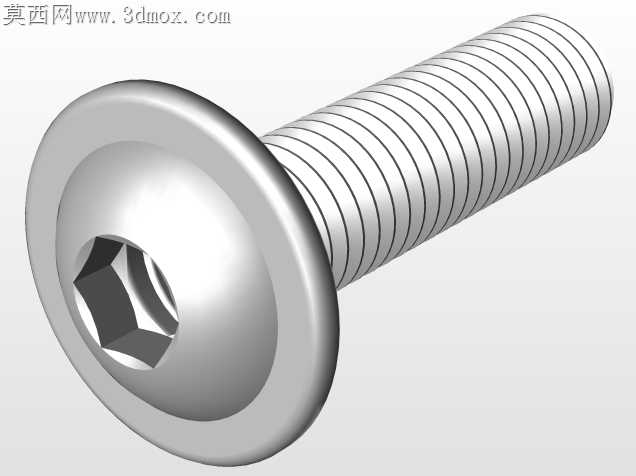

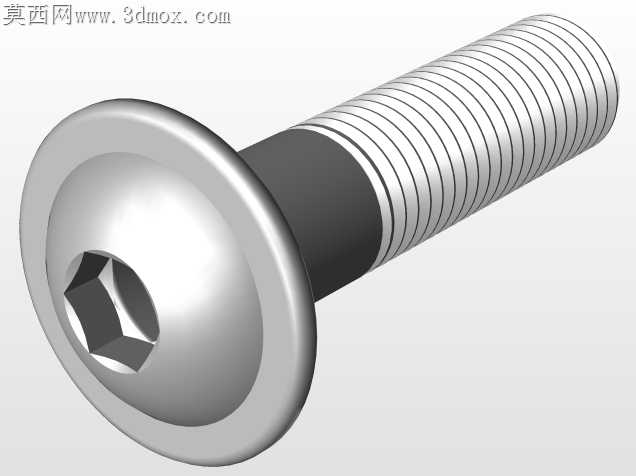

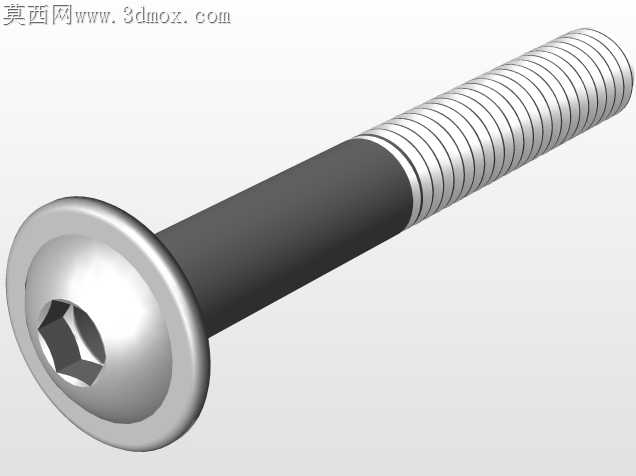

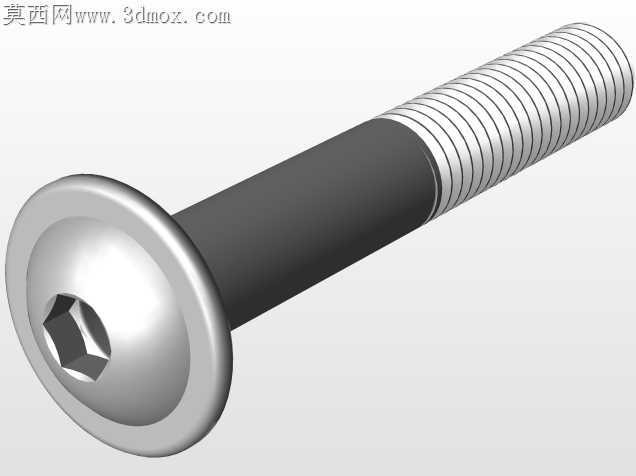

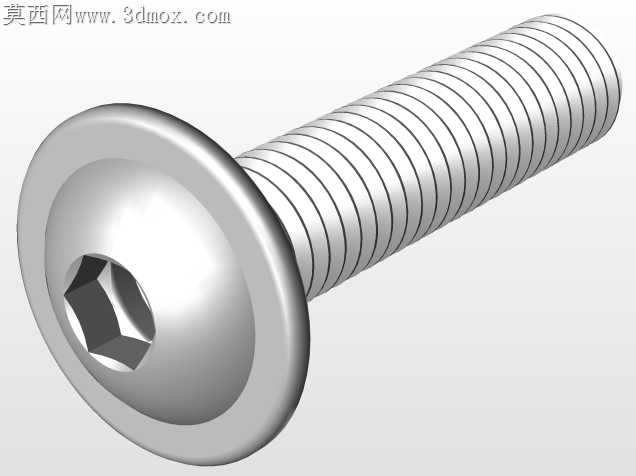

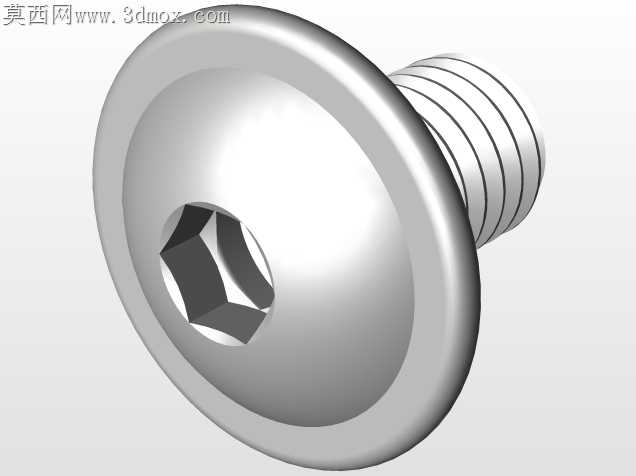

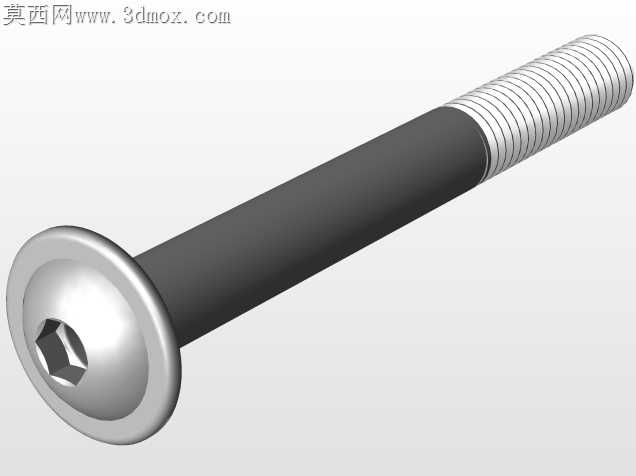

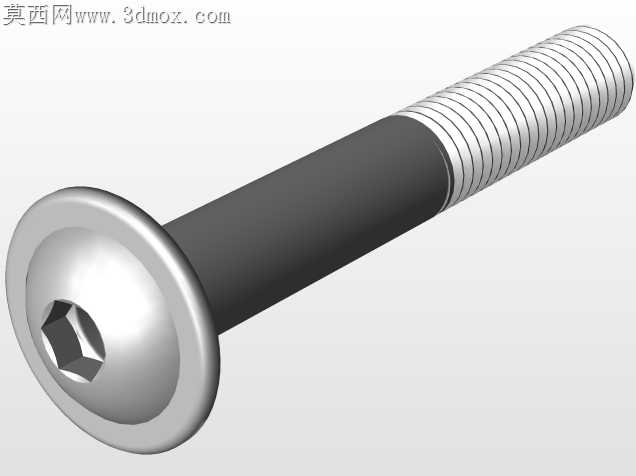

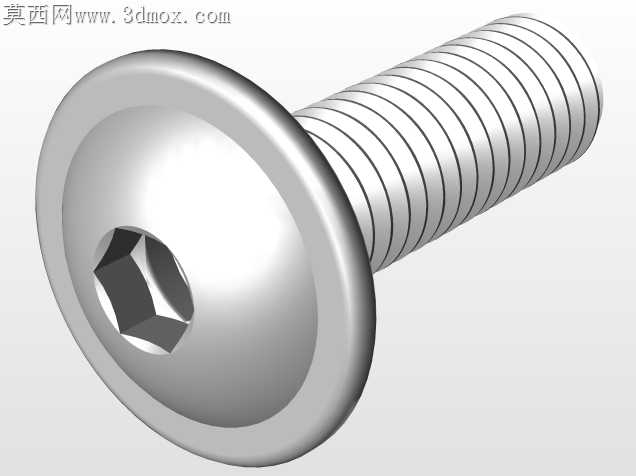

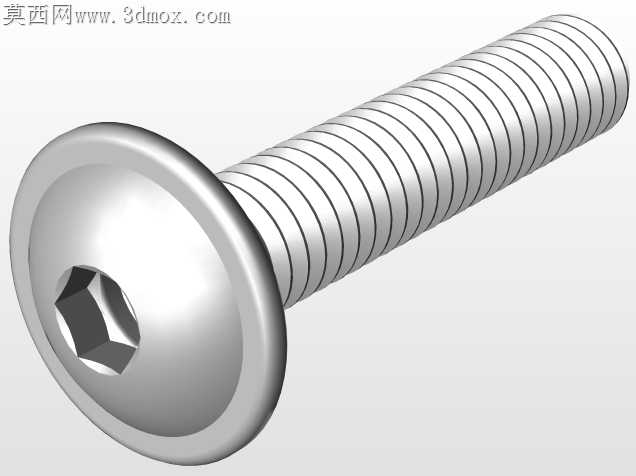

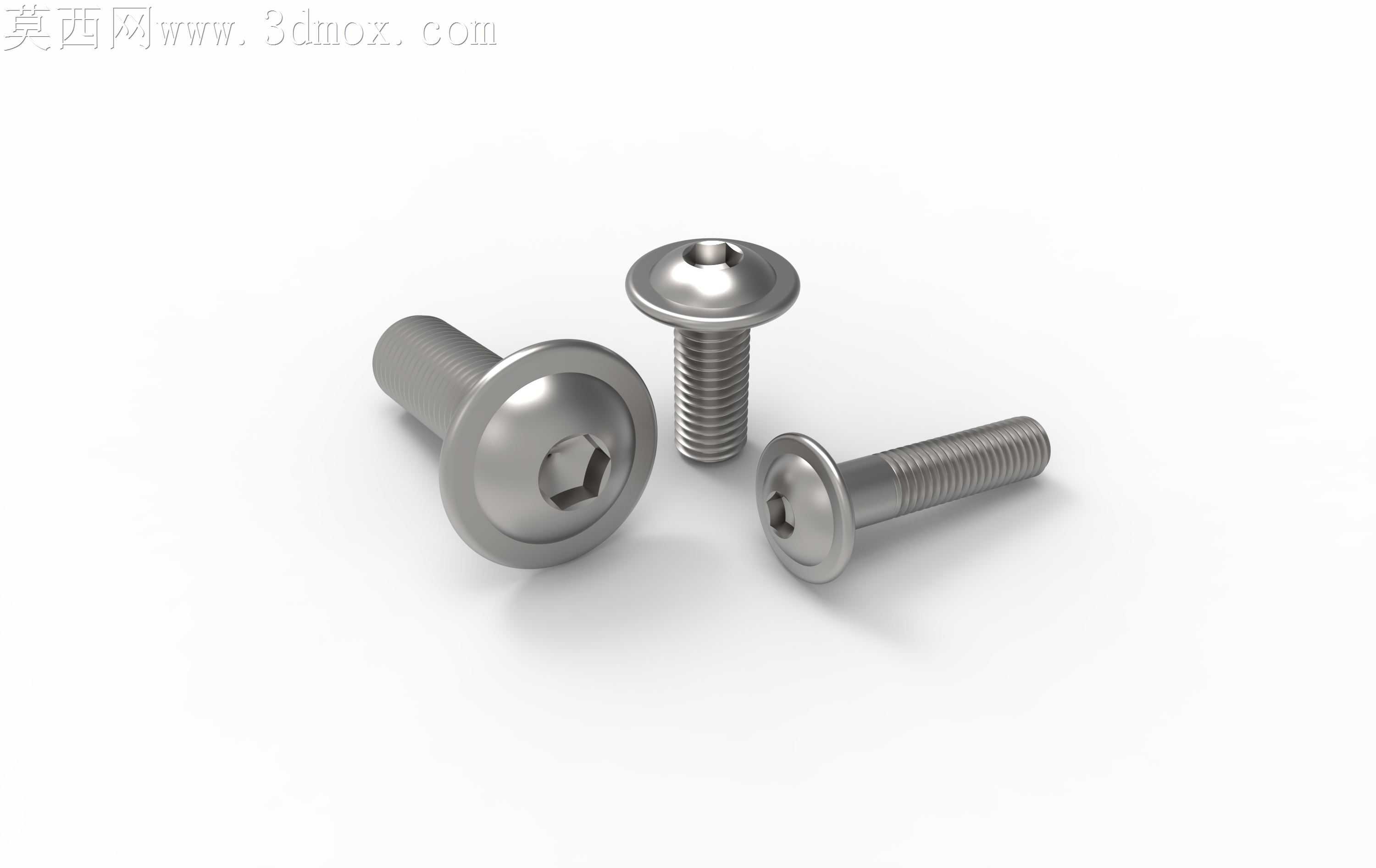

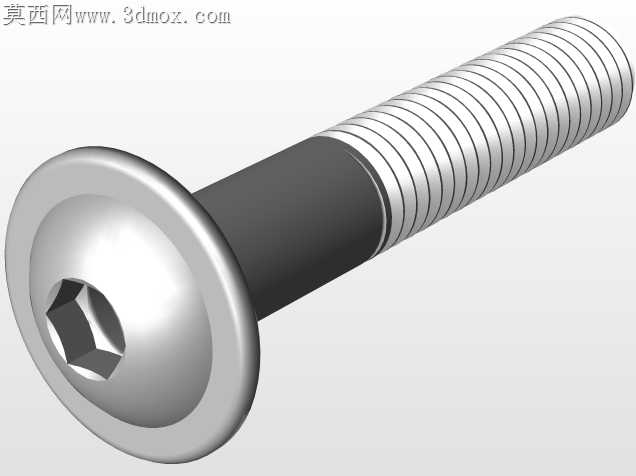

常规盘头内六角螺钉在薄板压接场景里，常出现承压面不足导致的基材压溃问题，尤其是铝型材、薄钣金这类低屈服强度的被连接件，拧紧时稍不注意就会让螺钉头陷入基材表面，既破坏外观防腐层，还会导致预紧力流失，设备运行受振动后容易出现松脱隐患。这款带凸缘的圆头螺钉，在螺钉头下整合了一体式凸缘承压结构，相当于自带了平垫圈的承压面，不用额外组合垫圈就能分散螺钉头对基材的压应力，刚好解决了薄板连接里的压溃痛点。凸缘和螺钉头的过渡圆角做了连续曲率处理，没有尖锐的应力集中棱边，冷镦成型时金属流线能顺着圆角连续分布，不会出现折叠裂纹，热处理淬火时这个位置也不会因为应力集中产生开裂缺陷，批量加工的良品率能提升不少。内六角驱动槽的深度和对边尺寸做了公差适配，槽口边缘做了微小的倒角引导，内六角扳手插入时不会卡滞，拧紧过程中扳手和槽壁的接触面积足够，不会因为局部应力过大拧崩槽口，就算是需要反复拆装的维护场景，驱动槽的耐用度也比普通无倒角的槽型高很多。螺纹部分和凸缘承压面的垂直度控制在0.05mm以内，拧紧时凸缘面能完全贴紧被连接件表面，不会出现偏载导致的预紧力不均，就算是有密封要求的连接面，均匀的压紧力也能让密封垫片受力一致，避免局部渗漏。凸缘的下表面没有做额外的防滑齿，是光滑的整面结构，适合对被连接件表面外观有要求的场景，不会像带齿法兰螺钉那样在基材表面压出齿痕，装配后表面平整无损伤，后续做表面喷涂或者阳极氧化处理时不用额外修补压痕。螺纹牙型的收尾处做了不完整牙的平滑过渡，没有尖锐的退刀槽毛刺，拧入螺纹孔时不会刮伤内螺纹的牙面，就算是盲孔连接，也不会因为切屑残留导致拧入扭矩虚高，误判预紧力大小。实际装配测试里，同规格的这款凸缘螺钉，在1.5mm厚的6061铝板上拧紧，达到相同预紧力时，铝板表面的压痕深度比普通盘头螺钉小70%，反复拆装5次后预紧力保持率仍能达到85%以上，完全能满足通讯设备、自动化机架这类需要频繁拆装维护的薄板连接需求，不用额外搭配平垫圈也能达到稳定的连接效果，还能减少装配时的零件清点工作量，避免漏装垫圈导致的装配质量问题。
