重载型链传动滚筒输送结构设计

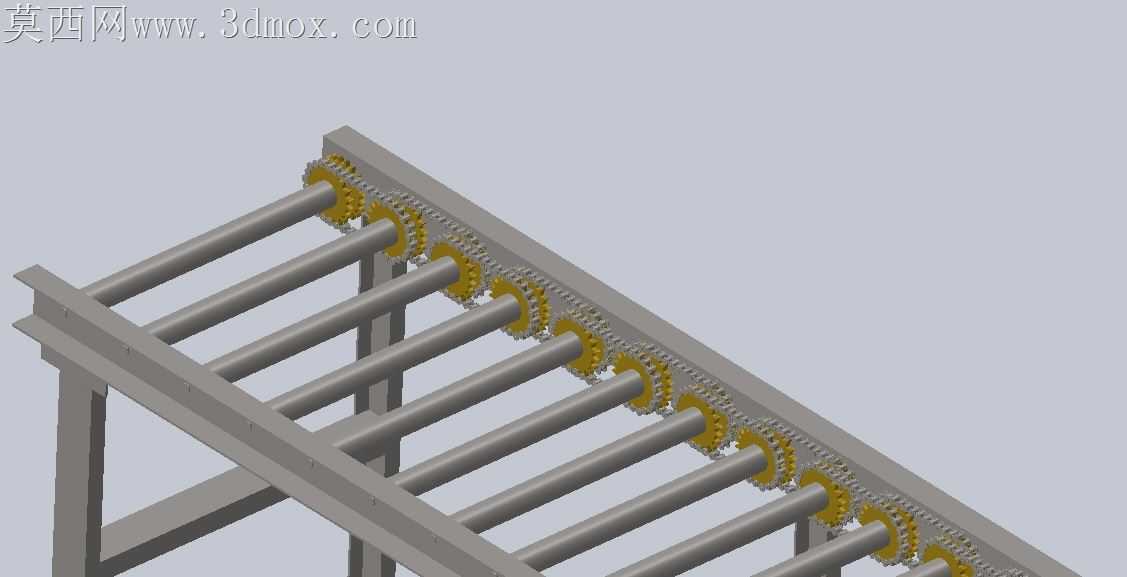

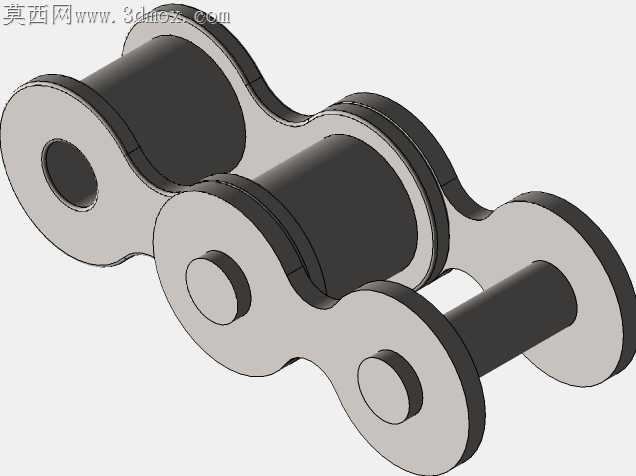

车间重载输送场景里，普通摩擦式滚筒机常出现负载偏载时滚筒打滑、长距离输送扭矩传递不均的问题，这套链传动滚筒结构恰恰针对这类痛点做了适配性设计。每根滚筒端部的链轮与相邻链轮通过链条依次啮合，不存在摩擦传动的打滑余量，哪怕单根滚筒上承载的物料重量偏差超过额定值30%，动力也能通过链条刚性传递到每根辊面，不会出现局部滚筒停转卡料的情况。机架采用型钢焊接框架，横梁与支腿的连接位置预留了铣平加工面，避免焊接变形导致的滚筒安装面高低差——要是安装面平面度超过0.2mm，滚筒转动时就会出现径向跳动，输送纸箱类软包装物料时容易蹭边刮损，这套结构在每处滚筒安装座下方都设计了可调顶丝，装配时不用反复打磨焊缝，拧动顶丝就能快速校准所有滚筒的上母线高度差，把公差控制在0.1mm以内。链轮与滚筒轴的连接采用平键加顶丝的双重固定，日常维护拆换单根滚筒时，不用拆解整排链条，只需要松开对应位置的链条张紧轮，取下故障滚筒的链轮挡圈就能抽出辊体，比传统通轴式输送结构的维护效率提升六成以上。链条布置在机架内侧的防护槽里，输送过程中掉落的碎屑、灰尘不会直接卡进链节间隙，防护槽底部预留了排屑缺口，日常清扫时用压缩空气就能把积尘从缺口吹走，不用拆开护板清理。滚筒表面采用冷拔圆钢直接加工，没有额外包胶层，适合输送金属件、托盘类硬质物料，辊面的粗糙度控制在Ra1.6，既不会因为太光滑导致物料定位偏移，也不会因为太粗糙刮伤工件表面。相邻滚筒的中心距经过反复校核，刚好避开常用托盘底部的加强筋间距，输送时托盘不会卡在两根滚筒的缝隙里，哪怕是底部带凸起的焊接结构件，也能平稳通过不会出现卡滞。链轮的齿数选用17齿的非标链轮，比常规12齿链轮的传动冲击更小，高速运转时链条的多边形效应被大幅削弱，整机运行噪音比同规格普通链传动输送机低8分贝左右，适合在装配车间这类对噪音有要求的场景使用。机架支腿底部设计了可调脚杯，地面不平整时可以调节脚杯高度，让整台设备保持水平，不会因为地面倾斜导致物料往一侧偏移，不用额外做地基预埋，安装时只需要把设备摆到指定位置调平就能接电使用。
