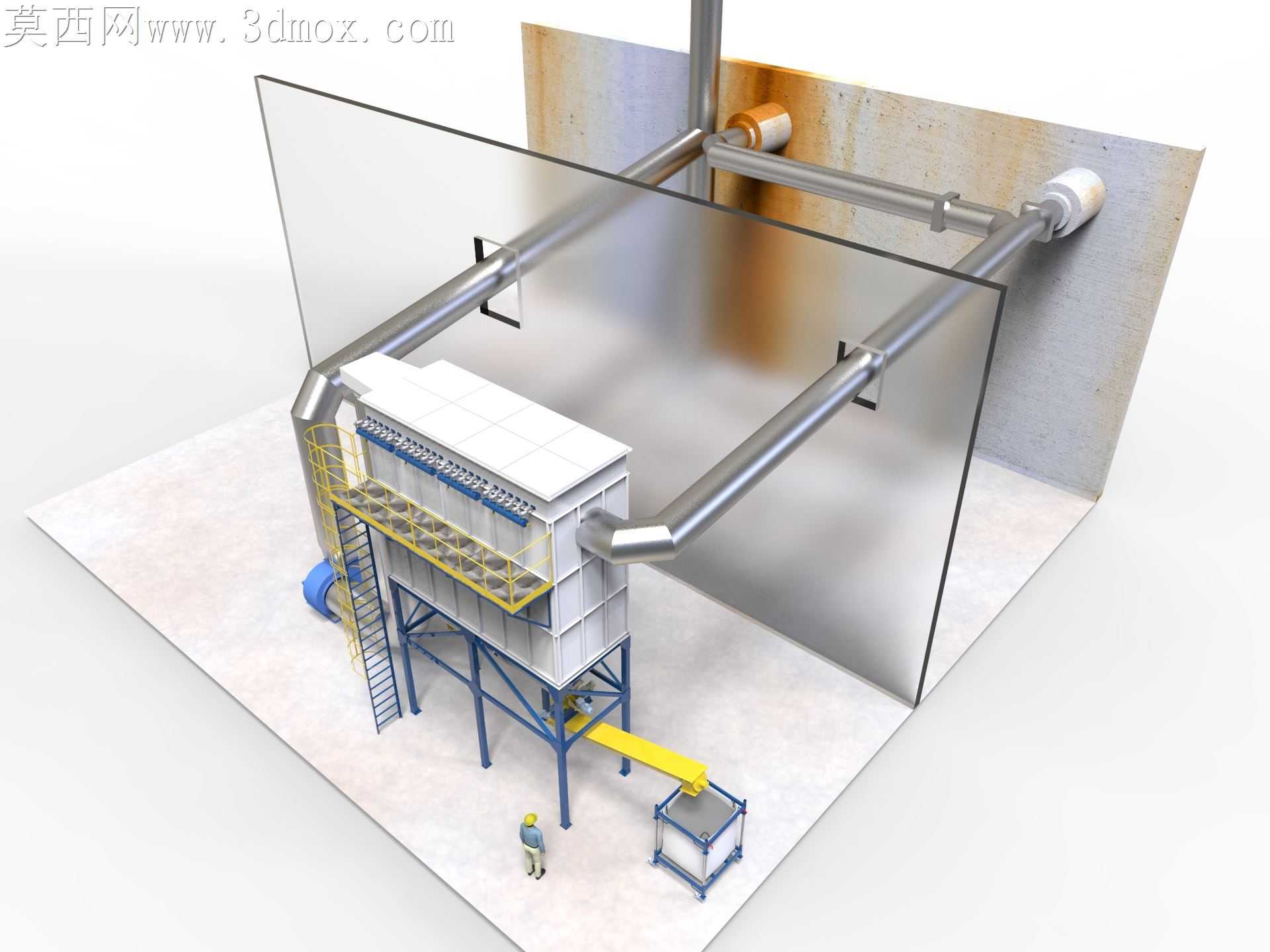

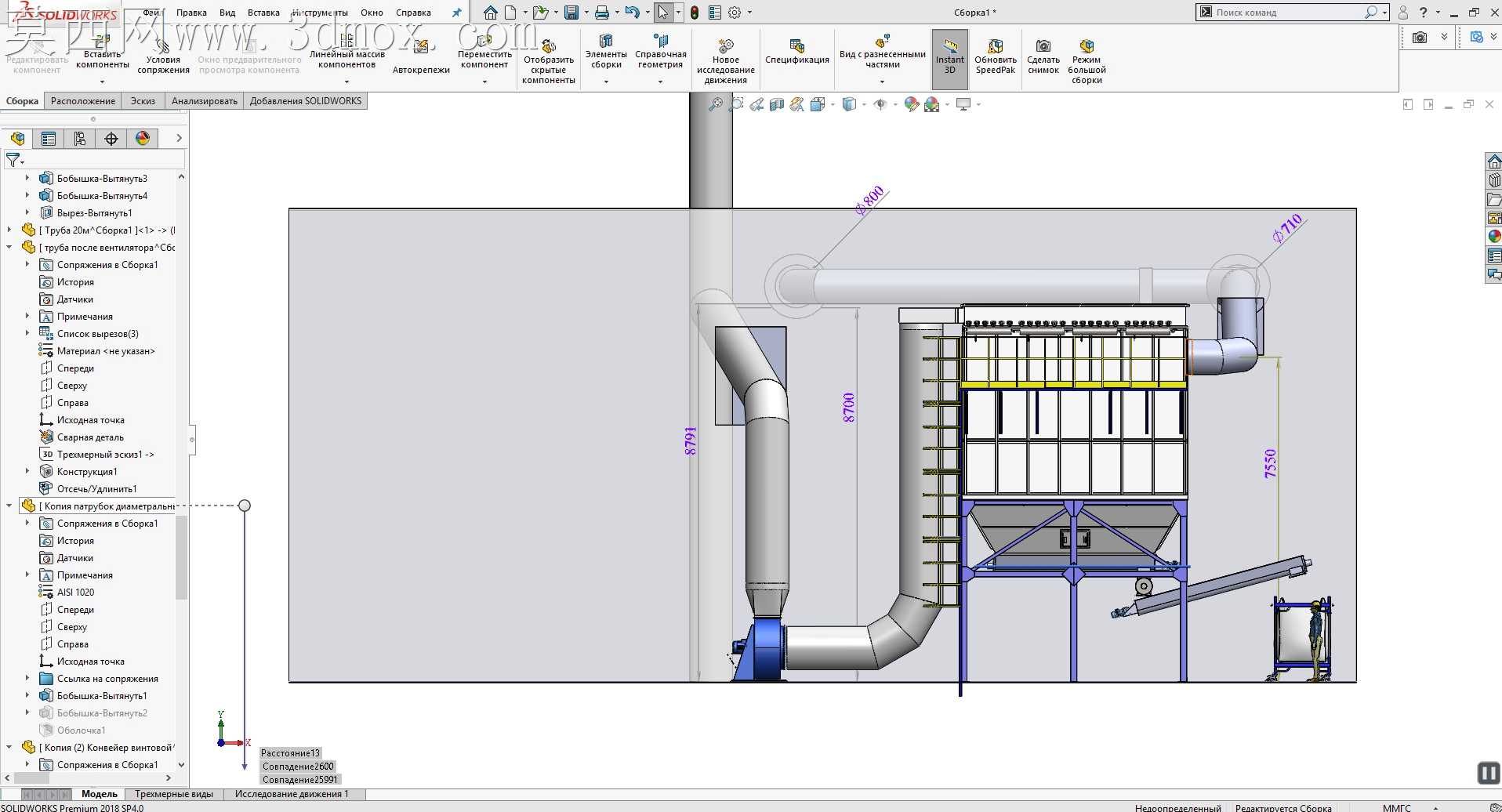

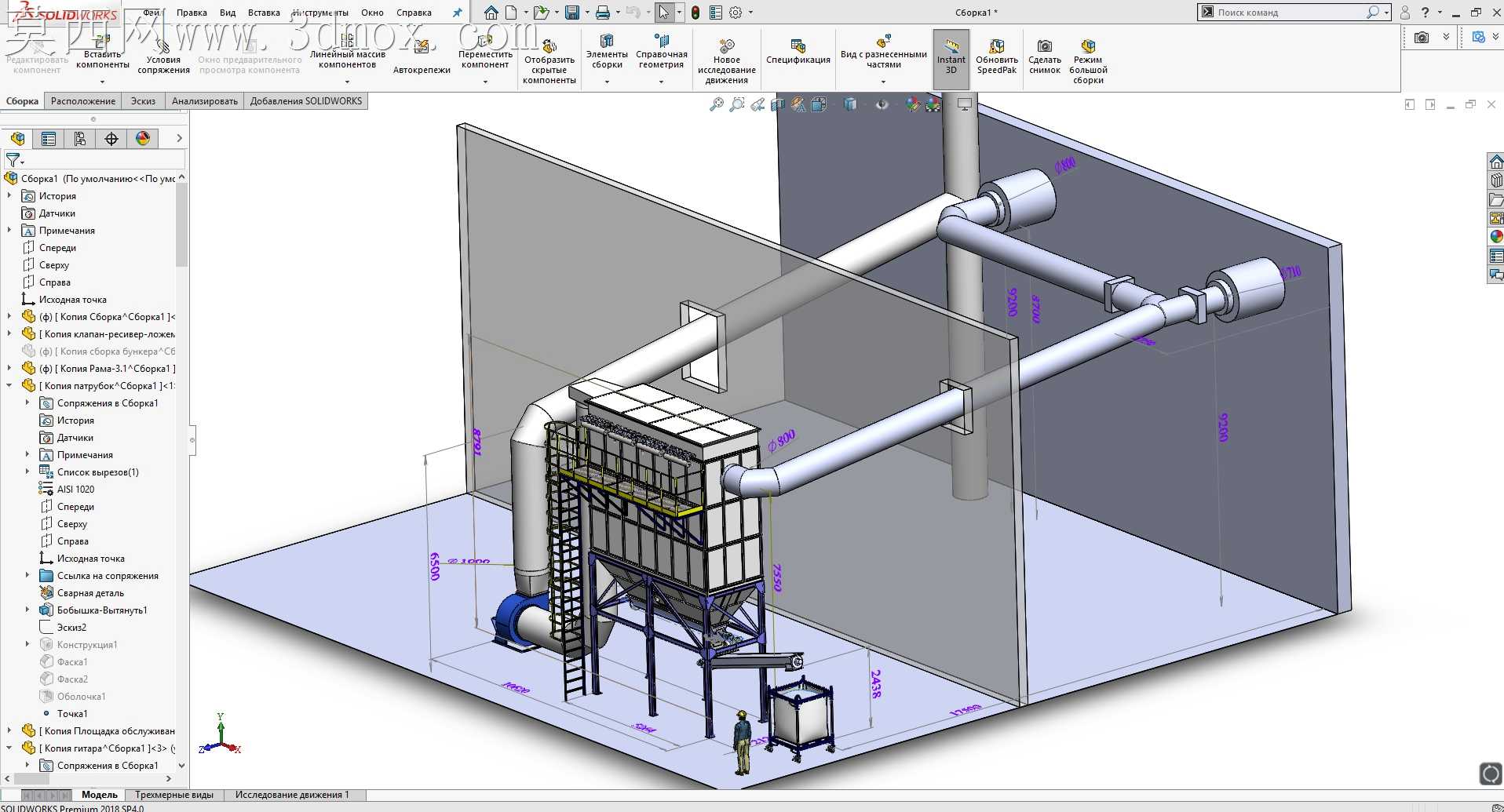

水泥厂脉冲袋式除尘系统成套结构设计

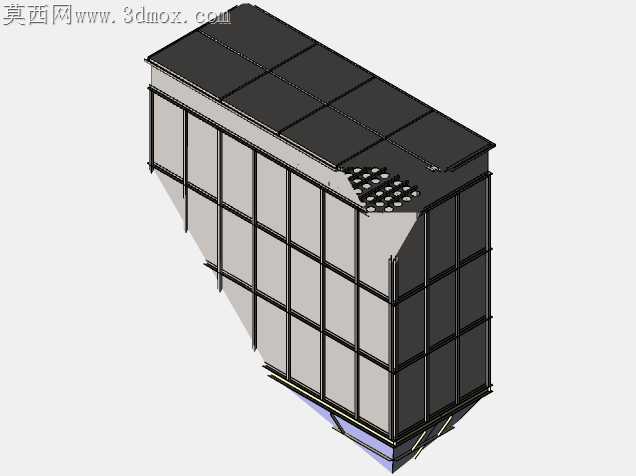

水泥生产车间的扬尘点分散、粉尘浓度高且磨蚀性强，常规除尘设备常出现风管积灰、滤袋磨损快、灰斗搭桥堵料的问题，这套除尘系统的结构设计完全围绕现场工况的痛点做了针对性调整。进风支管斜向接入沉降腔的角度特意做了15度上扬处理，避免含尘气流直接冲刷滤袋侧壁，气流进入箱体后先碰到缓流挡板，大颗粒粉尘直接落入下方灰斗，减少滤袋的过滤负荷，延长滤袋使用寿命。灰斗侧壁的倾角设置为62度，远超水泥粉尘安息角要求，内壁还预留了振动器安装位，避免潮湿粉料在斗壁粘附搭桥，出料口搭配的螺旋输料槽和下方接料工位的高度差刚好适配车间常用的吨袋接料高度，不用额外增设转接溜槽，减少粉尘外溢的节点。顶部的喷吹清灰管路沿着箱体宽度方向等距排布，每个喷吹口正对滤袋中心，管路固定卡箍特意采用了带橡胶减震垫的结构，避免喷吹时的高频震动导致管路焊缝开裂，侧面的爬梯和检修平台的护栏高度符合现场安全规范，平台踏板采用花纹钢板折弯件，即使积灰也不会出现打滑问题。连接扬尘点的风管每隔6米设置了一个检查口，弯头位置全部采用大曲率半径的冲压弯头，减少风阻的同时也避免粉尘在弯头处沉积，穿墙位置的风管预留了30mm的伸缩间隙，搭配防火软连接，抵消车间温度变化带来的管路热胀冷缩应力。设备的支撑立柱采用H型钢焊接，柱脚底板预留了地脚螺栓安装孔，安装时可以通过垫铁调整整机水平度，避免箱体倾斜导致滤袋安装偏移、清灰气流偏斜。侧面的透明检修视窗采用钢化玻璃加密封胶条结构，不用拆开箱体就能观察内部滤袋的积灰情况，日常巡检的效率提升不少。输料槽的端盖采用快开式结构，检修时不用拆卸整段槽体就能清理卡滞的物料，所有外露的钢结构件都预留了喷砂除锈后的涂装余量，适配水泥车间高粉尘、高湿度的腐蚀环境。
