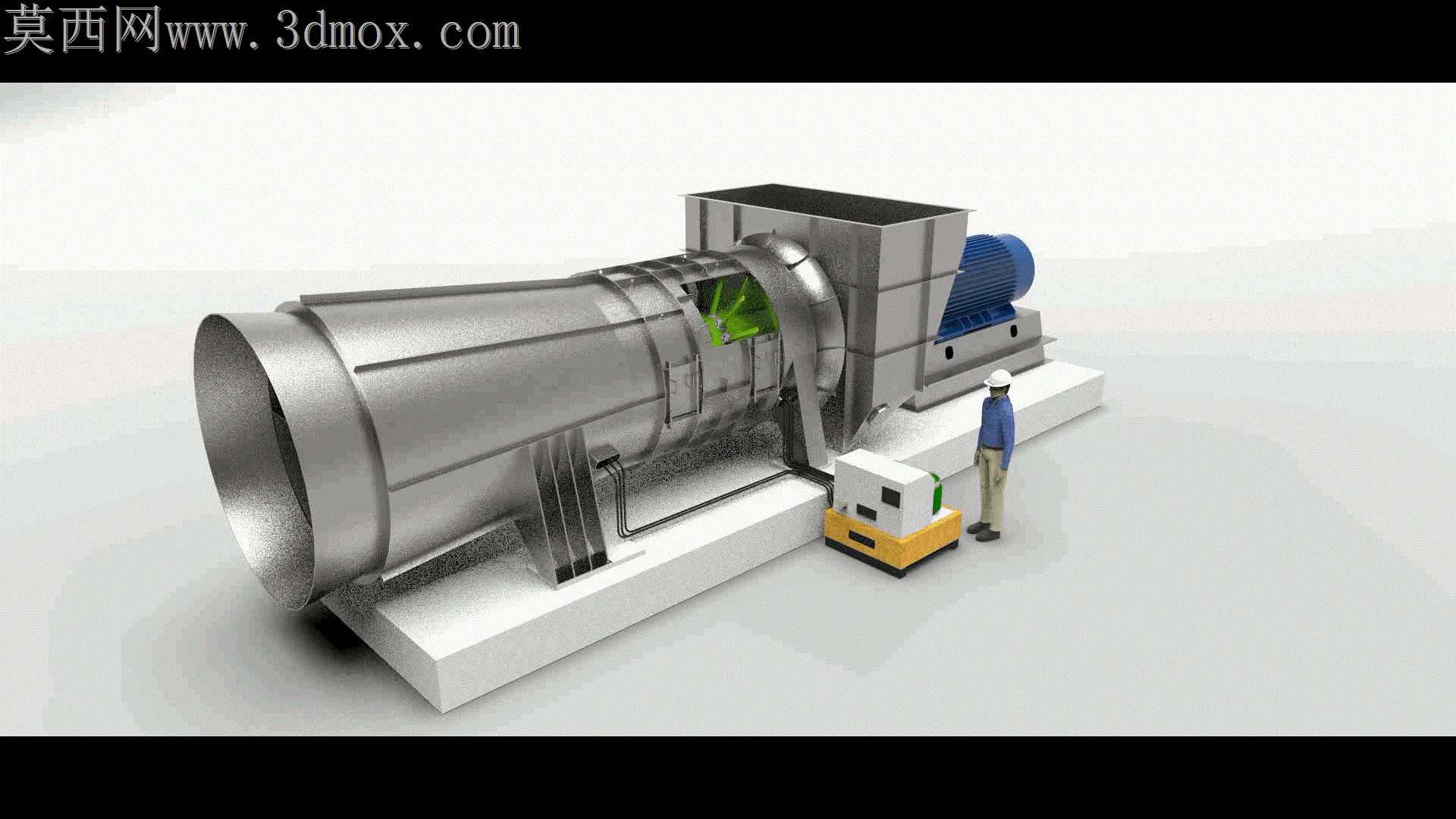

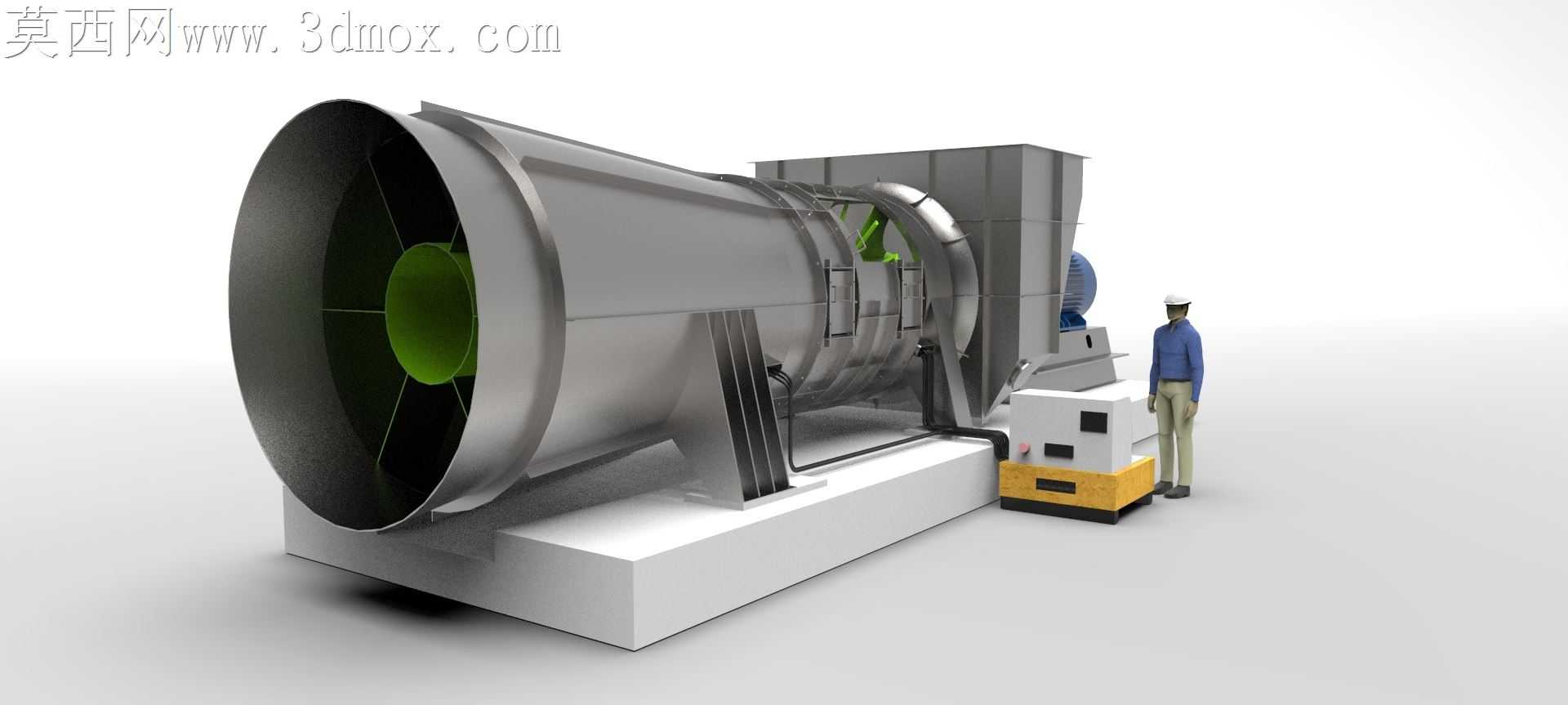

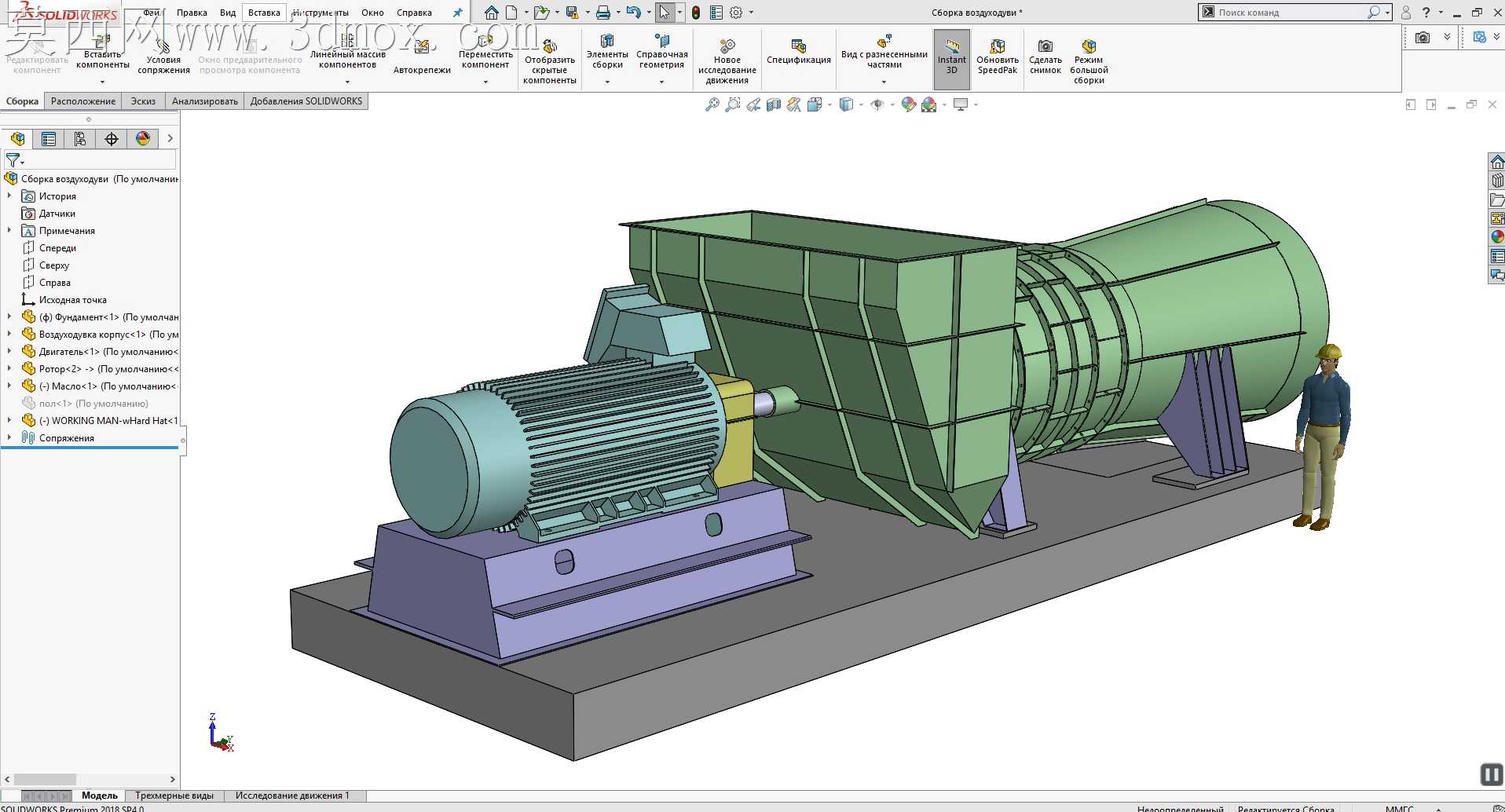

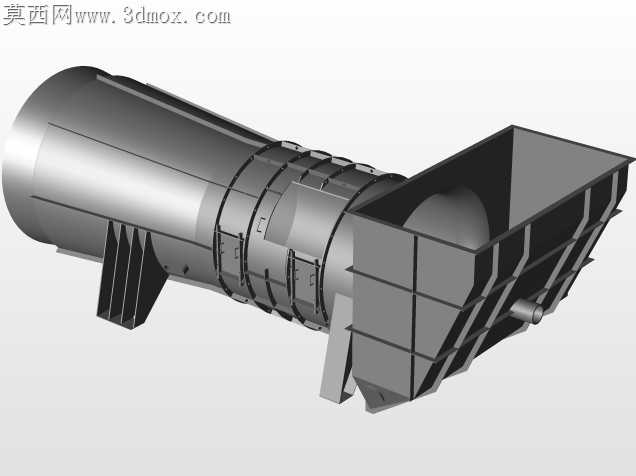

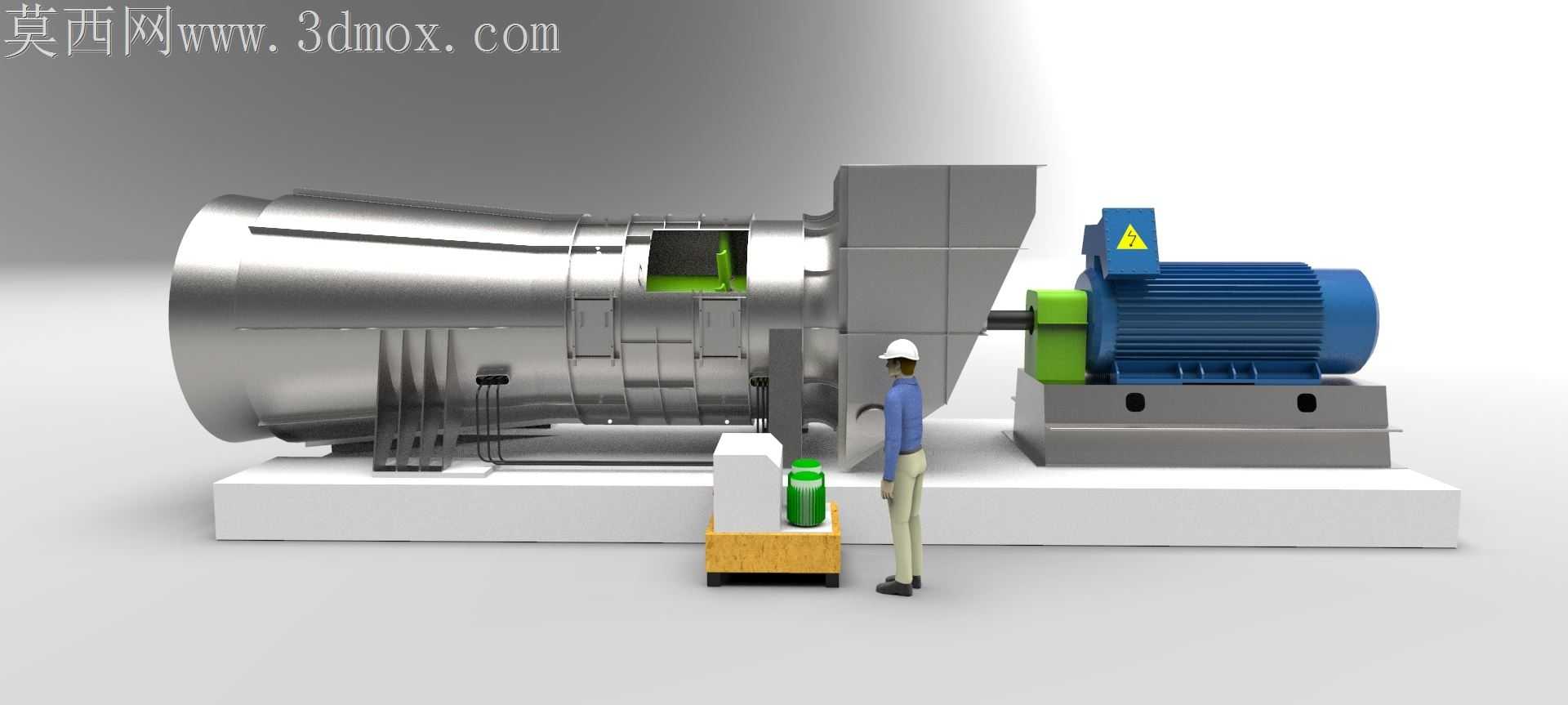

工业级ESP过滤风机成套结构设计

工业除尘场景里，风机与过滤段的衔接错位一直是现场安装的高频痛点，法兰面不同心带来的密封泄漏、运行共振问题，往往要在现场反复切割调整支架才能解决，这套ESP过滤风机的结构设计，从加工适配的角度把这类现场隐患提前消化在三维结构阶段。风筒段的卷板拼接缝没有放在承压最高的蜗壳切线位置，而是偏移15度布置在筒体侧下方，既避开了高速气流长期冲刷焊缝的磨损问题，也给现场补焊防腐预留了足够的操作空间，不用在狭窄的设备间隙里仰焊作业。叶轮与电机的同轴度定位台做了0.02mm的凸台公差设计，不是靠螺栓强行拉正对齐，装配时凸台卡入端盖止口就能自然保证同轴度，减少现场打表找正的时间，也能避免长期运行后螺栓松动带来的叶轮偏磨震动。过滤段的导流板没有采用常规的等间距直板排布，靠近进风口的前三片导流板做了渐变弧度处理，对应风机出口的气流涡旋方向调整倾角，让含尘气流进入过滤腔时不会直接冲刷滤芯端面，延长滤材使用寿命的同时，也降低了气流撞壁产生的风噪。底座的安装孔全部做了长圆孔设计，横向纵向各留了15mm的调节余量，现场预埋地脚螺栓出现位置偏差时，不用重新扩孔或者砸弯螺栓，直接微调设备位置就能完成固定，适配不同工地的施工误差。电控柜与主机的接线口做了下沉式防水沿设计，户外布置时雨水不会顺着线缆流进柜内，接线端子的排布预留了30%的冗余空间，后期加装压差传感器、震动监测模块时不用重新扩孔走线。人孔门的密封槽做了梯形截面设计，不是常规的矩形槽，嵌入橡胶密封条后不会因为开关门的挤压导致密封条脱出，长期运行也不用频繁更换密封件。旁侧的检修平台踏板做了防滑翻边，翻边高度刚好挡住常规工具滑落，检修时不用额外系挂工具防坠绳，踏板的支撑梁直接与主机底座连为一体，不用现场额外焊接支架，避免焊接应力导致的底座变形。
