10A肖特基二极管电子元器件三维结构

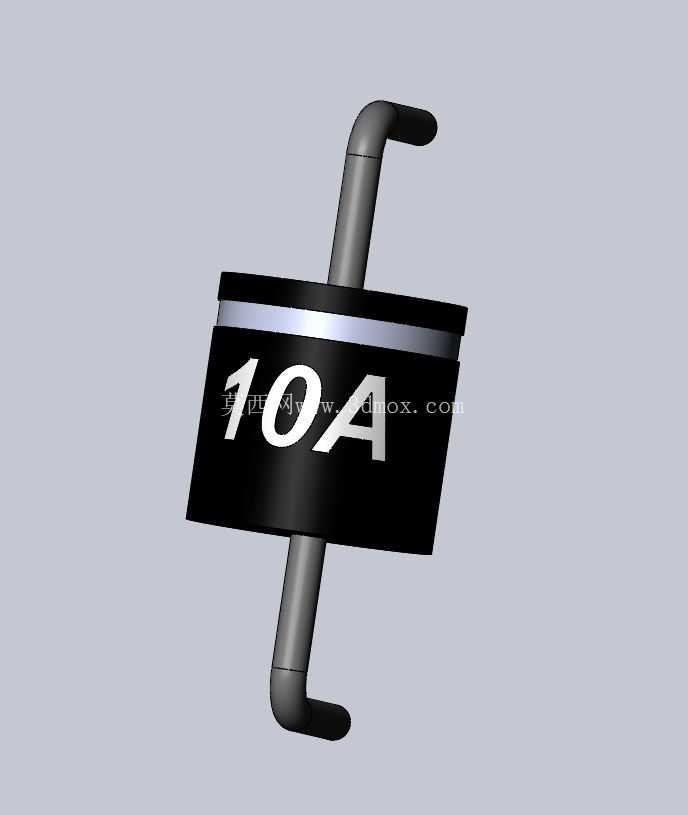

　　在低压大电流的电力电子拓扑里，肖特基二极管的选型与结构适配，直接决定了电源回路的导通损耗与长期运行可靠性，这款10A规格的肖特基二极管三维结构，完全围绕工业级电源、消费类适配器、车载低压供电回路的实际装配需求搭建，还原了量产器件的全部结构细节。从实际应用场景来看，这类10A电流等级的肖特基二极管，常被布置在开关电源副边整流回路、电池充放电防反接回路、低压直流配电的续流支路中，相比普通硅整流二极管，它的正向压降低、反向恢复时间极短，能在高频开关工况下大幅降低开关损耗，避免器件过热失效，是12V/24V低压供电系统里的核心功率器件。做结构设计时最先要考虑的就是引脚的成型公差，这款模型还原了直插封装的弯脚成型结构，引脚采用90度弯折成型，弯折处的圆角半径完全符合量产冲压工艺要求，既不会因为弯折半径过小导致引脚铜材产生微裂纹，也不会因为半径过大占用过多PCB板上的装配空间。管体部分采用圆柱塑封结构，表面的标识区预留了丝印位置，实际生产中会在这里标注电流规格、耐压等级、极性标识，模型里的10A标识位置与量产器件的丝印区域完全重合，方便结构工程师在做整机BOM核对、装配干涉检查时快速识别器件参数。

　　设计过程中特意还原了管体与引脚的结合部结构，这个位置是器件密封的关键区域，实际生产中会通过环氧塑封料将引脚与管芯完全包裹，模型里的结合部做了过渡圆角处理，避免直角结构导致的塑封应力集中，在高低温循环工况下，这个过渡结构能有效减少塑封层与金属引脚之间的剪切应力，降低器件漏气、引脚脱开的失效概率。从安装边界来看，这款器件适配标准2.54mm间距的PCB焊盘，两个引脚的中心距公差控制在±0.1mm范围内，完全符合波峰焊、手工焊的装配要求，管体的外径尺寸、引脚伸出长度都参考了行业通用的DO-201AD封装规格，工程师在做PCB布局时，不需要额外调整封装库尺寸，直接调用就能完成布局。

　　引脚的直径设置为1.2mm，这个线径既能保证10A持续电流下的载流能力，避免引脚自身发热过高，也具备足够的机械强度，在插件装配、后续产品运输振动过程中，不会出现引脚变形、焊点拉裂的问题。很多新手工程师在做电源结构设计时，容易忽略二极管的散热空间预留，这款模型的管体表面结构还原了真实器件的塑封粗糙度，在做热仿真时可以直接赋予对应的塑封材料导热系数，模拟实际工作中的管体散热情况，管体与周边电容、电阻、散热片的安全间隙建议预留2mm以上，避免器件工作时的热量传导到周边不耐温的元器件上。

　　另外，引脚的弯折位置距离管体根部预留了1.5mm的直段长度，这个细节非常关键，如果弯折位置过于靠近管体根部，很容易在插件时将应力传递到管芯内部，造成管芯碎裂、内部引线脱焊，模型里的这个直段结构完全符合IPC装配规范，能给工艺工程师提供准确的成型参考。在极性识别方面，模型管体上的标识区对应实物的负极标识位置，与其中一个引脚的成型方向做了对应，装配时工人可以通过引脚弯折方向快速判断极性，减少插件时的极性接反风险。从结构强度仿真的角度，这个模型的管体与引脚连接位置的网格划分可以直接复用，不需要再做几何清理，能快速完成引脚推力、振动载荷下的结构强度校核，验证器件在不同工况下的结构可靠性。对于做电源三维布线的工程师来说，这个模型的外形精度足够支持整机布线时的干涉检查，尤其是在紧凑结构的电源模块里，二极管的管体高度、引脚弯折后的外轮廓尺寸，直接影响到电源外壳的内部空间设计，精准的模型能避免后期开模后出现器件与外壳顶死的问题。
