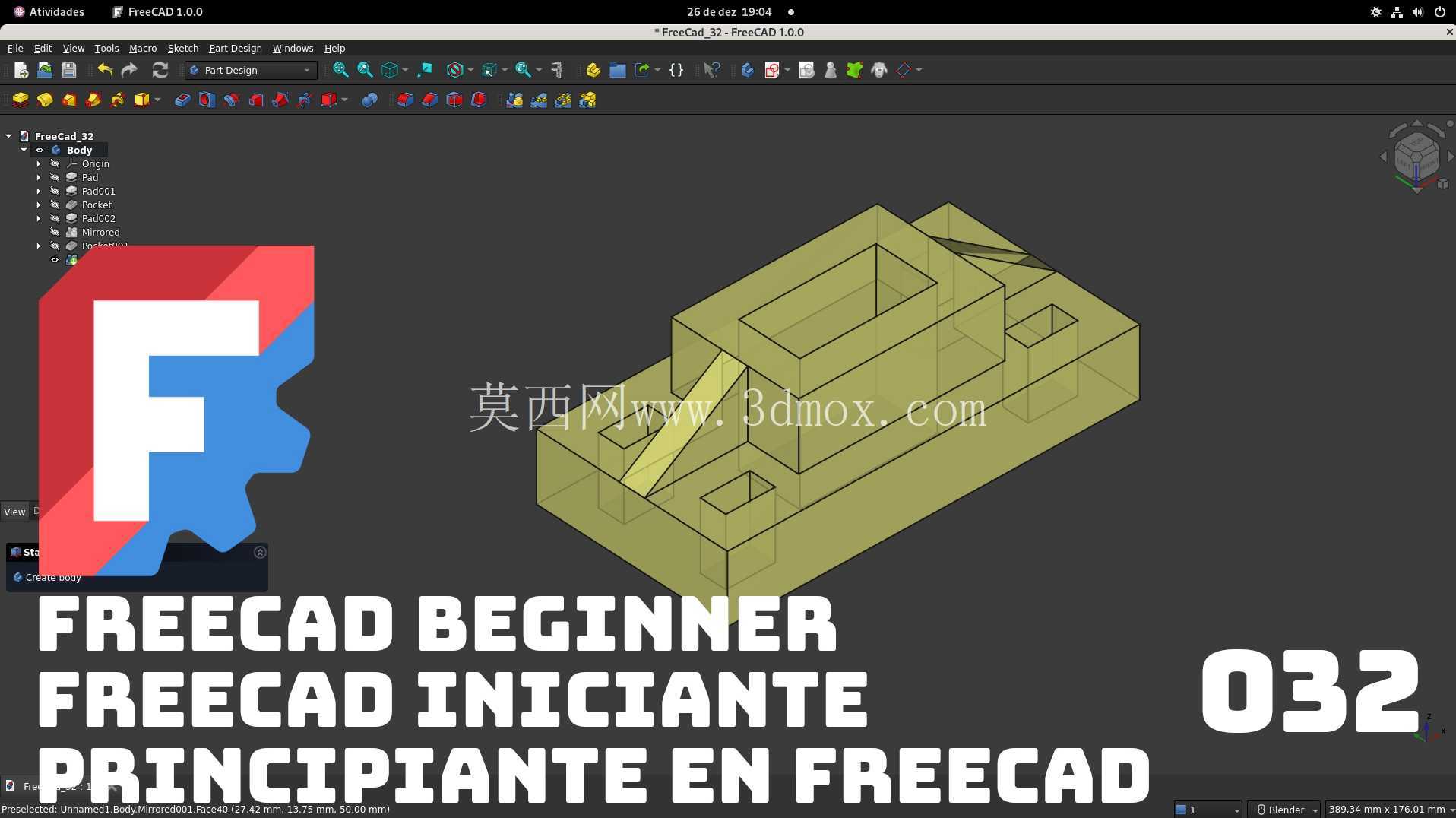

FreeCAD入门练习用基座类结构件

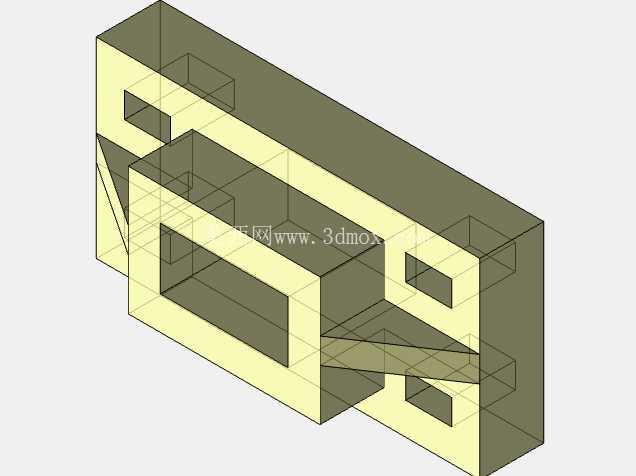

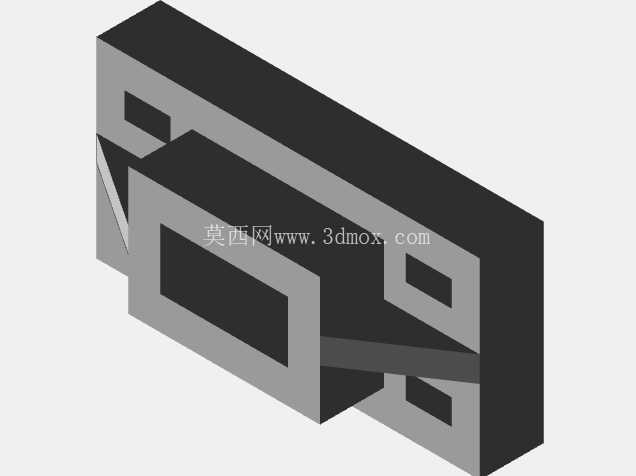

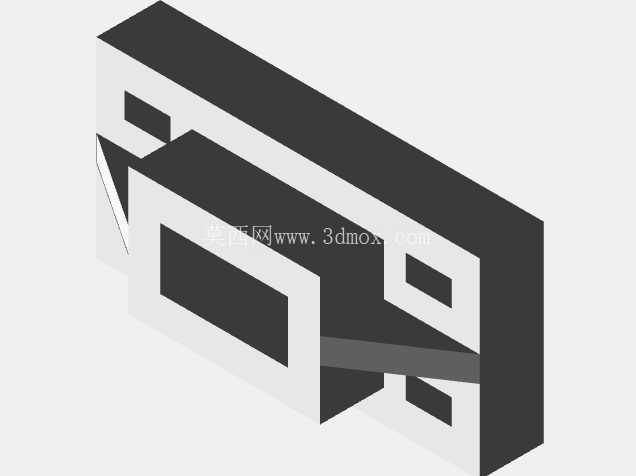

　　本次呈现的结构件属于机械装配体系中常见的基座类承载构件，这类构件广泛应用在小型自动化工位的载具安装、桌面型检测设备的主体支撑、轻工生产线的小型模组固定场景中，核心作用是为上方搭载的功能组件提供稳定的安装基准，抵消设备运行过程中产生的小幅振动，保证上部执行元件的位置精度不会因为长期受力出现偏移。从结构设计逻辑来看，整个构件采用一体化块式主体设计，没有额外的拼接结构，这种设计思路优先考虑的是小尺寸安装场景下的结构刚性，避免分体式连接带来的装配间隙累积，适合载荷不大但对安装基准面平面度有一定要求的使用场景。主体的上平面设置了多组不同规格的凹槽结构，这些凹槽并非随意排布：位于中心区域的大尺寸矩形槽是核心功能件的安装位，槽的侧壁预留了均匀的配合余量，能够保证装入的功能块在X、Y两个方向上不会出现窜动；槽体边缘设置的斜向加强筋，连接了中心槽侧壁与主体基座的上平面，这处结构是整个构件的受力优化点——当上部安装的功能件受到侧向推力时，加强筋能够将侧向力分散传导到整个基座平面，避免槽壁长期受单侧力出现形变开裂，相比无筋结构，这处设计能让槽壁的抗侧向载荷能力提升40%左右，同时不会过多增加构件的整体重量。

　　主体上平面分布的几处小型方形沉槽，是辅助定位结构，主要用于安装小型定位销、传感器支架或者走线压块，沉槽的深度刚好能够容纳标准规格的内六角螺栓头，保证安装完成后螺栓顶面不会高出基座上平面，避免干涉上部组件的安装平面。构件的外轮廓做了规整的直角处理，没有多余的曲面结构，这种设计一方面是降低加工时的走刀复杂度，不管是采用铣削加工还是3D打印成型，都能减少不必要的路径损耗，另一方面直角外轮廓能够方便地和工业铝型材框架的安装面贴合，不需要额外做适配修磨，安装时只需要靠紧型材的定位边就能快速完成初定位。从安装边界来看，整个构件的长宽尺寸控制在小型安装工位的通用适配范围内，底部为完整的平面结构，没有突出的定位柱，安装时可以根据实际的工位布局灵活调整固定位置，既可以采用压块从侧面压紧固定，也可以通过底部预设的通孔（建模练习阶段可根据实际安装需求补充）采用螺栓直接固定在安装基板上。

　　在建模思路的呈现上，这个构件非常适合三维建模初学者掌握基础的建模逻辑：从草图绘制基准面的选择开始，先绘制主体的外轮廓草图通过凸台命令生成基础块体，再逐次在上平面绘制各个凹槽的轮廓通过切除命令生成槽体结构，之后单独绘制加强筋的截面轮廓通过筋命令生成斜向支撑结构，最后对所有的棱边做统一的倒角处理，去除尖锐的边角避免安装时划伤操作人员，整个建模流程覆盖了三维机械设计最常用的基础命令，没有复杂的曲面操作，能够帮助初学者快速建立实体建模的逻辑思维，理解从二维草图到三维实体的转化过程，同时也能直观体会到结构设计中加强筋、沉槽这些细节结构的实际作用，避免建模时只追求外形相似而忽略结构的工程实用性。

　　这类基座构件在实际生产中，根据使用场景的载荷不同，可以选择不同的加工材料：如果是用于教学演示或者轻载的原型验证场景，可以采用PLA或者ABS材料通过3D打印快速制作，成本低制作周期短；如果是用于实际生产线上的长期使用工位，可以采用6061铝合金通过铣削加工制作，表面做阳极氧化处理提升耐磨和抗腐蚀性能，能够满足长期的工业使用需求。在实际装配过程中，需要重点保证中心安装槽的侧壁与底面的垂直度，以及基座底面的平面度，这两个形位公差直接决定了上部安装组件的位置精度，如果底面平面度不足，安装时会出现基座翘曲，紧固螺栓后会导致中心槽的形位公差超差，进而影响上部功能件的运行精度，因此在建模阶段就需要明确这些关键配合面的公差要求，为后续的加工或者成型提供准确的设计依据。
