带座轴孔支撑连接机械构件

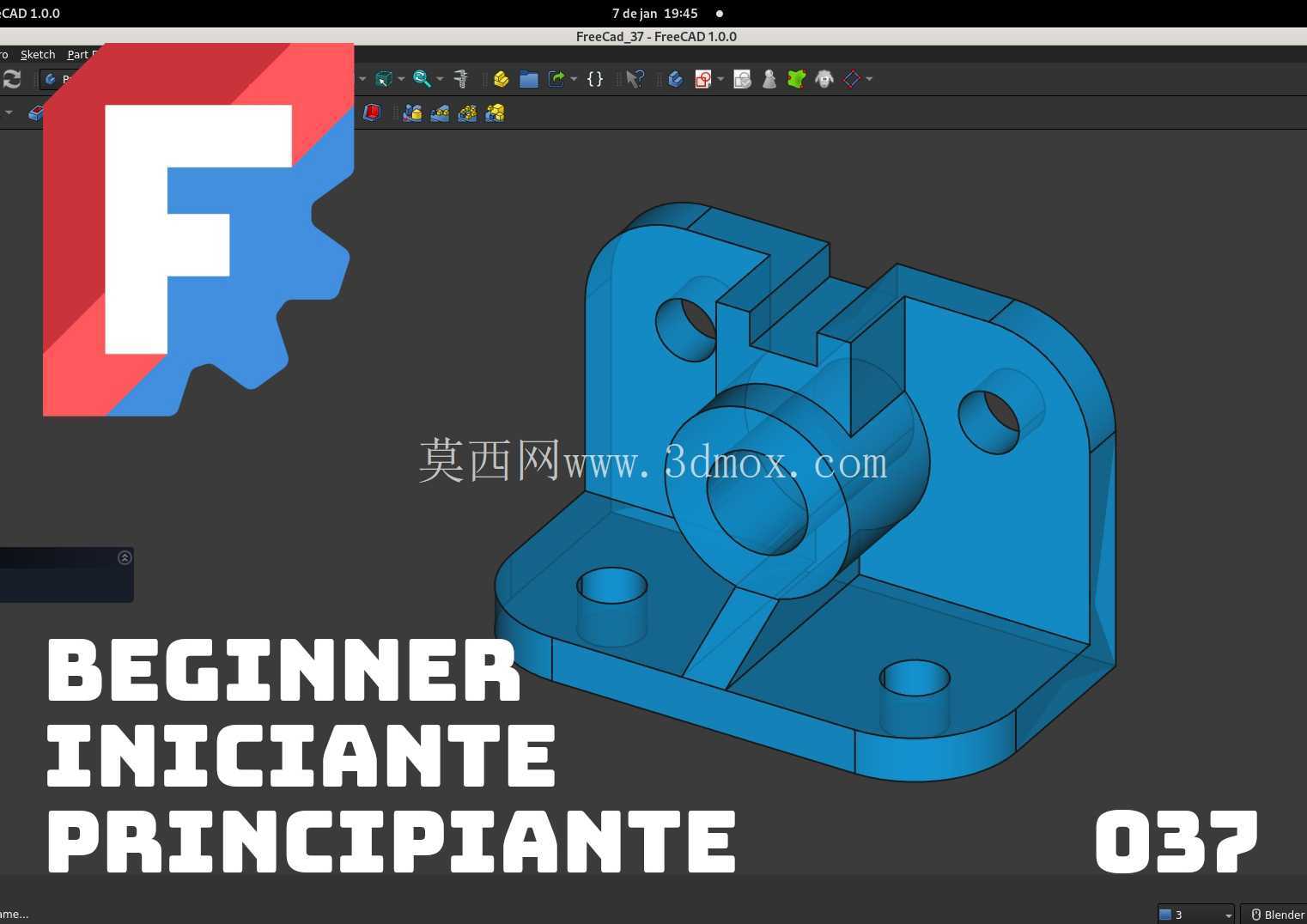

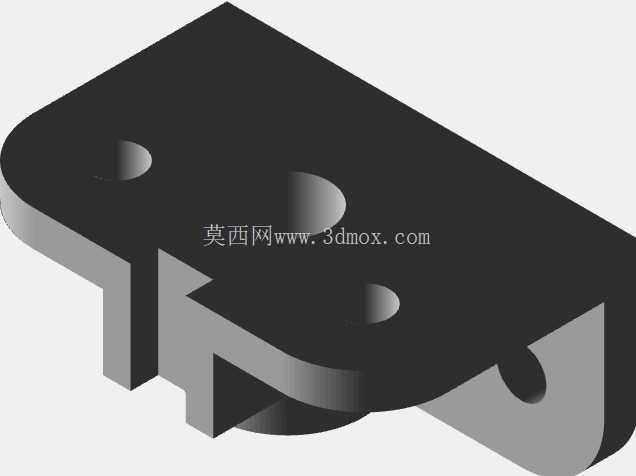

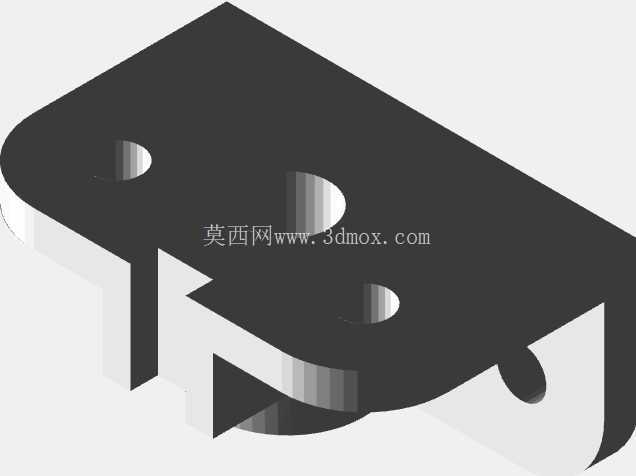

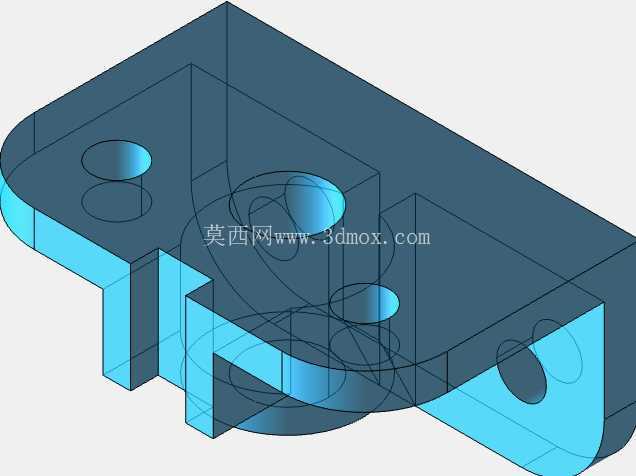

　　该类带轴孔的支撑连接构件，在轻工自动化输送线、小型工装夹具定位单元、桌面级非标设备的动力传递链路中应用十分广泛，核心作用是为回转类零件提供稳定的径向支撑，同时作为相邻结构件的连接载体，抵消轴系运转过程中产生的径向载荷与小幅轴向窜动，避免轴件直接与设备机架接触造成的机架磨损，也能降低轴系运转时的振动传导，提升整套机构的运行稳定性。从结构设计逻辑来看，构件采用一体化底板加双侧立板的布局，底板上预留的两个沉头安装孔，可直接通过内六角螺栓固定在型材机架或安装平台上，沉孔设计能够保证螺栓安装后头部不突出底板平面，不会与周边运动部件产生干涉；立板中部的贯通轴孔是核心功能位，孔壁的加工精度直接决定了穿入其中的轴件回转顺畅度，设计时需根据适配轴径预留合理的公差配合间隙，若用于低转速轻载场景可选用间隙配合，若需要更高的同轴度支撑则可考虑加装铜套或直线轴承的嵌入空间。

　　立板与底板之间设置的三角加强筋，是针对构件受力薄弱点的优化设计，当轴孔位置承受垂直方向的载荷时，加强筋能够分散立板与底板衔接位置的应力集中，避免长期受载后出现立板弯折、焊缝开裂的问题，无需额外增加整体板材厚度就能实现结构强度的提升，兼顾了轻量化与刚性需求。立板上部开设的缺口与侧孔，主要用于配套的限位件、拨叉或者传感器安装支架的固定，能够在支撑轴件的同时，集成轴系的轴向限位、位置检测等附属功能，减少额外安装支架的设计量，压缩整套机构的装配空间。

　　从安装边界来看，底板的长宽尺寸决定了构件的最小安装平面需求，安装时需保证固定平面的平面度误差在合理范围内，若安装面存在凸起或倾斜，会导致轴孔轴线出现偏斜，进而造成轴件运转卡滞、轴承偏磨等问题；轴孔的中心高是核心安装参数，设计选型时需要匹配相连传动件的中心高度，保证带轮、齿轮等传动副的啮合平面重合，避免出现传动带跑偏、齿轮啮合异响等问题。双侧立板的平行度公差需要严格控制，若两立板存在开档尺寸偏差或平面倾斜，会导致穿轴后出现卡滞，大幅增加轴件转动时的摩擦阻力。

　　在实际建模过程中，这类构件需要优先确定轴孔直径、中心高、安装孔距这几个核心参数，再根据实际载荷大小调整立板厚度、加强筋尺寸，所有棱边都需要做小圆角过渡处理，一方面是避免机加工后出现锋利锐边造成装配划伤，另一方面也能减少热处理过程中的应力集中开裂风险。这类构件虽然结构不复杂，但却是小型机械结构中最常用的支撑类零件，其设计合理性直接影响整套机构的运行寿命与装配难度，建模时需要充分考虑实际加工的工艺性，比如底板与立板的衔接位置要预留足够的刀具退刀空间，安装孔的位置要避开内部加强筋的布置区域，保证钻孔加工时不会钻到内部筋位。
