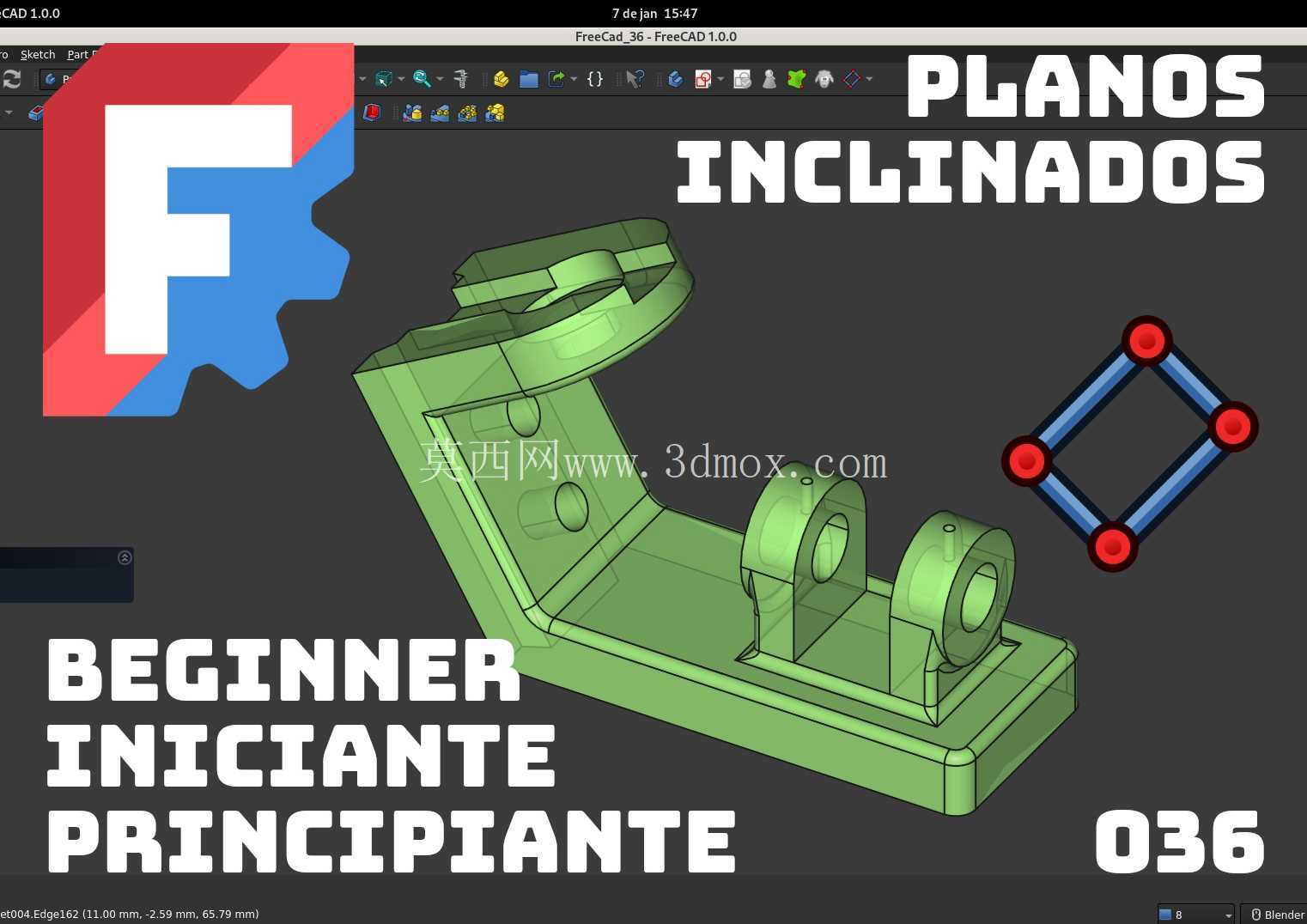

FreeCAD入门倾斜平面支座零件建模练习

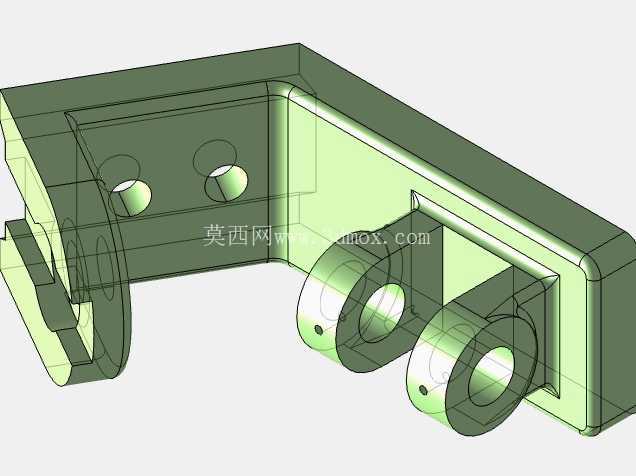

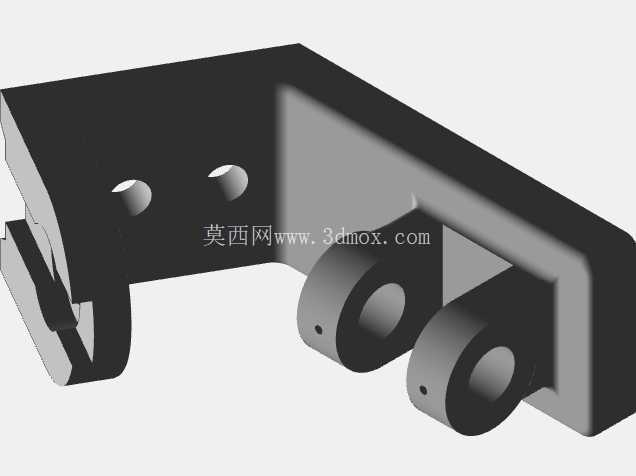

　　本次建模练习的零件属于小型安装支座类结构件，这类零件常应用在轻工自动化生产线的小型工位辅件安装、桌面级实验设备的功能模块固定场景中，主要作用是为带轴类配合的小型功能组件提供倾斜角度的安装基准，同时保证安装面与基准面的位置精度，避免后续装配出现同轴度偏差、安装面贴合不严的问题。从结构设计逻辑来看，零件底部为矩形安装基座，基座底面为全平面设计，加工时可一次铣削成型，保证与安装基板的贴合面积达到90%以上，减少安装后的应力集中；基座上延伸出的倾斜支撑板，其倾斜角度经过参数化约束，可根据实际安装需求调整角度参数，倾斜板上设置的两个带同轴孔的凸台座，孔位公差按照H7级精度预留，可直接配合小直径销轴、微型轴承使用，实现小型摆动组件、导向滚轮的铰接安装。

　　设计过程中首先确定底部安装面的基准坐标系，将基座的长宽尺寸控制在小型安装工位的通用边界内，基座边缘做了R2的圆角过渡，避免锐边在装配时划伤操作人员，同时减少零件在压铸成型时的应力开裂风险；倾斜支撑板与基座的连接位置做了加厚过渡处理，过渡区域的壁厚均匀，避免成型时出现缩孔、缺料的缺陷，两个凸台座的同轴度约束在0.02mm以内，保证穿轴后转动顺畅无卡滞。零件上的安装孔位均做了沉头设计，沉头深度匹配标准内六角螺丝的头部尺寸，安装后螺丝头部不突出零件表面，避免与周边运动部件发生干涉。

　　从安装边界来看，零件整体高度不超过常规小型工位的安装空间上限，宽度方向的尺寸可适配标准20系列铝型材的安装槽间距，无需额外制作转接板即可直接固定在铝型材框架上；倾斜支撑板的倾斜角度设置为常用的30度倾角，可覆盖多数小型导向组件、检测传感器的倾斜安装需求，若有特殊角度需求，仅需修改草图中的角度约束参数即可快速生成新的模型版本，无需重新绘制整体结构。建模过程中采用全参数化的草图约束方式，所有尺寸均关联到基准坐标系，修改单个尺寸时其余关联结构可自动更新，比如调整凸台座的中心距时，倾斜板的长度、加强筋的位置会同步适配，不会出现特征报错的情况；零件的壁厚整体保持均匀，除了凸台座的孔位周边做了局部加厚外，其余区域壁厚差不超过1mm，符合压铸、3D打印等多种加工工艺的成型要求，无需额外做工艺补正即可直接用于生产。

　　在实际应用场景中，这类支座可直接用于小型皮带输送机的侧边导向轮安装、桌面级点胶设备的针头角度调整座、实验检测设备的传感器安装支架，相比直角支座，倾斜式的结构可减少额外的角度转接件，精简装配结构，降低整体设备的零件数量与装配工作量。设计时还考虑了零件的受力情况，倾斜板与基座的连接位置设置了隐性的加强筋结构，筋位与倾斜板、基座一体化成型，可承受径向100N以内的载荷而不发生塑性变形，满足小型功能组件的承载需求；凸台座的端面做了0.5mm的凸台设计，安装轴承或销轴时可实现轴向定位，无需额外加装轴用挡圈即可限制轴向窜动，简化装配流程。
