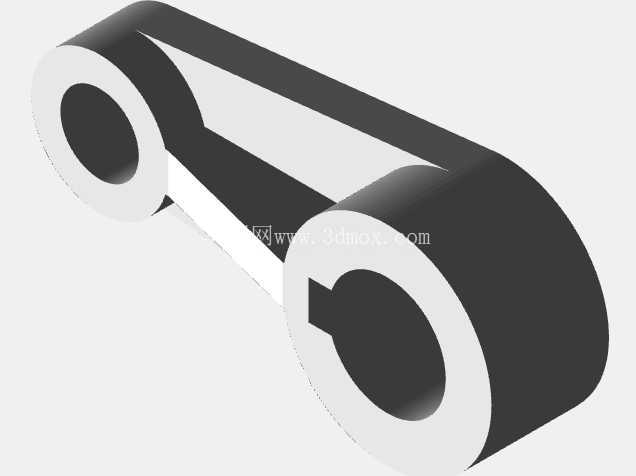

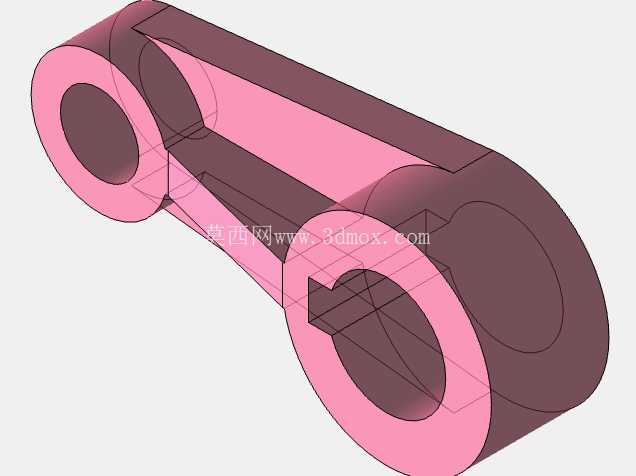

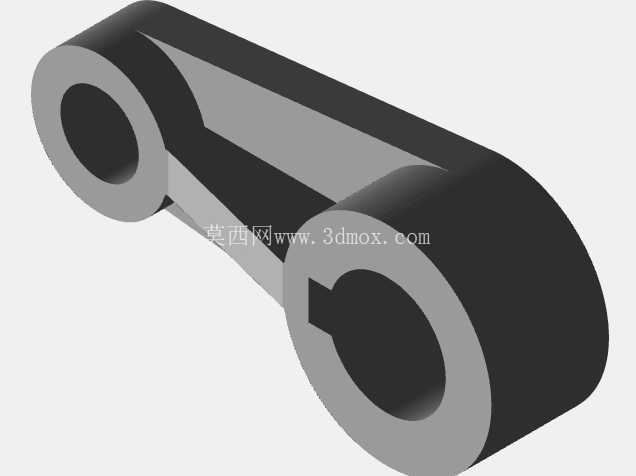

双孔连接传动连杆结构练习模型

这类双孔连杆结构在轻工输送设备、小型自动化执行机构里应用极广，很多间歇传动的摆臂机构、工位切换的联动结构里，都能看到同构型零件的身影。它的核心作用是在两个做定轴转动的部件之间传递动力与运动轨迹，把主动端的旋转动作转化为从动端的往复摆动或者定角度回转，相比齿轮啮合传动，连杆结构的容错空间更大，对安装座的位置公差容忍度更高，在低速、轻载的传动场景里，不需要做高精度的啮合齿面加工，加工成本与装配调试难度都低不少。

从结构设计逻辑来看，两端的同轴环形孔是核心安装位，两个孔的中心距是整个零件最核心的尺寸参数，直接决定了从动端的摆动行程范围，设计时需要先匹配主动轴与从动轴的实际轴径，确定内孔的配合公差——如果是和固定销轴做铰接配合，一般选间隙配合，保证转动时无卡滞；如果是和转轴做过盈装配，就要根据传递的扭矩大小计算过盈量，避免传动过程中出现孔轴相对滑动。中间的连接筋部分做了等截面的过渡设计，没有多余的减重凹槽，是因为这类练习模型对应的实际工况载荷不大，等截面结构的应力分布更均匀，不会在筋板和环形孔的衔接位置出现应力集中，同时加工时的铣削路径更简单，不需要频繁换刀走复杂轮廓，很适合入门阶段的建模练习者掌握草图拉伸、特征倒角的基础操作。

实际装配时要注意两个端面的安装边界，两端环形孔的端面需要和配套的轴套、挡圈端面贴合，所以建模时两端孔的同轴度、端面与孔轴线的垂直度都要做合理的公差约束，不然装配后会出现转动卡涩、单侧磨损过快的问题。中间连接筋的厚度要匹配两端环形结构的壁厚，不能为了减重把筋板做的过薄，不然在传递推拉力的时候，筋板位置会出现侧向形变，导致两端孔的平行度超差，直接影响整个传动机构的运动精度。

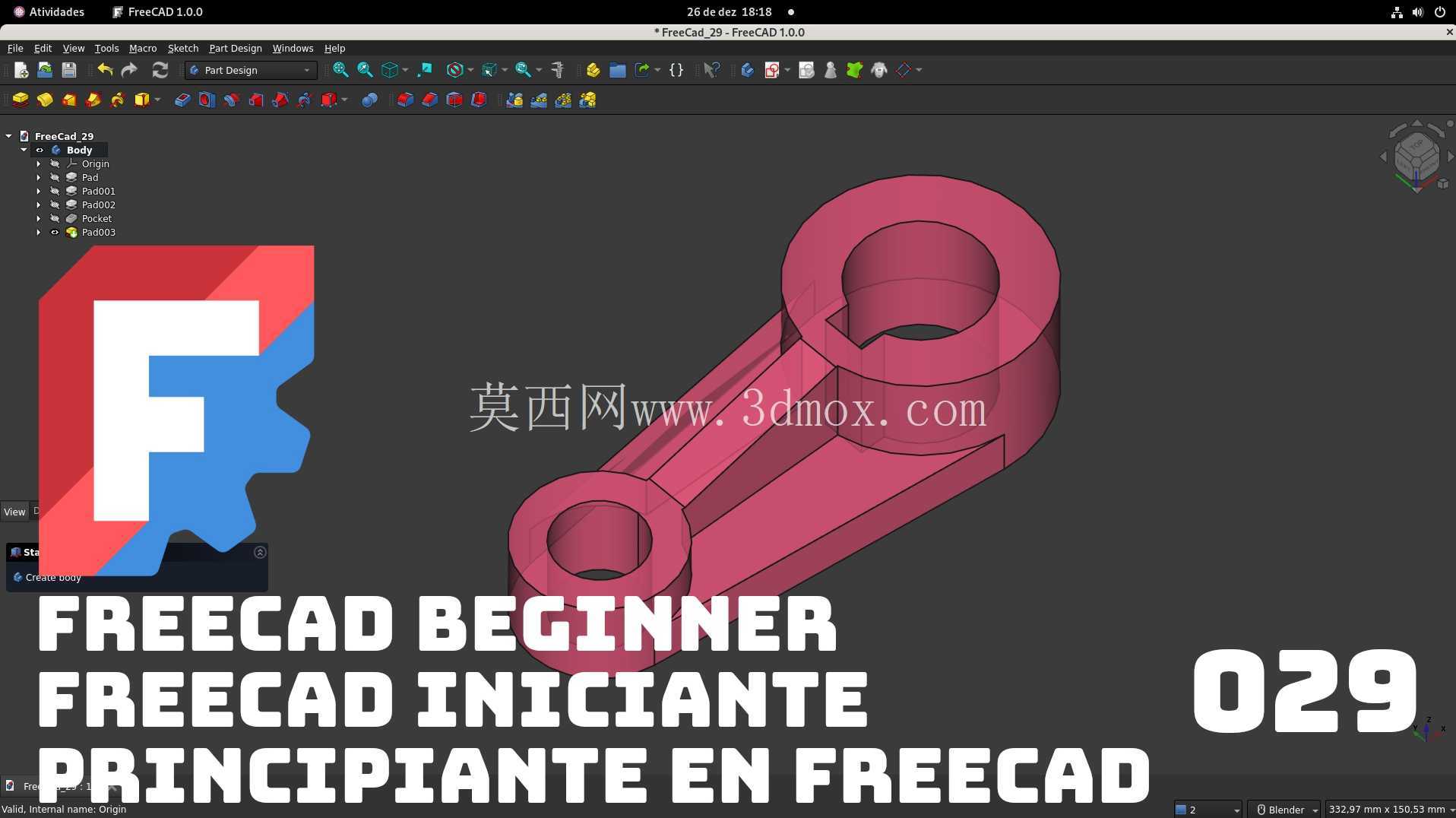

这类零件在实际设备里往往不会单独使用，通常会和销轴、轴套、锁紧挡圈配合组成完整的铰接传动副，安装时要保证两个铰接点的轴线平行，不然连杆在运动过程中会受到附加的侧向弯矩，长时间运行会出现孔位椭圆磨损、筋板疲劳断裂的问题。从建模练习的角度来说，这个结构覆盖了FreeCAD里草图约束、凸台拉伸、边缘倒角、孔特征定位这些最常用的基础操作，练习时可以先确定两个孔的中心距，再绘制两端的环形轮廓，最后做中间筋板的轮廓衔接，通过几何约束保证两个孔的圆心位置精准，再逐步添加实体特征，能快速掌握参数化建模的核心逻辑——也就是先确定核心定位尺寸，再逐步细化结构细节，后续修改参数时只需要调整中心距或者孔径数值，就能快速生成不同规格的连杆模型，适配不同的传动行程需求。

在实际生产场景里，这类小载荷连杆一般用铝合金或者工程塑料加工，铝合金材质的重量轻，运动时的惯性小，适合频繁往复摆动的工况；工程塑料材质的自润滑性好，不需要额外添加润滑脂，用在食品包装、医药生产这类对油污有严格限制的设备里更合适。设计时还要注意两端孔口的倒角处理，不仅是为了装配时方便导入销轴，也能去除加工后的毛刺，避免装配时刮伤轴套的配合表面，长期运行时也能减少应力集中，提升零件的疲劳寿命。
