FreeCAD初学者练习用弯臂支撑构件

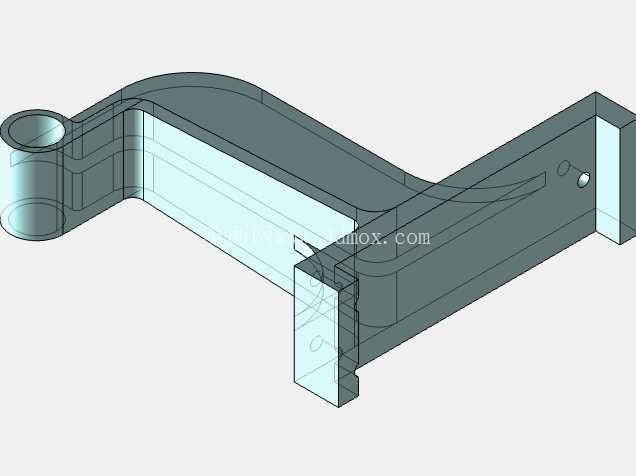

　　这类弯臂支撑构件在轻载输送线的侧边导向机构、小型工装夹具的定位悬臂、非标自动化设备的传感器安装支架场景中十分常见，日常设备运维和小批量产线改造时经常会遇到同结构的替换或新制需求。从结构功能来看，构件一端的空心圆柱筒用于穿装铰接销轴，可实现与固定基座的转动连接，适配需要小角度摆动的工位需求，筒体内径的加工公差需要匹配对应销轴的配合等级，避免铰接处出现旷量影响定位精度；另一端的立式带孔支板用于安装执行元件或者固定导向块，支板上的安装孔位需要与配套元件的安装孔距严格对齐，孔位的同轴度偏差会直接导致后续装配时元件无法顺利装入。设计这类构件时，首先要确认铰接端的转动行程范围，避免弯臂部分在摆动过程中与周边设备构件发生运动干涉，弯臂的过渡圆弧段不是单纯的造型圆角，而是为了分散构件承重时的应力集中，若直角过渡在长期受交变载荷的场景下很容易在转角处出现疲劳断裂。从安装边界来看，铰接端圆柱的轴向长度不能超过基座铰接耳的间距，否则会出现装夹过紧无法转动的问题，立式支板的外侧面需要与安装基准面保持平行，不然固定在上面的元件会出现角度偏移，影响检测或执行精度。

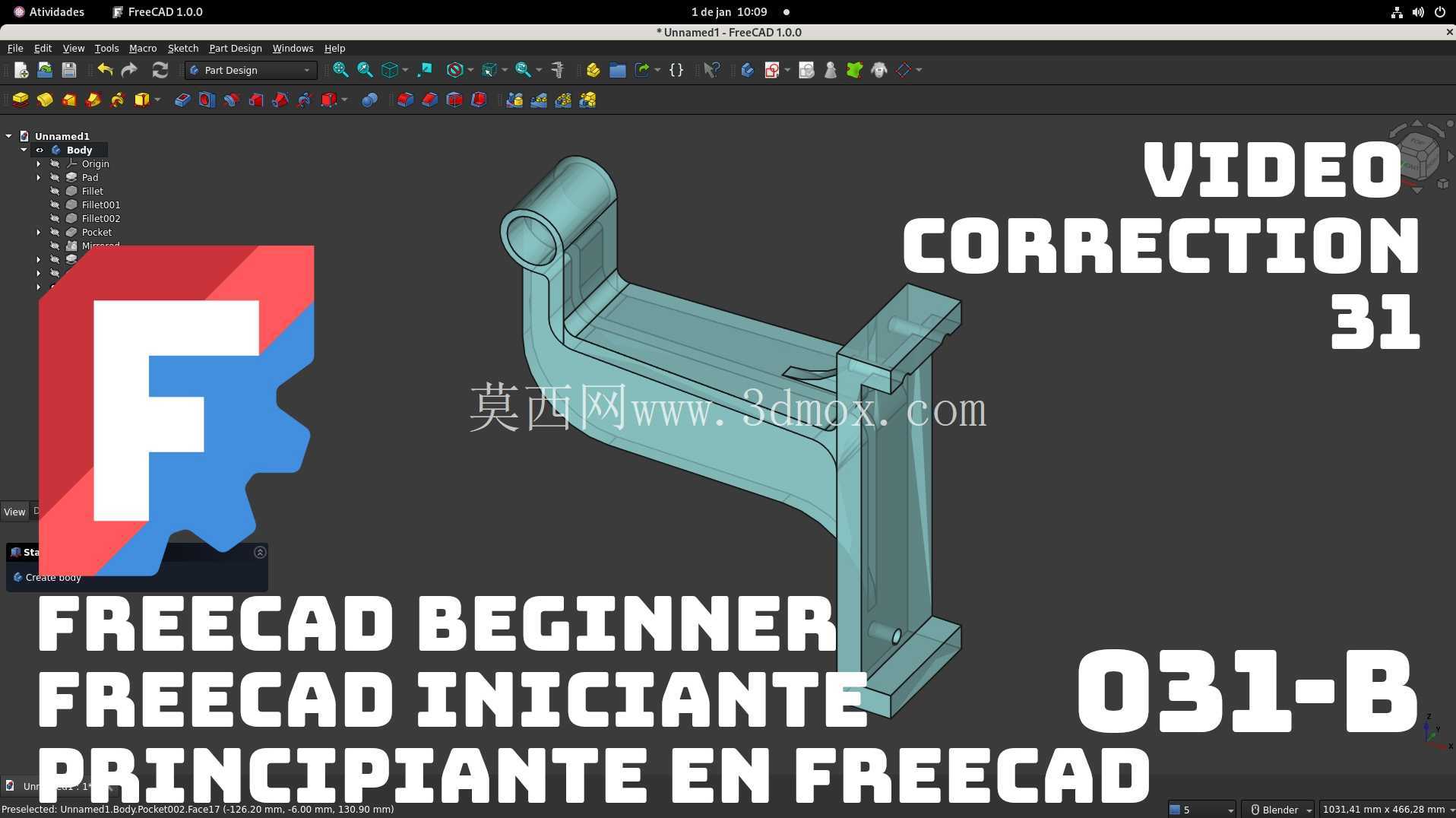

　　建模过程中需要先确定铰接端的中心轴线与支板安装面的相对位置尺寸，这个尺寸是整个构件的核心装配基准，一旦出现偏差会导致整个机构的运动轨迹偏离设计值；弯臂部分的壁厚要根据实际承载重量核算，过薄会导致受力变形，过厚则会增加不必要的重量和材料成本，对于初学者练习来说，这个模型能很好地训练多特征组合建模的思路，从基础的草图绘制到凸台拉伸、倒圆角、孔位特征的添加，每一步都对应实际加工中的工序逻辑，比如先做主体轮廓再加工安装孔，和实际机加工的工序顺序是一致的。

　　在实际应用中，这类构件如果用于有粉尘或者切削液的场景，铰接端的筒体内壁还需要预留油槽或者加装防尘密封圈，不过作为基础练习模型，核心是掌握结构的尺寸逻辑和特征构建方法，理解每一个结构形状对应的功能需求，而不是单纯画出外形。很多初学者在做这类弯臂类零件时容易忽略安装面的平面度要求，实际上支板的安装面如果存在翘曲，安装后的元件会出现歪斜，哪怕建模时尺寸完全正确，实际加工出来也无法满足使用要求，所以建模时就要明确各个配合面的基准属性，区分加工面和非加工面的精度要求。

　　另外，弯臂与两端结构的连接位置要做平滑过渡，除了降低应力集中的作用，也能避免加工时出现应力变形，尤其是采用铝合金材质加工这类小支撑件时，转角处的圆角半径不能过小，否则铣削加工时刀具容易出现颤刀纹，影响表面质量。这个构件的整体尺寸属于小型机械零件范畴，安装时不需要大型工装，普通的内六角螺栓配合平垫就能完成固定，铰接处的销轴要加装开口销防止轴向窜动，这些细节虽然在基础建模时不需要完全体现，但理解对应的装配逻辑能让建模过程更贴合工程实际，而不是停留在视觉造型层面。
