阶梯轴套类连接传动零件结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192276
  • 阶梯轴套类连接传动零件结构设计
  • 阶梯轴套类连接传动零件结构设计
  • 阶梯轴套类连接传动零件结构设计
  • 阶梯轴套类连接传动零件结构设计

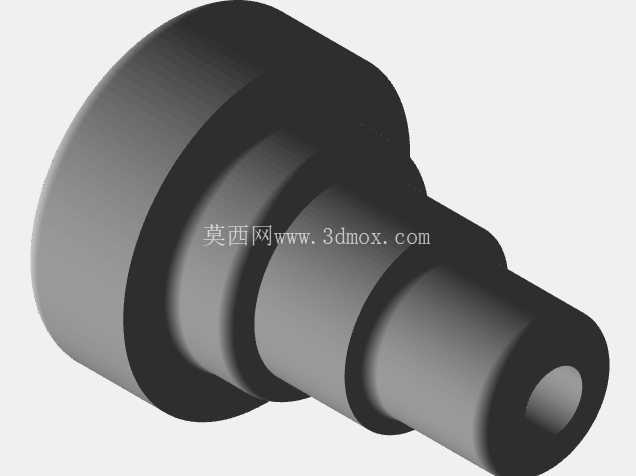

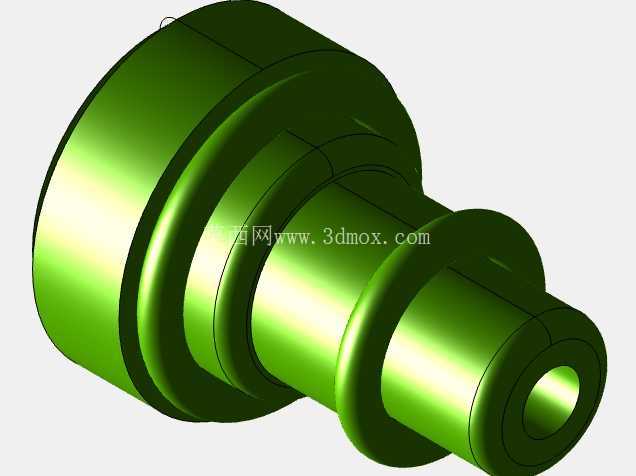

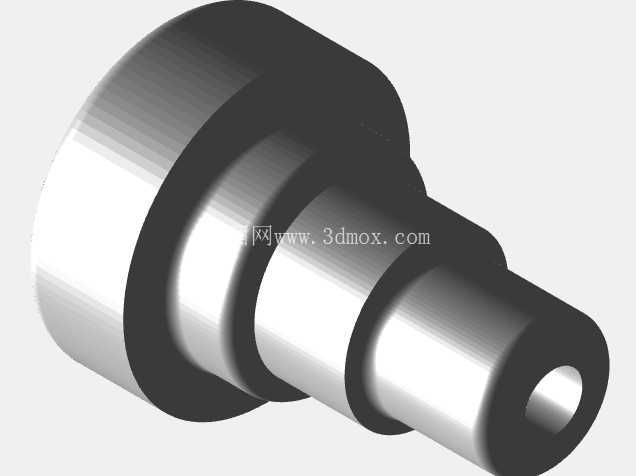

  这类阶梯式轴套类零件,在中小型传动设备、轻工机械的动力传递链路中应用十分广泛,常作为传动轴与外接执行部件之间的衔接载体,承担扭矩传递、轴向定位、转动支撑的多重作用,在小型输送线的辊筒连接端、包装设备的送料辊支撑位、小型机床的辅助传动轴定位段都能见到同结构零件的身影。从结构设计逻辑来看,采用多段阶梯的外形并非单纯的造型区分,每一段轴径的变化都对应明确的装配边界:最外侧大直径法兰段,主要承担轴向限位作用,装配时该端面与安装基座的贴合面直接接触,通过端面的压紧力限制零件整体的轴向窜动,该段的外径尺寸通常比相邻轴段大3-5mm,既能够保证足够的承压面积,避免长期运行后端面压溃基座安装孔的倒角区域,也不会因为直径过大造成周边装配空间的浪费。

  向内延伸的第一组阶梯轴段,是轴承安装位,该段的外径公差通常控制在k6级,与深沟球轴承的内圈形成过渡配合,装配时通过轴承内圈的过盈量保证转动过程中轴承内圈与轴段同步转动,不会出现相对滑动造成的轴面磨损,该段的轴肩高度严格控制在轴承内圈厚度的1/3以内,既能够给轴承提供可靠的定位支撑,也预留了后续轴承拆卸时拉马的卡入空间,避免出现轴承无法拆卸的维护难题。中间的过渡轴段,主要作用是衔接轴承安装位与末端的连接段,该段的直径略小于轴承安装位,一方面是为了减少零件整体的重量,降低转动过程中的转动惯量,减少设备启停阶段的惯性冲击,另一方面也能够在该段预留密封圈的安装槽位,通过加装O型密封圈或者骨架油封,阻挡外部的粉尘、切削液进入轴承安装腔,延长轴承的使用寿命,该段的长度设计需要匹配安装基座的壁厚,保证装配后轴承的外圈能够完全落入基座的轴承座孔内,不会出现轴承悬空的情况。

  最末端的小直径轴段,是动力输入或者输出的连接位,该段通常会加工键槽或者D型切面,与联轴器、带轮或者执行辊筒的内孔配合,通过平键传递扭矩,该段的轴端会设计内凹的中心孔,既能够在加工时作为车床装夹的定位基准,保证各段轴径的同轴度控制在0.02mm以内,也能够在装配时通过中心孔加装定位顶丝,进一步限制连接部件的轴向窜动。从实际使用的角度来看,这类零件的设计需要重点关注各段轴肩的圆角处理,所有轴径变化的位置都需要加工R0.5-R1的过渡圆角,避免直角台阶造成的应力集中,在设备频繁正反转的工况下,应力集中位置很容易出现疲劳裂纹,最终导致轴段断裂;同时各段配合面的表面粗糙度需要控制在Ra1.6以内,非配合面的粗糙度控制在Ra6.3即可,既能够保证配合精度,也不会造成不必要的加工成本提升。

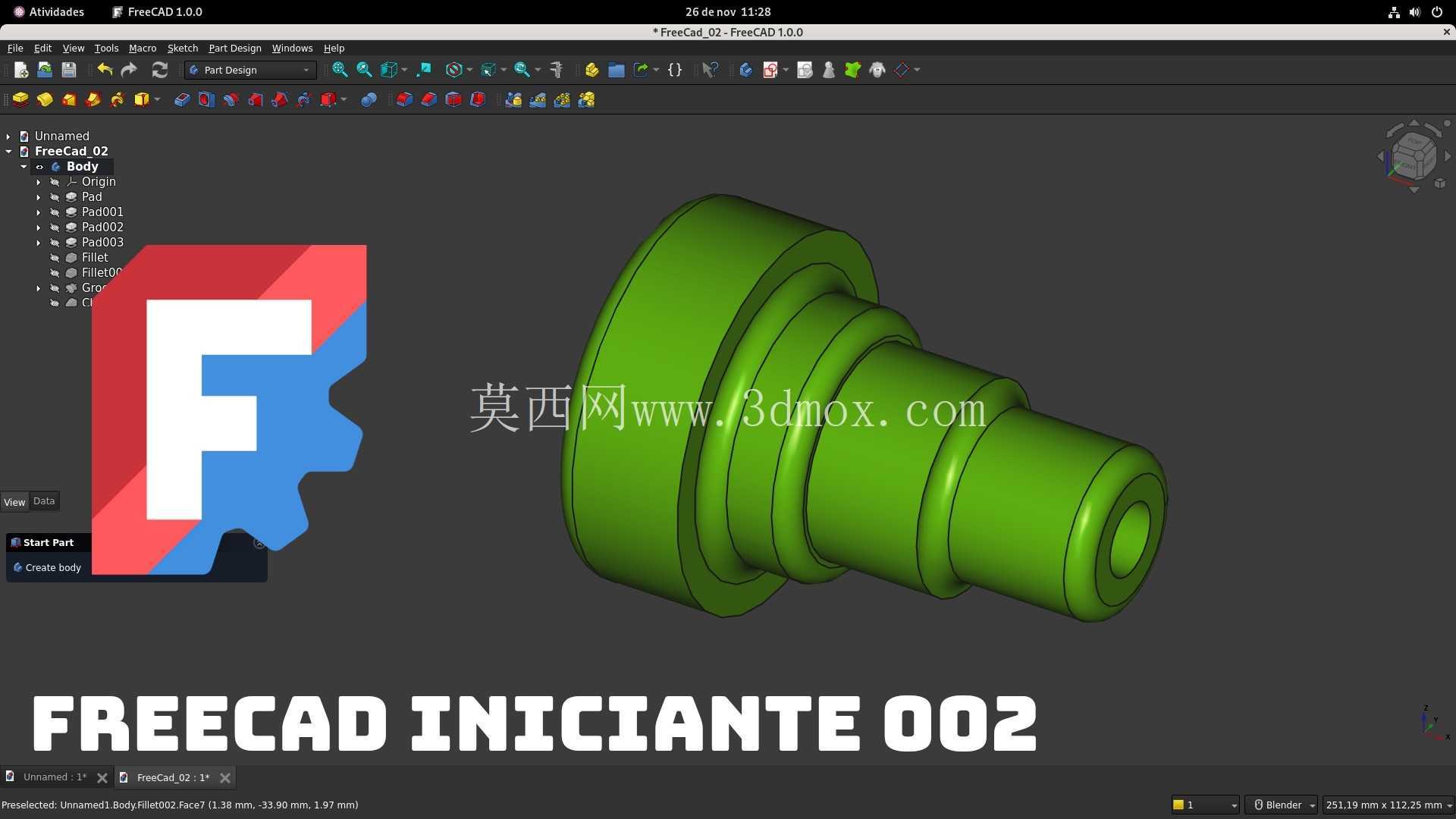

  在安装边界的考量上,这类零件的整体轴向长度需要比安装腔的总深度小0.1-0.2mm,避免装配后零件端面与端盖出现硬接触,造成转动过程中的摩擦阻力增大;径向方向上,最外侧法兰段与安装基座的避让孔之间需要预留0.5mm以上的间隙,避免加工误差导致法兰段无法顺利装入基座。这类回转体零件在建模过程中,优先通过旋转特征生成主体结构,再依次切除键槽、中心孔、密封槽等特征,能够有效保证各段轴径的同轴度,减少建模过程中的特征错误,后续生成工程图时也能够快速标注各段的尺寸公差与形位公差,直接对接生产加工环节。
