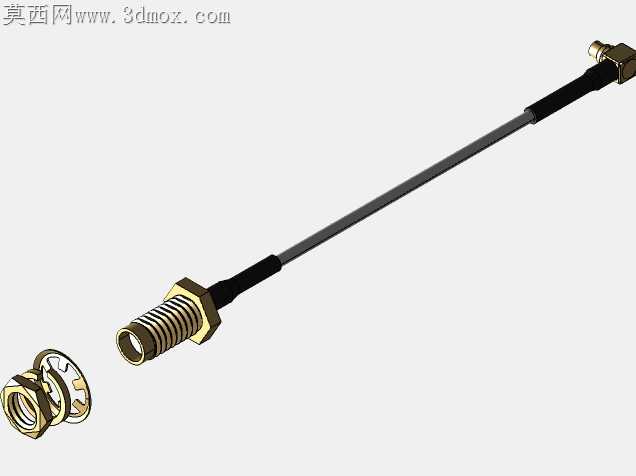

MMCX公头转SMA母头带80mm导线射频转接组件

这款射频转接组件主要面向无线通信、射频测试、小型化电子设备内部信号互联场景设计，可实现MMCX接口射频端与SMA接口端的信号连通，解决不同规格射频接口设备间的信号传输适配问题，常见于手持通信终端、小型射频模块、车载天线系统、无线数传设备的内部布线环节，能够在紧凑的设备内部空间里完成高频信号的稳定转接，避免因接口不匹配额外增加转接头带来的信号损耗与空间占用问题。组件一端采用MMCX公头结构，这类接口本身具备插拔便捷、占用空间小、抗震性能优的特点，适合设备内部经常需要拆装维护的连接点位，公头端配套设计了锁紧螺母与止动垫片结构，安装时可穿过设备面板预留的安装孔，通过螺母锁紧实现接头的面板固定，垫片能够分散锁紧压力，避免长期使用后螺母松动导致接头移位，保障接口连接的同轴度稳定。另一端采用SMA母头结构，SMA接口是射频领域应用极为广泛的接口规格，具备螺纹锁紧的连接特性，抗震动、抗拉扯性能优异，可匹配常见的外置天线、射频测试线缆、信号放大器等设备的SMA公头接口，适配性极强。两端接头之间采用80mm长度的同轴导线连接，导线长度经过合理规划，既能够满足设备内部不同点位间的布线距离需求，又不会因导线过长造成多余的弯折堆叠，影响设备内部的走线整洁度与信号传输稳定性，导线外层采用耐磨绝缘护套，可抵御设备内部的轻微摩擦与常规环境下的腐蚀，内部芯线采用四芯结构设计，保障射频信号传输过程中的屏蔽性能与阻抗一致性，降低信号传输过程中的回波损耗与串扰问题。设计过程中充分考虑了实际安装的边界条件，MMCX公头端的锁紧螺纹尺寸适配行业通用的面板开孔规格，无需额外定制开孔即可完成安装，接头尾部与导线衔接处做了应力释放结构，可避免布线弯折时导线与接头衔接位置出现线芯断裂的问题，SMA母头端采用直角弯头结构，能够在设备内部狭窄空间里完成布线转向，减少导线弯折半径过大带来的信号影响，整体结构紧凑，安装后不会占用过多设备内部空间，适配各类小型化射频设备的内部布局要求，能够在-40℃到85℃的常规工作环境下保持稳定的信号传输性能，接口插拔寿命满足行业通用使用要求，可适配不同场景下的反复拆装维护需求。
