BLTouch自动调平探头结构建模

在桌面级FDM3D打印机的日常使用中，平台调平始终是影响首层打印附着力、成品成型精度的核心环节，传统的手动调平依赖操作人员反复调整平台四角螺母、配合A4纸测试喷嘴间隙，不仅操作繁琐，还会因平台形变、耗材热胀、机架装配公差等因素出现调平偏差，直接导致首层翘边、耗材挤出堆积、打印中途脱落等问题。BLTouch作为目前桌面级3D打印机应用最广泛的接触式自动调平探头，其结构设计完全围绕高精度位移触发、紧凑安装适配、多机型兼容的核心需求展开，本次建模完全还原实物的装配逻辑与结构细节，可直接用于调平支架设计、整机结构干涉校验、运动仿真模拟等场景。

从功能实现逻辑来看，该探头核心依靠内置的电磁驱动机构控制金属探针的伸出与收回，探针向下伸出至接触打印平台表面时，内部触发机构会瞬间输出电信号给打印机主控板，主控板记录当前位置的Z轴高度坐标，通过多点位采样构建打印平台的平面倾斜补偿矩阵，在打印过程中实时调整Z轴运动轨迹，实现全打印区域的动态高度补偿。不同于传统的机械式限位开关，该探头的触发精度可达0.005mm级别，触发力控制在极小范围内，不会对玻璃、PEI贴膜等柔性打印平台造成压损，也不会因探针接触力度过大导致触发位置偏差。

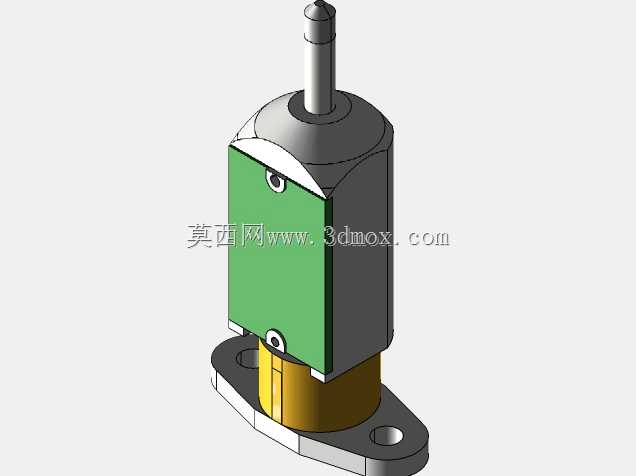

结构设计层面，探头主体分为上下两个功能舱段，上部舱段为圆柱形电磁驱动与信号触发模块，外壳采用工程塑料注塑成型，内部集成线圈、磁吸复位结构与信号触发触点，顶部伸出的金属探针为核心触发部件，探针表面做耐磨防锈处理，长期往复伸缩不会出现卡顿或磨损过量的问题；下部舱段为方形安装基座，底部集成带两个安装孔的法兰固定边，安装孔位完全匹配行业通用的安装尺寸标准，基座侧面预留接线引脚槽位，可直接插接3pin杜邦线连接主控板的Z轴限位接口。建模过程中严格还原了各部件的装配间隙，探针的伸缩行程、外壳的壁厚、安装法兰的孔距与凸台高度均与实物测量尺寸一致，没有做简化处理，可直接导出用于支架的适配设计。

安装边界方面，该探头整体安装高度控制在合理范围内，安装时需保证探针伸出后的最低位置低于喷嘴端面1-2mm，确保触发时探针能先于喷嘴接触平台，收回后探针最高位置高于喷嘴端面，避免打印过程中探针剐蹭已打印的模型表面。安装法兰的两个固定孔中心距符合通用支架的安装孔位标准，既可以适配原厂挤出头的固定支架，也可以根据不同机型的挤出头结构设计定制支架，建模时预留了足够的外部避让空间，在做整机结构装配校验时，可直接验证探头与挤出头散热块、散热风扇、喉管等部件的干涉情况，避免实际装机时出现安装位冲突。

从实际应用场景来看，该探头不仅适用于常规的笛卡尔结构3D打印机，也可适配三角洲结构、CoreXY结构的各类桌面级机型，不管是原厂整机改装还是DIY机型组装，都可以通过该模型提前完成安装位的结构设计，减少实际装机时的反复试错。建模时特意还原了探头外壳的分模线、固定螺丝孔位、接线端的槽口细节，在做产品渲染、装配说明书制作时也可直接使用，不需要额外补充结构细节。不同于市面上简化的探头模型，该模型完全匹配最新批次量产产品的实际尺寸，哪怕是探针头部的锥度、基座底部的倒角、上部圆柱段的台阶结构都做了1:1还原，不管是做结构受力分析还是运动路径仿真，都能得到贴近实际的计算结果。

在3D打印机的改装设计中，很多设计者容易忽略探头安装后的探针偏移量问题，该模型严格对齐了探针的中心轴线位置，在做装配设计时可直接标注探针中心与喷嘴中心的XY偏移参数，提前在固件中设置对应的偏移值，减少装机后的参数调试步骤。同时模型还原了探头外壳的实际材质分区，上部圆柱段的哑光塑料外壳、下部基座的亮色工程塑料段、金属探针的金属质感都做了对应区分，在做整机外观渲染时可以直接赋予对应材质，得到贴近实物的展示效果。对于结构设计从业者来说，该模型可以作为3D打印机自动调平模块的标准件库素材，在做不同机型的整机设计时直接调用，不需要重复测量建模，大幅提升设计效率。
