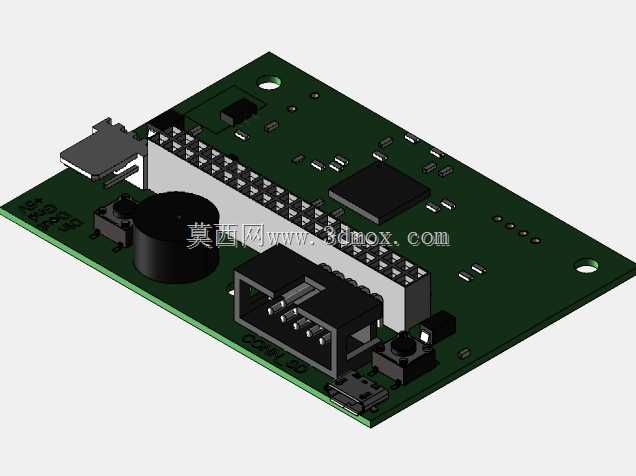

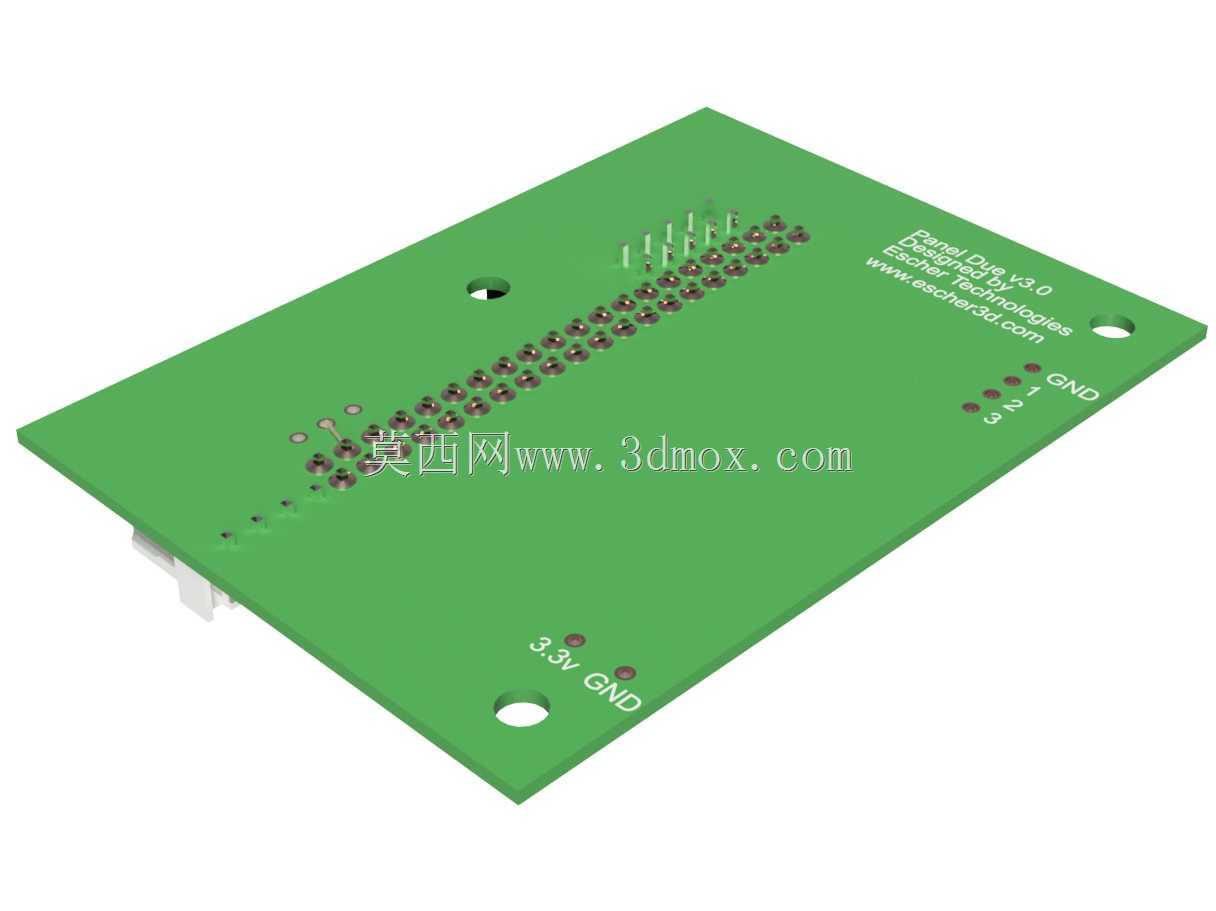

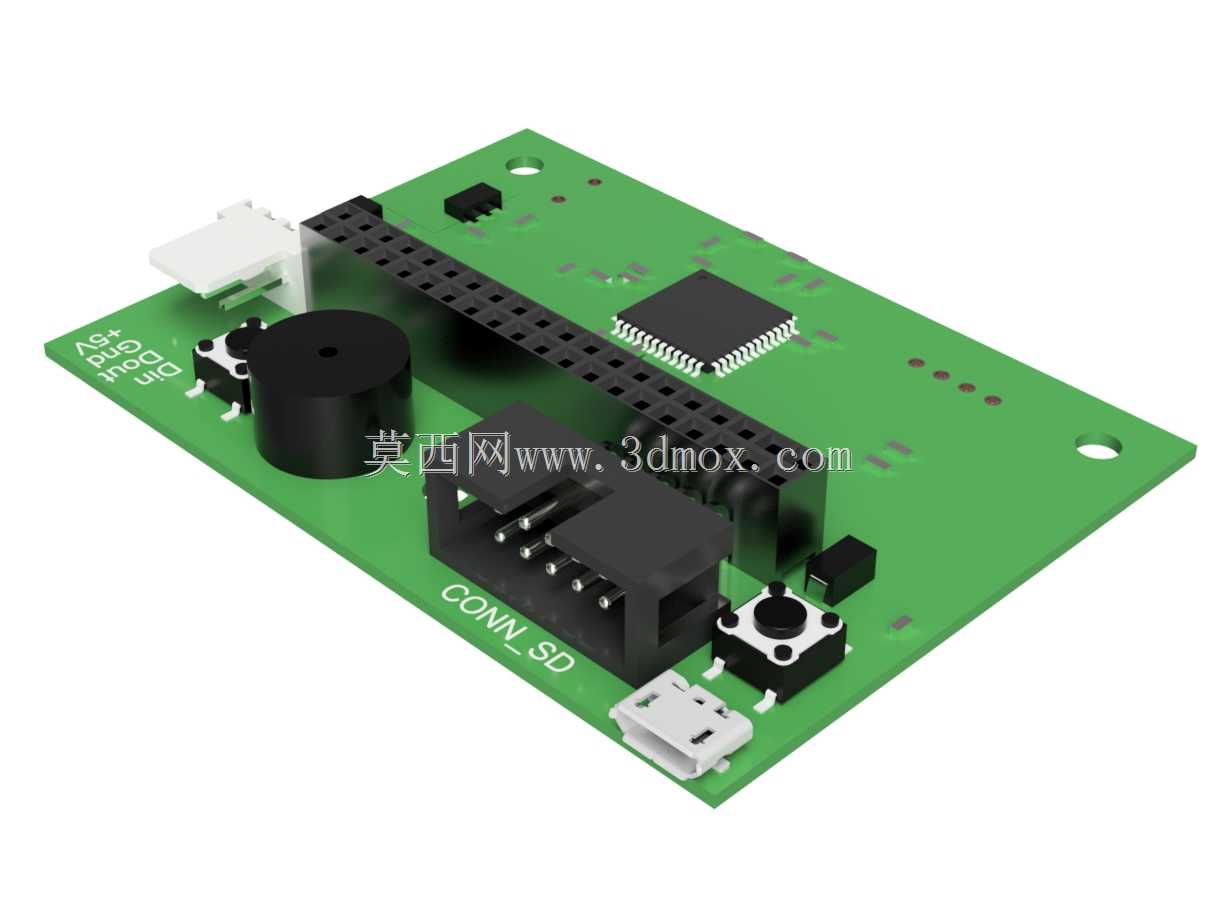

PanelDue触控屏配套后置PCB电路板

　　这款PCB板是专为Duet3D控制体系下的PanelDue触控显示单元设计的后置转接承载板，在桌面级FDM 3D打印设备的操控链路中承担信号转接、外设扩展、元件承载的核心作用，日常使用中安装在触控显示屏的背部，直接替代原有大尺寸版本的后板，适配紧凑化改装的设备装机需求。从实际装机场景来看，不少DIY玩家和小型设备厂商在做紧凑型3D打印机结构设计时，会遇到原有PanelDue后板尺寸偏大、安装孔位无法匹配窄边框屏仓的问题，这款缩小尺寸的后板正是针对这类痛点开发，板体整体轮廓做了收窄处理，安装孔位的排布完全适配小尺寸版本的PanelDue触控LCD模组，不需要额外做转接支架就能直接固定在屏体背面，大幅压缩了操控模组的整体安装深度，

　　对于采用悬臂结构、全封闭机箱的紧凑型3D打印机来说，能有效节省机箱内部的走线空间，避免屏体安装后突出机箱外壁过多影响外观和操作安全性。板上集成的元件布局完全围绕实际操控需求排布，SD卡插槽采用侧插式设计，安装到屏体背面后，SD卡插拔方向平行于屏体平面，不需要在机箱背板预留深度方向的插拔空间，日常更换固件、读取打印文件时不用拆卸屏体就能直接操作；板载的蜂鸣器元件正对屏体预留的出声孔位，设备报错、打印完成、操作触控时的提示音可以无遮挡传出，不会因为板件遮挡导致提示音闷响、音量过小的问题；扩展排针采用立式长排母设计，直接和PanelDue屏体的信号排针对插，不需要额外飞线连接，插装后接触可靠性更高，能避免设备移动、长期震动导致的接触不良、

　　触控失灵问题；板上预留的轻触按键对应屏体的复位、校准功能，不需要进入触控菜单就能完成硬件复位操作，在触控屏死机、校准失效的场景下可以快速完成硬件操作，降低设备维护的复杂度。从设计思路来看，这款板件在缩小整体尺寸的同时，没有缩减核心的接口和功能元件，所有元件的排布都做了干涉避让：排母的高度和蜂鸣器、按键的高度差控制在2mm以内，安装后所有元件都不会和屏体背部的金属屏蔽层接触，避免出现短路、信号干扰的问题；板边的固定孔做了金属化包边处理，螺丝锁紧时不会出现板体基材开裂的问题，孔位周边预留了足够的螺丝头沉台空间，使用M3规格的固定螺丝时，螺丝头不会突出板体表面刮擦屏体背部的排线；走线层面，信号线路和供电线路做了分层排布，

　　SD卡的高速信号线路做了等长处理，避免高速读写时出现信号丢包、文件识别失败的问题，供电线路的线宽做了加粗处理，能承载屏体背光、蜂鸣器工作时的峰值电流，不会出现线路过热、压降过大导致屏体背光闪烁的问题。实际安装时需要注意，这款板件的外轮廓尺寸比原版后板缩小约15%，替换原版后板时要确认屏仓的内部净空尺寸，避免板边和仓壁出现干涉；排针对插时要确认引脚方向，排针一侧的定位缺口要和排母的定位凸台对齐，避免插反导致屏体烧毁；SD卡插槽的外侧要和机箱上的插拔开口对齐，开口的宽度预留3mm以上的余量，避免插拔SD卡时和机箱壁摩擦导致卡槽损坏。在设备长期运行的场景下，这款板件的基材采用常规FR-4玻纤板，耐温性能满足3D打印机机箱内部的工作温度要求，即使机箱内部持续工作温度达到50℃，板件也不会出现变形、铜箔脱落的问题，元件的焊接采用回流焊工艺，引脚焊点的可靠性满足长期震动环境下的使用要求，不会因为设备打印时的持续震动出现元件虚焊、脱落的问题。对于做3D打印机结构改装、定制化设备开发的从业者来说，这款板件的三维模型可以直接用来做屏仓的结构校核，在设计机箱结构时直接导入模型匹配安装孔位、预留接口操作空间，不需要再手动测绘板件尺寸，能大幅缩短结构设计的周期，避免因为尺寸测绘误差导致装机时出现干涉、接口无法操作的问题。
