3D打印机腔室加热组件结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:322281
  • 3D打印机腔室加热组件结构设计

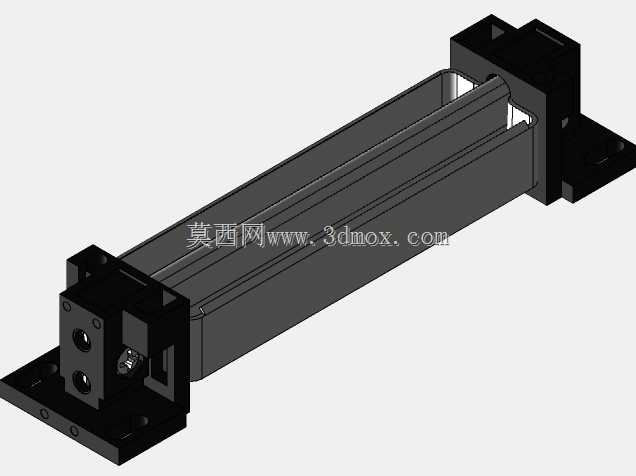

在FDM熔融沉积成型3D打印设备的运行过程中,腔室温度均匀性是直接影响大尺寸制件成型质量的核心因素之一,尤其是工程类耗材打印过程中,腔室温差过大极易导致制件出现层间剥离、翘曲变形、内应力残留等问题,这款加热组件正是针对中型桌面级及准工业级3D打印机的腔室恒温需求设计的独立加热单元。从结构设计逻辑来看,该组件采用模块化集成思路,将发热单元承载、安装固定、风道导向的功能整合在单一装配体中,两端的安装支座采用带安装孔的法兰式结构,可直接通过螺栓固定在打印机型材框架的预设安装位上,不需要额外设计复杂的转接支架,能够大幅降低设备整机装配的工序复杂度,同时支座上的定位凸台与主体承载型材的槽位精准配合,装配时可快速完成定位,避免安装错位导致的加热位置偏移。组件主体采用长条形槽式承载结构,140mm的长度设计刚好匹配中型打印设备腔室的侧边安装空间,32mm的宽度尺寸不会过多占用腔室内部的有效打印成型空间,26mm的整体高度可以适配多数中型设备腔室侧壁与外框之间的预留间隙,不会与设备内部的运动模组、走线槽、送料管路等其他部件产生运动干涉。实际应用中,该组件可根据腔室容积大小选择单组或多组对称布置,单组布置时可安装在腔室下部进风位置,配合设备自带的循环风扇实现热空气在腔室内的均匀循环,多组布置时可分别安装在腔室的两侧及下部位置,配合独立的温度控制回路实现腔室不同区域的温度分区调控,满足不同耗材打印时的温度梯度需求。从结构细节来看,组件两端的支座上预留了发热元件的安装位与走线过孔,发热元件可直接嵌入主体承载槽内,槽体的结构设计既可以对发热元件起到防护作用,避免打印过程中脱落的耗材碎屑、粉尘直接接触发热体造成安全隐患,同时槽型结构也能够对热空气的流动起到导向作用,让热量顺着槽体方向均匀扩散,避免局部温度过高导致的 nearby 打印件局部过熔问题。安装边界方面,两端支座的安装孔位间距经过标准化设计,可直接适配市面上主流2020、3030铝型材框架的安装孔距,设备改造时不需要对原有框架进行打孔、切割等二次加工,直接替换原有腔室封板位置的配件即可完成加热组件的加装,对于DIY类3D打印设备的玩家以及小型设备厂商的原型机开发来说,能够大幅缩短加热系统的开发周期,不需要从零开始进行加热结构的设计验证。需要注意的是,该结构模型未包含内部的发热片、温控探头等电子元器件细节,在实际生产或改装使用时,需要根据目标加热功率需求选择适配规格的PTC发热片或硅胶加热片,同时在发热体与承载结构之间增加隔热层,避免热量直接传导到打印机外框导致的外壳温度过高、能量损耗过大问题,支座位置也需要根据选用的接线端子尺寸预留足够的走线空间,避免线材被高温结构件长期烘烤加速老化。在实际打印测试场景中,这类长条形侧边安装的加热组件相比底部平铺的加热膜结构,能够更好地配合腔室空气循环形成稳定的层流热场,腔室内垂直方向的温差可控制在±3℃以内,对于ABS、PC、PA这类易翘曲的工程耗材打印,能够有效降低制件的内应力,提升大尺寸制件的打印成功率,同时模块化的结构也方便后期维护,当加热元件出现故障时,不需要拆解整个腔室结构,仅需拆下两端的固定螺栓即可将整个加热组件取出更换,大幅降低设备的后期维护成本。
