80毫米规格水冷散热装置结构设计

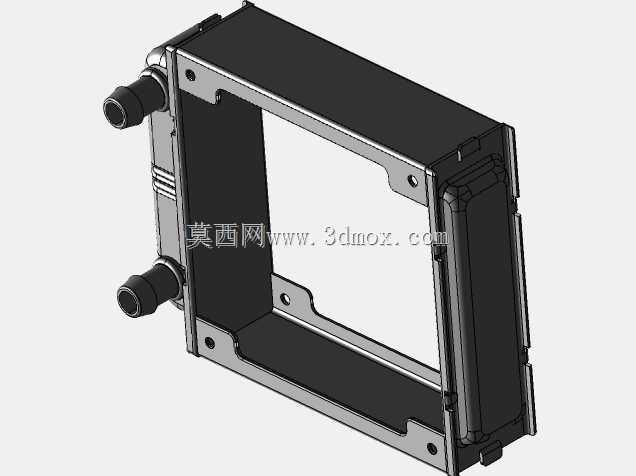

　　在PC硬件散热、小型工业电子设备液冷回路的搭建场景里，这类80mm规格的水冷散热排是核心换热部件，承担着将回路中冷却液携带的热量传导至流经鳍片的空气、完成热交换的核心作用，区别于传统风冷直接接触热源的散热逻辑，水冷散热排通过液冷回路的循环，能将高密度发热源的热量远距离输送到散热端排出，更适合热源集中、空间局促的设备内部散热布局。从结构设计来看，这款散热排采用框体集成式结构，外侧的金属安装框预留了标准80mm风扇位的固定孔位，孔位间距完全匹配常规80mm轴流风扇的安装尺寸，安装时可直接将风扇贴合在散热排侧面，通过螺丝穿过预留孔完成固定，不需要额外制作转接支架，能大幅降低装机或者设备组装时的适配成本。

　　散热排的进出水接头采用侧置快插式结构，两个接头平行布置在框体的同一侧，接头外径匹配常规水冷软管的内径规格，安装时直接将软管套入接头即可完成管路连接，接头根部做了限位凸台，能避免软管插入过深堵塞内部流道，同时也能提升管路连接的拉扯强度，减少设备运输或者日常使用中管路脱落的风险。框体内部的散热核心采用流道与鳍片结合的结构，冷却液从进水接头进入后，会在内部的密闭流道内分散流经整个散热排的换热区域，流道外侧紧密贴合导热鳍片，当风扇带动空气穿过鳍片间隙时，流动的空气会持续带走鳍片上的热量，让流道内的冷却液温度逐步降低，最终从出水接头回流至冷头位置，完成整个循环的换热过程。设计过程中需要重点考量几个边界条件，首先是安装尺寸的兼容性，

　　整个散热排的外轮廓尺寸严格控制在80mm风扇的适配范围内，厚度方向做了薄型化处理，不会占用过多的设备内部空间，不管是ITX小机箱的水冷改装，还是小型工业控制设备的嵌入式散热布局，都能找到合适的安装位置；其次是密封性能，整个散热排的流道部分采用一体密封结构，框体与流道壳体的连接位置做了压合密封处理，能承受常规水冷回路的循环压力，不会出现冷却液渗漏的问题，避免漏液损坏周边电子元器件；另外是流道的阻力设计，内部流道采用大截面的分流结构，不会对冷却液的循环造成过大的流阻，搭配常规扬程的水冷泵就能保证足够的冷却液流量，不需要选用高扬程水泵额外增加成本和运行噪音。在实际选型使用时，需要注意这款散热排的换热能力匹配80mm风扇的风量参数，

　　适合热功耗在150W以内的发热源散热需求，如果是更高功耗的热源，可以通过叠加风扇或者多组散热排并联的方式提升换热能力，安装时要注意鳍片的朝向，保证空气流通方向与鳍片间隙平行，避免风阻过大影响散热效率，进出水接头的连接位置要额外加装管卡，进一步提升管路连接的可靠性，长期使用时要注意定期清理鳍片间隙堆积的灰尘，避免灰尘堵塞风道降低换热效果。从建模角度来看，这个模型完整还原了散热排的外部安装特征、接头位置、固定孔位的尺寸参数，结构设计时可以直接调用这个模型进行设备内部的布局干涉检查，提前确认散热排与周边板卡、结构件的位置关系，避免实际组装时出现空间冲突，也可以基于这个模型的安装接口尺寸，配套设计对应的固定支架、导流风罩等附属结构，提升整个散热系统的集成度。
