小型桌面立式数控铣削加工设备结构

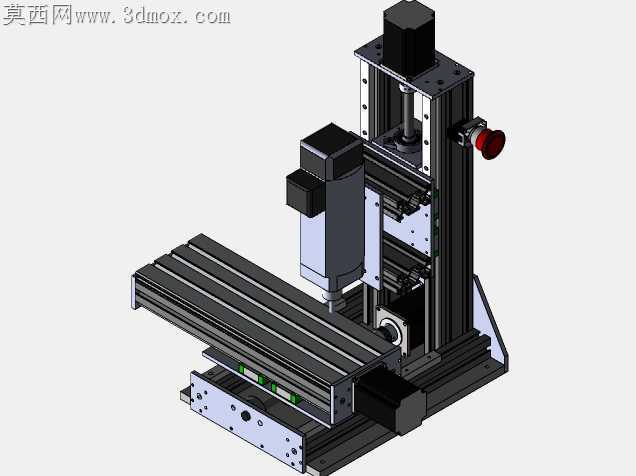

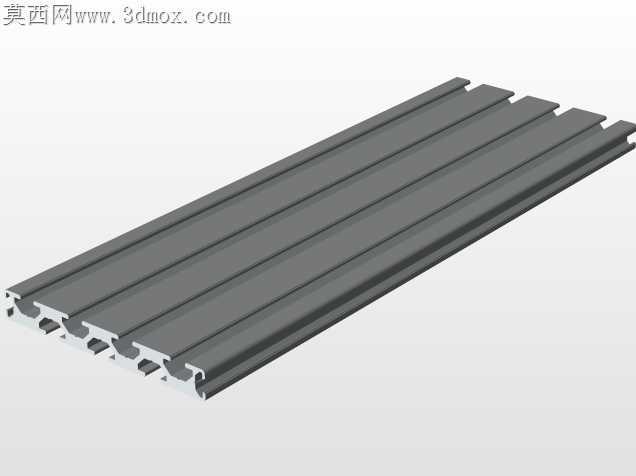

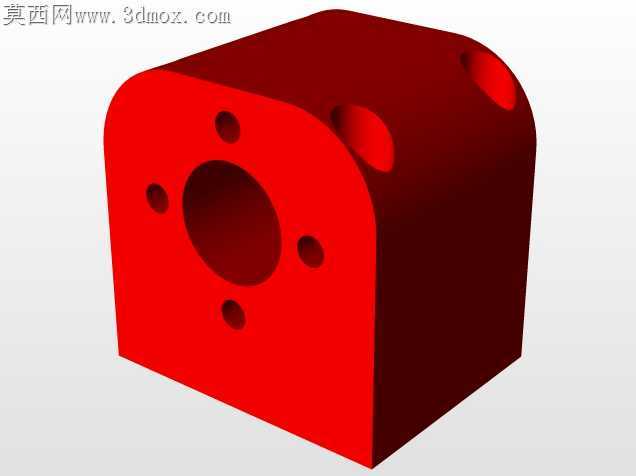

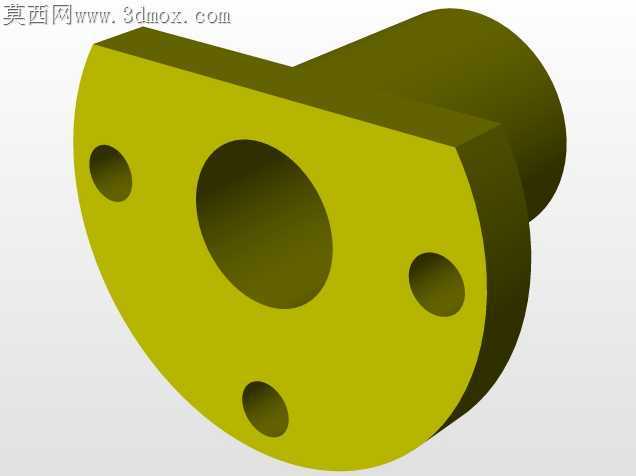

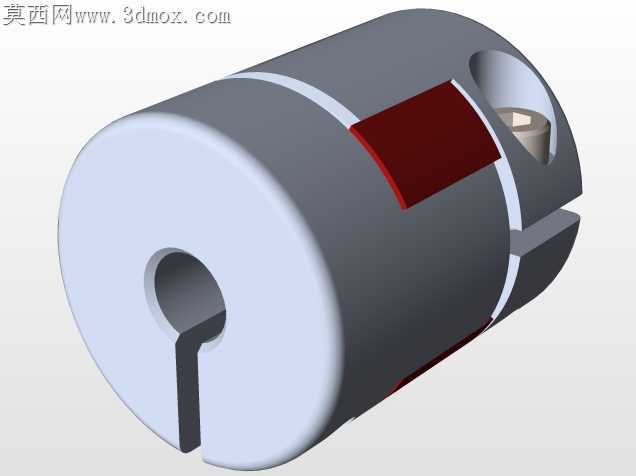

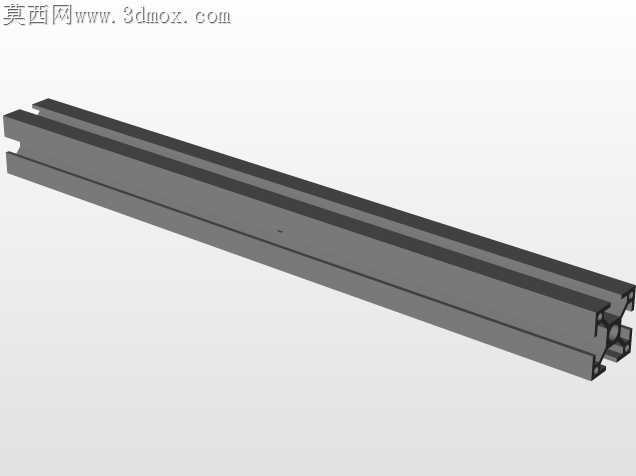

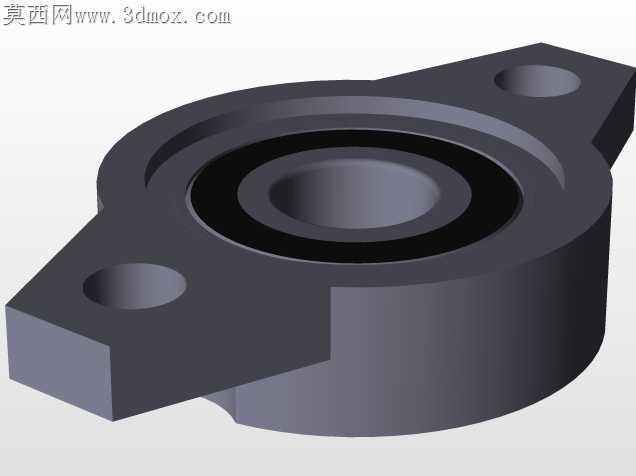

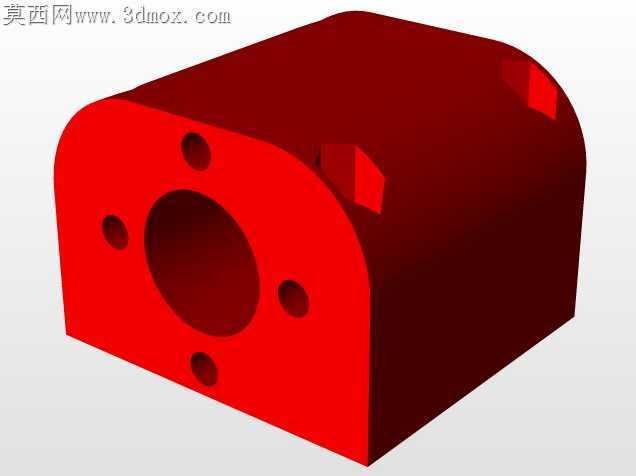

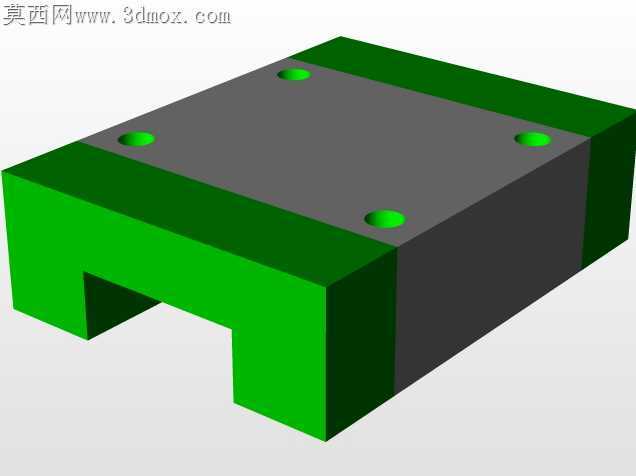

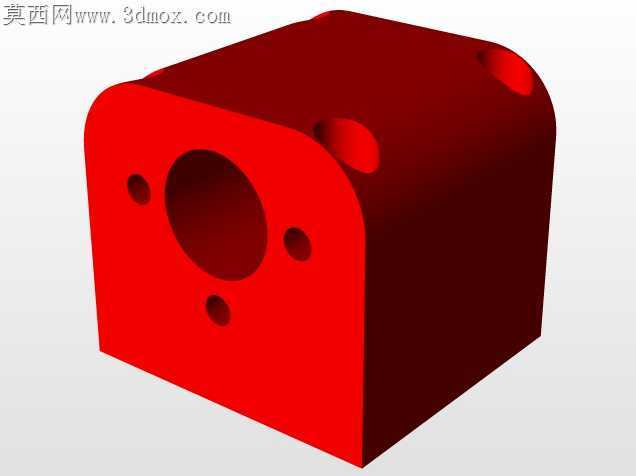

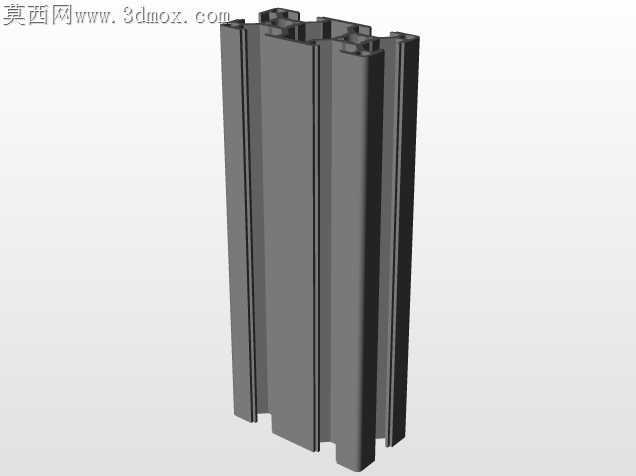

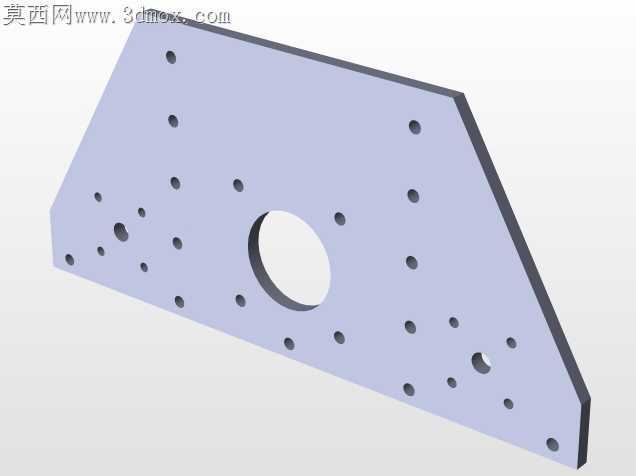

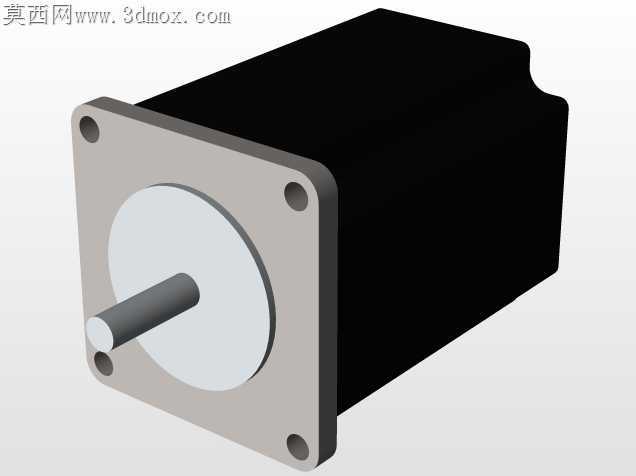

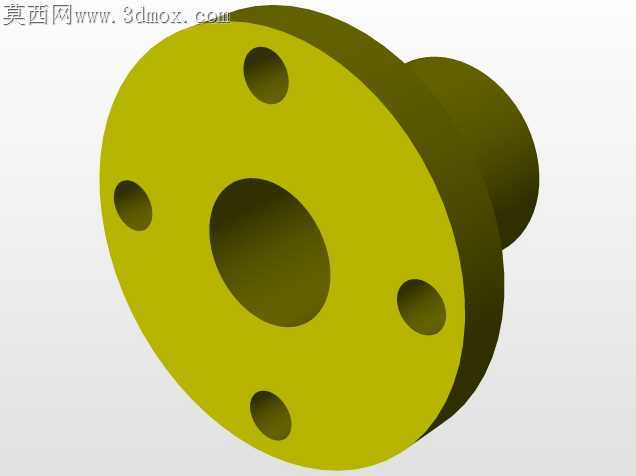

这款小型立式数控加工设备主要面向个人加工工坊、职业院校实训教学、小型零部件打样场景设计，可完成有色金属、工程塑料等材质工件的平面铣削、钻孔、简单轮廓铣削等加工工序，适配小批量定制零件生产、创客作品加工、教学演示等多元使用需求，相较于工业级大型立式加工中心，它的占地空间更小，部署灵活，无需专用大型工业厂房地基，普通工作台面即可完成安装固定，适合轻量化加工场景使用。设备采用经典的立式C型床身布局，主轴沿垂直方向布置，十字滑台带动工件完成X、Y轴方向的进给运动，主轴箱沿立柱导轨完成Z轴方向的进给运动，整体结构刚性经过针对性优化，可承受常规轻载切削的切削力，保证加工过程的稳定性。设计过程中优先考虑了装配调试的便捷性，各运动轴均采用线性导轨搭配滚珠丝杠的传动组合，既保证了进给运动的定位精度，也降低了运动副的摩擦阻力，让设备运行更顺畅，日常维护也更为简便。主轴单元采用高速电主轴配置，可适配不同直径的标准铣刀、钻头等切削刀具，满足不同工序的加工需求，设备预留了标准的数控系统安装位，可适配主流的开源或商用数控控制系统，方便用户根据自身需求灵活选配电控组件。从安装边界来看，设备整体外形紧凑，横向宽度适配常规1.2米宽度的工作台摆放，纵向深度不会占用过多操作空间，垂直高度满足常规室内空间的安装要求，无需对作业空间做特殊改造即可完成部署。各轴的行程设计覆盖了小型零件加工的常规尺寸范围，可满足绝大多数小型精密零件的加工行程需求，工作台面预留了标准的T型槽结构，方便用户安装通用夹具、组合夹具来固定不同外形的待加工工件，无需额外定制专用夹具即可快速开展加工作业。设备的急停操作件布置在机身外侧便于操作的位置，符合机械安全设计规范，可在紧急状态下快速切断设备运行状态，保障操作安全。整体结构采用模块化设计思路，各个功能部件拆分清晰，既方便生产阶段的零件加工与装配，也方便后期使用过程中的部件更换与维护升级，用户可根据自身的使用需求，对驱动组件、主轴单元等部件进行升级，拓展设备的加工能力。
