小型手动金属板材卷制加工设备

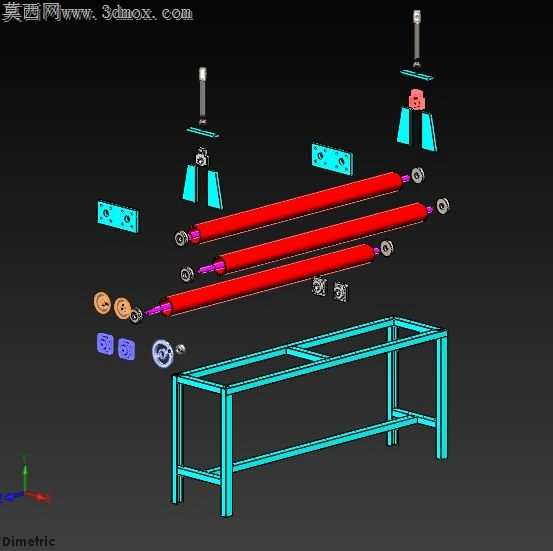

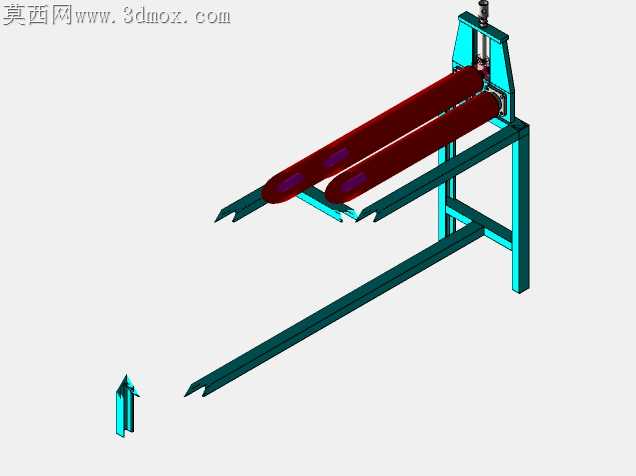

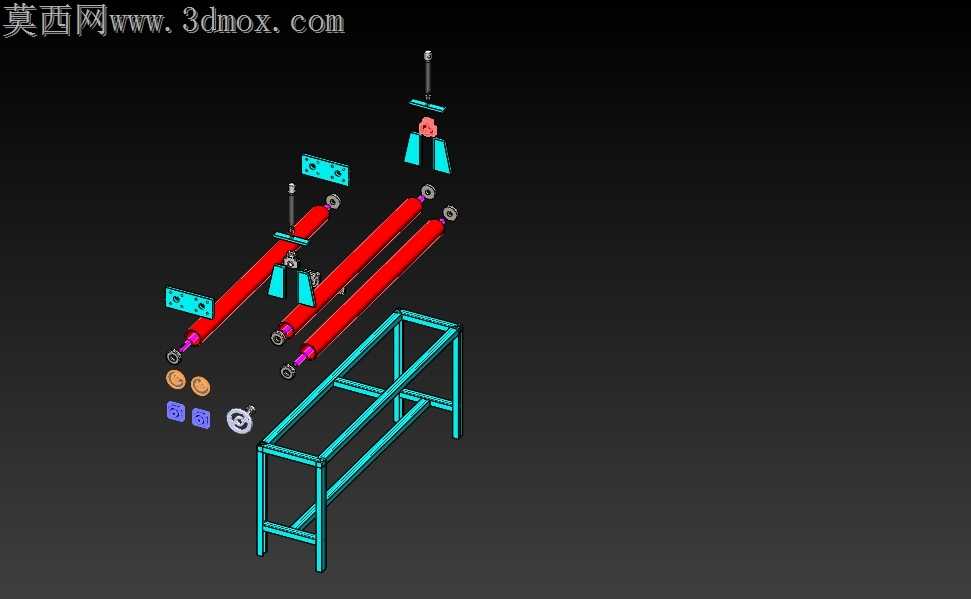

这款手动卷板设备主要面向小型钣金加工场景、五金维修作坊、现场施工的小型金属板材成型需求，可针对薄型钢板、铝板、不锈钢板等常见金属板材完成连续卷弧、卷筒作业，能够加工出不同曲率的弧形工件与圆筒类工件，适配通风管道制作、小型储料筒加工、五金构件弯弧、装饰金属件成型等多种实际生产场景，无需外接动力源即可完成操作，适合无电力供应的野外作业场景或是小批量多规格的柔性加工需求。设备整体采用框架式焊接钢结构作为主体承载结构，机架部分选用加厚型钢焊接成型，焊接后做去应力处理，避免长期受力出现结构变形，保障卷制过程的结构稳定性与加工精度。传动部分采用链轮链条配合手动摇臂的结构设计，摇臂长度经过人机工程优化，操作时施力顺畅，通过链轮的减速增扭作用，操作人员无需施加过大的力即可驱动卷辊转动完成板材进给，传动结构做了外露防护设计，既方便日常维护加注润滑脂，也能避免操作时衣物卷入传动部件。卷制调节部分采用丝杆调节结构，通过旋转调节端的手轮即可精准控制下压辊的进给量，以此调整卷制板材的曲率半径，调节丝杆配备锁紧结构，调整到位后可锁死位置，避免卷制过程中出现辊位偏移导致工件曲率不一致。设备可加工的板材长度适配1500mm宽度规格的板材，整体安装占地面积小，无需做复杂的地基固定，放置在平整的硬质工作台面即可投入使用，设备底部预留有固定安装孔，如需长期固定作业可通过螺栓将设备锁紧在工作台面上，减少作业过程中的设备晃动。设计过程中充分考虑了手动操作的使用特性，所有操作端都设置在操作人员站立即可触及的位置，调节部件与操作摇臂的布局互不干涉，上辊配备便捷的卸料结构，卷制完成的圆筒类工件可快速从辊轴上取下，无需额外拆卸部件，大幅提升小批量加工的作业效率。辊轴部分采用优质合金钢精加工后做表面淬火处理，表面硬度高耐磨性能好，长期卷制板材也不会出现表面凹陷、划伤等问题，保障卷制成品的表面平整度，不会在板材表面留下压痕，适配对表面质量有要求的装饰类板材加工需求。
