航空涡轮发动机核心机概念结构设计

本次呈现的涡轮发动机概念结构，核心面向小型航空动力验证场景，可适配轻型通航飞行器、小型无人动力平台的前期方案论证环节，也可作为叶轮机械教学演示的具象化载体，帮助从业者直观理解大涵道比涡轮风扇的基础构型逻辑。从实际用途来看，该结构重点还原了涡轮风扇单元的核心气动布局，没有附带完整的燃烧室、涡轮做功段与排气系统，聚焦进气端与风扇增压段的形态表达，适合用于进气道流场仿真的前置几何参考、风扇叶片叶型设计的方案迭代，也能作为动力舱安装匹配的初始校核模型，帮助设计人员快速确认动力单元前端的轮廓边界，避免后续整机布置时出现安装干涉问题。

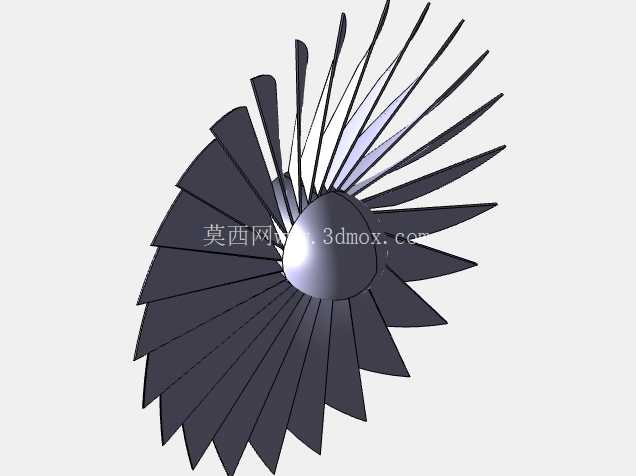

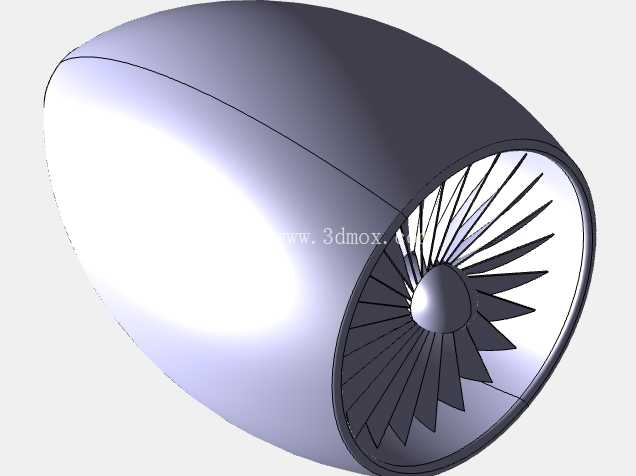

从功能特性层面拆解，该模型完整呈现了环形进气道的光滑过渡曲面，唇口位置做了符合亚音速进气需求的圆角修型，能够在低速飞行工况下保证来流均匀进入风扇段，减少进气畸变带来的效率损失；内部风扇叶片采用了宽弦大扭角的叶型设计，从叶根到叶顶的弦长、安装角连续变化，符合轴流风扇的气动设计规律，能够在较低转速下实现较大的进气流量增压比，适配小推力级动力单元的输出需求。整个风扇转子被包裹在环形机匣内部，机匣内壁与叶顶预留了符合工程常规的间隙值，既避免转动过程中出现叶尖碰磨，也能控制叶尖泄漏流的规模，保证风扇段的工作效率。

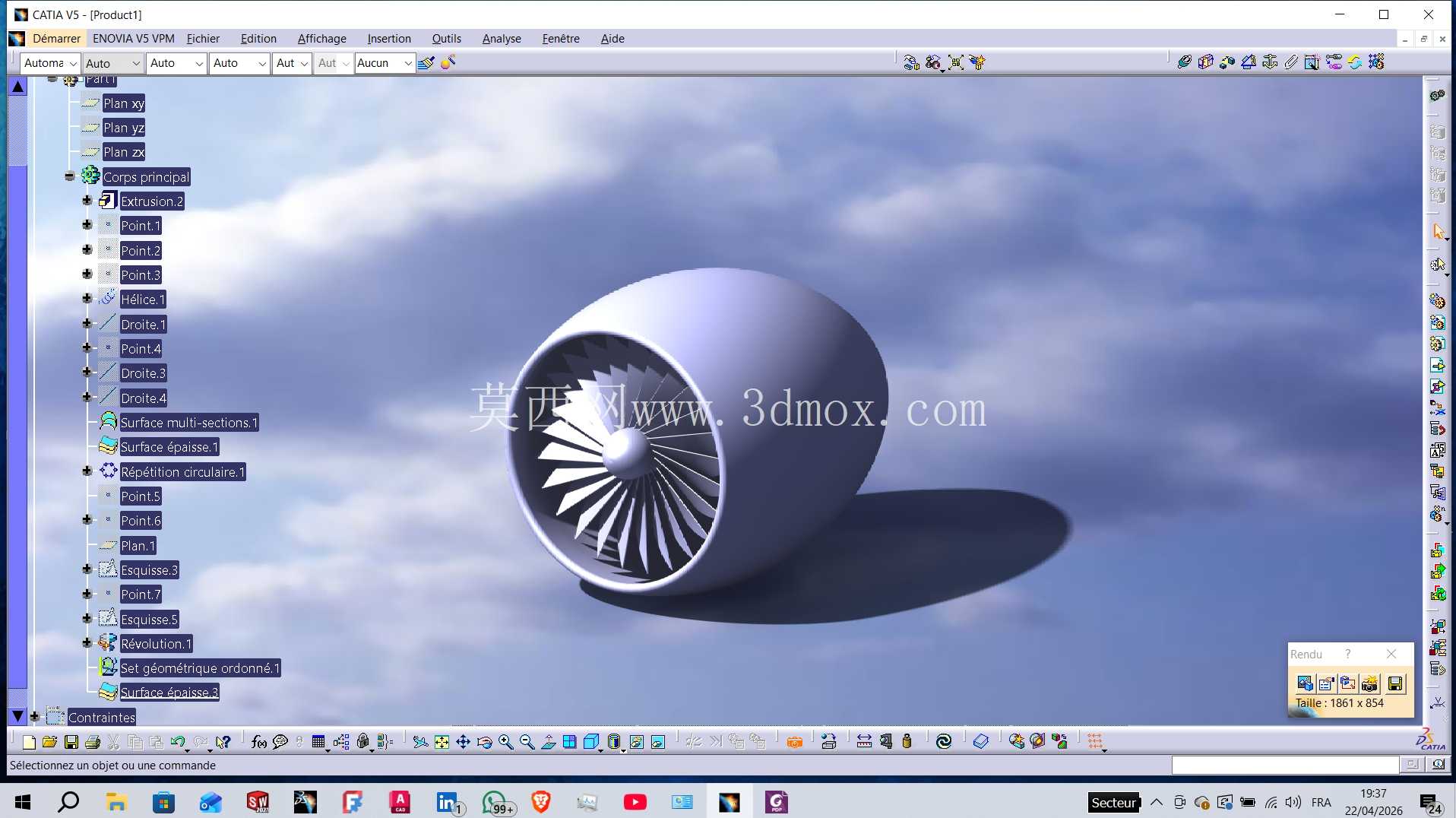

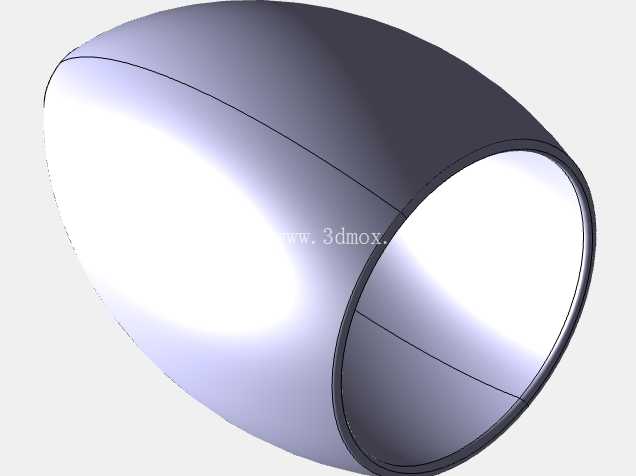

设计思路上，该模型采用了混合建模逻辑，对于进气道外壳、机匣这类回转类特征为主的结构，以线框旋转为基础生成主体曲面，再对唇口、安装边等位置做局部曲面过渡，保证外形的光顺度，满足气动表面的粗糙度要求；对于风扇叶片这类复杂空间曲面特征，先构建叶根、叶中、叶顶三个位置的基准翼型截面，通过多截面曲面生成叶片主体，再对叶根与轮盘的连接位置做倒圆过渡，降低应力集中系数；轮盘部分则采用凸台结构与叶片根部做装配定位，还原了真实叶片的榫根连接逻辑，虽然是概念模型，但结构连接关系完全符合航空发动机的常规设计规范，没有出现违背工程常识的结构错误。

从外形尺寸与安装边界来看，该模型的进气道唇口最大直径为整个单元的最大外轮廓，整体轴向长度从唇口最前端到风扇轮盘后端面的尺寸，满足小型动力单元的长径比常规范围，安装时可通过机匣外侧的安装边与动力舱内壁连接，安装边的螺栓孔位分布符合环形构件的均布设计逻辑，能够保证连接受力均匀。需要注意的是，该模型为概念设计阶段的几何表达，没有包含内部的支撑结构、润滑管路、传动转轴等细节，在进行实际工程应用时，需要补充轮盘的强度校核结构、叶片的振动阻尼结构，同时根据实际推力需求调整叶片的叶型参数与数量，匹配对应的压气机、燃烧室与涡轮单元，才能形成可落地的完整动力方案。在进行三维建模过程中，所有曲面都做了连续性检查，不存在破面、重叠面等几何问题，能够直接导入仿真软件进行流场网格划分，也可用于3D打印制作教学演示模型，帮助新人快速理解涡轮风扇发动机的前端结构组成。
