内齿圈搭配双联行星轮传动结构

这套行星轮系结构在工业传动场景里的适配性极强，小到桌面级自动化输送线的动力减速单元，大到工程机械回转机构的动力分配段，都能见到同原理结构的实际应用。不同于定轴轮系的固定传动路径，这套结构通过内齿圈、中心轮、双联行星轮的配合，能在极小的安装空间内实现大传动比输出，同时把输入动力拆分到多组行星轮上承载，单齿承受的啮合载荷远低于同参数定轴齿轮组，重载工况下的运行稳定性更有保障。

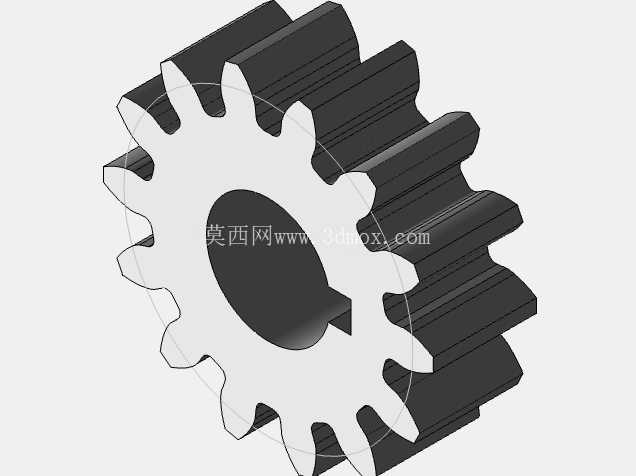

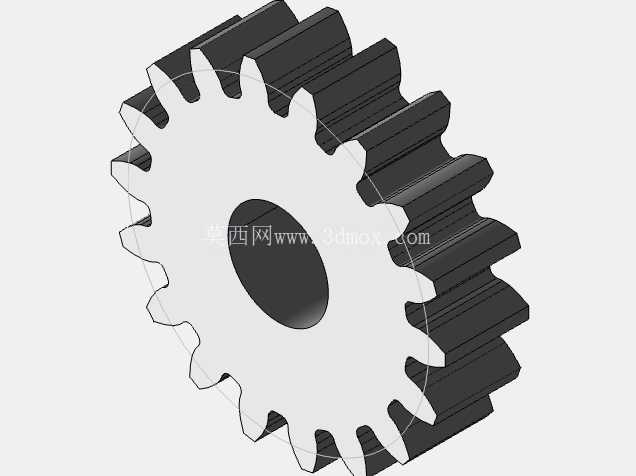

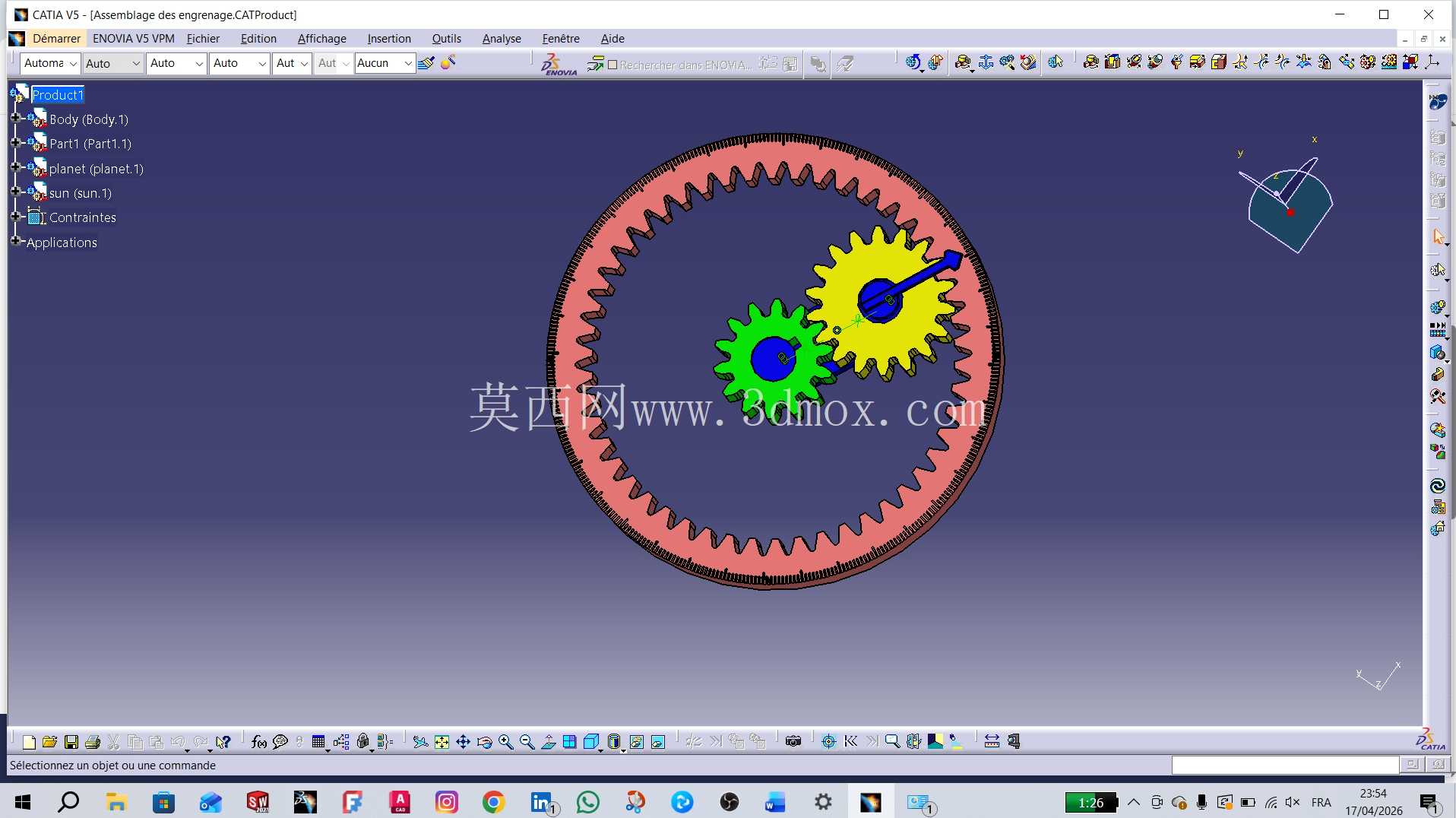

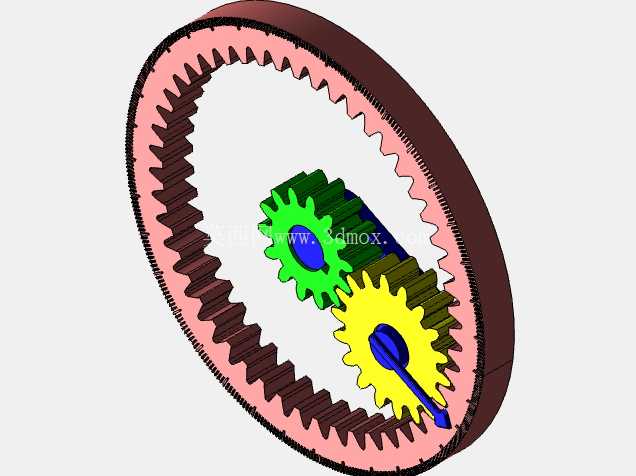

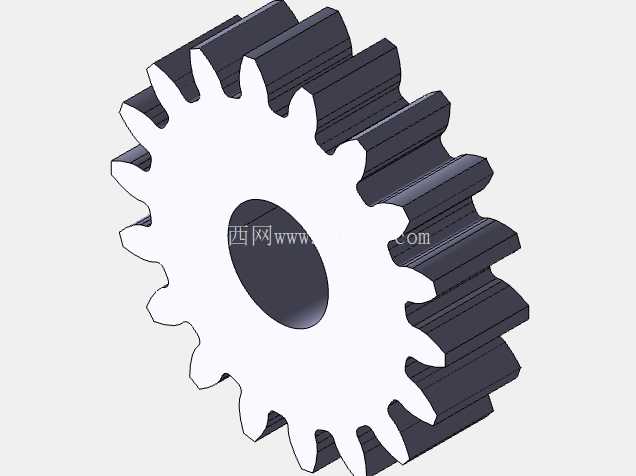

从结构设计逻辑来看，这套轮系采用双联行星轮作为中间传动件，两个不同齿数的行星齿轮同轴固连，分别和内齿圈、中心太阳轮啮合，既可以实现固定内齿圈时太阳轮输入、行星架输出的常规减速模式，也能通过锁止不同构件实现变速、差速的功能切换。建模过程中需要严格控制各轮的齿形参数匹配，齿侧间隙预留要结合实际应用场景调整：如果是用于精密伺服传动场景，齿侧间隙要控制在0.02mm以内，避免正反转切换时出现回程误差；如果是用于重载低速的工程机械传动，齿侧间隙可适当放大到0.05-0.1mm，抵消热胀冷缩和加工装配误差带来的卡滞风险。

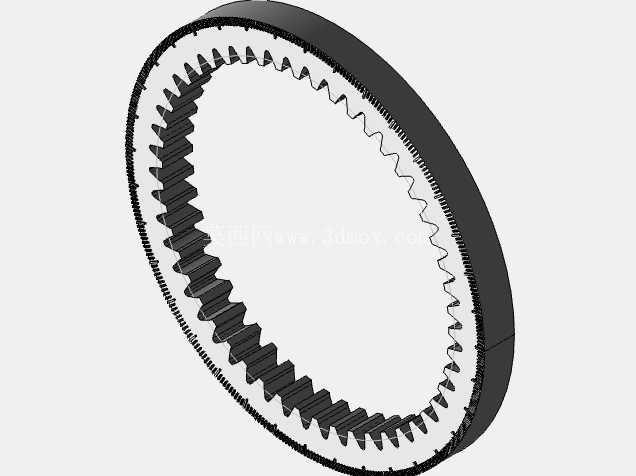

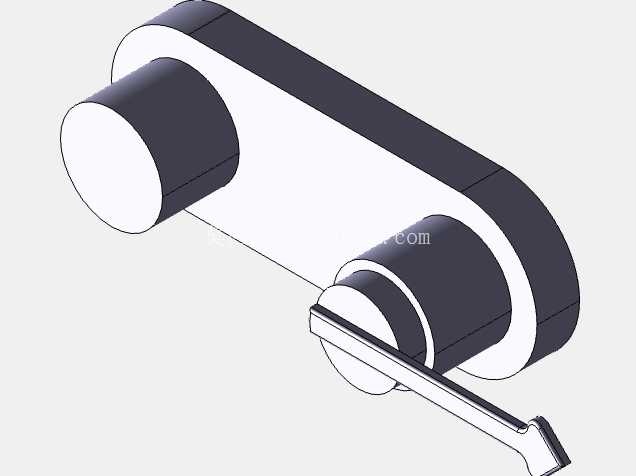

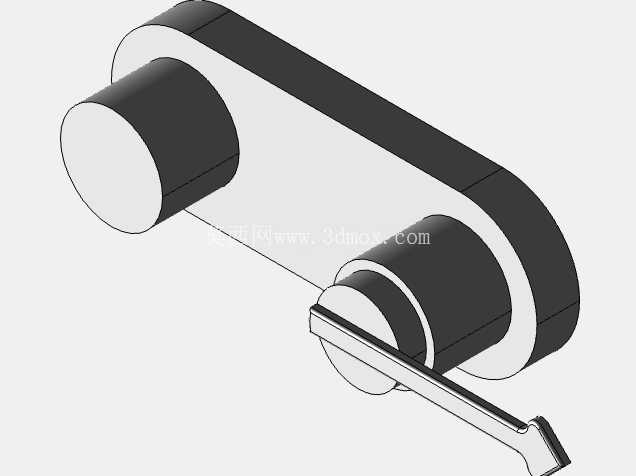

安装边界方面，这套轮系的核心安装基准是内齿圈的外圆定位止口和行星架的输出轴同轴度，建模时已经把内齿圈的安装孔位、行星架的轴伸尺寸、中心轮的输入轴配合公差都做了参数化关联，设计人员可以直接根据实际选型的电机输出轴尺寸、设备安装腔的内径大小调整对应参数，不需要重新搭建齿形。需要注意的是，行星轮的销轴安装位置要和行星架上的销孔保持过盈配合，配合公差选H7/p6即可，同时行星轮内孔要预留轴承安装位，避免行星轮转动时和销轴直接干磨。

实际使用中，这套轮系的传动效率能达到97%以上，因为多组行星轮同时啮合，运转时的径向力可以相互抵消，输入轴和输出轴的轴承载荷更小，能有效延长支撑轴承的使用寿命。不同于普通单级行星轮系，双联行星轮的结构可以在不增大轮系外径的前提下进一步提升传动比，适合安装空间受限但需要大减速比的场景，比如协作机器人的关节驱动单元、AGV小车的行走驱动模块、小型输送线的动力头，都可以直接基于这套结构做适配修改。建模时所有齿形都采用渐开线标准齿廓，压力角选20度标准值，齿顶高系数取1，顶隙系数0.25，加工时可以直接用滚齿、插齿工艺成型，不需要定制特殊刀具，能有效降低零件的加工成本。装配时要注意行星轮的均布误差，三组行星轮的安装角度偏差不能超过0.5度，否则会出现啮合松紧不一致、运转噪音大的问题，建模时已经在行星架上做了装配定位标记，实际装配时对齐标记即可保证均布精度。
