多档位旋转切换控制电位器结构

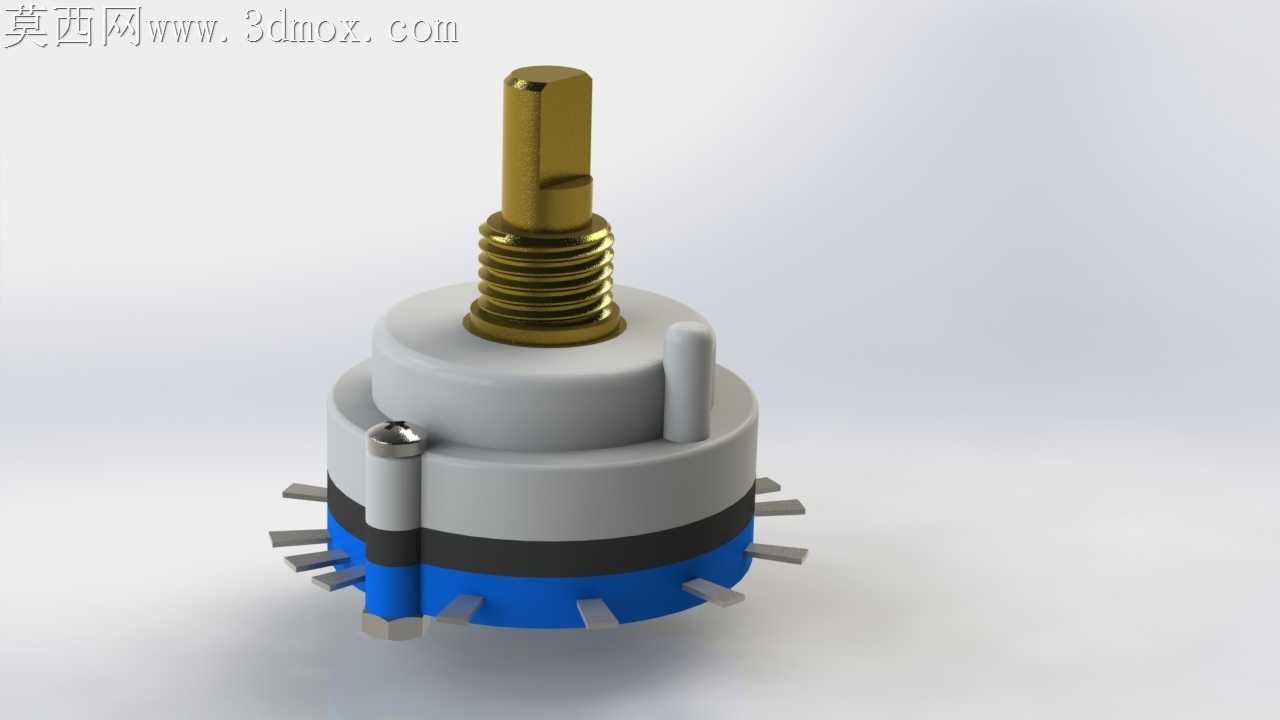

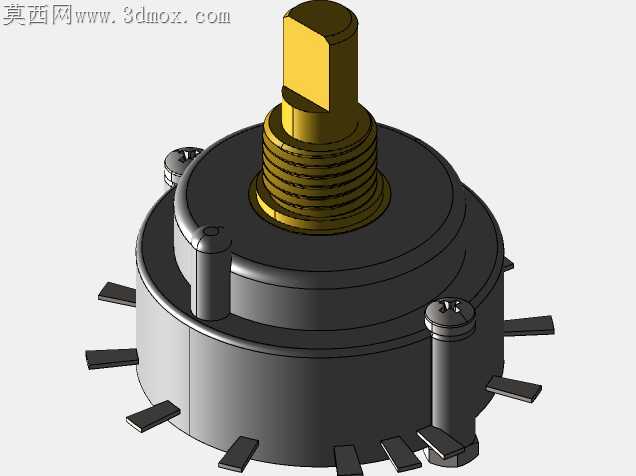

这款旋转式档位切换元件，是电子控制回路中常用的接触式信号切换部件，广泛应用在小型家电功能档位切换、工业手持设备模式调节、音频设备声道切换、小型机电设备工况转换等场景中，能够通过转轴的旋转动作，实现多组回路的通断切换，替代多组独立按键完成多档位的功能选择，大幅简化控制面板的布局复杂度。从实际使用场景来看，这类元件常安装在设备的操作面板上，金属转轴伸出面板外侧搭配旋钮帽，用户转动旋钮即可完成不同功能回路的切换，底部的多组插脚直接焊接在设备内部的PCB电路板上，不需要额外的转接连接件，能够有效缩减设备内部的安装空间占用。在功能特性上，这款旋转开关采用分层接触结构设计，转轴转动时带动内部的动触片同步旋转，与底部不同位置的静触片接触导通，能够实现多档位的回路切换，转轴顶部的扁位结构能够与配套旋钮紧密配合，避免旋钮转动时出现打滑空转的问题，转轴根部的外螺纹结构搭配锁紧螺母，能够将开关本体牢牢固定在设备面板上，抵御日常操作时的扭转作用力，避免开关本体出现移位松动。外壳采用绝缘工程塑料材质，既能够为内部接触构件提供稳定的防护，避免外界灰尘、水汽侵入接触区域造成接触不良，也能实现带电部件与设备金属外壳之间的绝缘隔离，提升设备使用的安全性。在设计思路上，这款开关采用同轴分层布局，将多组接触弹片沿圆周方向均匀排布，在有限的直径空间内实现了多档位的回路拓展，侧面的定位凸柱能够在安装时嵌入面板的定位孔内，避免安装过程中开关本体跟转，提升装配效率。底部的多组插脚采用标准间距排布，能够适配常规PCB板的焊盘孔位，不需要为其定制特殊的电路板布局，降低配套设备的设计成本。从安装边界来看，这款开关整体为圆柱式结构，主体直径适配常规面板开孔尺寸，转轴伸出长度能够满足不同厚度面板的安装需求，底部插脚的焊接高度较低，安装后不会在电路板背面占用过多空间，能够适配内部空间紧凑的小型电子设备，开关的旋转阻尼手感均匀，档位切换时有清晰的卡位反馈，用户操作时能够明确感知档位切换的到位状态，避免出现档位切换不到位导致的回路接触不良问题。
