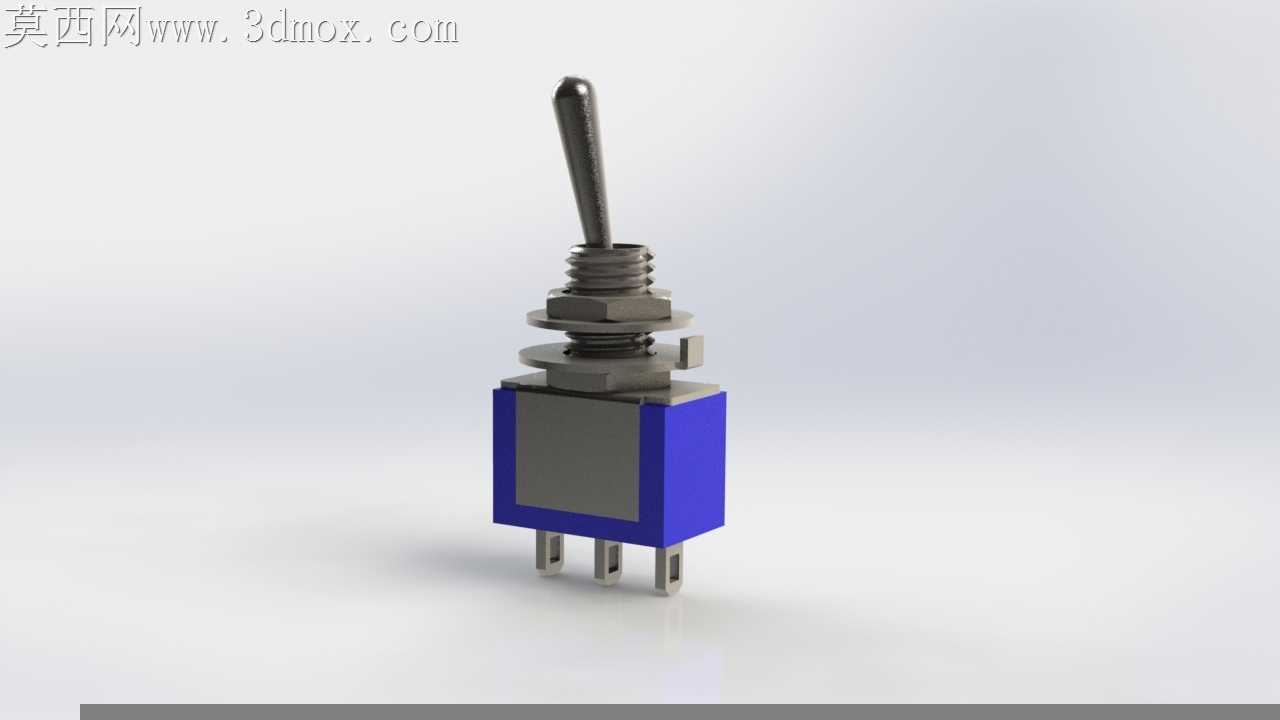

MTS-102型钮子式拨动开关结构设计

这款拨动开关是小型电气控制回路中常用的手动操作元件，广泛应用在小型工控设备、仪器仪表、民用电器、实验测试装置、车载改装电路等场景中，承担手动通断电路、切换回路通路的核心作用，能够在低电压小电流的控制回路中实现稳定的状态切换，满足操作人员手动切换设备工作状态的操作需求。从功能特性来看，这款MTS-102型拨动开关采用扳柄式操作结构，操作者通过扳动顶部的操作杆即可实现开关触点的状态切换，操作手感清晰，到位后有明确的档位反馈，能够避免误操作带来的电路误通断；开关本体采用绝缘耐温的工程塑料基座，搭配金属导电触点与紧固安装结构，既能够保证电气绝缘性能，也可以在常规工业环境下保持结构稳定，具备一定的抗振动、抗冲击能力，适配多数常规工业与民用场景的使用要求。在设计思路上，这款开关采用了标准化的面板安装结构，顶部设置带螺纹的金属安装柱与配套锁紧螺母，能够直接适配常规面板开孔尺寸，安装时仅需将开关本体从面板正面插入开孔，在面板背面旋紧锁紧螺母即可完成固定，安装流程简便，固定可靠性强；底部采用直插式接线引脚，引脚间距符合行业通用标准，既可以直接焊接在印刷电路板上实现板载安装，也可以搭配接线端子实现导线直连，适配不同的装配工艺需求。从外形尺寸与安装边界来看，这款开关整体结构紧凑，主体基座为方正的小型块状结构，扳动操作杆的长度适配手动操作的人机尺寸，操作时不需要过大的操作空间，扳动行程控制在合理范围内，不会因为操作幅度过大干涉周边其他元件；安装螺纹的尺寸匹配行业通用的面板开孔规格，锁紧后的安装间隙均匀，能够保证面板安装后的外观整洁度；底部引脚的伸出长度兼顾焊接可靠性与电路板布局空间，不会因为引脚过长占用多余的板下空间，也不会因为引脚过短导致焊接强度不足。开关的金属部件均做了防锈处理，操作杆与安装螺纹部分具备基础的防氧化能力，在常规湿度环境下不会轻易出现锈蚀卡滞的问题，能够保证长期使用过程中操作顺畅，触点接触电阻稳定，避免因为接触不良导致的电路故障。
